T86+挡圈自动上料压装机

（ID:1012691）

改图/画图

设备部件 / 传动部件 / T86+挡圈自动上料压装机

©非原创

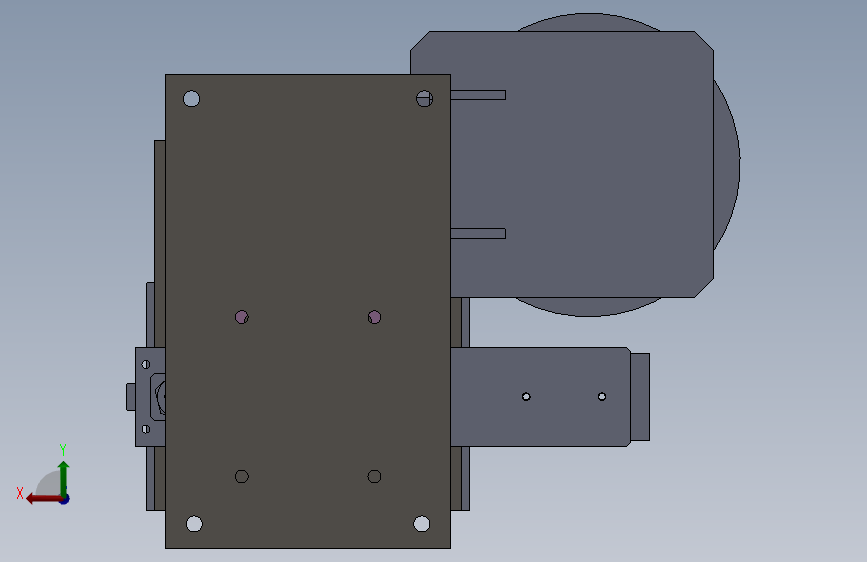

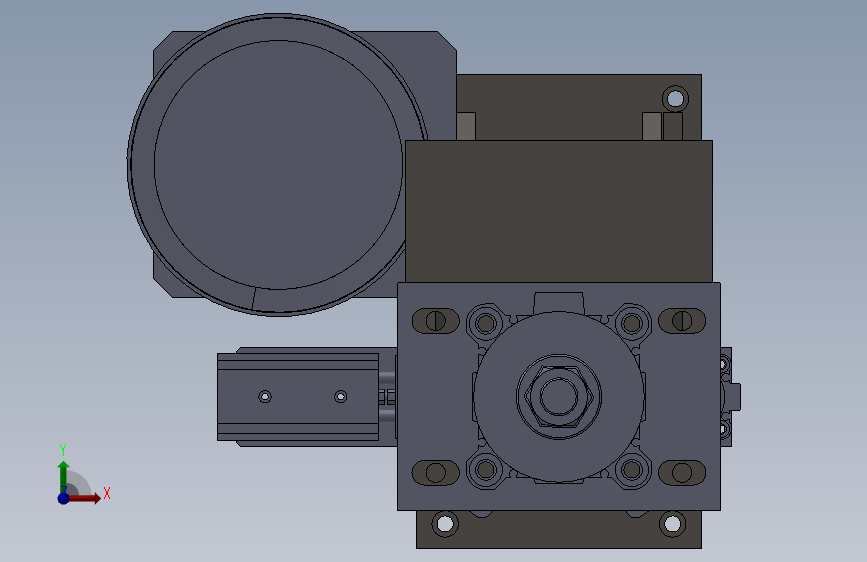

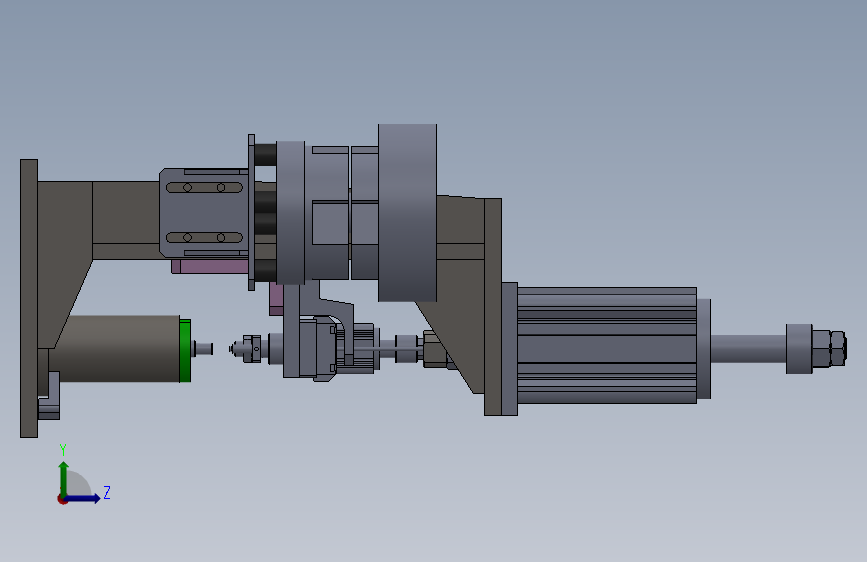

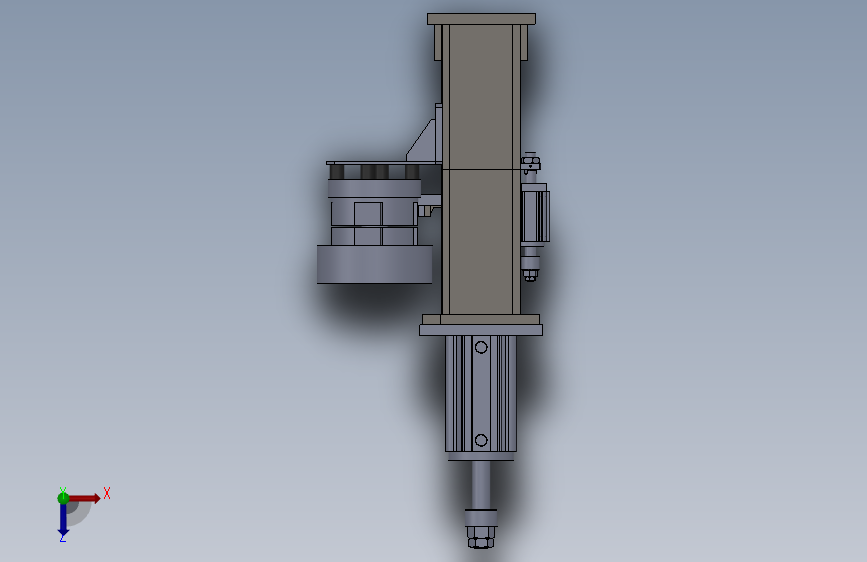

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	QQ截图20150115120622.jpg	159.24K
2	MDRA16.SLDPRT	175.00K
3	主气缸固定板11.2.SLDDRW	410.00K
4	主气缸固定板11.2.SLDPRT	220.00K
5	内套11.2.SLDDRW	413.50K
6	内套11.2.SLDPRT	188.00K
7	压杆导向座11.2.SLDDRW	346.00K
8	压杆导向座11.2.SLDPRT	221.00K
9	压板11.2.SLDDRW	309.00K
10	压板11.2.SLDPRT	175.00K
11	压盖11.2.SLDDRW	405.50K
12	压盖11.2.SLDPRT	181.00K
13	外套11.2.SLDDRW	415.00K
14	外套11.2.SLDPRT	185.50K
15	定位芯轴开阀无流量）.SLDDRW	375.50K
16	定位芯轴开阀无流量）.SLDPRT	130.00K
17	定位芯轴开阀有流量）.SLDDRW	406.50K
18	定位芯轴开阀有流量）.SLDPRT	160.00K
19	定针安装接头11.2.SLDDRW	350.00K
20	定针安装接头11.2.SLDPRT	212.50K
21	底座11.2.SLDDRW	456.50K
22	底座11.2.SLDPRT	278.00K
23	拉板11.2.SLDDRW	369.50K
24	拉板11.2.SLDPRT	255.50K
25	挡圈上料压装机构装配11.2.SLDASM	503.00K
26	挡圈上料震动盘（参考）11.2.SLDPRT	318.50K
27	挡圈推动板11.2.SLDDRW	364.00K
28	挡圈推动板11.2.SLDPRT	190.50K
29	挡圈自动装配工装BOM表.et	23.00K
30	挡圈自动装配工装总装配11.2.SLDASM	1.55M
31	推动平台板11.2.SLDDRW	514.00K
32	推动平台板11.2.SLDPRT	370.00K
33	推料机构固定板.SLDDRW	575.50K
34	推料机构固定板.SLDPRT	478.00K
35	推料机构导向块11.2.SLDDRW	494.50K
36	推料机构导向块11.2.SLDPRT	238.00K
37	机架（挡圈安装）11.2.SLDDRW	1.10M
38	机架（挡圈安装）11.2.SLDPRT	655.00K
39	调节中板.SLDPRT	184.50K
40	调节角板11.2.SLDDRW	407.00K
41	调节角板11.2.SLDPRT	236.50K
42	送料套11.2.SLDDRW	468.00K
43	送料套11.2.SLDPRT	168.50K
44	震动盘托架.SLDDRW	363.50K
45	震动盘托架.SLDPRT	192.00K
46	顶针11.2.SLDDRW	338.50K
47	顶针11.2.SLDPRT	100.50K
48	CQ2B32_40DMZ_XC8_0_XC8_0_.sldasm	287.00K
49	CQ2B32_40M_XC8_XC8_0__BODY.sldprt	370.00K
50	CQ2B32_40M_XC8_XC8_0__CYROD.sldprt	190.00K
51	CQ2_32_0__STOPPER.sldprt	178.50K
52	NT_04_CQ2_.sldprt	152.50K
53	CDQ2B80_100DMZ_XC8_0_XC8_0_.sldasm	290.00K
54	CDQ2B80_100M_XC8_XC8_0__BODY.sldprt	406.00K
55	CDQ2B80_100M__XC8_XC8_0__CYROD.sldprt	187.50K
56	CQ2_80_0__STOPPER.sldprt	187.00K
57	NT_08_CQ2_.sldprt	153.50K
58	CXSM10_30_0_0_0_.sldasm	310.50K
59	CXSM10_30_0_0__BODY.sldprt	418.00K
60	CXSM10_30_0_0__ROD.sldprt	289.00K
