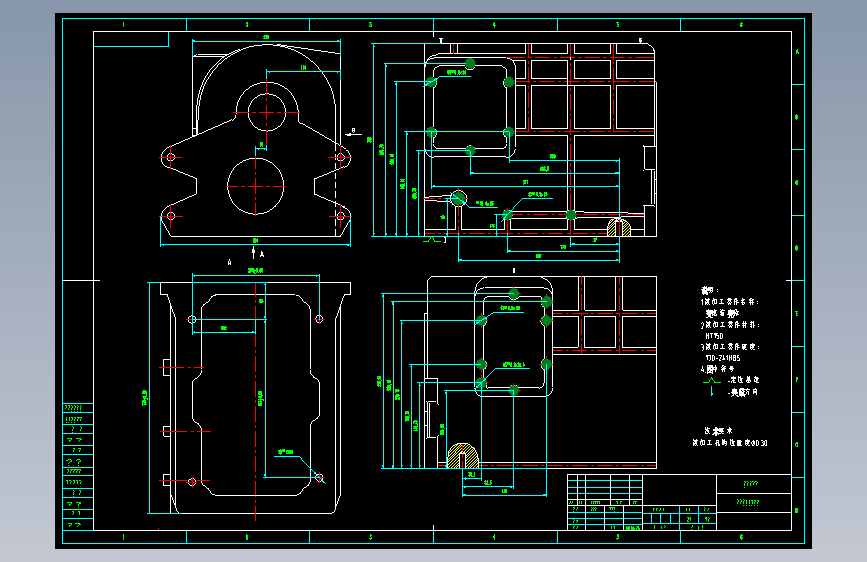

变速箱壳体组合机床夹具设计cad设计图
（ID:1013662）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

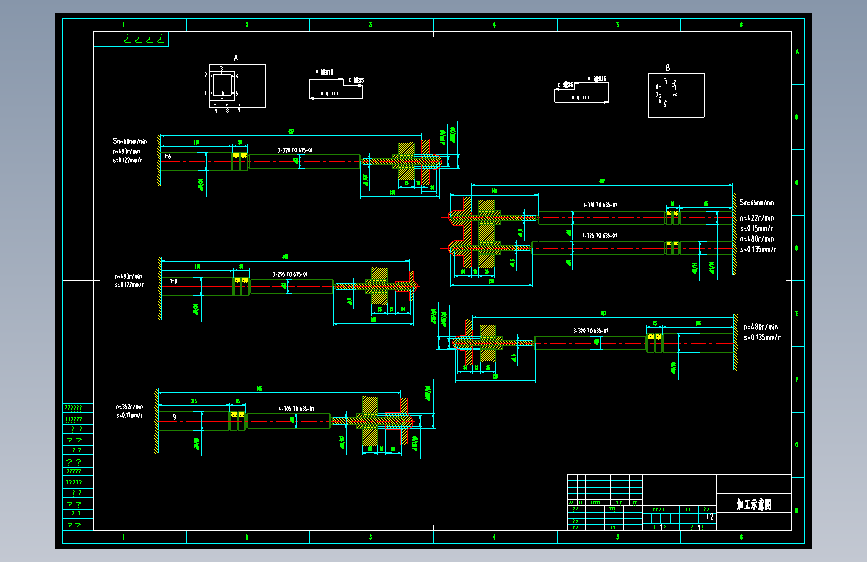

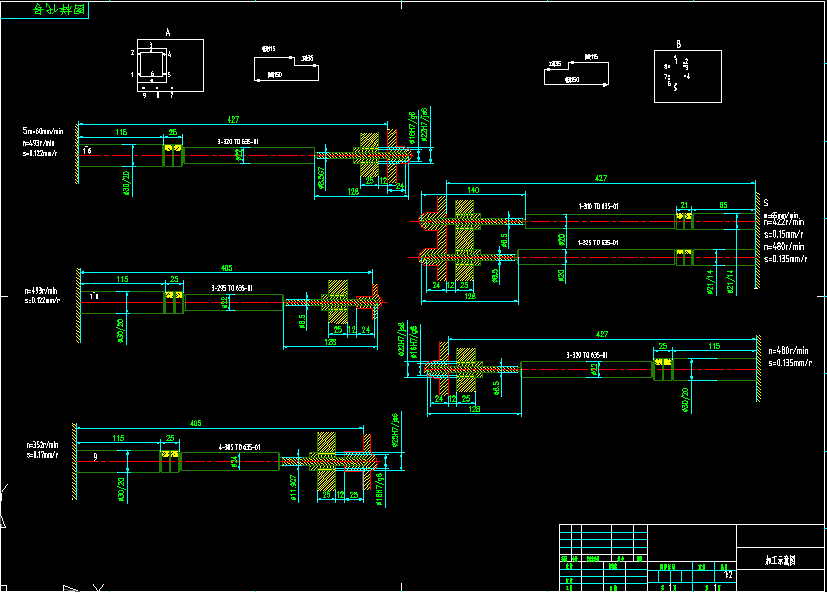

| 1 | 加工示意图.png | 21.35K |

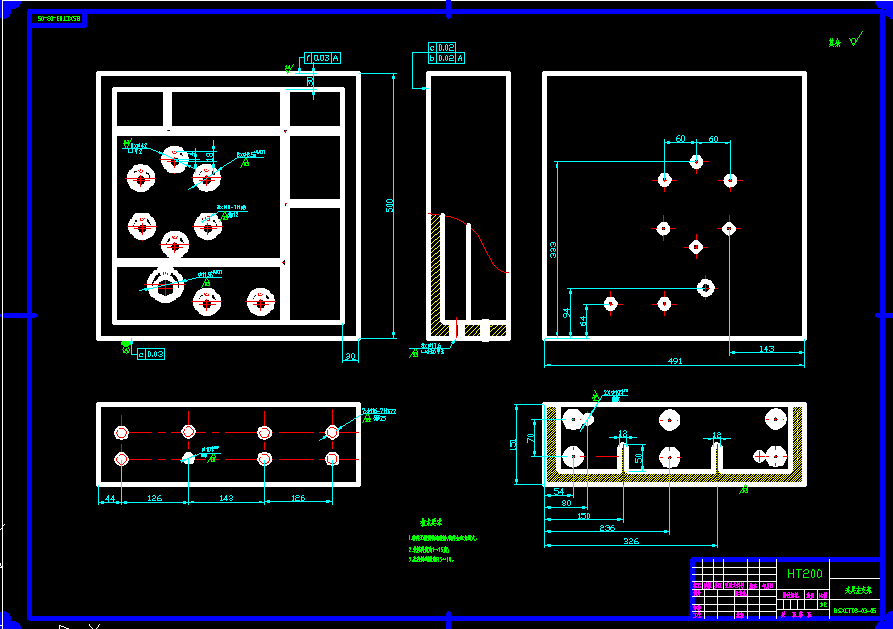

| 2 | 夹具左支架.png | 17.13K |

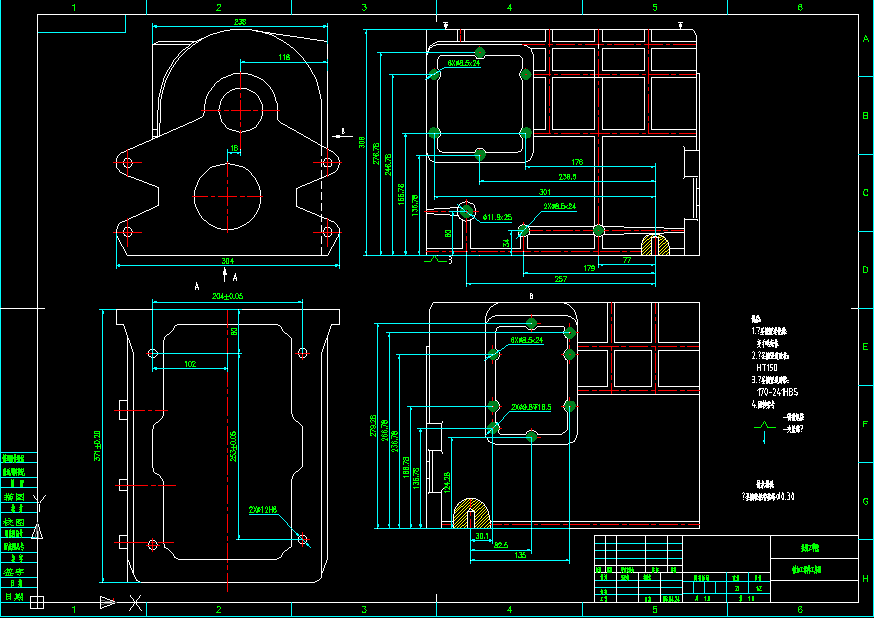

| 3 | 工序图.png | 20.84K |
| 4 | 新建文本文档.txt | 754B |

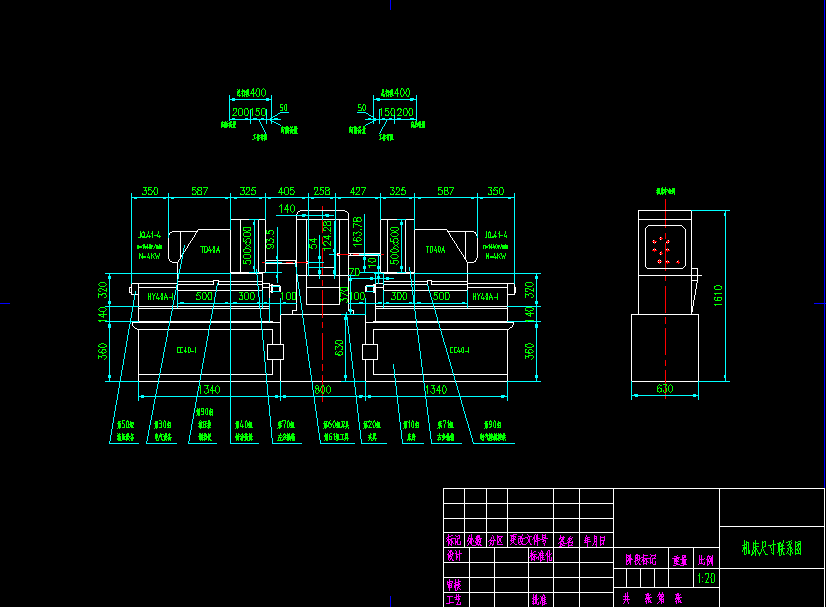

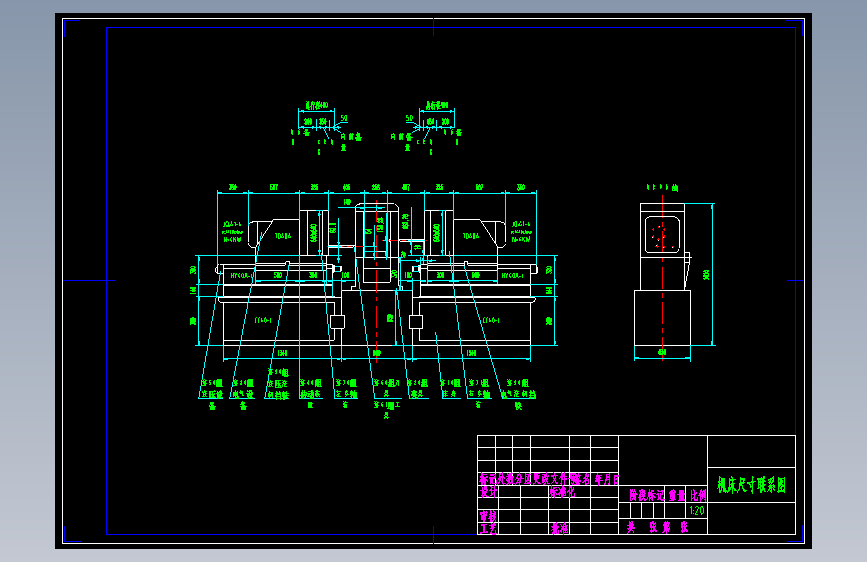

| 5 | 机床尺寸联系图.png | 14.48K |
| 6 | 衬块.png | 10.36K |
| 7 | 加工示意图.dwg | 108.63K |
| 8 | 压板1.dwg | 75.79K |

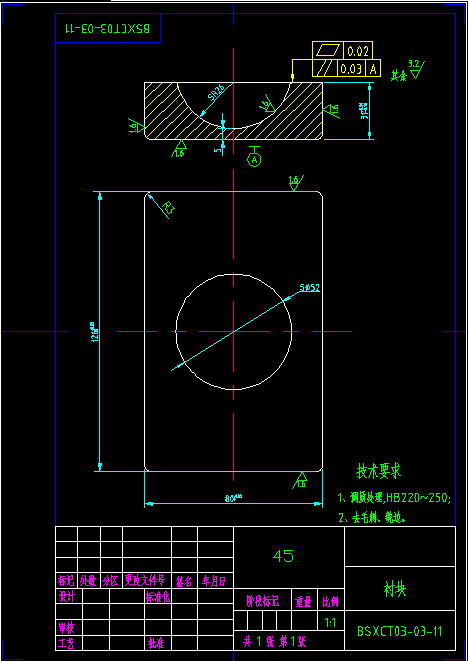

| 9 | 夹具体.dwg | 86.67K |
| 10 | 夹具左支架.dwg | 78.63K |

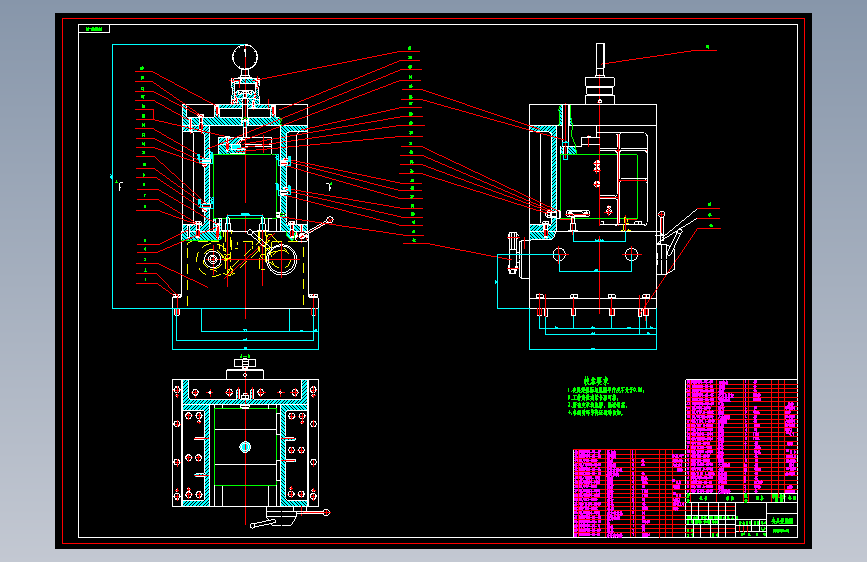

| 11 | 夹具装备图.dwg | 367.39K |
| 12 | 定位块.dwg | 60.03K |
| 13 | 导向柱.dwg | 55.47K |
| 14 | 工序图.dwg | 104.20K |
| 15 | 机床尺寸联系图.dwg | 86.11K |
| 16 | 球头1.dwg | 53.87K |
| 17 | 盖板.dwg | 54.41K |
| 18 | 衬块.dwg | 55.97K |
| 19 | 任务书.doc | 89.50K |
| 20 | 实习报告.doc | 163.50K |
| 21 | 开题报告.doc | 42.00K |
| 22 | 摘要.doc | 25.00K |
| 23 | 生产率计算卡.doc | 62.00K |
| 24 | 目录.doc | 32.50K |
| 25 | 说明书.doc | 893.00K |
