一种接线端子生产用一体式冲压组件（ID:1016365）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17096188205310.zip | 910.07K |
| 2 | 一种接线端子生产用一体式冲压组件.dwg | 1.05M |
此图纸下载需要5金币
立即下载
发布者
清秀的绿茶
创作: 1443
粉丝: 10
加入时间：2023-08-28
模型信息
图纸ID：1016365
图纸格式：dwg
文件大小：931.92KB
所需金币：5
上传时间：2024-03-05 14:07:00
是否可编辑：可修改，不包括参数
软件版本：AutoCAD 2010
标签
接线端子
图纸简介

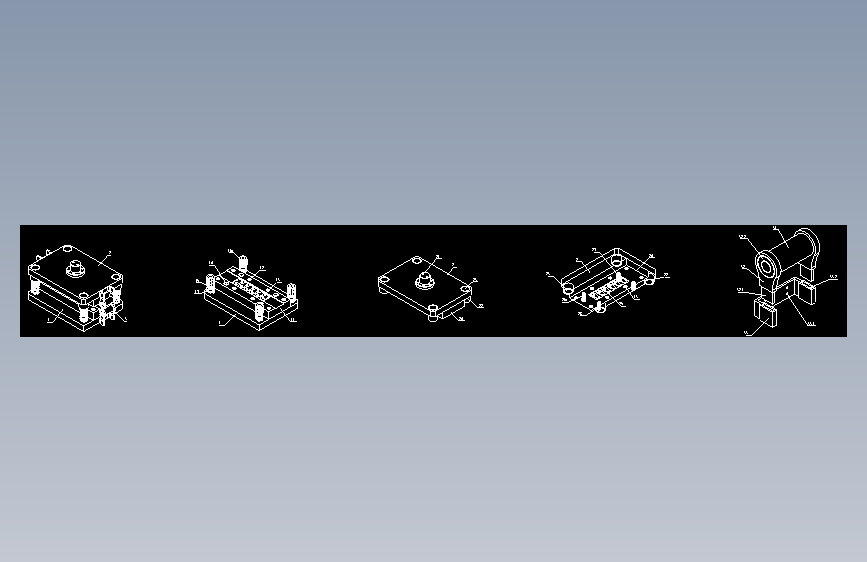

图中：1-下模；11-冲压座；12-连接螺栓；13-落料口；14-导向口；15-第一导向杆；16-第一直线轴承；17-第一缓冲弹簧；2-上模；21-连接头；22-导向管；23-套孔；24-冲压头；25-冲压刀具；26-第二导向杆；27-第二缓冲弹簧；28-第二直线轴承；3-导向组件；31-导向辊；32-支撑架；321-插板；322-转动轴承；33-安装座；331-螺栓孔；332-插槽。
