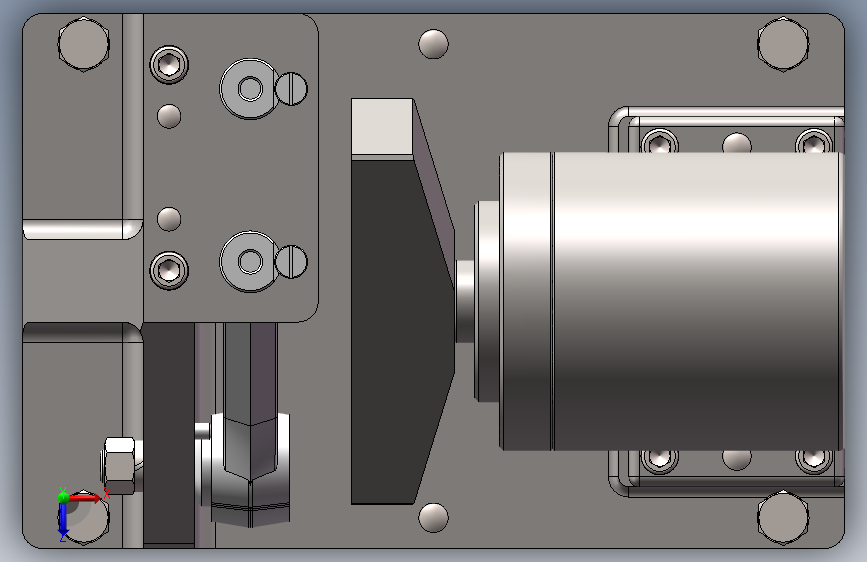

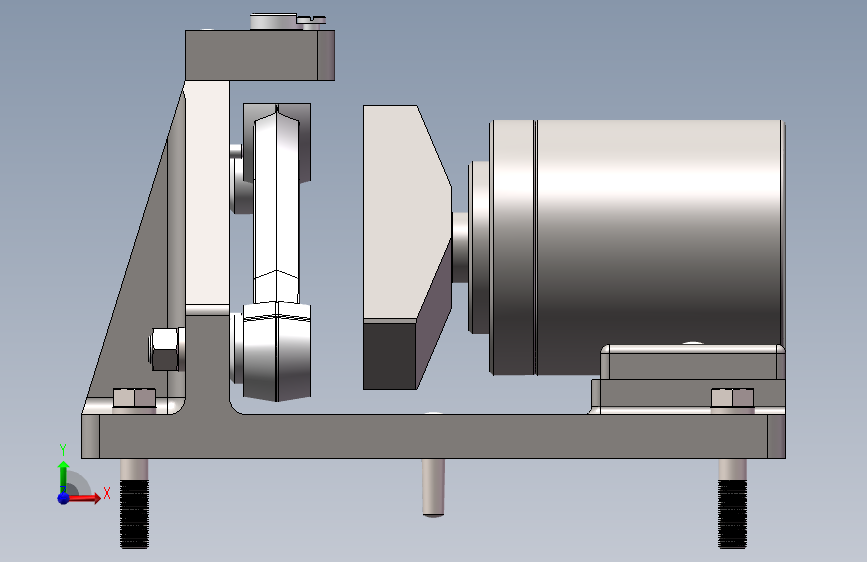

2100B柴油机连杆钻孔夹具设计50（ID:1016389）

交通运输 / 车辆相关 / 2100B柴油机连杆钻孔夹具设计50

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17096203157573.zip	5.69M
2	2100B柴油机连杆机械加工工艺及钻孔夹具设计.docx	236.77K
3	A0-机床夹具总图.dwg	149.53K
4	A2-压板.dwg	64.28K
5	A2-连杆、连杆盖.dwg	149.16K
6	外文翻译中英文：机械设计理论.doc	50.50K
7	10X40xiao.sldprt	158.12K
8	GB_CONNECTING_PIECE_PIN_CP12X60.sldprt	173.41K
9	M16-S.sldprt	289.06K
10	M6螺钉.SLDPRT	85.89K
11	xiao12X50.sldprt	112.65K
12	压板.SLDPRT	73.52K
13	可换定位销.SLDPRT	73.59K
14	固定定位销.SLDPRT	98.76K
15	垫圈16.sldprt	172.21K
16	垫圈24.sldprt	122.83K
17	夹具体.SLDPRT	183.48K
18	定位衬套.SLDPRT	87.99K
19	定位销.SLDPRT	81.70K
20	底座螺栓.sldprt	200.39K
21	支撑钉.SLDPRT	67.28K
22	活塞杆.SLDPRT	73.40K
23	液压缸.SLDPRT	190.90K
24	螺钉M12X30-S.sldprt	377.14K
25	螺钉M12X40-S.sldprt	418.46K
26	螺钉M24X55-S.sldprt	402.72K
27	衬套.SLDPRT	70.88K
28	装配体.SLDASM	909.50K
29	连杆.SLDPRT	373.82K
30	钻套.SLDPRT	86.73K
31	钻模板.SLDPRT	94.51K
32	工序1-16.dwg	190.31K
33	工序17-32.dwg	221.72K
34	工序33-48.dwg	193.56K
35	工序49-.dwg	129.97K
