机械毕业设计-0046-工艺夹具-EQ140变速箱二轴三档齿轮工艺、刀具及夹具设计（ID:1017267）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|

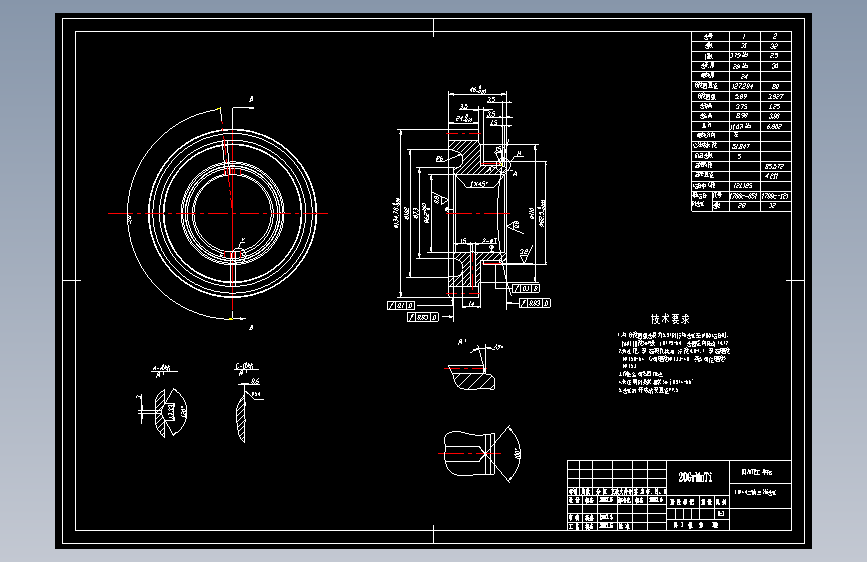

| 1 | 6.6.20EQ140变速箱二轴三挡齿轮齿轮.dwg | 81.18K |
| 2 | 6.6.20剃前滚刀.dwg | 72.00K |
| 3 | 6.6.20夹具体.dwg | 81.44K |

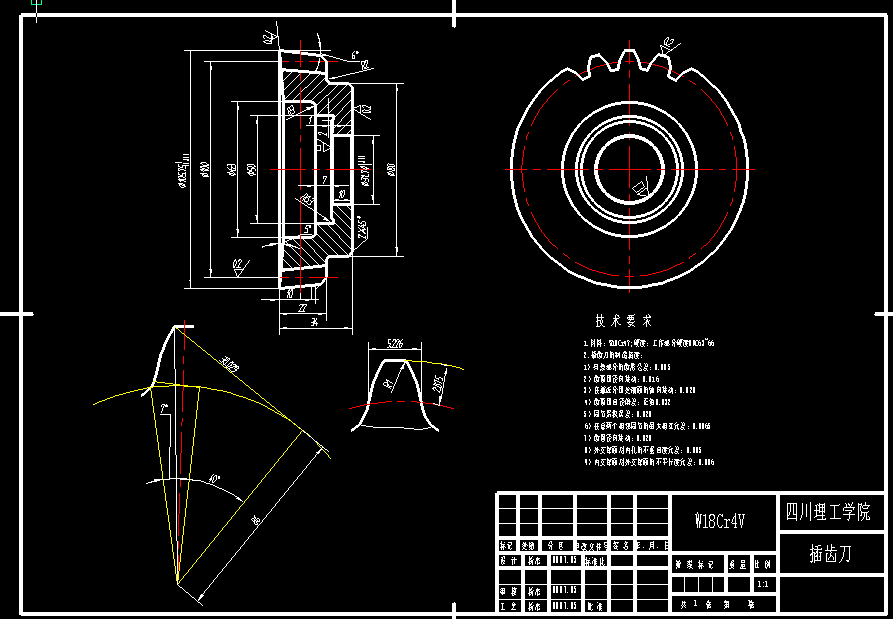

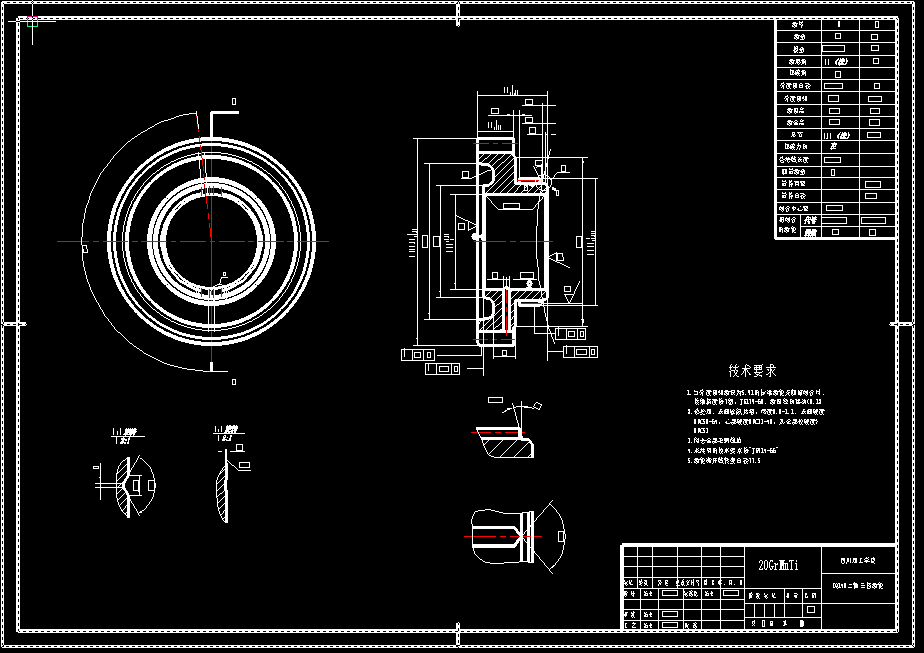

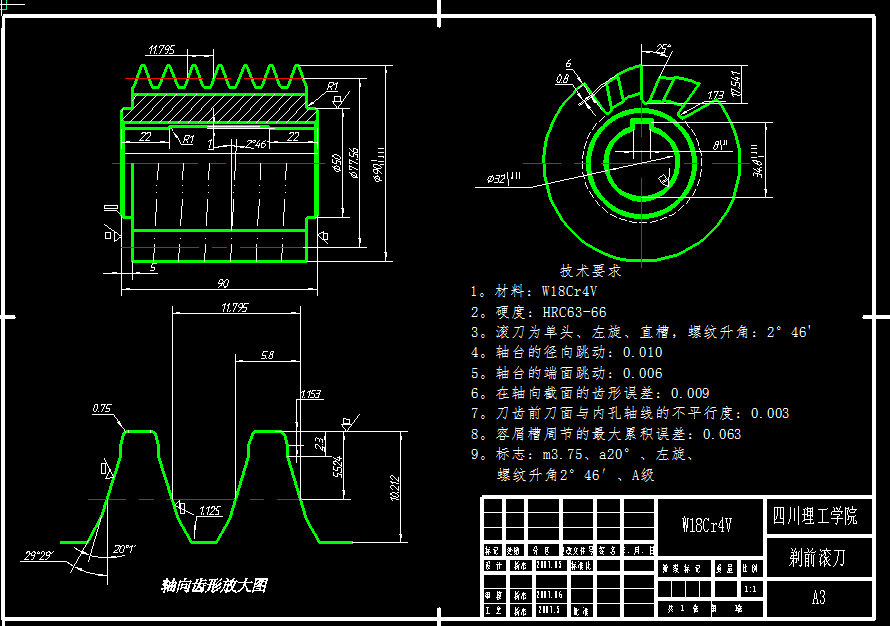

| 4 | 6.6.20插齿刀.dwg | 72.22K |
| 5 | 6.7.10件.dwg | 72.17K |
| 6 | EQ140二轴三档齿轮零件图.png | 22.07K |
| 7 | Thumbs.db | 64.00K |
| 8 | 剃前滚刀.png | 39.27K |

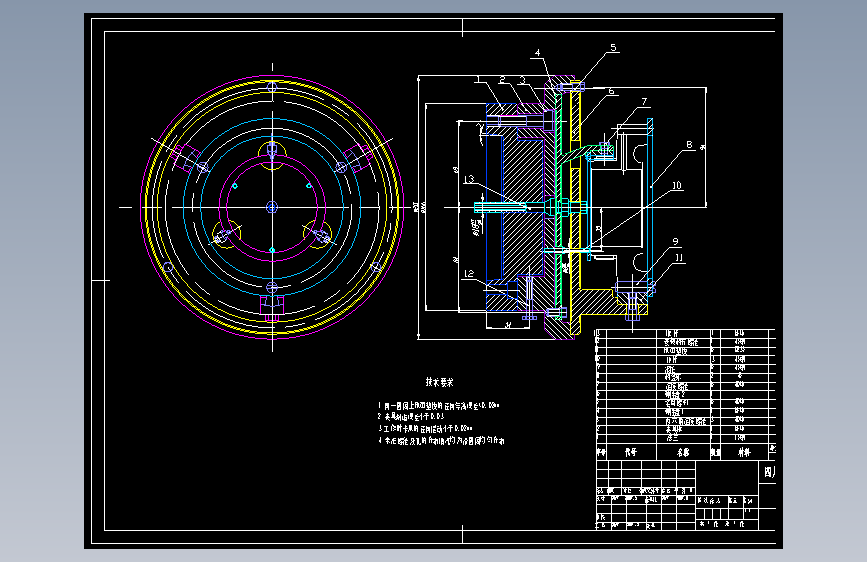

| 9 | 夹具6.6-20.dwg | 219.36K |

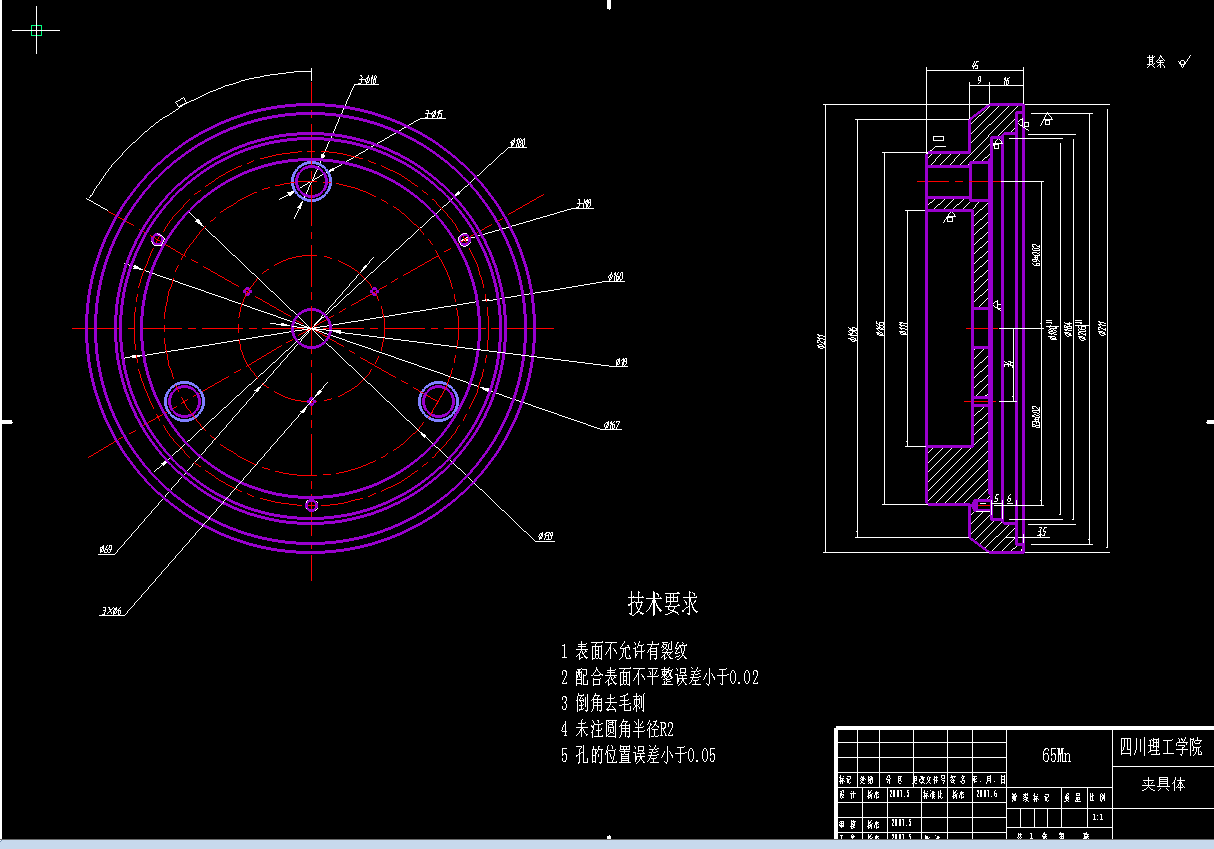

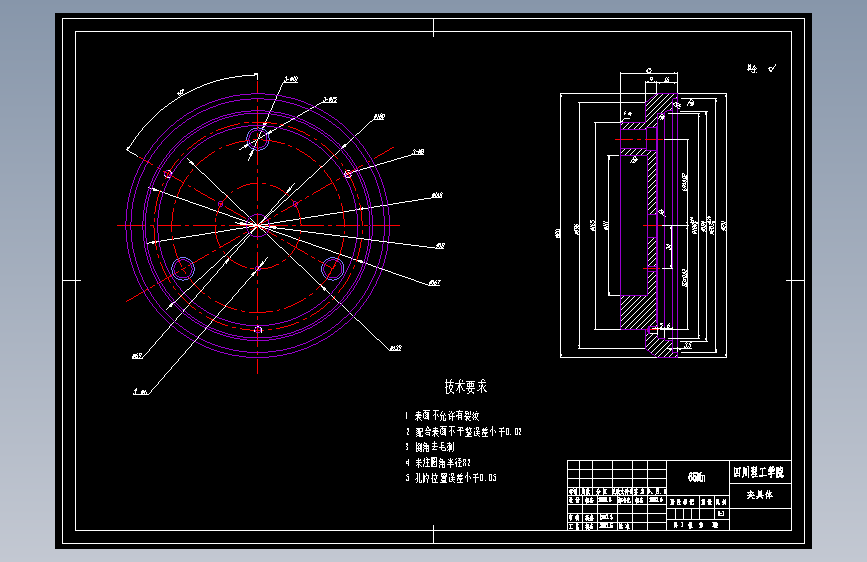

| 10 | 夹具体.png | 36.46K |
| 11 | 封面.doc | 27.00K |
| 12 | 打包文件.png | 156.54K |
| 13 | 插齿刀.png | 20.53K |

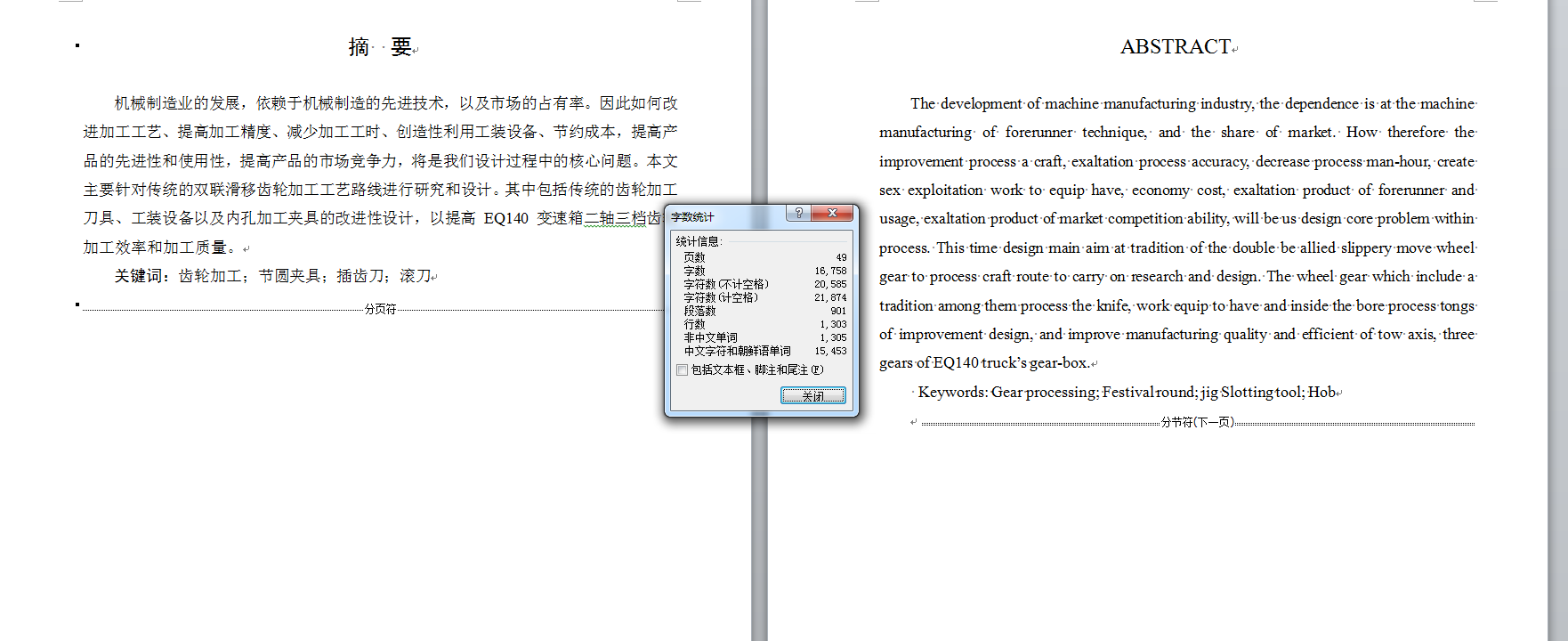

| 14 | 摘要..png | 96.74K |

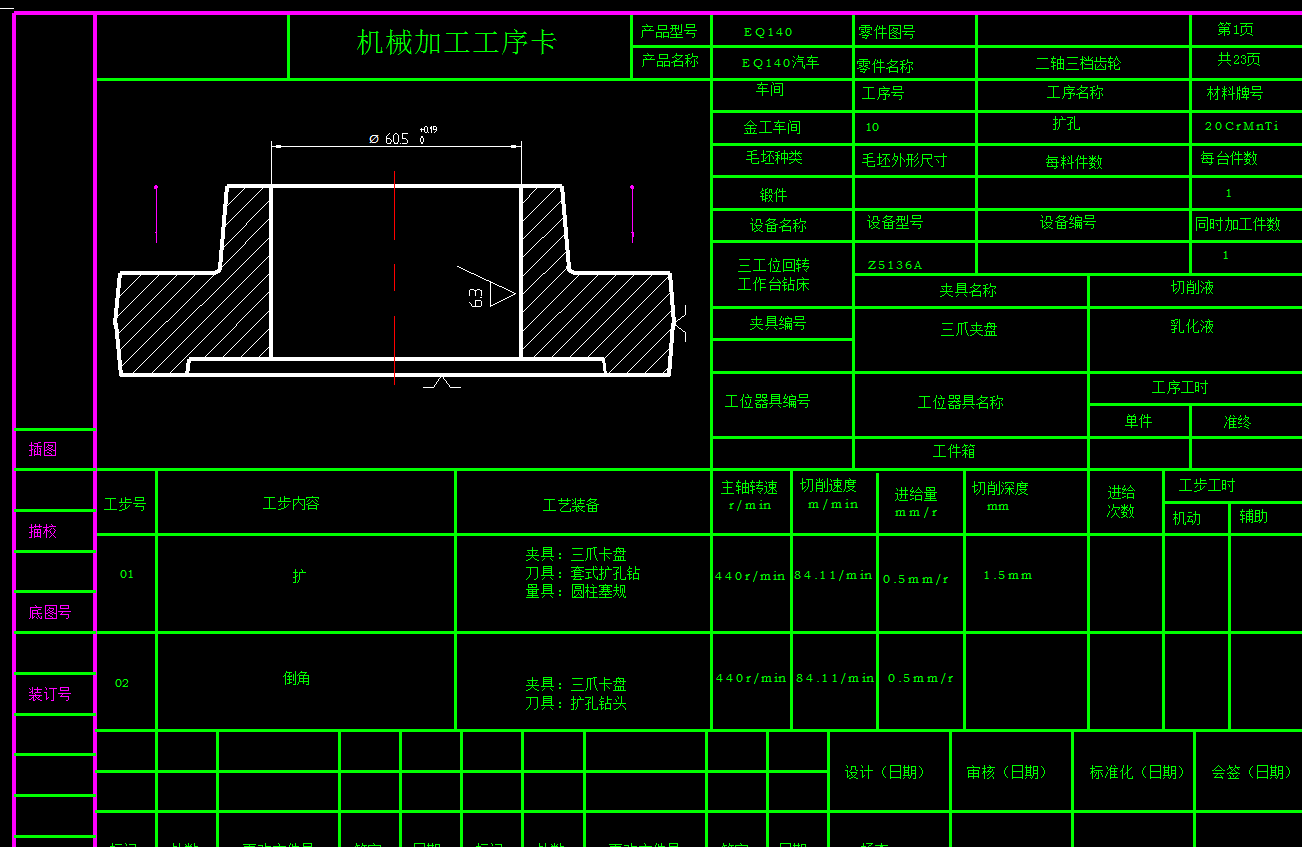

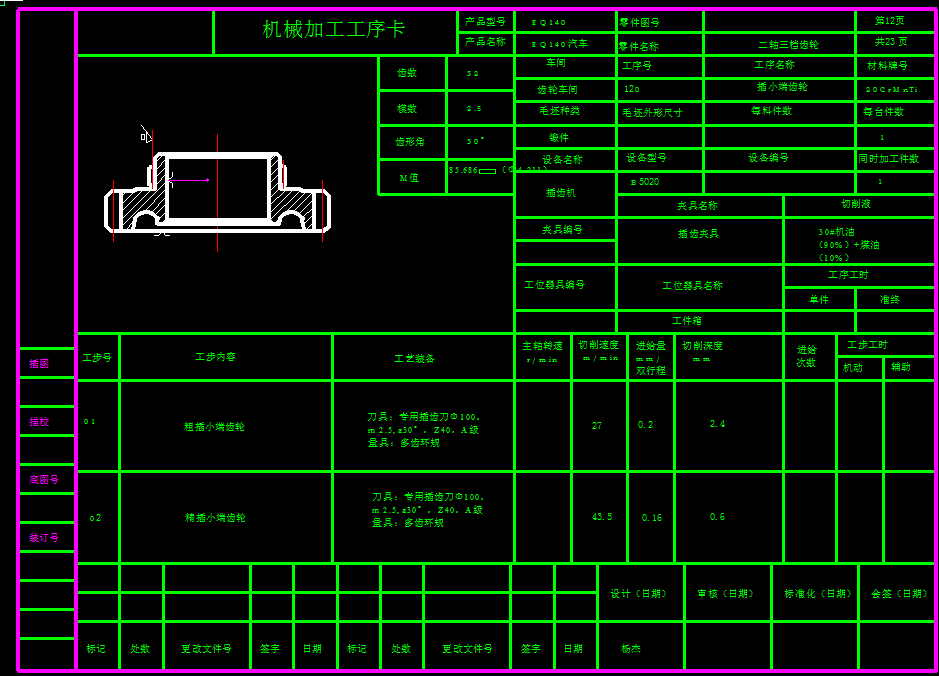

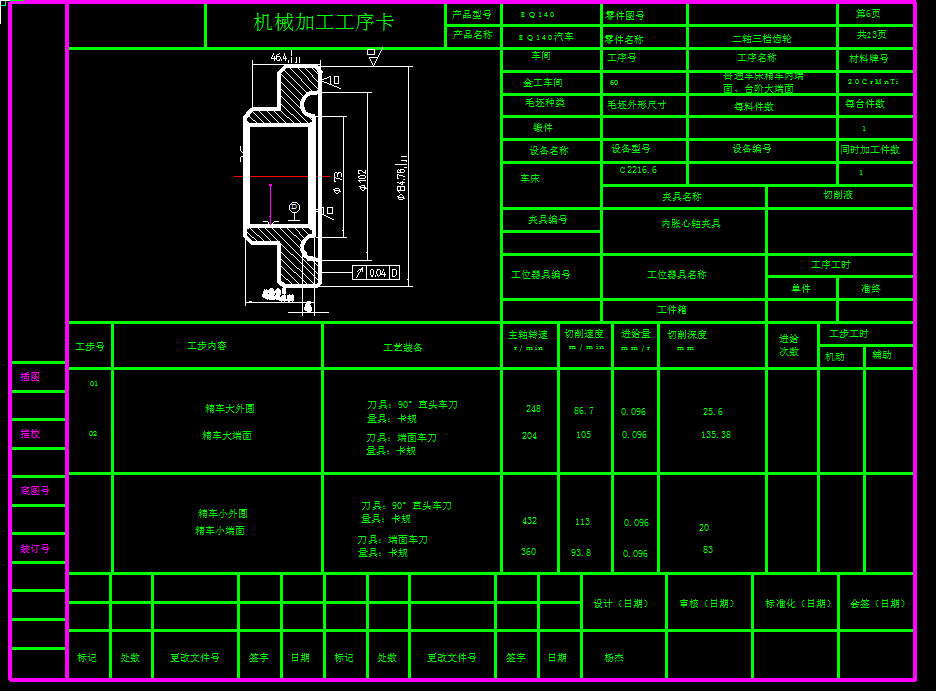

| 15 | 机械加工工序卡1.png | 30.86K |
| 16 | 机械加工工序卡2.png | 36.71K |

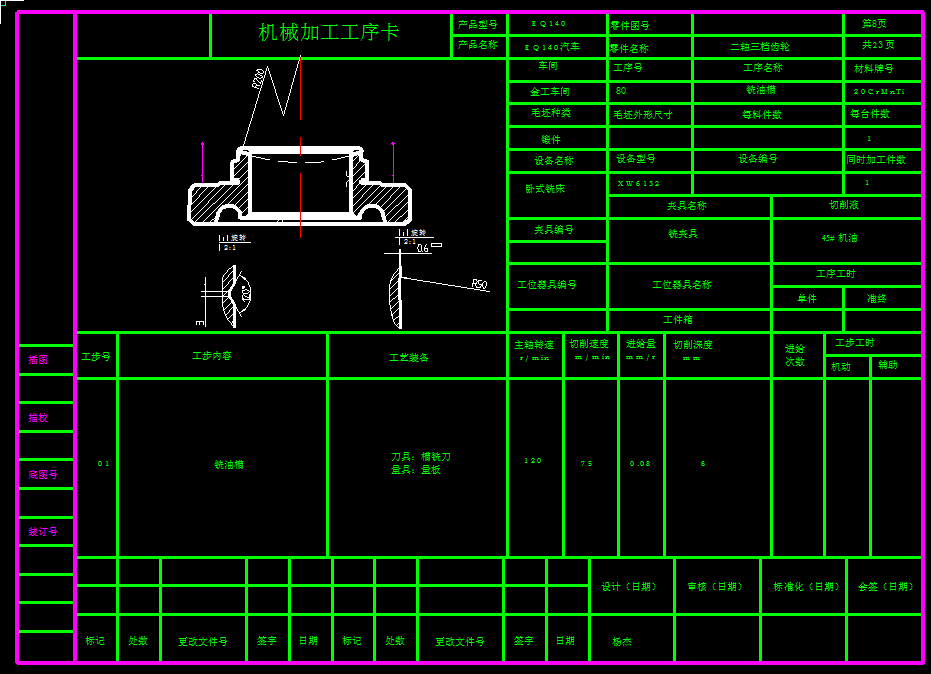

| 17 | 机械加工工序卡3.png | 30.50K |
| 18 | 机械加工工序卡4.png | 35.89K |

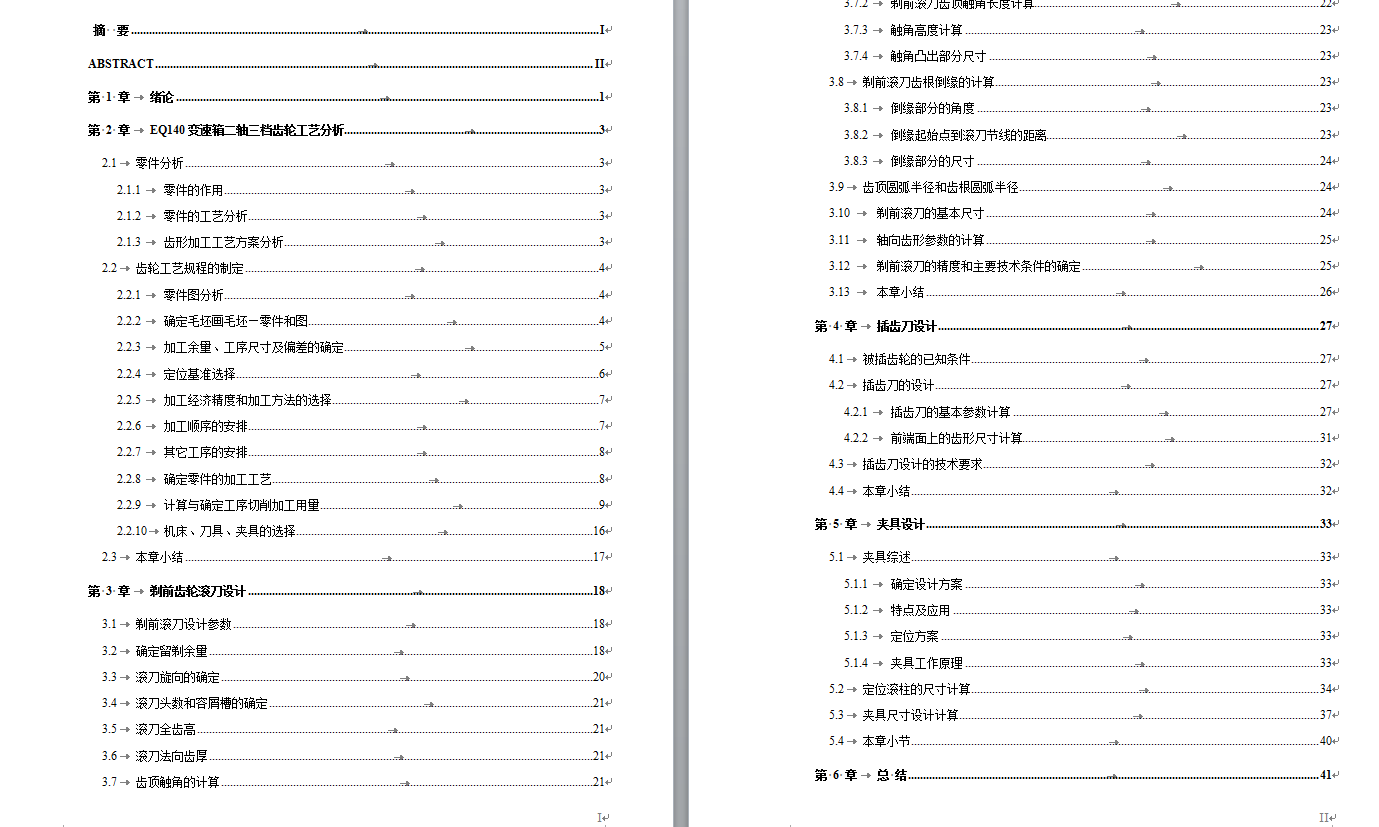

| 19 | 目录.png | 59.14K |

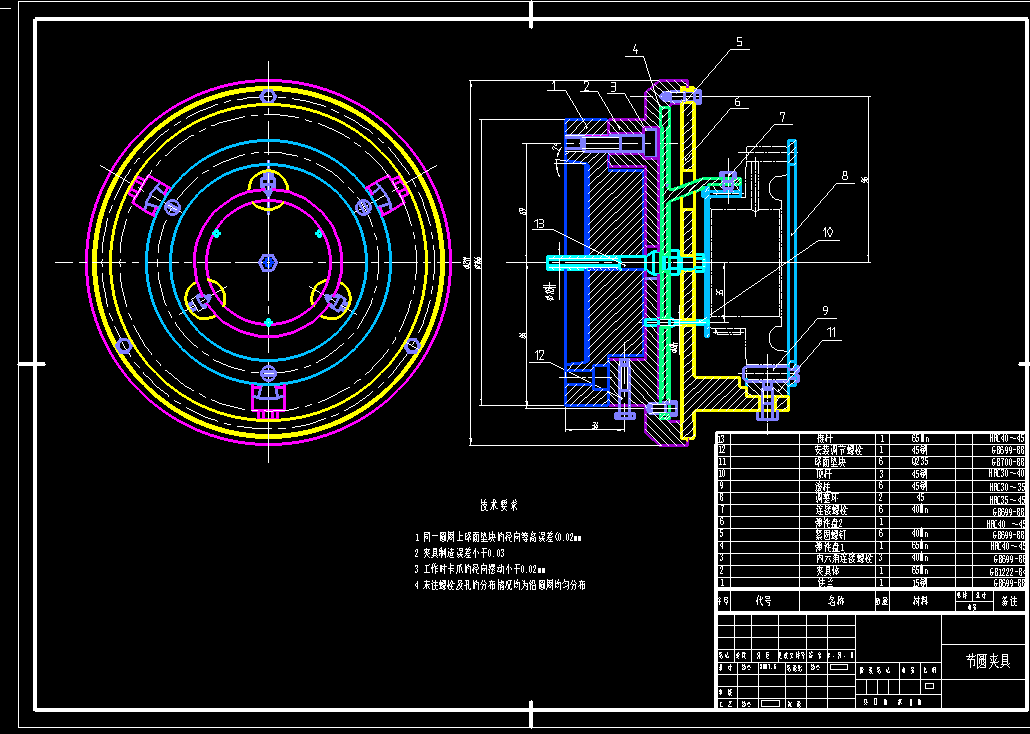

| 20 | 节圆夹具.png | 42.88K |

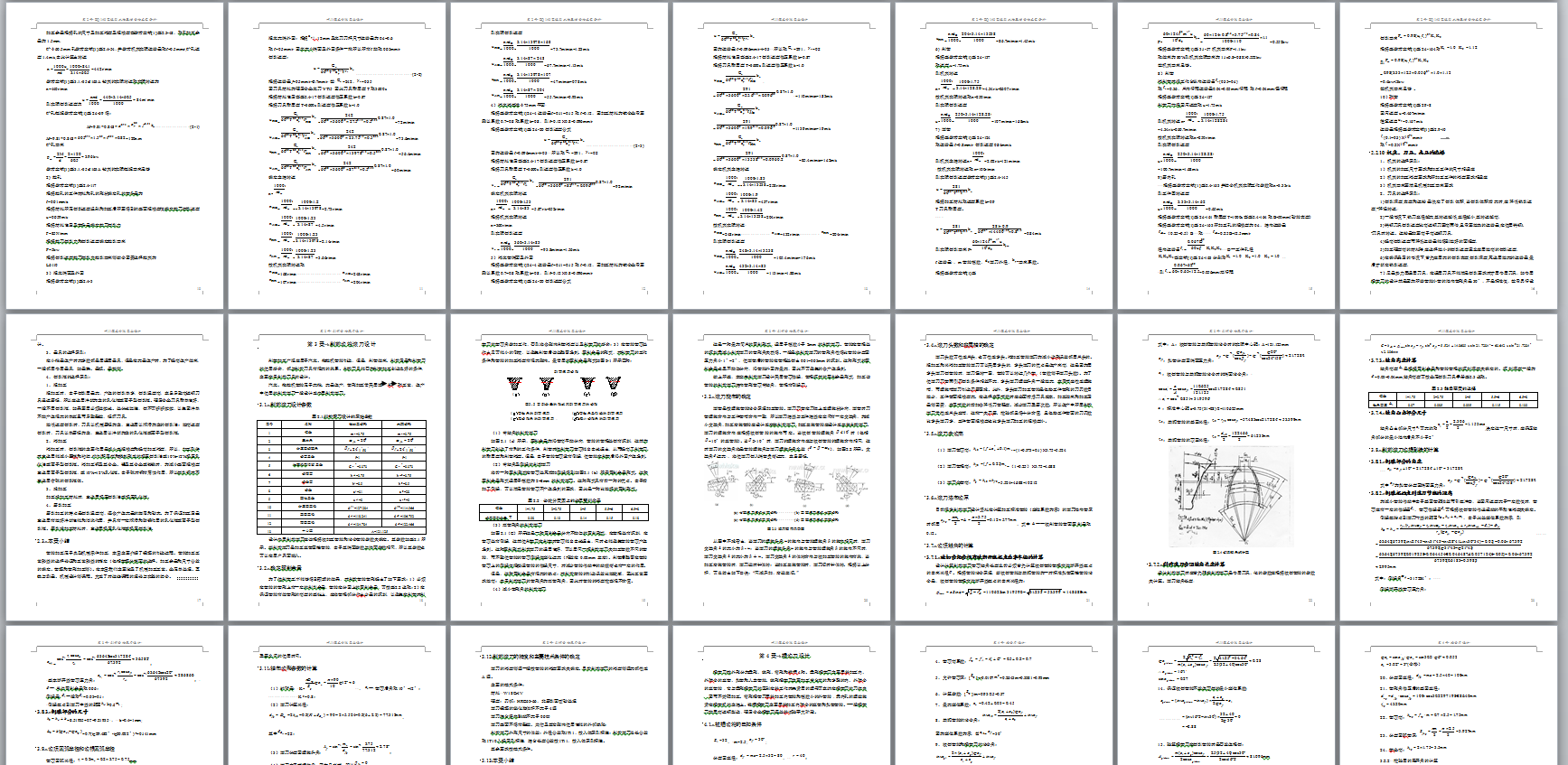

| 21 | 论文预览.png | 343.07K |
| 22 | 设计说明书.doc | 1.33M |
| 23 | 锻坯图.png | 14.48K |
| 24 | 100滚大端齿轮.dwg | 71.67K |
| 25 | 10扩孔.dwg | 78.01K |
| 26 | 110大齿两侧倒角.dwg | 55.59K |
| 27 | 120插小端齿轮.dwg | 44.84K |
| 28 | 130小齿端倒角.dwg | 38.86K |
| 29 | 140钻油孔、去毛刺.dwg | 55.36K |
| 30 | 150剃大齿.dwg | 50.14K |
| 31 | 160清洗.dwg | 35.61K |
| 32 | 170热前检验.dwg | 35.98K |
| 33 | 180淬碳，淬火.dwg | 35.64K |
| 34 | 190回火.dwg | 35.67K |

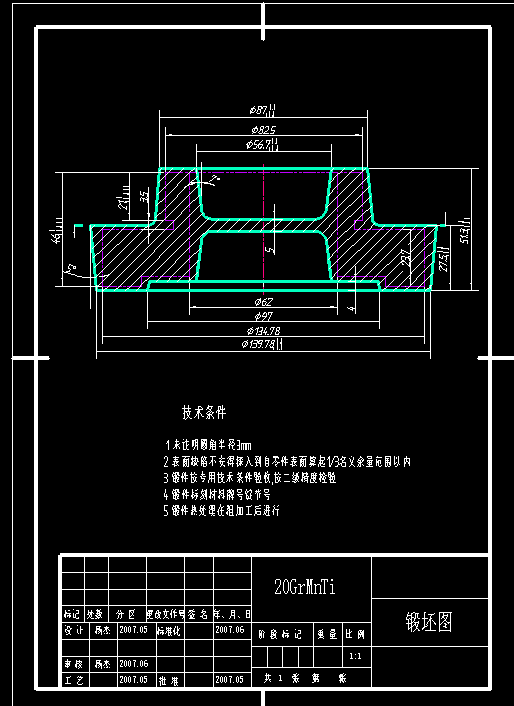

| 35 | 200喷丸.dwg | 35.46K |
| 36 | 20拉孔.dwg | 44.96K |
| 37 | 210磨内孔，磨小端面.dwg | 55.59K |
| 38 | 220珩齿.dwg | 50.37K |
| 39 | 230终检.dwg | 48.99K |
| 40 | 30多刀粗车.dwg | 50.79K |
| 41 | 40精车定位基准A面.dwg | 51.99K |
| 42 | 50车环槽.dwg | 60.19K |
| 43 | 60精车圆及端面.dwg | 69.58K |
| 44 | 70普通车床粗车小阶梯、切槽、小圆倒外角、小齿倒外角.dwg | 47.87K |
| 45 | 80划油槽.dwg | 56.88K |
| 46 | 90中间检验.dwg | 50.21K |
此图纸下载需要50金币
立即下载
发布者
曾经的天空
创作: 115509
粉丝: 193
加入时间：2022-11-10
模型信息
图纸ID：1017267
图纸格式：dwg
文件大小：2.65M
所需金币：50
上传时间：2024-03-05 20:55:18
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
