T71 电池套热缩管机（ID:1055724）

生活办公 / 生活用品 / T71 电池套热缩管机

©非原创

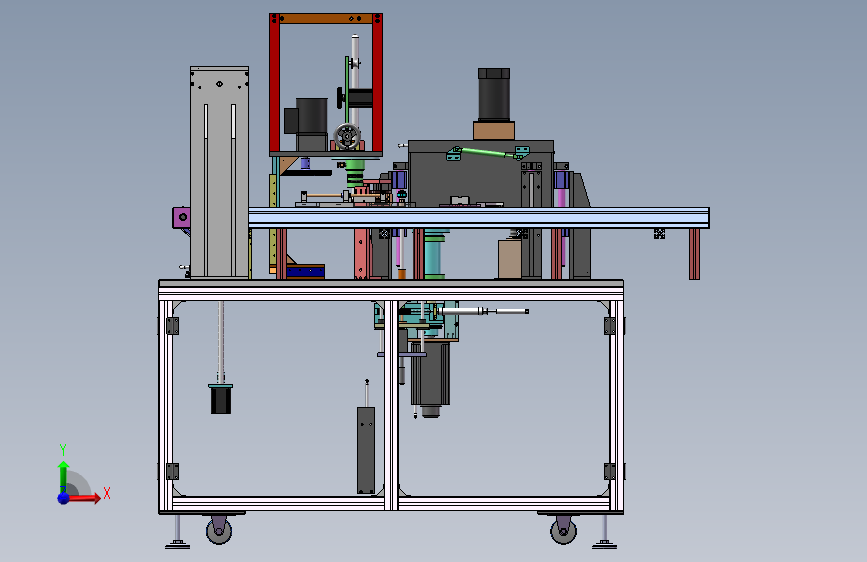

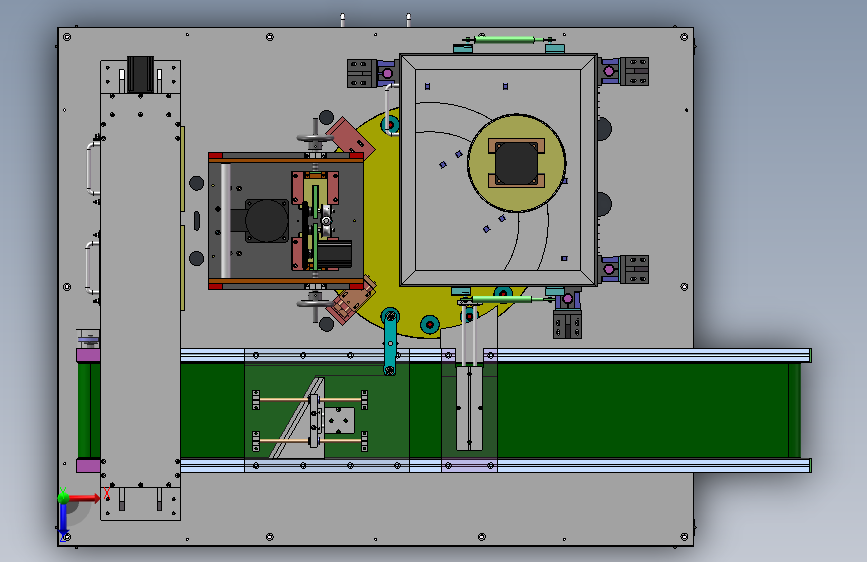

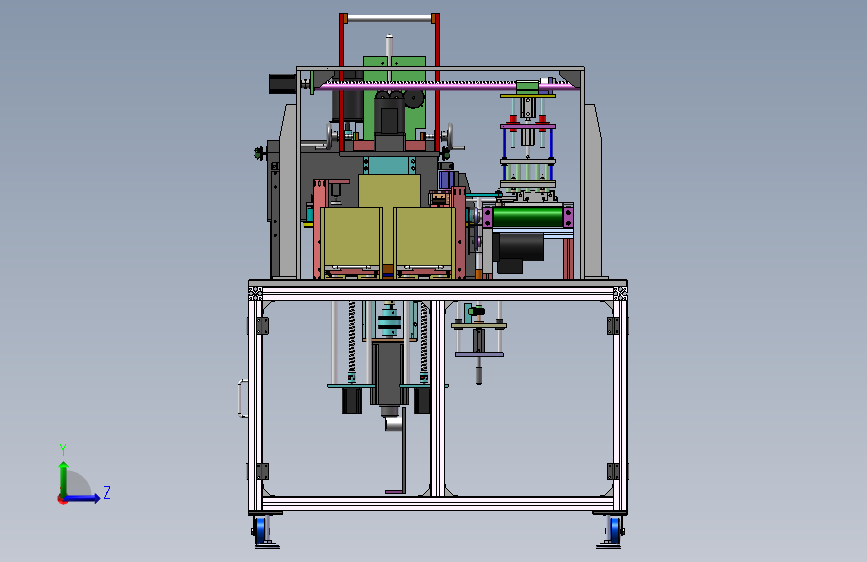

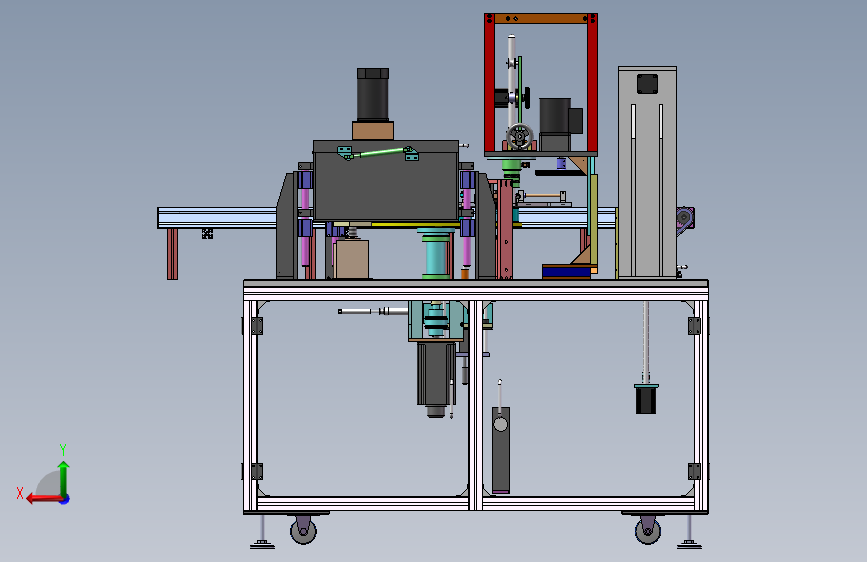

平面图

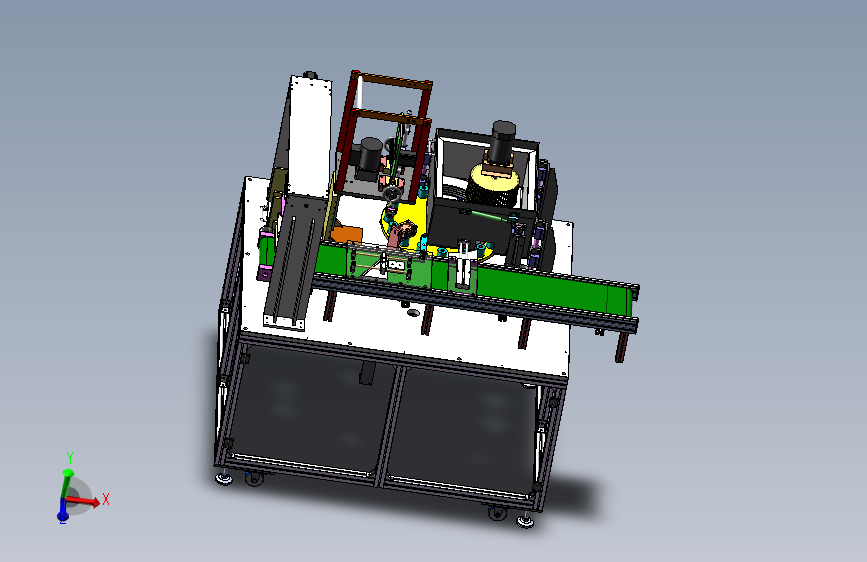

3D视图

文件列表

#	文件名称	文件大小
1	17097996167255.rar	50.25M

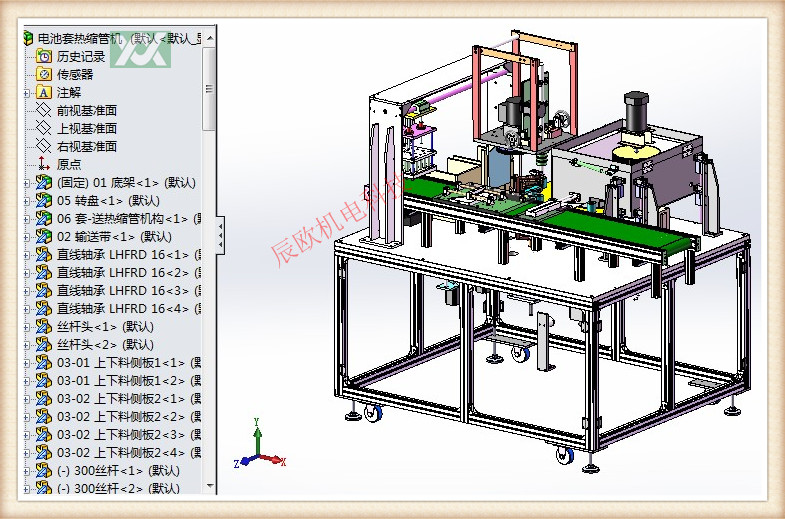

2	B.JPG	173.56K
3	01-01支架支柱.SLDPRT	222.00K
4	01-02支架支柱2.SLDPRT	220.00K
5	01-03支架横杆1.SLDPRT	223.50K
6	01-04支架横杆2.SLDPRT	228.50K
7	01-05支架横杆3.SLDPRT	220.50K
8	01-06支架横杆4.SLDPRT	224.50K
9	01-07底板.SLDPRT	2.46M
10	01-08底架封板1.SLDPRT	262.50K
11	01-09底架封板2.SLDPRT	141.00K
12	01-10底板2.SLDPRT	254.50K
13	01-11卷料支撑轴.SLDPRT	195.00K
14	01-12卷料支撑板.SLDPRT	174.00K
15	01-13卷料支撑底板.SLDPRT	223.00K
16	01-14脚轮脚杯支撑板.SLDPRT	269.50K
17	01底架.SLDASM	1.26M
18	02-01主动混筒.SLDPRT	329.00K
19	02-02被动混筒.SLDPRT	204.50K
20	02-03主动混筒支撑座.SLDPRT	249.50K
21	02-04边架.SLDPRT	364.50K
22	02-05主动混筒支撑座2.SLDPRT	240.50K
23	02-06边架2.SLDPRT	335.50K
24	02-0725B主动链轮.SLDPRT	424.00K
25	02-08主动链轮键.SLDPRT	169.00K
26	02-09电机链轮.SLDPRT	383.50K
27	02-10电机固定板.SLDPRT	229.00K
28	02-11皮带线支撑板.SLDPRT	164.00K
29	02-12调紧块1.SLDPRT	231.50K
30	02-13调紧块2.SLDPRT	242.00K
31	02-14调节板.SLDPRT	155.50K
32	02-15流水线皮带.SLDPRT	140.50K
33	02-15皮带线连接杆.SLDPRT	216.50K
34	02-16皮带线支撑脚.SLDPRT	294.00K
35	02-17拨料气缸固定板.SLDPRT	285.50K
36	02-18拔料块.SLDPRT	195.50K
37	02-19分料机构封板.SLDPRT	525.00K
38	02-20Φ8光轴.SLDPRT	153.50K
39	02-21推料板.SLDPRT	186.00K
40	02-22推料连接块.SLDPRT	229.50K
41	02-23链轮盖.SLDPRT	183.00K
42	02-24电池托板.SLDPRT	208.50K
43	02输送带.SLDASM	986.00K
44	03-01上下料侧板1.SLDPRT	246.50K
45	03-02上下料侧板2.SLDPRT	230.50K
46	03-03料盘托板.SLDPRT	313.50K
47	03-04轴承盖板.SLDPRT	204.00K
48	03-05电机固定板.SLDPRT	205.50K
49	03-06φ16光轴.SLDPRT	169.50K
50	03-07送料机构支撑板.SLDPRT	407.00K
51	03-08支撑板底板.SLDPRT	262.50K
52	03-09支撑板三角板.SLDPRT	237.00K
53	03-10轴承盖板2.SLDPRT	165.50K
54	03-11吸盘固定板.SLDPRT	400.50K
55	03-12电池挡料板.SLDPRT	411.00K
56	03-13吸料柱.SLDPRT	237.50K
57	03-14吸柱固定板.SLDPRT	414.50K
58	03-15吸柱气缸固定板.SLDPRT	413.00K
59	03-16Φ8立柱.SLDPRT	204.00K
60	03-17吸料机构固定板.SLDPRT	361.50K
61	03-18Φ10吸料机构导柱.SLDPRT	405.50K
62	03-19丝杆头固定板1.SLDPRT	259.00K
63	03-20丝杆头固定板2.SLDPRT	191.00K
64	03-21丝杆固定板.SLDPRT	291.50K
65	03-22丝杆固定板筋.SLDPRT	221.50K
66	03-23丝杆导向轴.SLDPRT	184.50K
67	03-24送料机构支撑板2.SLDPRT	446.00K
68	03-25支柱横板.SLDPRT	265.50K
69	03-26料盘托板滑板.SLDPRT	249.00K
70	03上下料机构.SLDASM	2.58M
71	04-01Φ12镀铬棒.SLDPRT	191.50K
72	04-02吸料导套.SLDPRT	196.50K
73	04-03吸嘴连杆.SLDPRT	228.50K
74	04-04吸料齿轮.SLDPRT	540.00K
75	04-05吸料气缸支撑杆.SLDPRT	175.00K
76	04-06吸料气缸固定板.SLDPRT	215.00K
77	04-07旋转送料齿条.SLDPRT	420.50K
78	04-08齿条支撑板.SLDPRT	273.50K
79	04-09吸料旋转气缸固定板.SLDPRT	227.50K
80	04-10导正气缸固定板.SLDPRT	235.00K
81	04-11导正气缸架高板.SLDPRT	251.00K
82	04-12导正气缸底板.SLDPRT	288.00K
83	04-13导正块.SLDPRT	178.00K
84	04-14导正加强筋.SLDPRT	201.00K
85	04-15热缩管压块.SLDPRT	162.50K
86	04-16压热缩管气缸固定板.SLDPRT	219.00K
87	04-17压热缩管气缸架高板.SLDPRT	245.50K
88	04-18齿轮支撑柱.SLDPRT	194.00K
89	04-19上下滑板.SLDPRT	363.50K
90	05-01转盘.SLDPRT	684.00K
91	05-02转盘轴.SLDPRT	377.00K
92	05-03转盘座.SLDPRT	270.00K
93	05-04转盘底压板.SLDPRT	208.50K
94	05-05治具.SLDPRT	252.50K
95	05-06对位片固定座.SLDPRT	272.50K
96	05-07对位片.SLDPRT	210.50K
97	05-08电机固定板.SLDPRT	280.00K
98	05-09固定连接板1.SLDPRT	237.50K
99	05-10固定连接板2.SLDPRT	248.00K
100	05转盘.SLDASM	1012.50K
101	06-01套热缩管轴.SLDPRT	236.00K
102	06-02支撑送料轮.SLDPRT	187.50K
103	06-03导向混轮.SLDPRT	213.50K
104	06-04轴承销.SLDPRT	188.00K
105	06-05支撑送料轮轴.SLDPRT	268.00K
106	06-06主动送料支撑板.SLDPRT	456.00K
107	06-07轴承盖板.SLDPRT	167.00K
108	06-081-60齿轮.SLDPRT	679.50K
109	06-091-40齿轮.SLDPRT	559.00K
110	06-10导向混轮支撑轴.SLDPRT	233.00K
111	06-11从动送料支撑板.SLDPRT	340.00K
112	06-12主动送料滑板.SLDPRT	252.00K
113	06-13推拉轴承座.SLDPRT	324.00K
114	06-14轴承座盖板.SLDPRT	197.50K
115	06-15滑块导向块1.SLDPRT	190.00K
116	06-16M12螺杆.SLDPRT	308.00K
117	06-17螺杆锁紧块.SLDPRT	287.00K
118	06-18固定板1.SLDPRT	741.00K
119	06-19定子固定板.SLDPRT	229.50K
120	06-20定子心.SLDPRT	537.50K
121	06-21转子.SLDPRT	1.10M
122	06-22定子托板.SLDPRT	215.00K
123	06-23转子托板.SLDPRT	316.00K
124	06-24切刀滑轨.SLDPRT	184.00K
125	06-25切刀滑块.SLDPRT	321.00K
126	06-26切刀压块.SLDPRT	166.50K
127	06-27切刀气缸固定块.SLDPRT	220.00K
128	06-28齿轮2-72.SLDPRT	867.50K
129	06-29上下调节燕尾板.SLDPRT	240.00K
130	06-30上下燕尾压紧条.SLDPRT	205.00K
131	06-31燕尾固定三角板.SLDPRT	231.00K
132	06-32上下调节燕尾槽.SLDPRT	344.50K
133	06-33前后调节燕尾板.SLDPRT	203.00K
134	06-34前后调节燕尾槽.SLDPRT	289.00K
135	06-35前后燕尾压紧条.SLDPRT	115.00K
136	06-36前后燕尾底板.SLDPRT	234.00K
137	06-37热缩管支撑立柱.SLDPRT	192.50K
138	06-38热缩管支撑横杆.SLDPRT	257.00K
139	06-39热缩管导向轴.SLDPRT	170.50K
140	06-40平键.SLDPRT	126.00K
141	06套-送热缩管机构.SLDASM	2.27M
142	08-01防护罩支架1.SLDPRT	284.00K
143	08-02防护罩支架2.SLDPRT	558.50K
144	08-03防护罩支架3.SLDPRT	216.50K
145	08-04防护罩支架4.SLDPRT	223.00K
146	08-05防护罩支架5.SLDPRT	223.00K
147	08-06防护罩顶盖板.SLDPRT	184.50K
148	08-07防护罩维护门.SLDPRT	127.50K
149	08-08封板.SLDPRT	208.50K
150	08防护罩.SLDASM	870.00K
151	09-01发热管固定座.SLDPRT	294.00K
152	09-02内底板1.SLDPRT	124.00K
153	09-03内底板2.SLDPRT	121.50K
154	09-04内侧板1.SLDPRT	154.00K
155	09-05内侧板2.SLDPRT	190.00K
156	09-06内侧板3.SLDPRT	182.00K
157	09-07内侧板4.SLDPRT	178.50K
158	09-08外侧板1.SLDPRT	167.50K
159	09-09外侧板2.SLDPRT	329.50K
160	09-10外侧板3.SLDPRT	250.50K
161	09-11外侧板4.SLDPRT	232.50K
162	09-12外底板1.SLDPRT	231.50K
163	09-13外底板2.SLDPRT	130.50K
164	09-14轨道外围板.SLDPRT	1.62M
165	09-15轨道内围板.SLDPRT	1.87M
166	09-16轨道外封板.SLDPRT	124.00K
167	09-17轨道内封板.SLDPRT	123.50K
168	09-18出口侧封板1.SLDPRT	117.50K
169	09-19出口侧封板2.SLDPRT	117.50K
170	09-20出口上封板.SLDPRT	125.50K
171	09-21入口侧封板.SLDPRT	118.00K
172	09-22入口侧封板2.SLDPRT	118.00K
173	09-23入口上封板.SLDPRT	125.50K
174	09-24轨道盖板.SLDPRT	178.50K
175	09-25盖子侧板1.SLDPRT	173.50K
176	09-26盖子侧板2.SLDPRT	122.00K
177	09-27盖子侧板3.SLDPRT	173.50K
178	09-28盖子侧板4.SLDPRT	211.50K
179	09-29盖子盖板.SLDPRT	197.00K
180	09-30盖子底板.SLDPRT	155.00K
181	09-31炉子升降导柱.SLDPRT	169.50K
182	09-32风页连接轴.SLDPRT	212.00K
183	09-33电机支撑板.SLDPRT	191.00K
184	09-34直线轴承垫片.SLDPRT	152.00K
185	09-35支撑板.SLDPRT	249.00K
186	09-36支撑板加强板.SLDPRT	235.00K
187	09-37支撑板底板.SLDPRT	271.50K
188	09-38气缸垫板.SLDPRT	149.50K
189	09-39气缸顶板.SLDPRT	195.50K
190	09-40入料压板.SLDPRT	233.50K
191	09烤炉.SLDASM	3.44M
192	25B链条.SLDPRT	134.00K
193	25合页-1.SLDPRT	210.00K
194	25合页-2.SLDPRT	229.50K
195	300丝杆.SLDPRT	935.50K
196	30×30角铝.SLDPRT	240.00K
197	350丝杆.SLDPRT	1.97M
198	40WJSCC电机.SLDPRT	231.50K
199	40WJSCC电机减速箱.SLDPRT	325.00K
200	40×40角铝.SLDPRT	226.00K
201	50合页.SLDPRT	158.50K
202	70合页-1.SLDPRT	214.00K
203	70合页-2.SLDPRT	202.50K
204	8寸风轮.SLDPRT	853.00K
205	BS57白山电机.SLDPRT	269.50K
206	BSHB311白山电机.SLDPRT	363.50K
207	circlipsforholes--typeagb.sldprt	460.50K
208	circlipsforshaft--typealargegb.sldprt	619.50K
209	hexagonsocketheadcapscrewsgb.sldprt	1023.50K
210	MHL2-10D.SLDPRT	1001.50K
211	TN-16×125-S.SLDPRT	881.50K
212	Φ8导向轴支座.SLDPRT	234.00K
213	不锈钢拉手.SLDPRT	212.00K
214	丝杆头.SLDPRT	204.00K
215	介刀片.SLDPRT	152.00K
216	八分一Φ8接头.SLDPRT	336.50K
217	内径42.5线径2.65O型圈.SLDPRT	168.00K
218	内径6线径1.8O型圈.SLDPRT	211.00K
219	吸嘴SRKN10SRP15.SLDPRT	306.00K
220	吸嘴SRKN10SRP9.SLDPRT	303.50K
221	导轴支座SHAT-2025.SLDPRT	290.50K
222	手轮.SLDPRT	323.50K
223	气缸CDQ2A-20×30-DM.SLDPRT	761.00K
224	气缸CDQ2A-32×20-DM.SLDPRT	1.19M
225	气缸CJPB10-5.SLDPRT	272.50K
226	气缸MALJ16×75-40-S.SLDPRT	398.00K
227	气缸SDAJS20×40-30.SLDPRT	727.50K
228	气缸SDAS-12×10.SLDPRT	556.50K
229	气缸SDAS-80×60.SLDPRT	608.50K
230	气缸TN-16-10-S.SLDPRT	508.50K
231	氮气弹簧FGS15089-100主体.SLDPRT	216.00K
232	氮气弹簧FGS15089-100杆.SLDPRT	192.50K
233	氮气弹簧固定座GSBR6B.SLDPRT	265.00K
234	氮气弹簧固定座GSBR6C.SLDPRT	276.50K
235	电机JSCC25W.SLDPRT	281.00K
236	电机TWT5IK60A-C.SLDPRT	256.00K
237	电池套热缩管机.SLDASM	10.39M
238	直线轴承LHBB-20.SLDPRT	267.50K
239	直线轴承LHBB-MX20.SLDPRT	270.00K
240	直线轴承LHFC10.SLDPRT	191.50K
241	直线轴承LHFRD16.SLDPRT	208.00K
242	直线轴承LHMRD10.SLDPRT	200.50K
243	直线轴承LMU8.SLDPRT	206.50K
244	磁铁直径10厚6.SLDPRT	195.50K
245	磁铁直径8厚度3.SLDPRT	162.00K
246	联轴器CPJC20RDφ6.35-φ8.SLDPRT	324.00K
247	联轴器CPS-φ6.35-φ8.SLDPRT	219.00K
248	联轴器CPSWWKΦ19-Φ19（高刚性膜片型）.SLDPRT	319.00K
249	腳杯NFJNS16-130.SLDPRT	166.00K
250	腳輪.SLDPRT	308.50K
251	轴承32911.SLDPRT	219.50K
252	轴承6802zz.SLDPRT	279.50K
253	轴承B6003ZZ.SLDPRT	217.00K
254	轴承B603ZZ.SLDPRT	216.50K
255	轴承B6800ZZ.SLDPRT	205.50K
256	轴承B685ZZ.SLDPRT	209.00K
257	轴承B688ZZ.SLDPRT	214.50K
258	轴承B6900ZZ.SLDPRT	202.00K
259	轴承SB634ZZ.SLDPRT	218.00K
260	轴承SB6800ZZ.SLDPRT	207.00K
261	轴承SB6909ZZ.SLDPRT	209.50K
262	连轴器CPSφ12-φ12-φ25.SLDPRT	314.00K
263	高温胶粒.SLDASM	339.50K
264	高温胶粒.SLDPRT	192.50K
265	高温胶粒弹簧.SLDPRT	301.00K
266	高温胶粒弹簧导向轴.SLDPRT	163.50K
