(全套带图)飞锤支架工艺及夹具设计[铣宽14槽]（ID:1128698）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
![(全套带图)飞锤支架工艺及夹具设计[铣宽14槽]](https://html.lazystones.com/lazy/1128717/image/0c86749a-64f7-499d-9561-04385a3c1827原图(主)0.png)
![(全套带图)飞锤支架工艺及夹具设计[铣宽14槽]](https://html.lazystones.com/lazy/1128717/image/方案示意.jpg)
![(全套带图)飞锤支架工艺及夹具设计[铣宽14槽]](https://html.lazystones.com/lazy/1128717/image/827b6273-f367-4bb8-a591-021ca3770c37原图(主)0.png)
![(全套带图)飞锤支架工艺及夹具设计[铣宽14槽]](https://html.lazystones.com/lazy/1128717/image/ca53dd73-be8d-484a-a97f-2ddccc0029ea原图(主)0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17105135261284.zip | 1.30M |
| 2 | 任务266-飞锤支架工艺及夹具设计[铣宽14槽].doc | 244.00K |

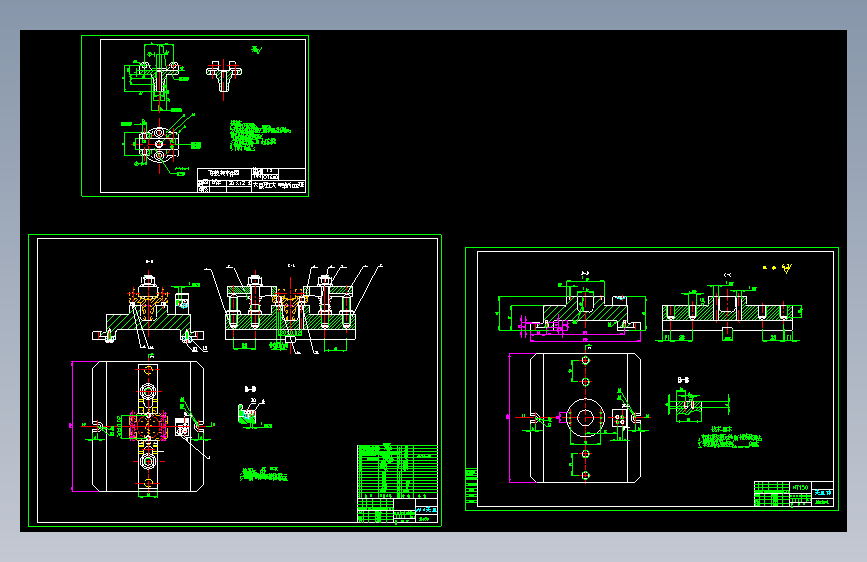

| 3 | 任务266-飞锤支架工艺及夹具设计[铣宽14槽][13号]夹具装配图.dwg | 1.14M |

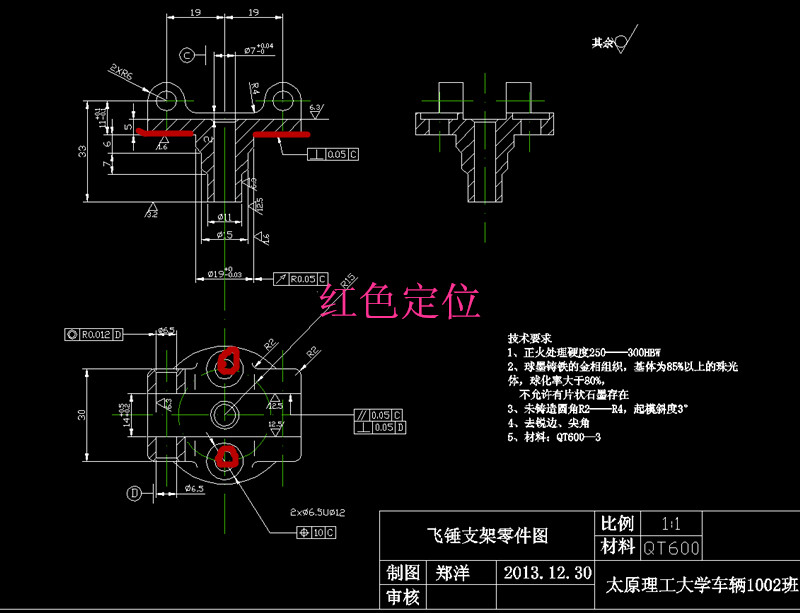

| 4 | 方案示意.jpg | 87.14K |

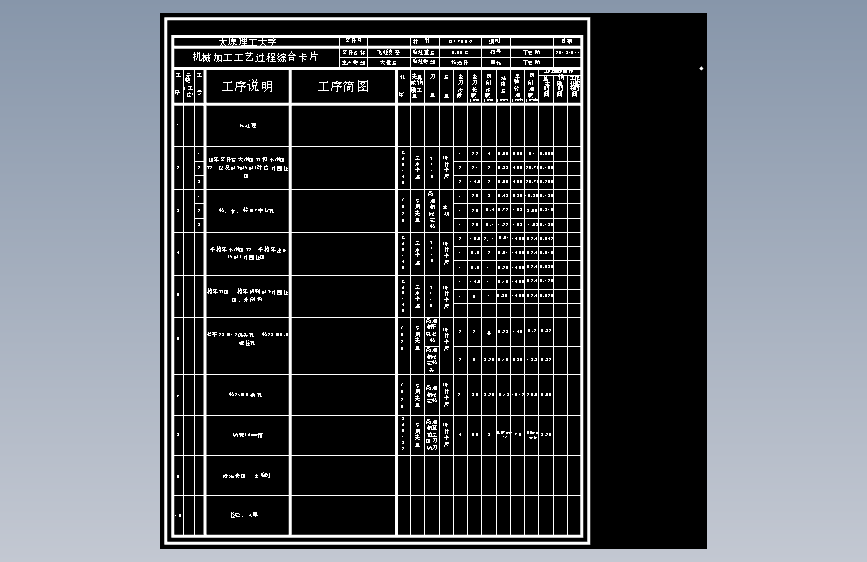

| 5 | 机械加工工艺过程综合卡片.dwg | 94.00K |
