转轴五金活动板的冲压模具设计含10张CAD图（ID:1138650）

设备部件 / 模具类 / 转轴五金活动板的冲压模具设计含10张CAD图

©非原创

122

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17108159141901.zip	976.04K
2	A产品图-工件图.dwg	59.13K

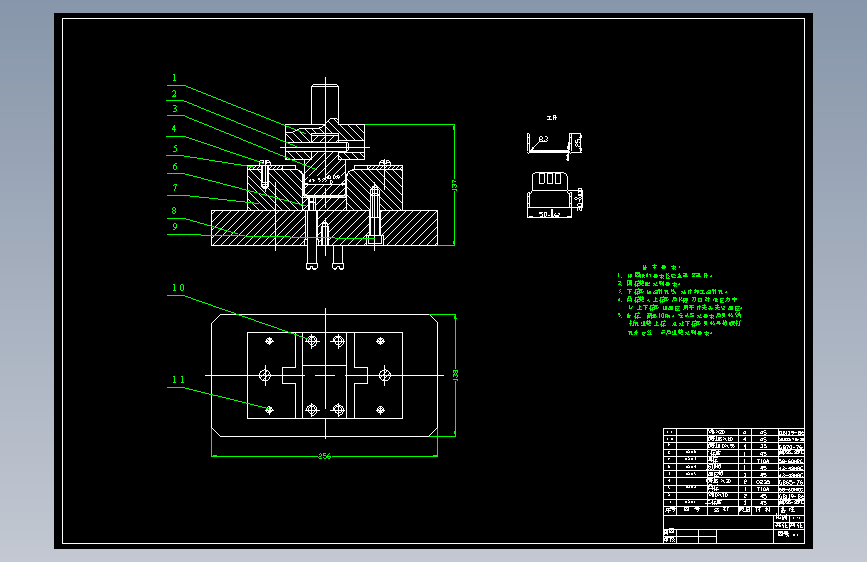

3	A弯曲模装配图.dwg	73.23K

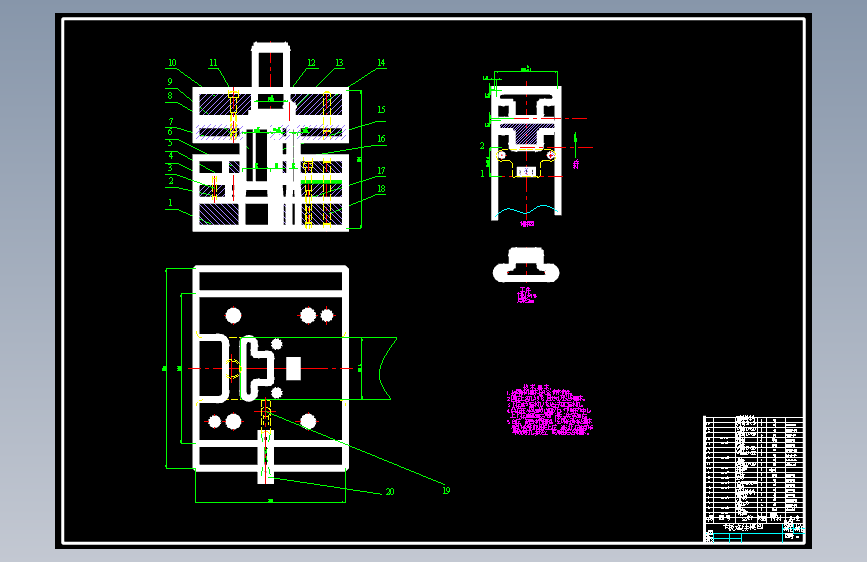

4	A连续模装配图.dwg	93.27K

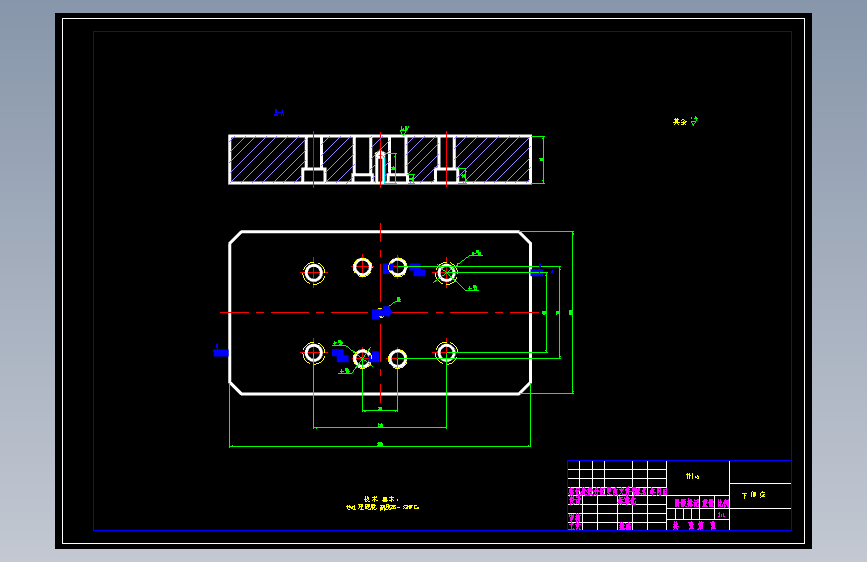

5	下模座.dwg	64.94K
6	倒料班左.dwg	58.56K

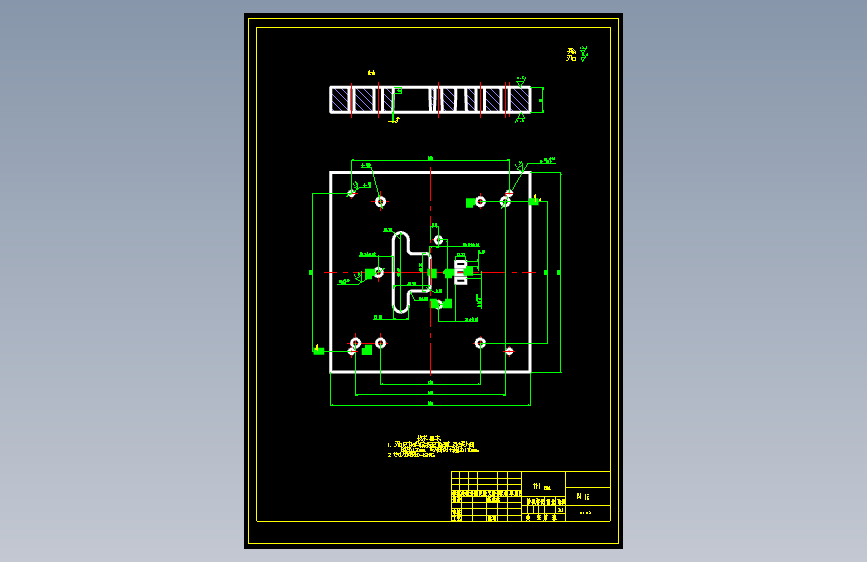

7	凹模.dwg	99.55K
8	反顶板.dwg	56.57K
9	垫板.dwg	60.85K

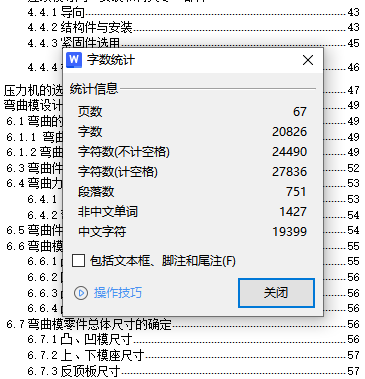

10	字数.png	18.56K

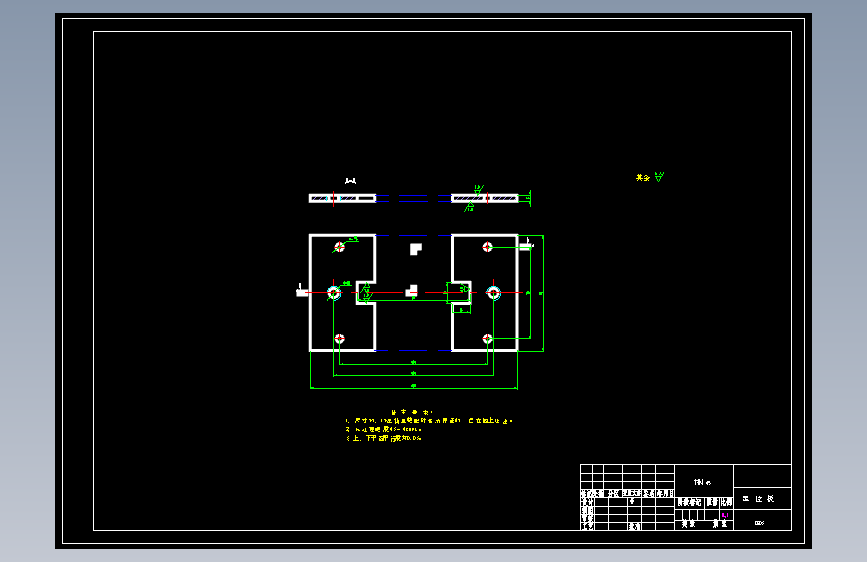

11	定位板.dwg	66.20K
12	导料版右.dwg	58.04K
13	摘要.png	19.97K

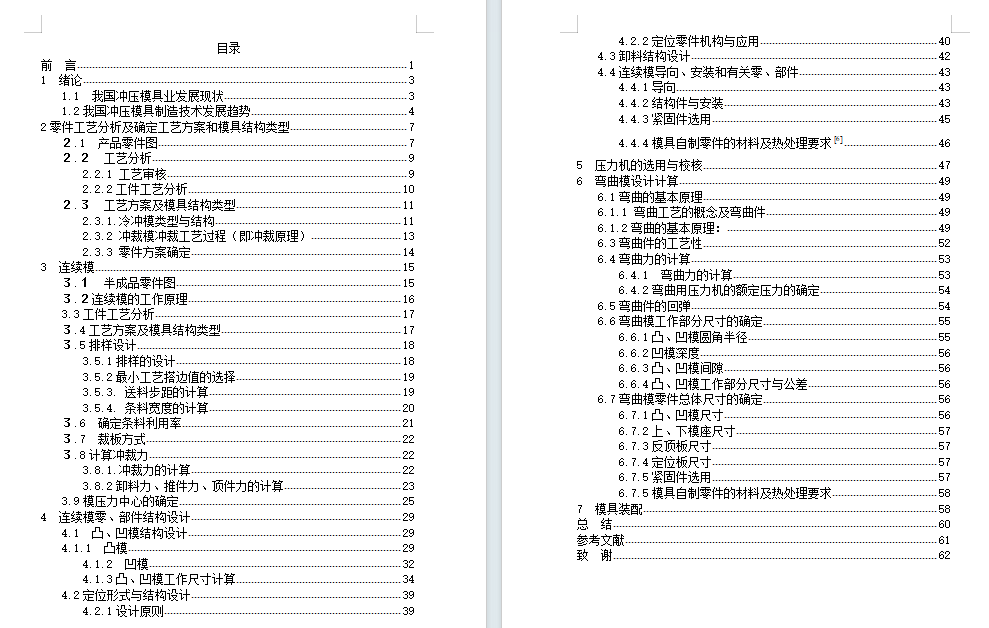

14	目录.png	37.45K

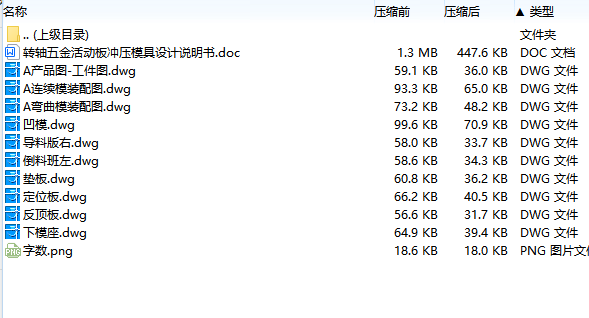

15	设计所包含文件.png	23.27K
16	转轴五金活动板冲压模具设计说明书.doc	1.27M

此图纸下载需要90金币

立即下载

发布者

设计吧

创作: 5032

粉丝: 44

加入时间：2024-02-20

私信

关注

模型信息

图纸格式：dwg

文件大小：999.46KB

所需金币：90

上传时间：2024-03-19 10:38:35

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

图纸简介

模具工业是现代工业发展的基础，冲压模具是模具工业的重要组成部分。近年来，与机械相关的各个行业都越来越重视模具的设计与应用，不仅是因为模具已发展成为一项比较成熟的共性技术，同时还因为模具在现代工业中发挥越来越重要的作用。在这次毕业设计中，先介绍了卡板的结构，对其工艺特点进行分析，再根据其结构特点对模具进行设计。其中重点阐述了成形该零件的级进模的排样设计、工位设计、模具总体结构设计、模具凸、凹模设计、固定板设计及抬顶料装置、卸料板结构及各零部件材料、热处理技术要求等。还介绍了单工序弯曲模的设计。该模具结构简单，加工质量好，生产效率高。
