某公寓式办公楼群楼通风空调图（ID:1139962）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17108447113819.zip | 5.72M |

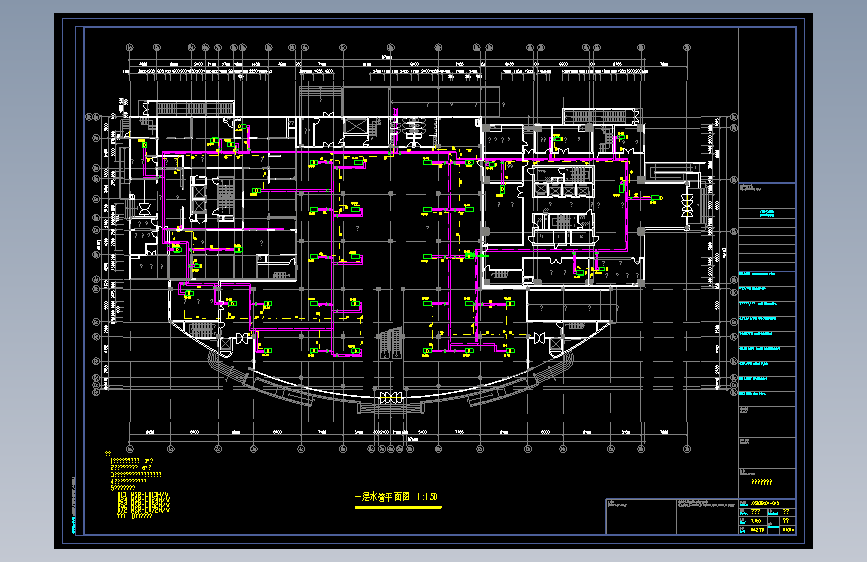

| 2 | 一层水管平面图.dwg | 547.75K |
| 3 | 一层空调风管平面图.dwg | 506.91K |

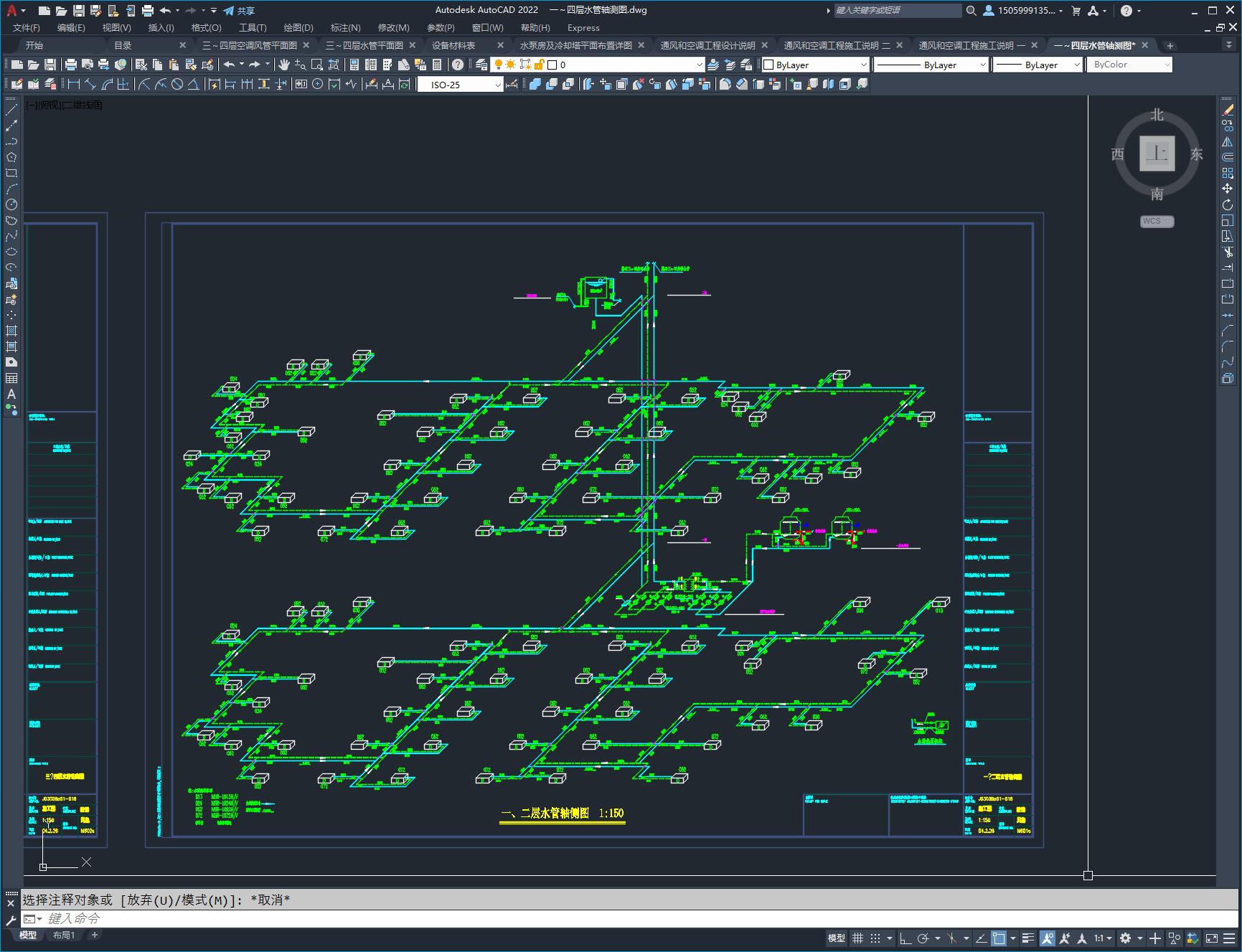

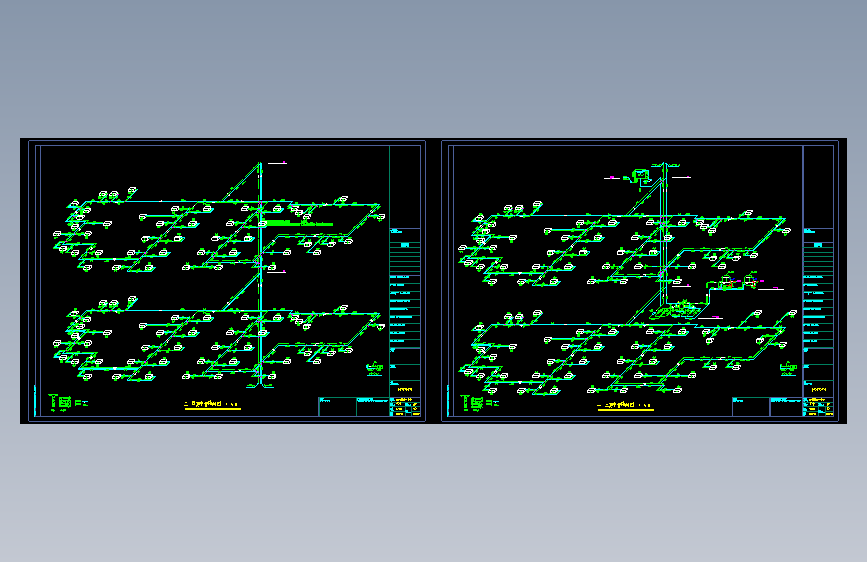

| 4 | 一～四层水管轴测图.dwg | 605.06K |

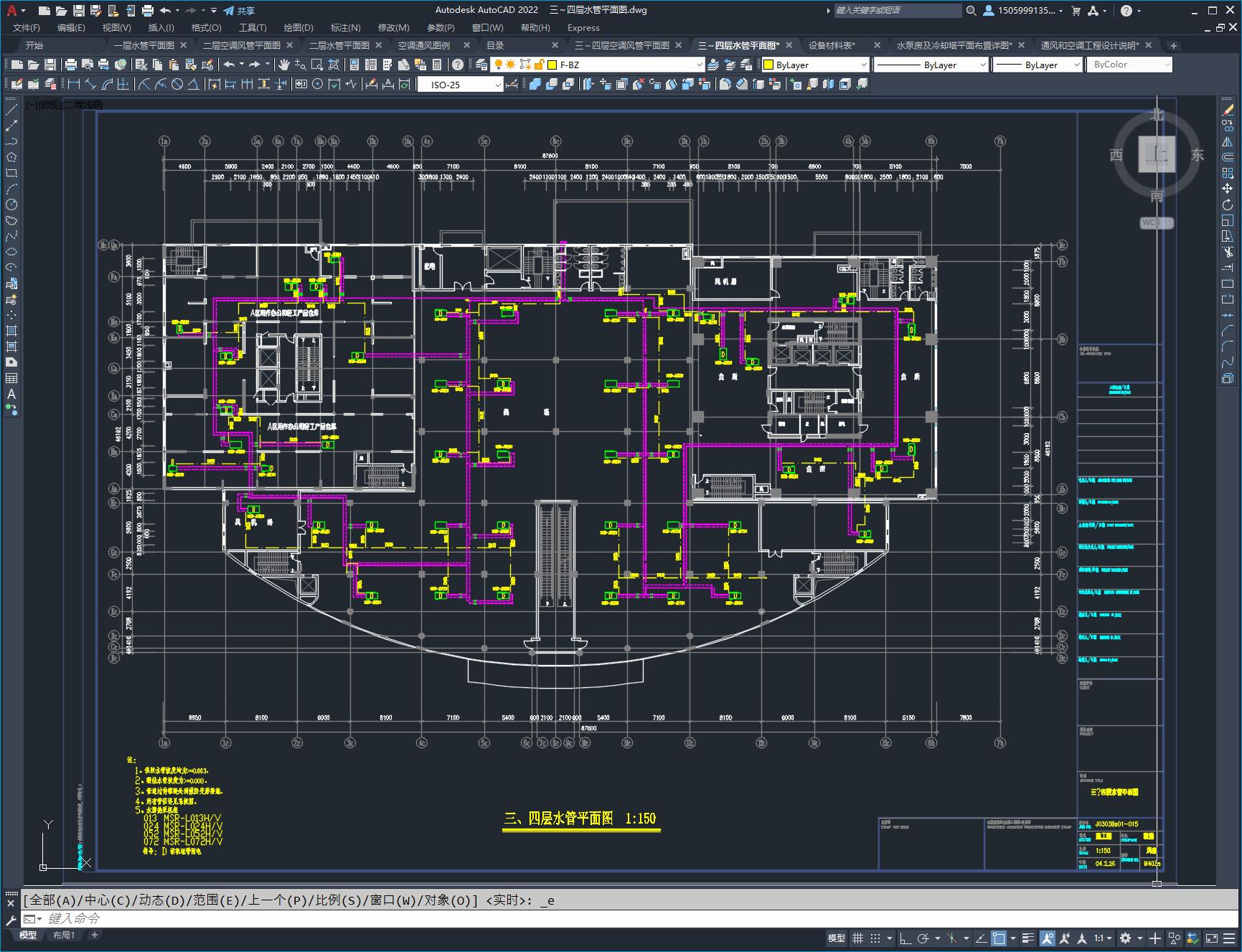

| 5 | 三～四层水管平面图.dwg | 546.78K |
| 6 | 三～四层空调风管平面图.dwg | 715.44K |

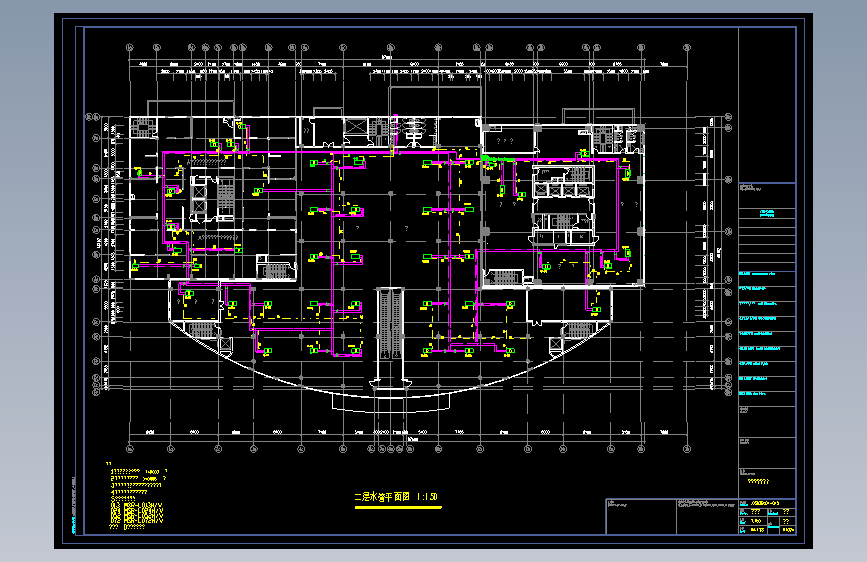

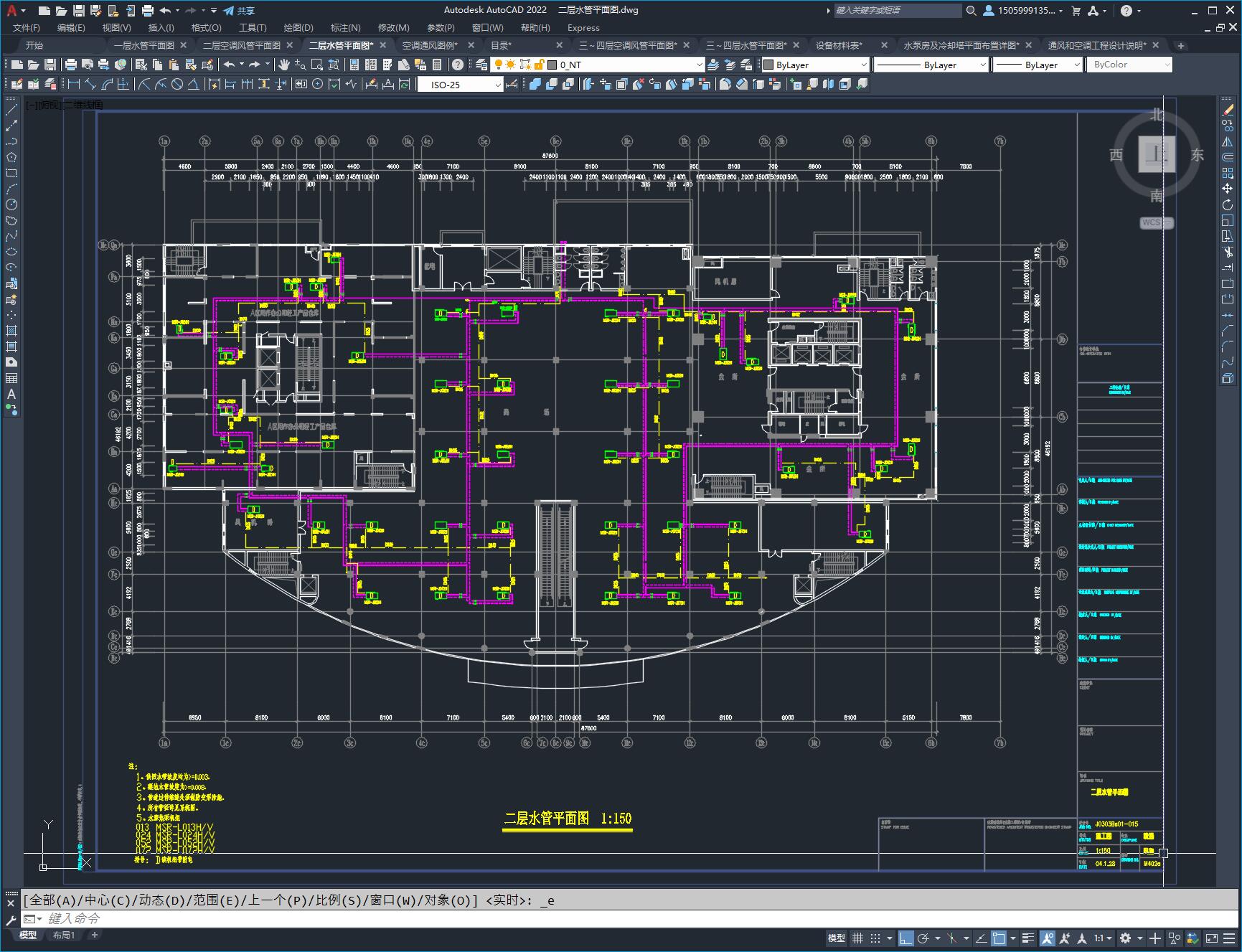

| 7 | 二层水管平面图.dwg | 548.84K |

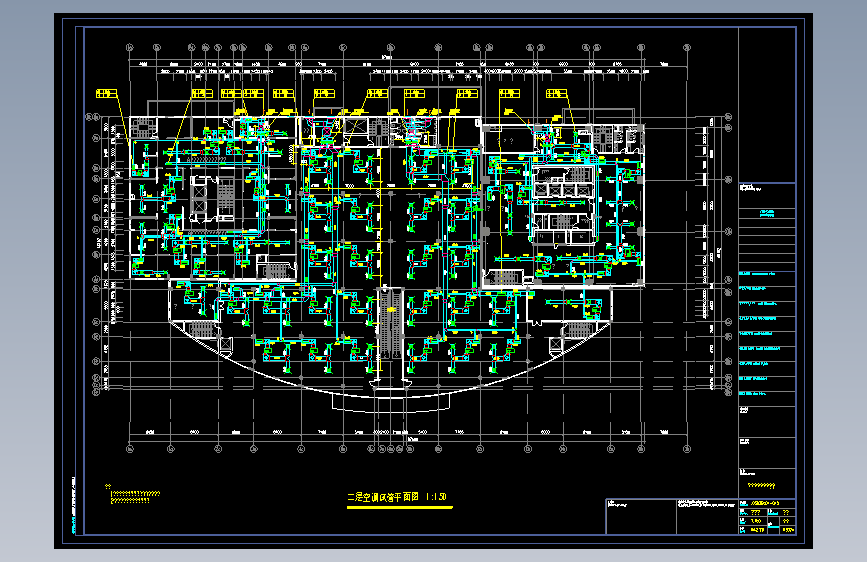

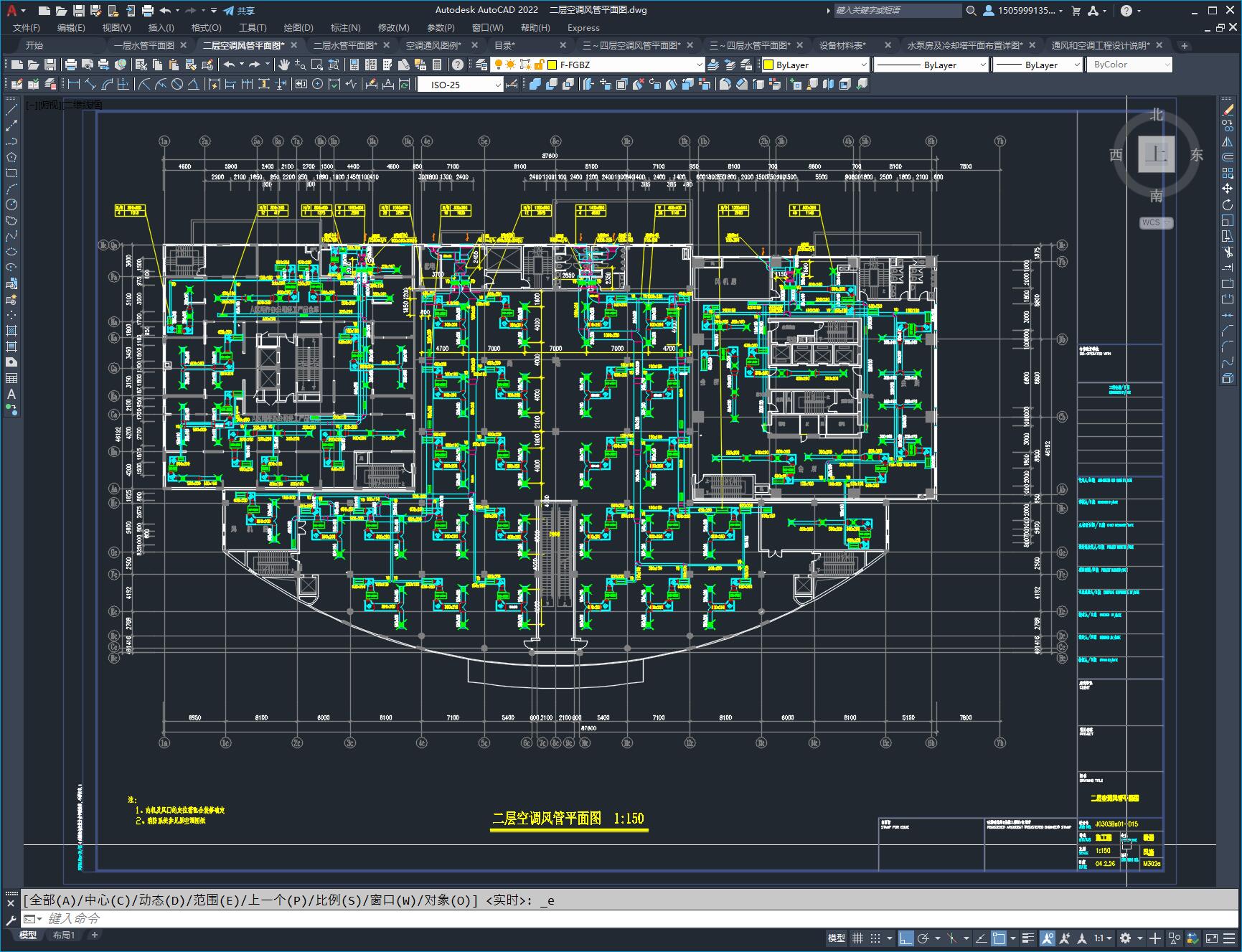

| 8 | 二层空调风管平面图.dwg | 727.47K |

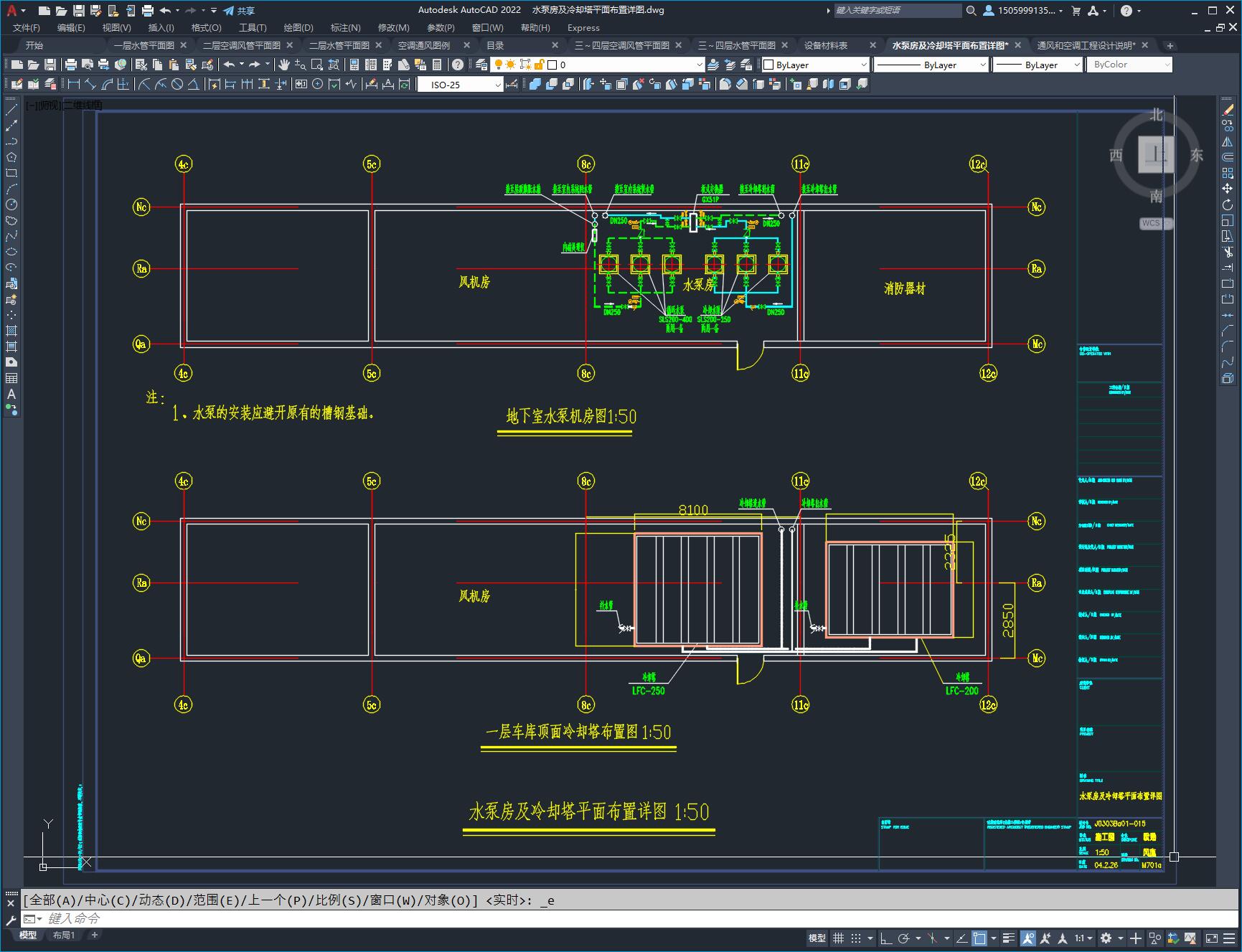

| 9 | 水泵房及冷却塔平面布置详图.dwg | 485.75K |
| 10 | 目录.dwg | 170.84K |

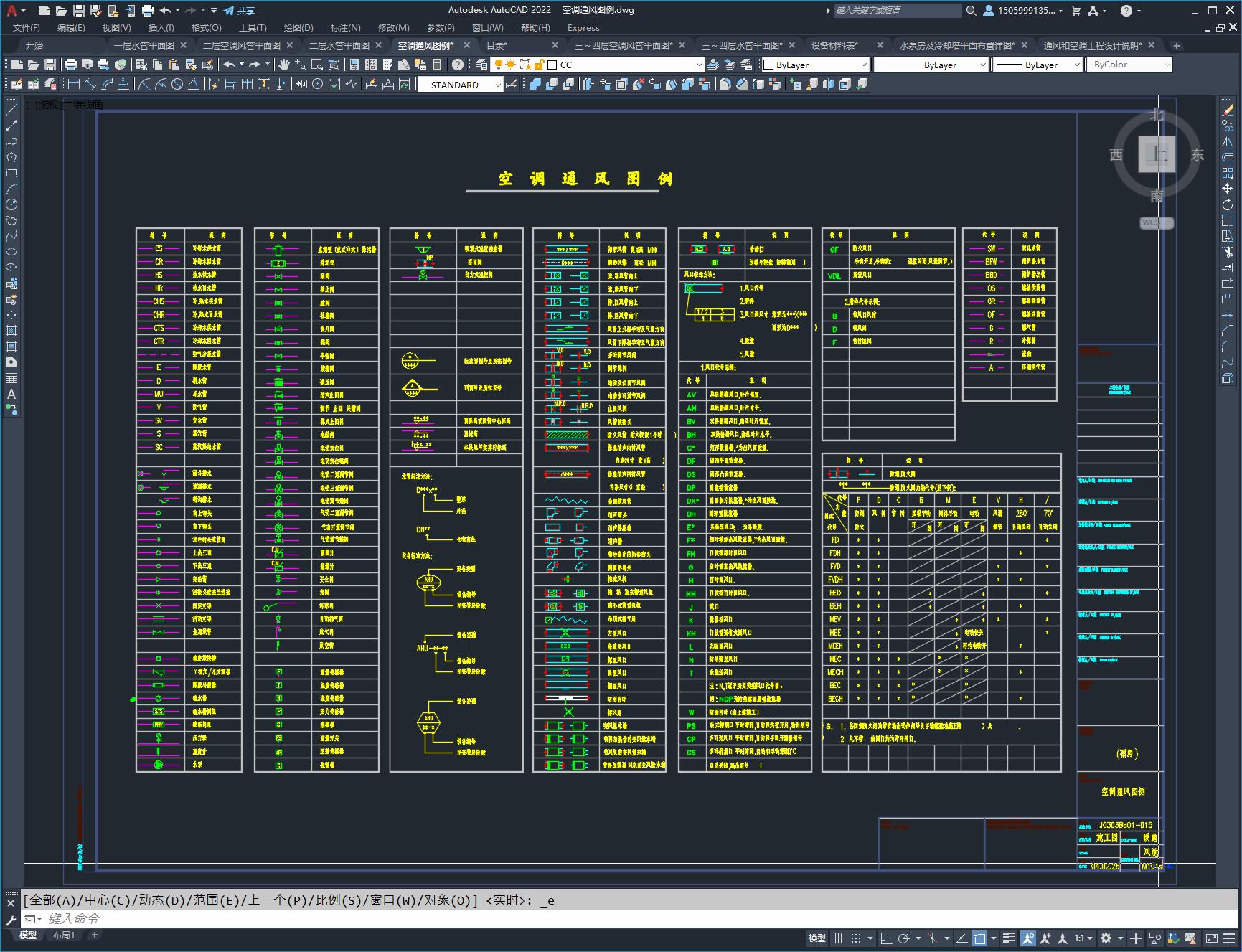

| 11 | 空调通风图例.dwg | 446.84K |
| 12 | 设备材料表.dwg | 367.66K |
| 13 | 通风和空调工程施工说明一.dwg | 364.69K |
| 14 | 通风和空调工程施工说明二.dwg | 367.13K |
| 15 | 通风和空调工程设计说明.dwg | 432.19K |
此图纸下载需要65金币
立即下载
发布者
辛奇迹
创作: 2458
粉丝: 6
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：5.86M
所需金币：65
上传时间：2024-03-19 18:38:35
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介
本工程为XXXXX裙房空调工程，总建筑面积约14000平方米,设地下一层、地上四层,其中一~四层为裙房，内设有商场、餐厅等一流服务设施。设计范围:1、空调系统的设计；2、消防系统设计不在本次设计范围内,消防系统设计详见2003年12月所出的一套暖通专业图纸；3、机械排风系统设计。
所选空调机组为热泵机组，外区设备配置辅助电加热，在冬季极端温度下采用辅助电加热采暖。本工程选用各机组独立工作的单体式水环热泵空调系统，每台机组通过由闭合水路构成的水环连接。
