某商住楼空调采暖图（ID:1145119）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1710903371863.zip | 1.99M |
| 2 | 某商住楼空调采暖图.dwg | 2.27M |
此图纸下载需要65金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：2.04M
所需金币：65
上传时间：2024-03-20 10:56:12
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

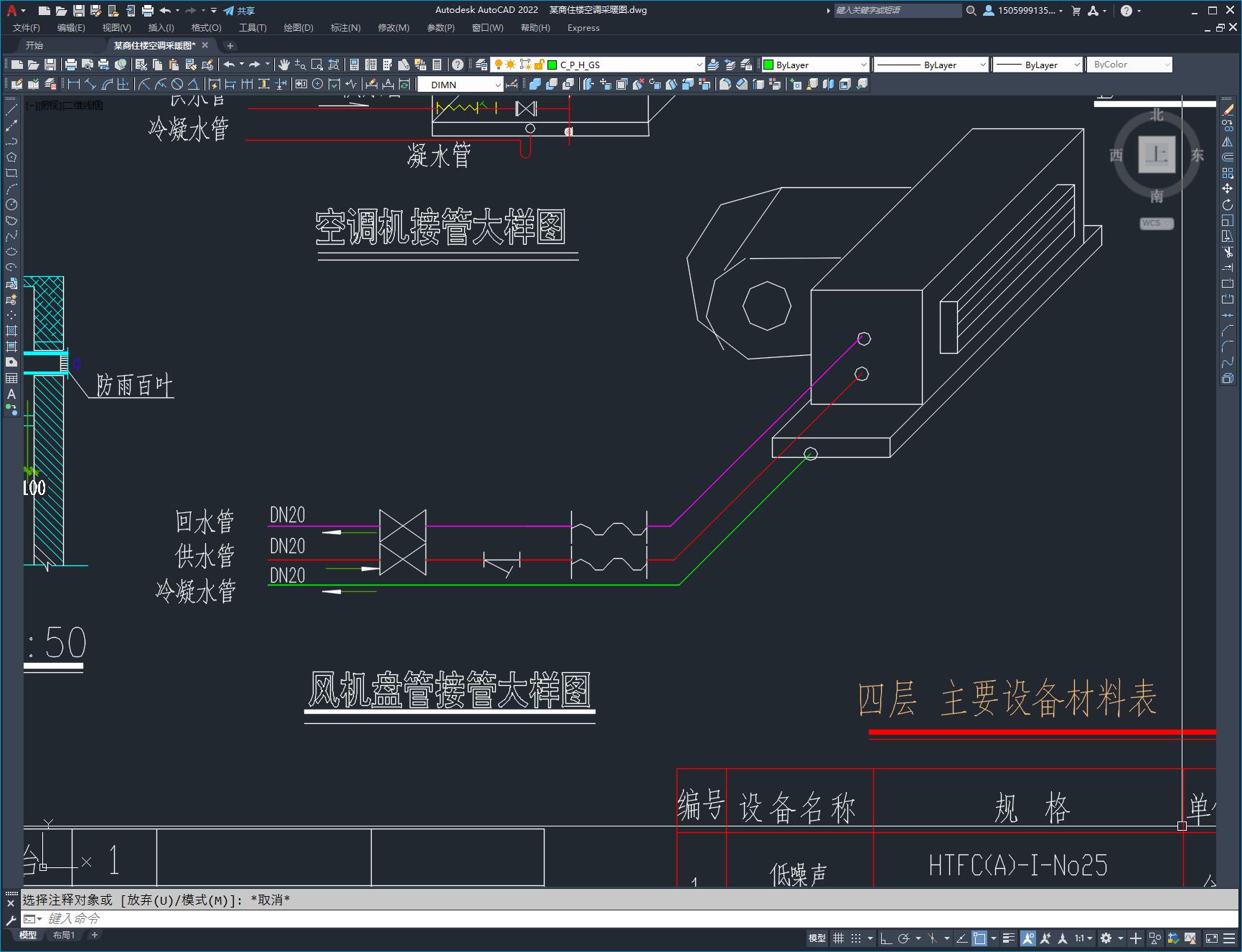

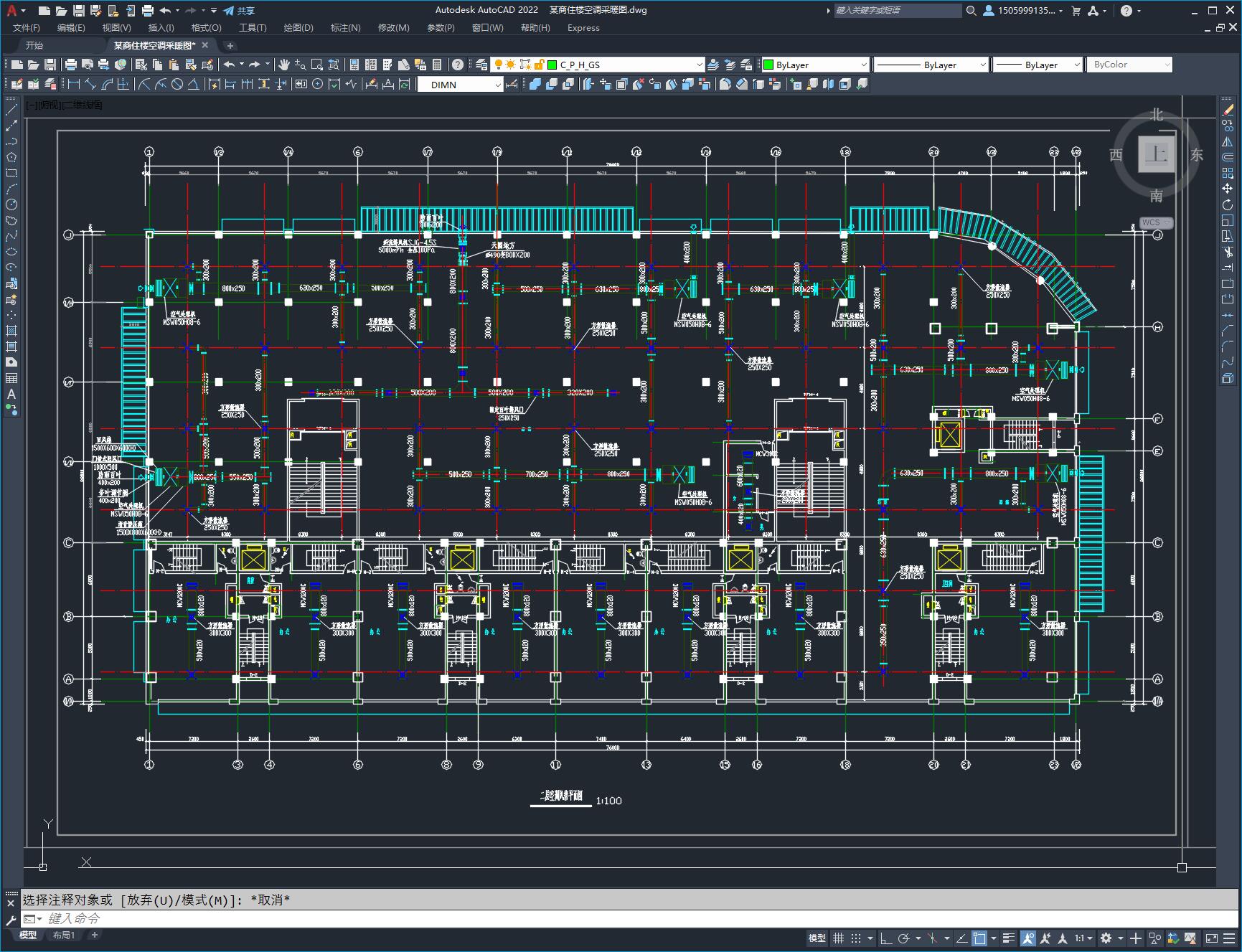

本工程为**地区机焦物资经销公司商住楼,地上十六层，地下一层；其中地下室为车库及设备用房，一二三层为商场和门市，四层办公室和住宅，五-十六层为住宅，建筑面积约为20000m.
本工程空调冷负荷为QL=1024KW,空调热负荷Qr=900KW。每层商场采用全空气系统，门市采用风机盘管系统.其中空调新风系统采用低速风管空气系统。
采暖采用分户计量双管下供下回式系统，其中供、回水干管敷设在地下室内，各层内供回水干管埋置于地板之上70mm的面层内。各户入口装置选用分户计量表箱，设置在管道井内。
