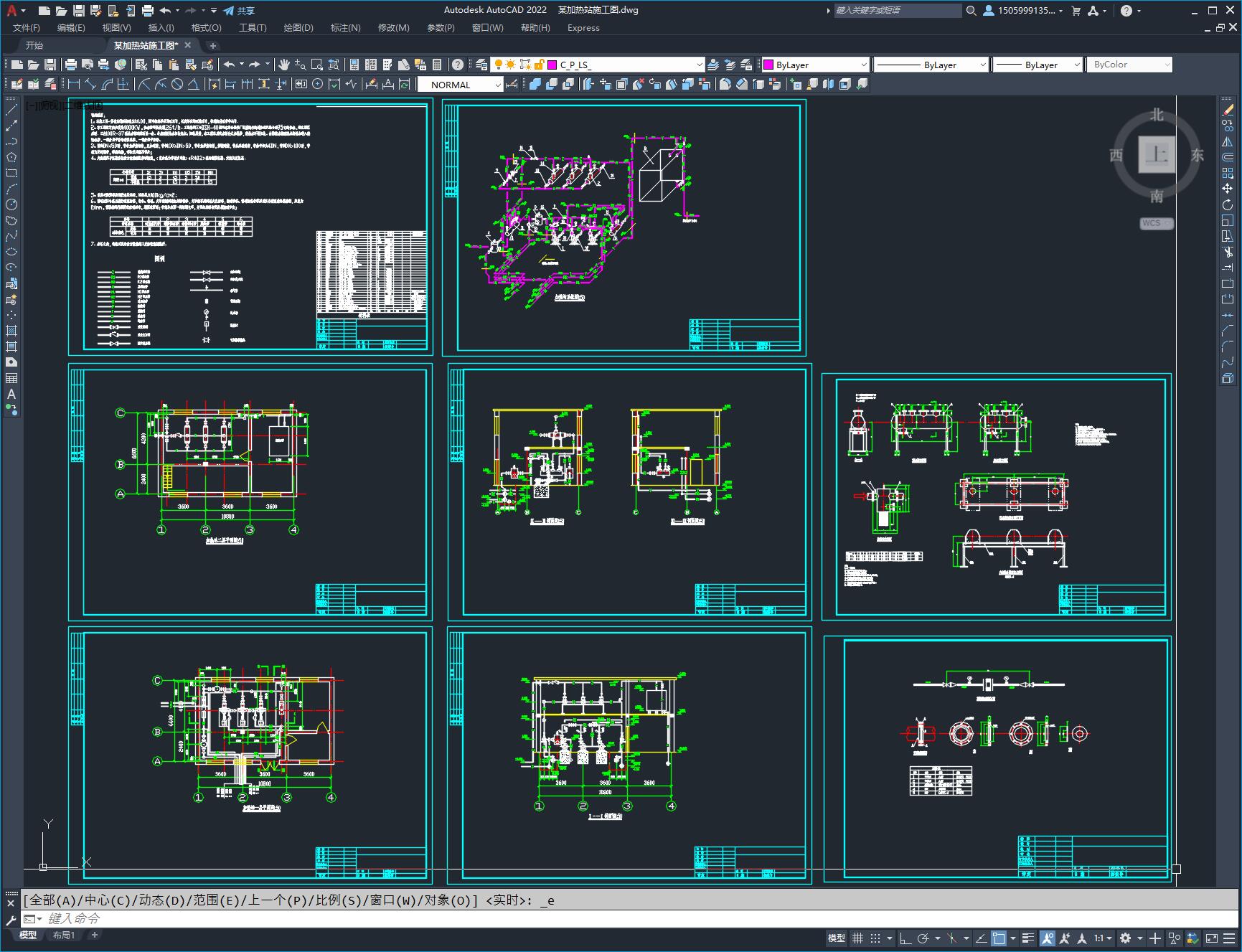

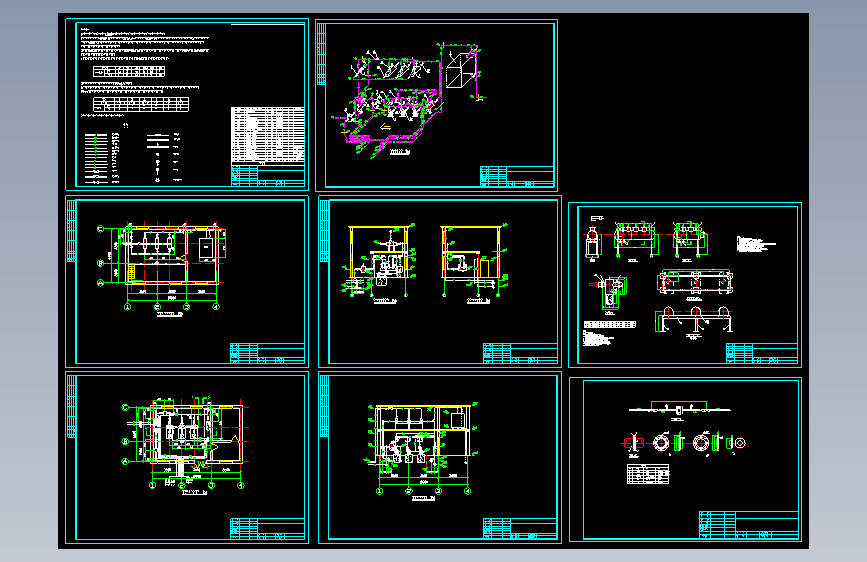

某加热站施工图（ID:1145391）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17109262484930.zip | 351.45K |
| 2 | 某加热站施工图.dwg | 424.00K |
此图纸下载需要30金币
立即下载
发布者
辛奇迹
创作: 2477
粉丝: 9
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：359.88KB
所需金币：30
上传时间：2024-03-20 17:17:29
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

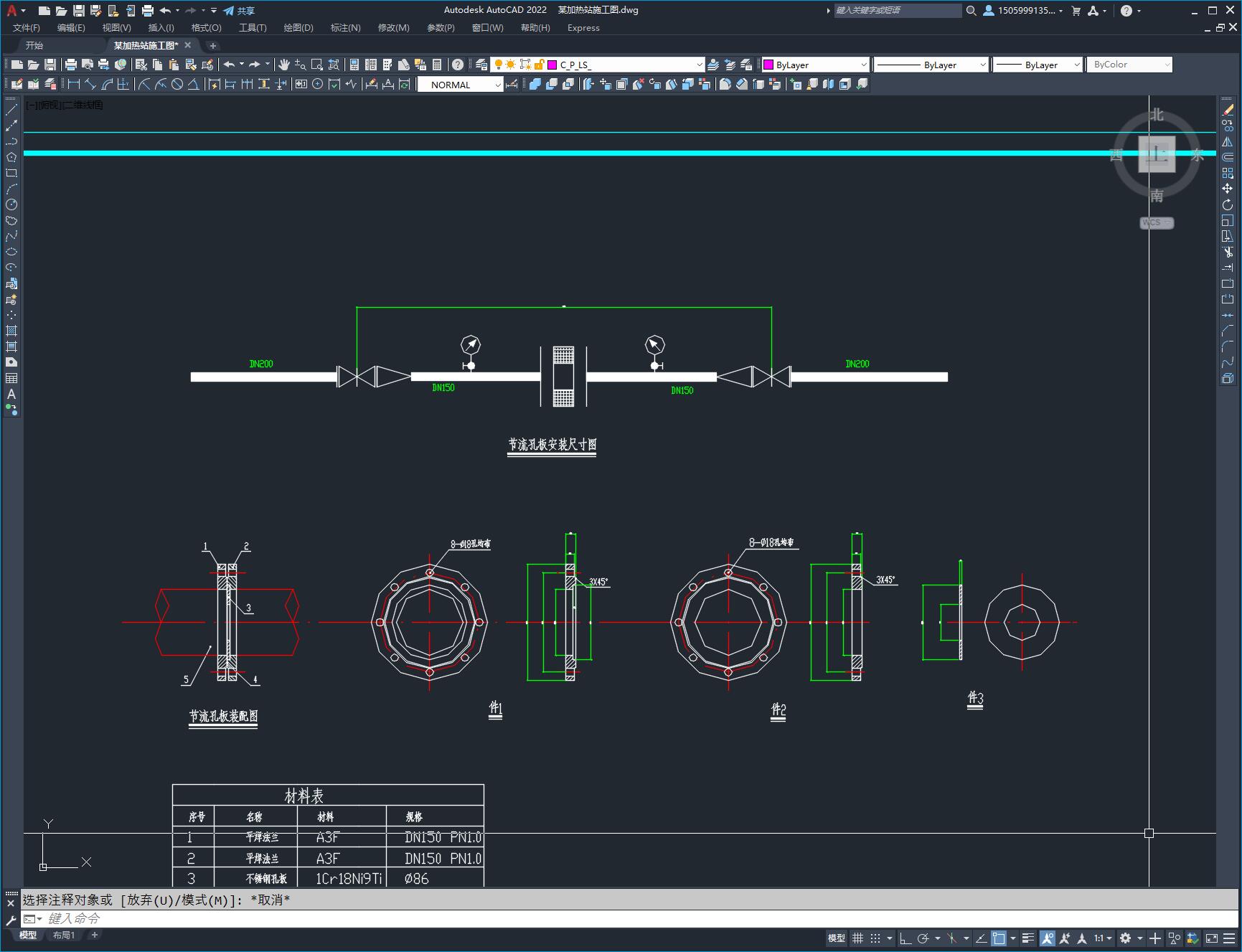

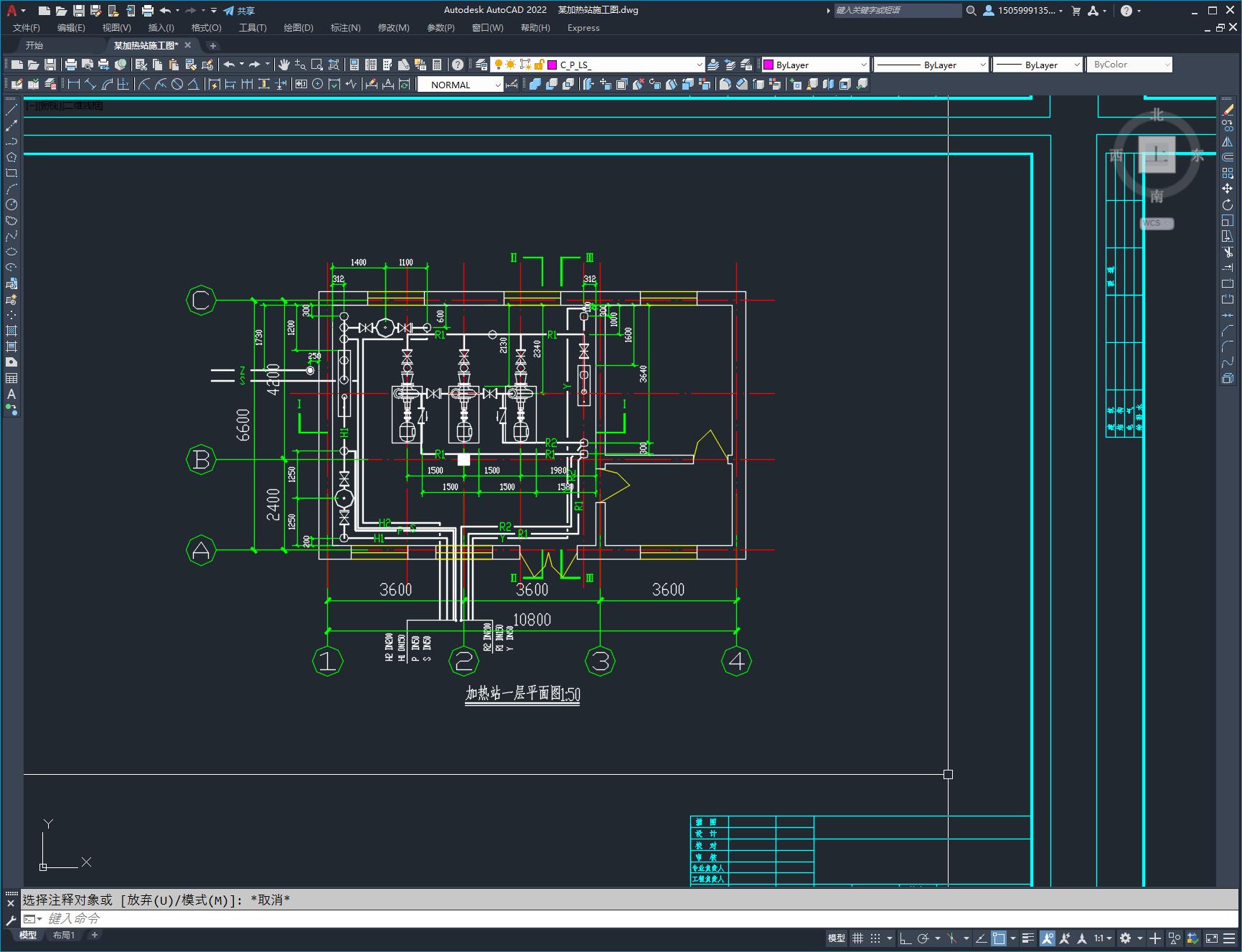

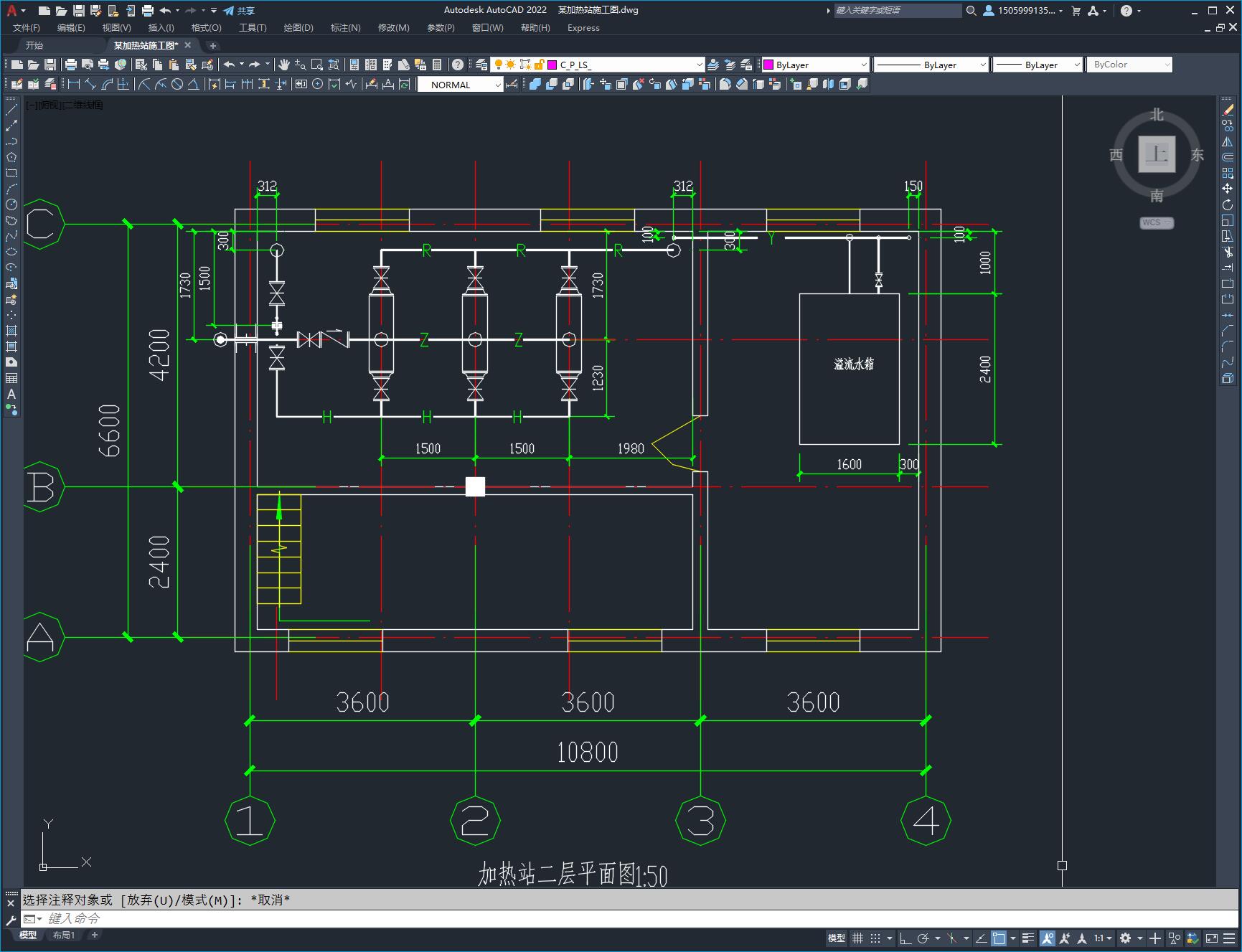

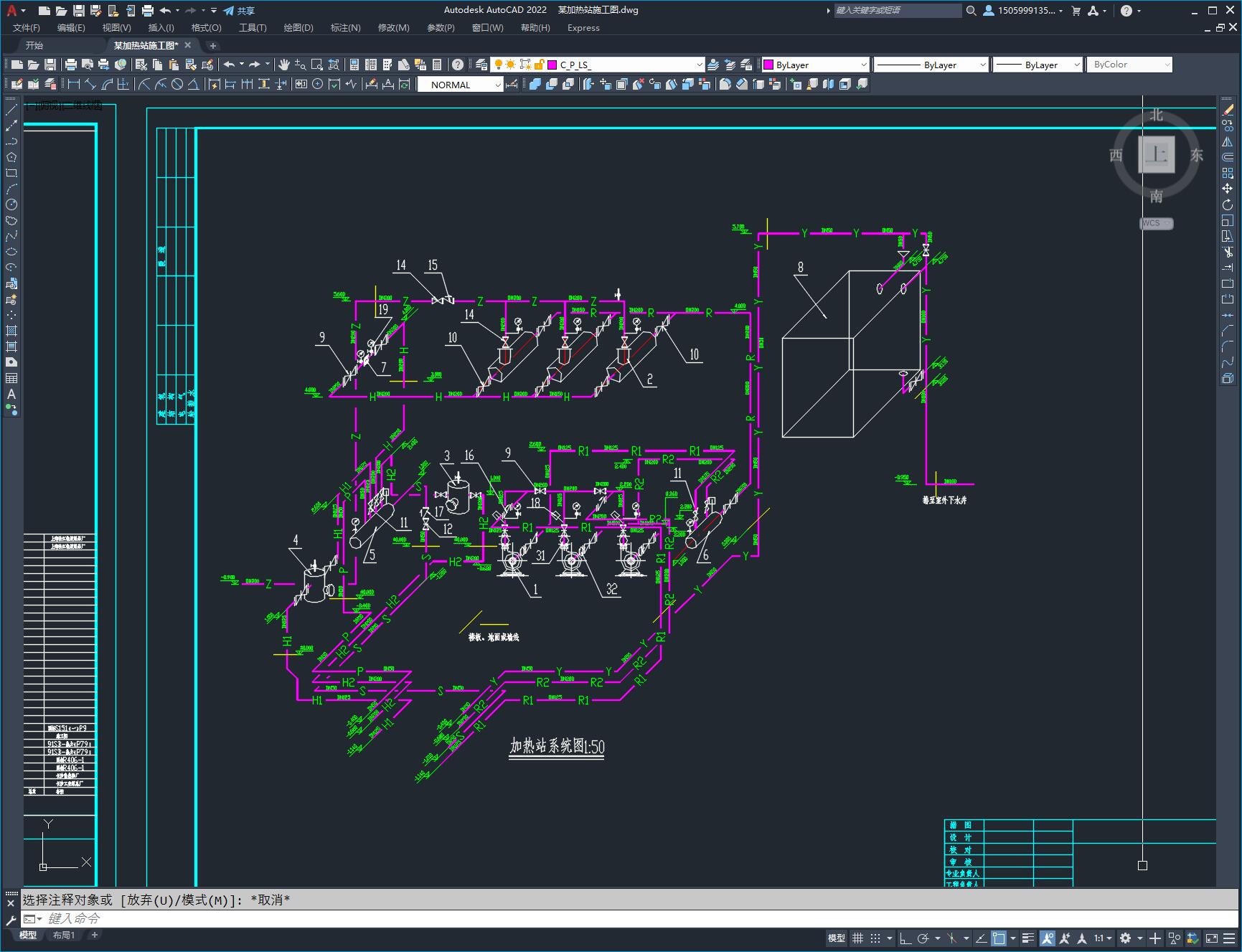

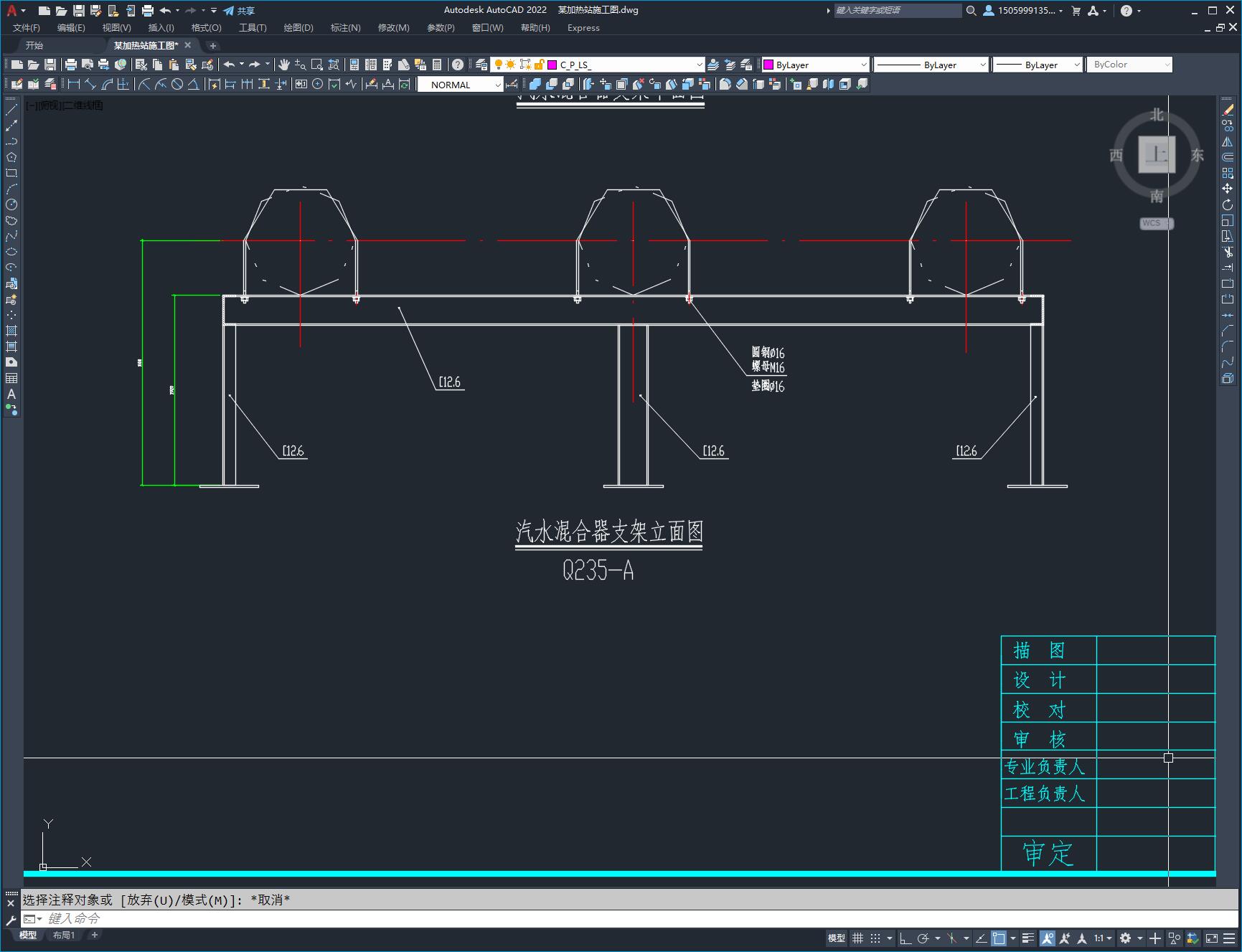

本工程设计热负荷为4000KW，热水循环流量为126t/h。工程采用三台QSH—40型汽水混合器将厂区输送来的过热蒸汽混合成95℃的热水，供生活区采暖。三台100R—37型热水循环泵两用一备。考虑到凝结水回收成本、回收质量，本工程采用汽水混合式加热器，凝结水不做回收。由膨胀水箱溢流来的热水进入溢流水箱，一部分用于补给采暖系统，一部分用于洗涤。
管径DN≤50时，管材为焊接钢管，丝扣连接；管径100≥DN＞50，管材为焊接钢管，焊接连接，弯头采用煨弯，弯曲半径为4DN；管径DN＞100时，管材为无缝钢管，焊接连接，弯头采用热压弯头；
