等臂杠杆的加工工艺装备规程及钻Φ25大孔夹具设计含4张CAD图-版本3（ID:1153753）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
0.png)
0.png)
0.png)

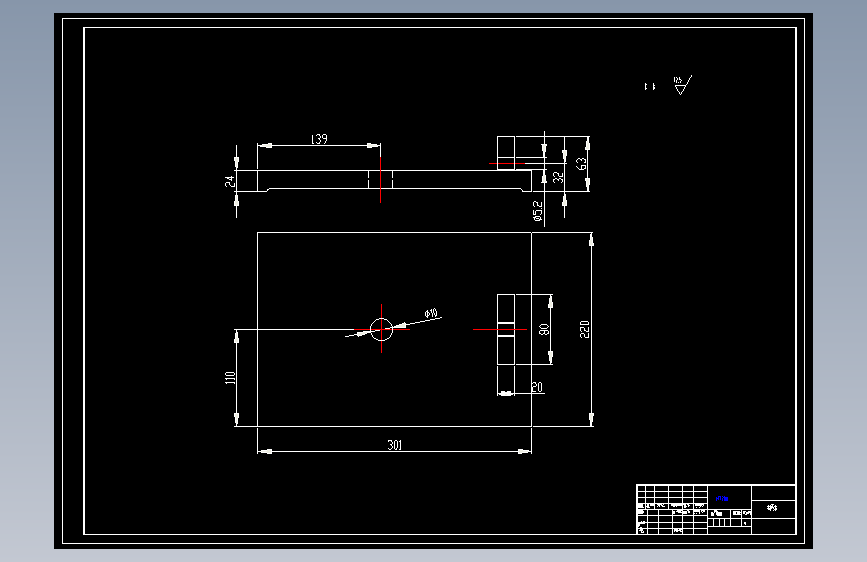

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17110165156834.zip | 2.95M |
| 2 | A钻φ25大孔夹具装配图.dwg | 266.09K |
| 3 | 产品零件.dwg | 89.39K |
| 4 | 参考文献资料-若不要请删除.zip | 164.76K |
| 5 | 外文翻译.zip | 342.28K |
| 6 | 字数统计.PNG | 16.55K |
| 7 | 工序卡片.doc | 369.00K |
| 8 | 机械加工工艺过程卡片.doc | 70.50K |
| 9 | 毛坯图.dwg | 69.50K |
| 10 | 等臂杠杆的加工工艺装备规程及钻Φ25大孔夹具设计说明书-版本3.doc | 554.94K |
| 11 | 赠送参考工艺规程-版本1.1.zip | 182.54K |
| 12 | 赠送参考工艺规程-版本2.zip | 294.28K |
| 13 | 赠送参考工艺规程-版本3.zip | 359.52K |
| 14 | 钻φ25大孔夹具体.dwg | 121.31K |

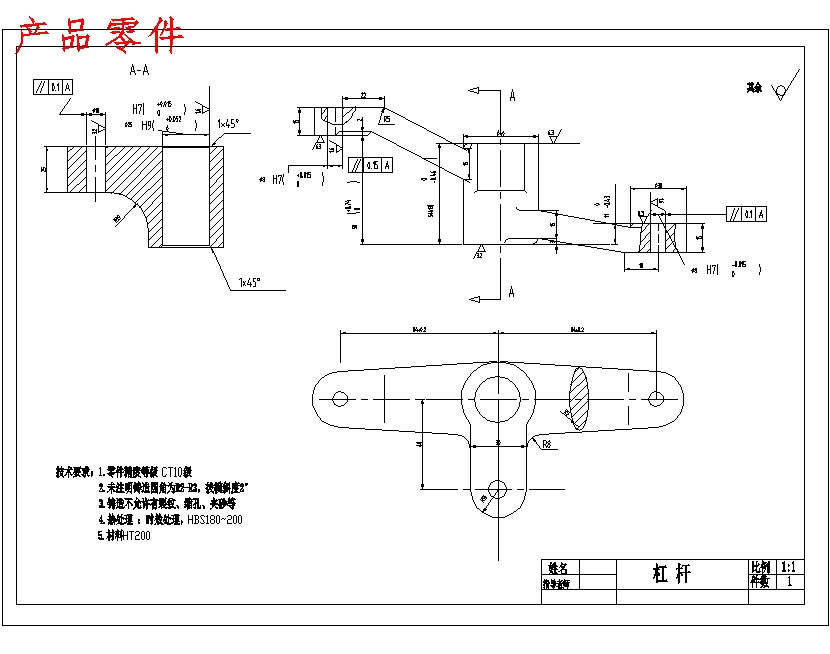

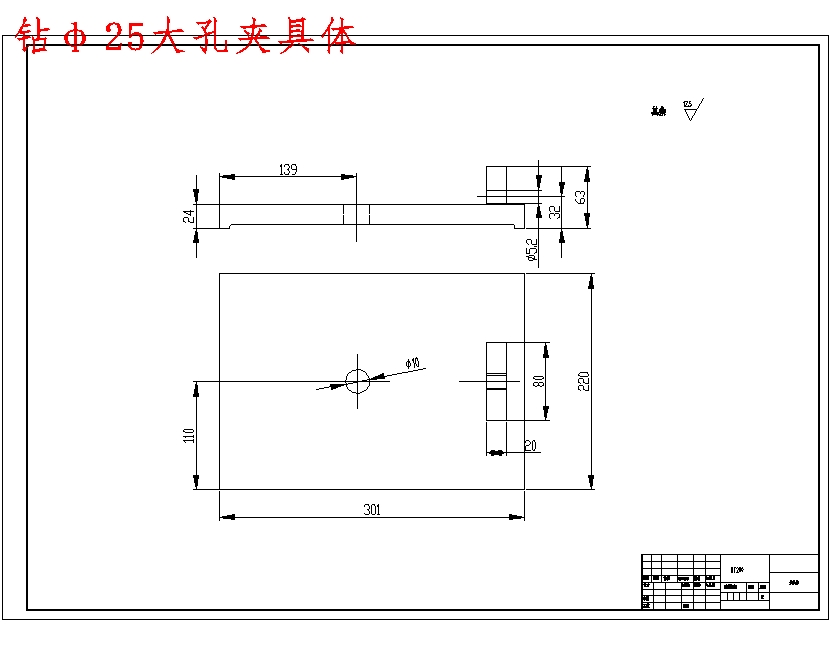

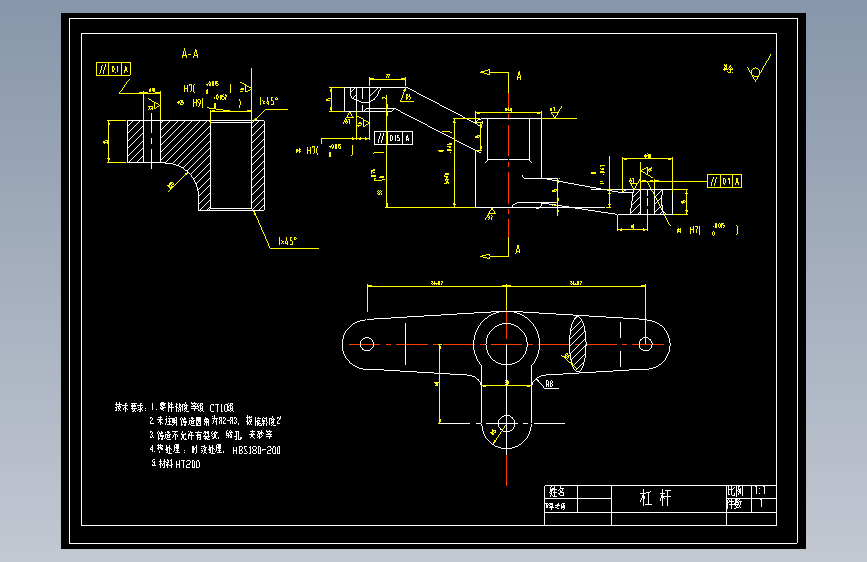

| 15 | 产品零件.jpg | 148.39K |

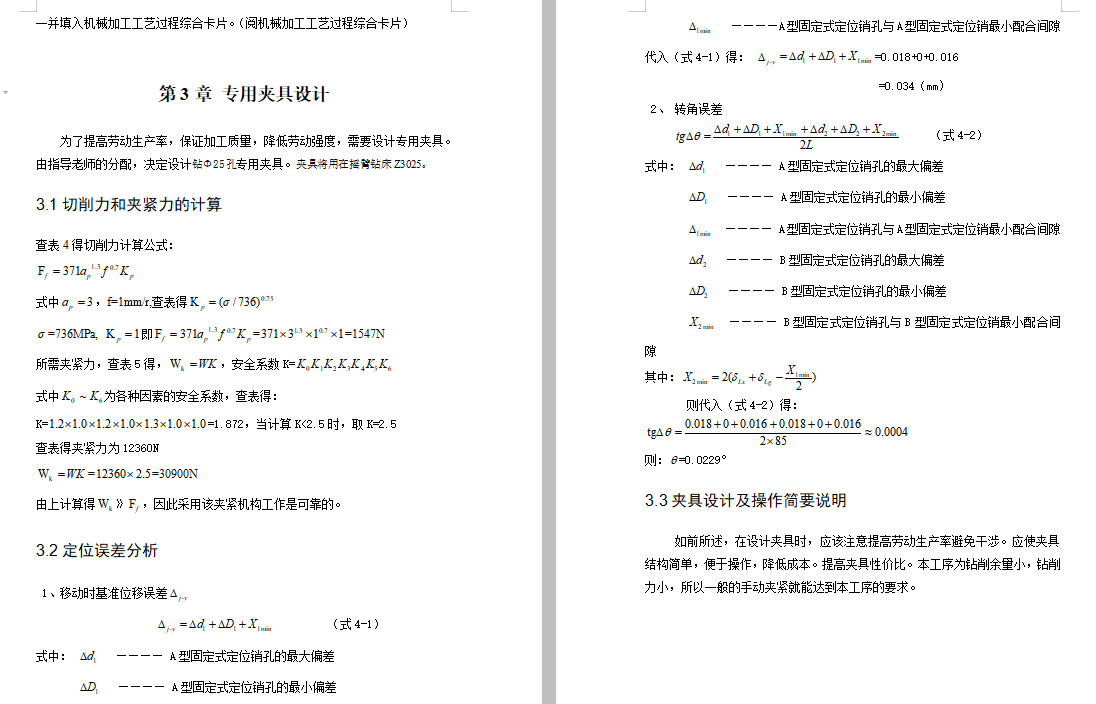

| 16 | 夹具设计部分.PNG | 50.28K |

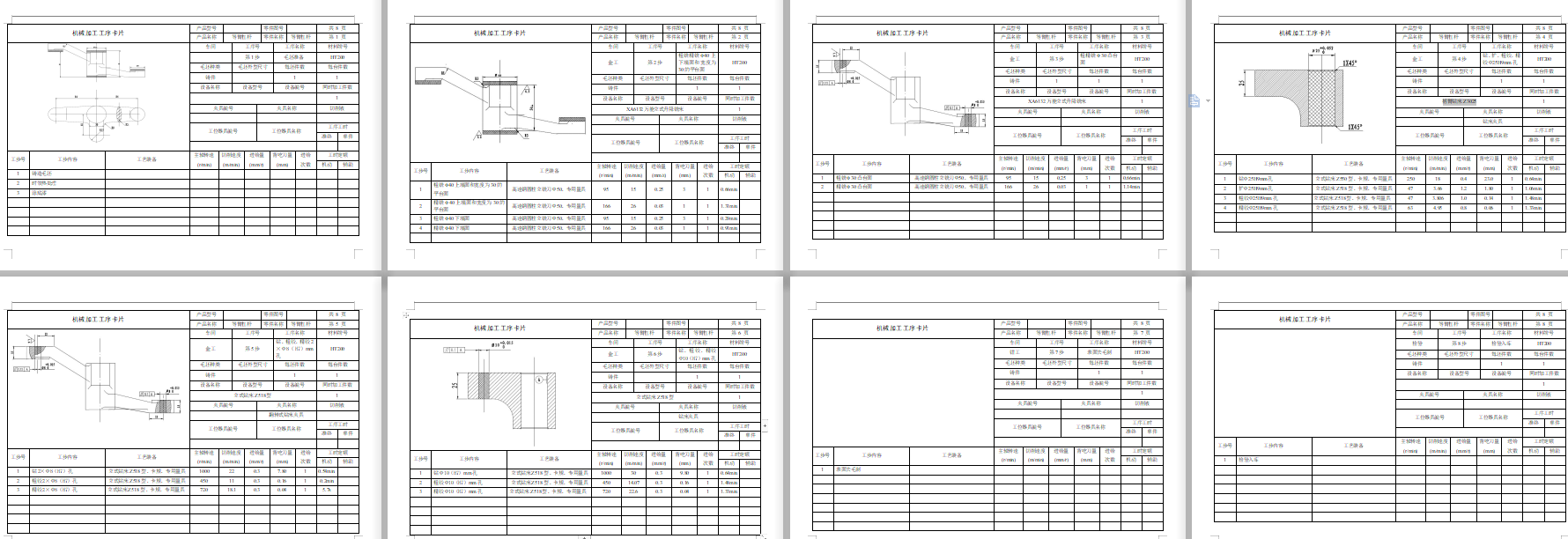

| 17 | 工序卡.PNG | 137.13K |

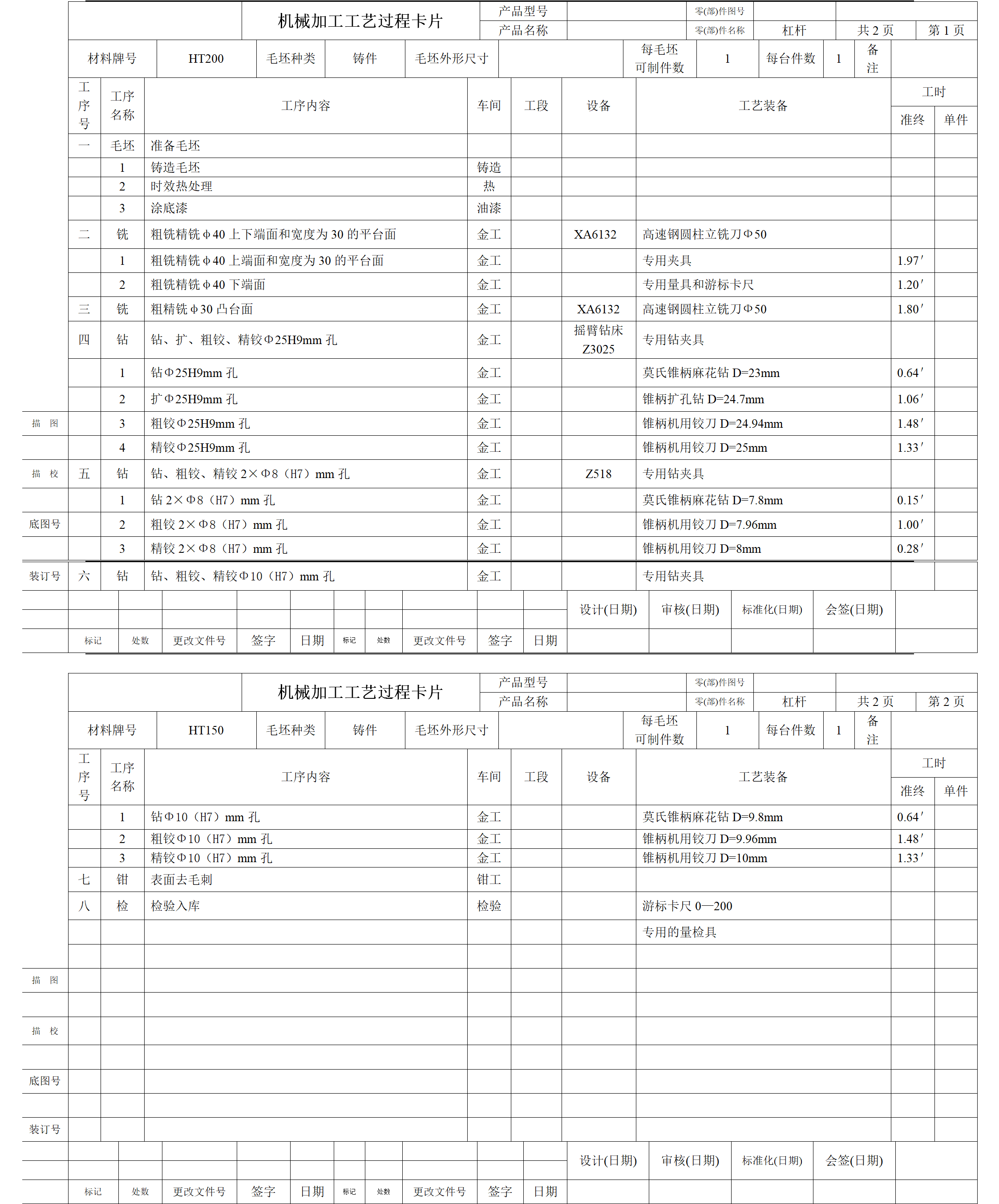

| 18 | 机械加工工艺过程卡片.png | 320.65K |

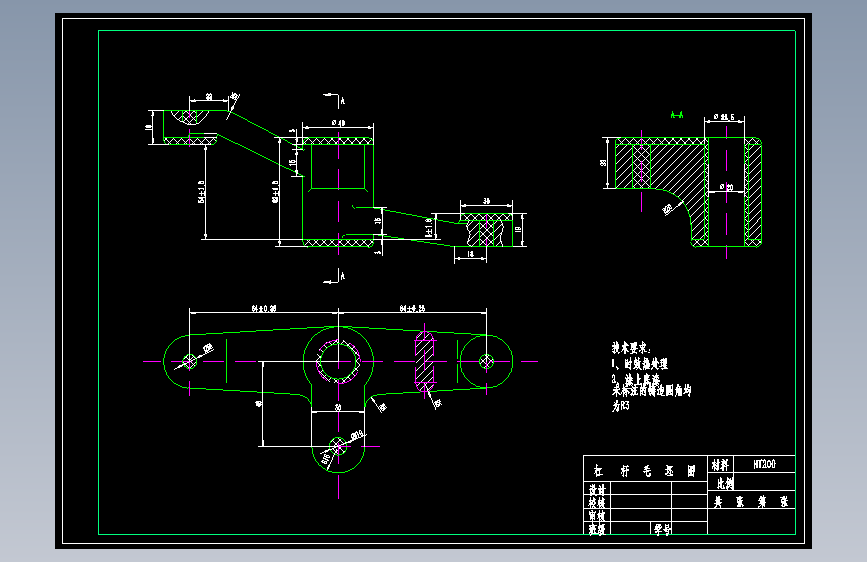

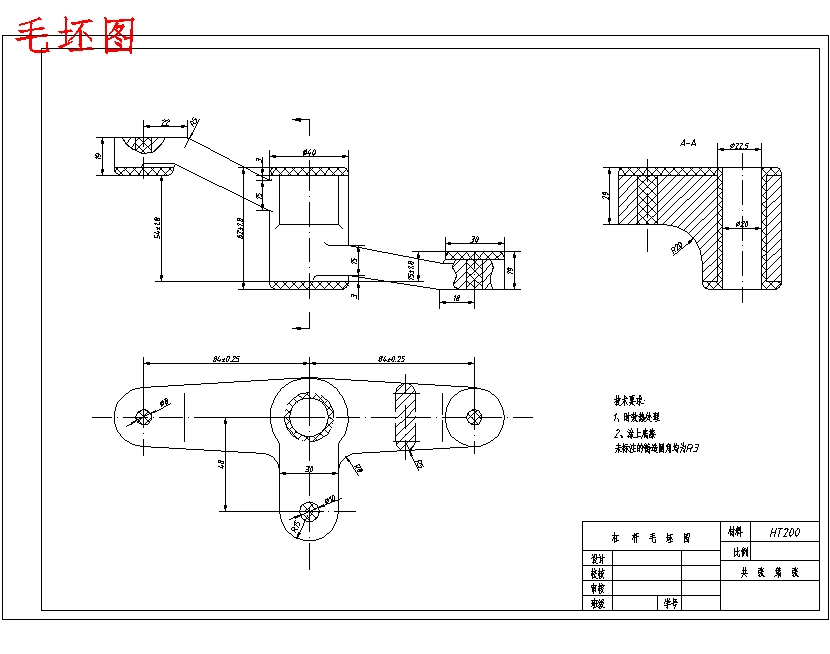

| 19 | 毛坯图.jpg | 139.26K |
| 20 | 设计所包含文件.png | 30.33K |
| 21 | 说明书前4页.pdf | 109.04K |
| 22 | 钻φ25大孔夹具体.jpg | 86.12K |

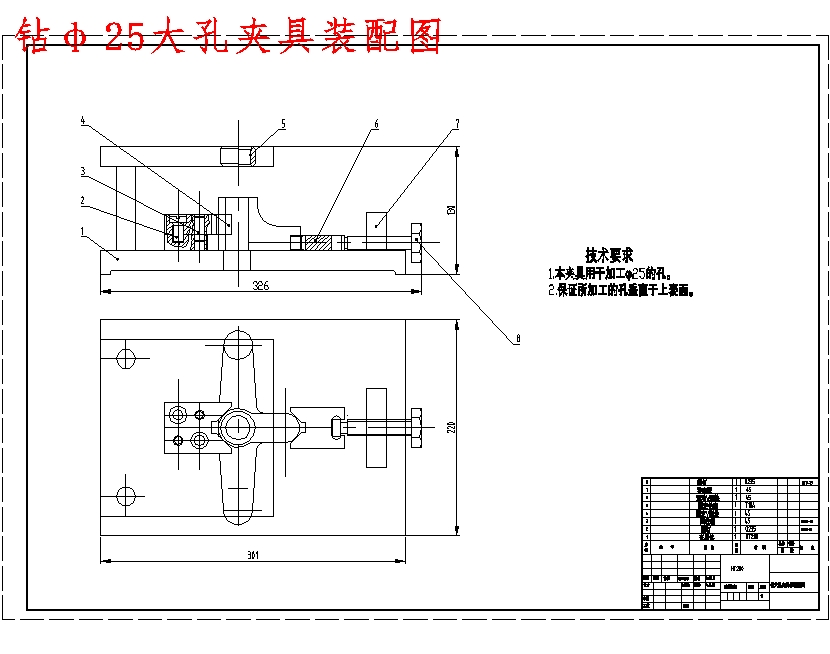

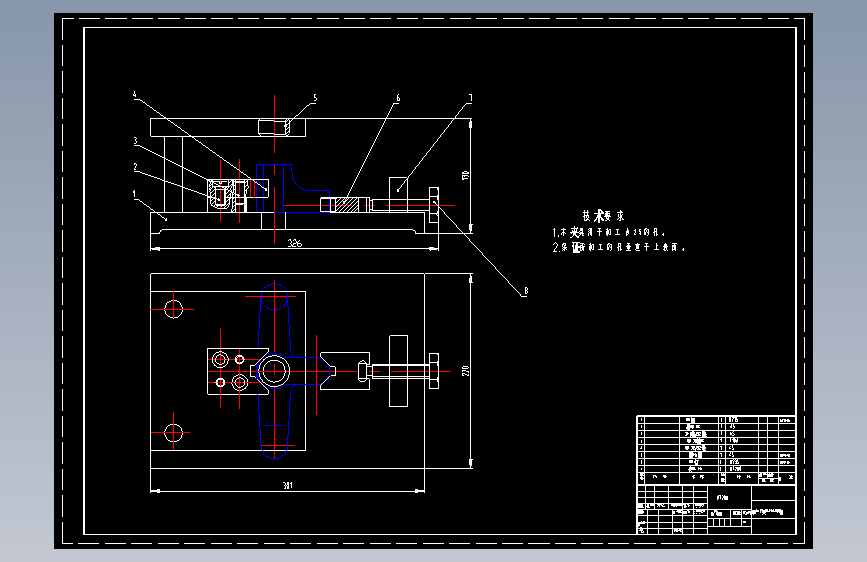

| 23 | 钻φ25大孔夹具装配图.jpg | 159.81K |
| 24 | 工序卡片.doc | 280.70K |
| 25 | 工艺工序卡.doc | 311.00K |
| 26 | 工艺过程卡片.doc | 57.50K |
| 27 | 设计说明书.doc | 93.00K |
| 28 | 设计说明书副本.doc | 93.00K |
| 29 | 翻译—基于事例推理的夹具设计研究与应用.doc | 177.00K |
| 30 | 翻译—基于事例推理的夹具设计研究与应用.pdf | 222.19K |
| 31 | 加工工艺规程设计.doc | 219.41K |
| 32 | 机械加工工序卡片.doc | 366.50K |
| 33 | 机械加工工艺过程卡片.doc | 72.50K |
| 34 | 铣床杠杆工序卡片.doc | 435.00K |
| 35 | 铣床杠杆工艺过程卡.doc | 48.50K |
| 36 | 铣床等臂杠杆的机械加工工艺规程设计说明书.doc | 182.00K |
| 37 | 工艺卡及工序卡.doc | 85.49K |
| 38 | 工艺规程设计说明书.doc | 1022.85K |
此图纸下载需要90金币
立即下载
发布者
设计吧
创作: 5168
粉丝: 56
加入时间：2024-02-20
模型信息
图纸ID：1153753
图纸格式：dwg,pdf
文件大小：3.02M
所需金币：90
上传时间：2024-03-21 18:21:57
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
