液压夹紧的齿轮齿条机构（ID:1155668）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17110255531922.rar | 2.70M |
| 2 | 参考图.png | 622.46K |
| 3 | 右密封.SLDPRT | 243.00K |
| 4 | 固定轴A.SLDPRT | 188.50K |
| 5 | 堵盖.SLDPRT | 167.50K |
| 6 | 定轴D.SLDPRT | 162.50K |
| 7 | 密封圈.SLDPRT | 154.50K |
| 8 | 封盖.SLDPRT | 143.00K |
| 9 | 工件7.SLDPRT | 171.50K |
| 10 | 杠杆4.SLDPRT | 192.50K |
| 11 | 构件5.SLDPRT | 182.50K |
| 12 | 构件6.SLDPRT | 195.00K |
| 13 | 柱销8.SLDPRT | 172.00K |
| 14 | 活塞杆.SLDPRT | 164.00K |
| 15 | 液压夹紧的齿轮齿条机构.SLDASM | 2.65M |
| 16 | 液压缸筒.SLDPRT | 203.50K |
| 17 | 转动幅B.SLDPRT | 166.00K |
| 18 | 转动幅C.SLDPRT | 164.00K |
| 19 | 齿条.SLDPRT | 303.00K |
| 20 | 齿轮.SLDPRT | 355.00K |
此图纸下载需要25金币
立即下载
发布者
机械小粤
创作: 975
粉丝: 108
加入时间：2023-06-17
模型信息
图纸ID：1155668
图纸格式：sldprt,sldasm
文件大小：2.77M
所需金币：25
上传时间：2024-03-21 20:52:35
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2012
标签
图纸简介

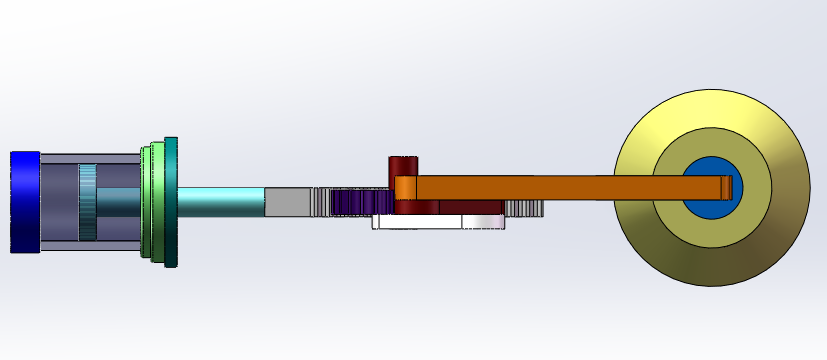

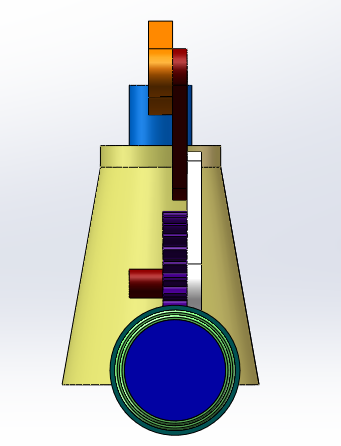

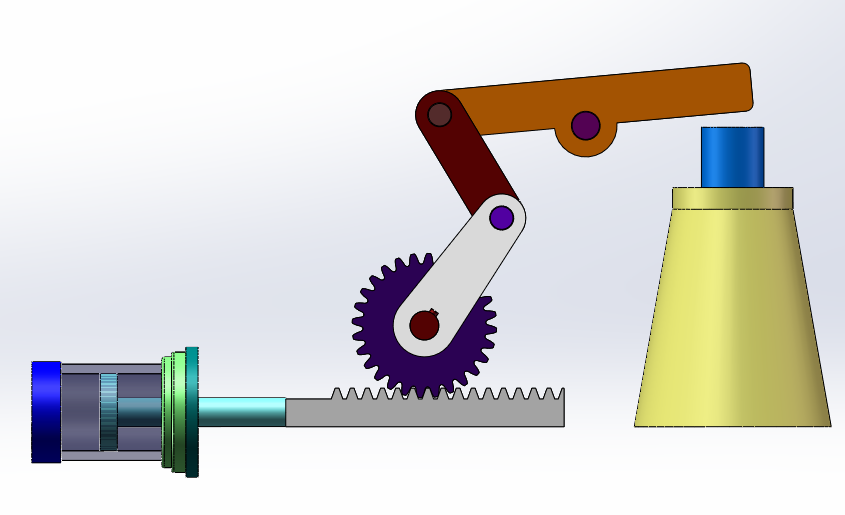

工作原理为：液压缸通过活塞带动齿条前后运动，齿条带动齿轮旋转，齿轮通过带动连杆机构进而实现对物料的压紧作用。该模型为sw2012绘制，欢迎大家下载。
