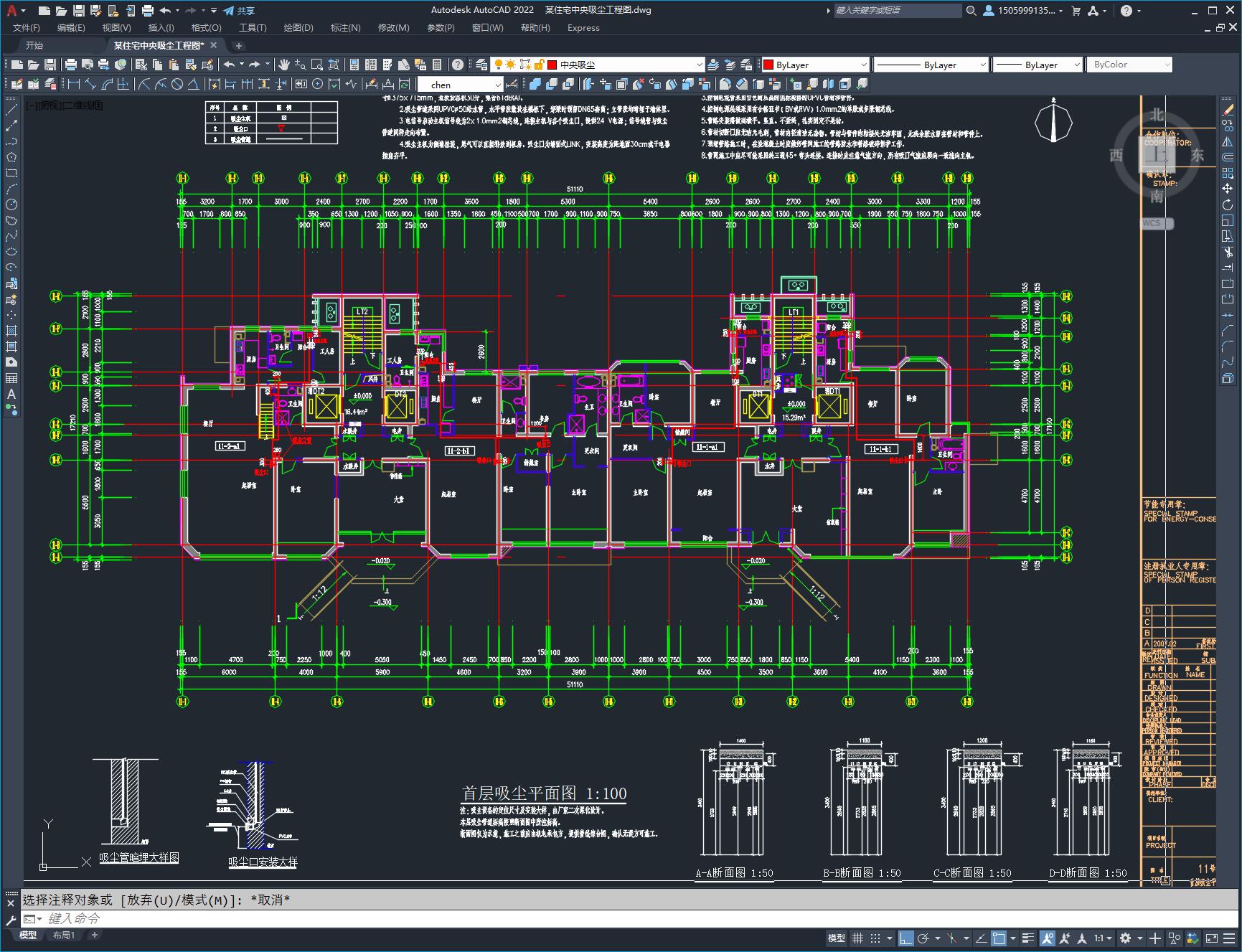

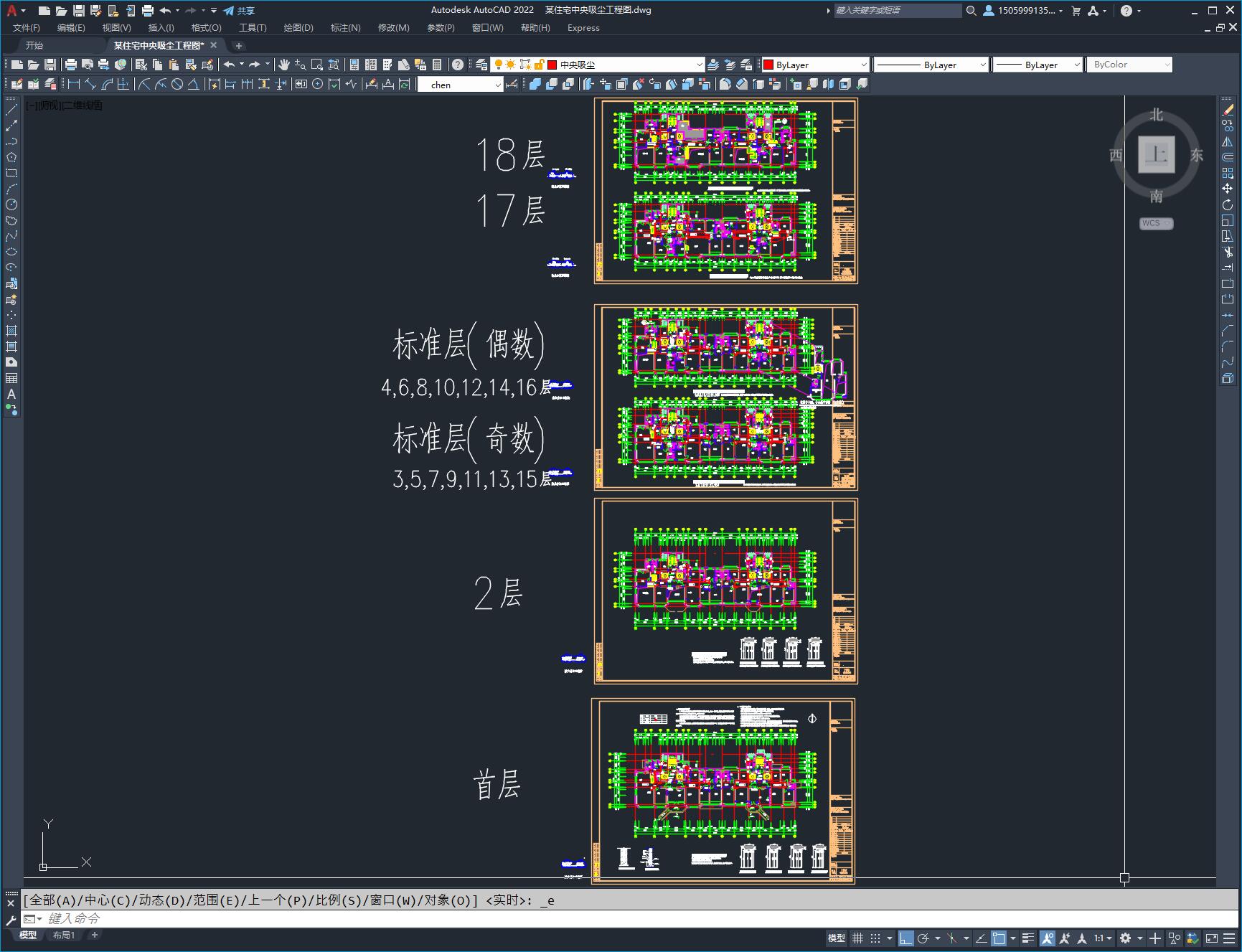

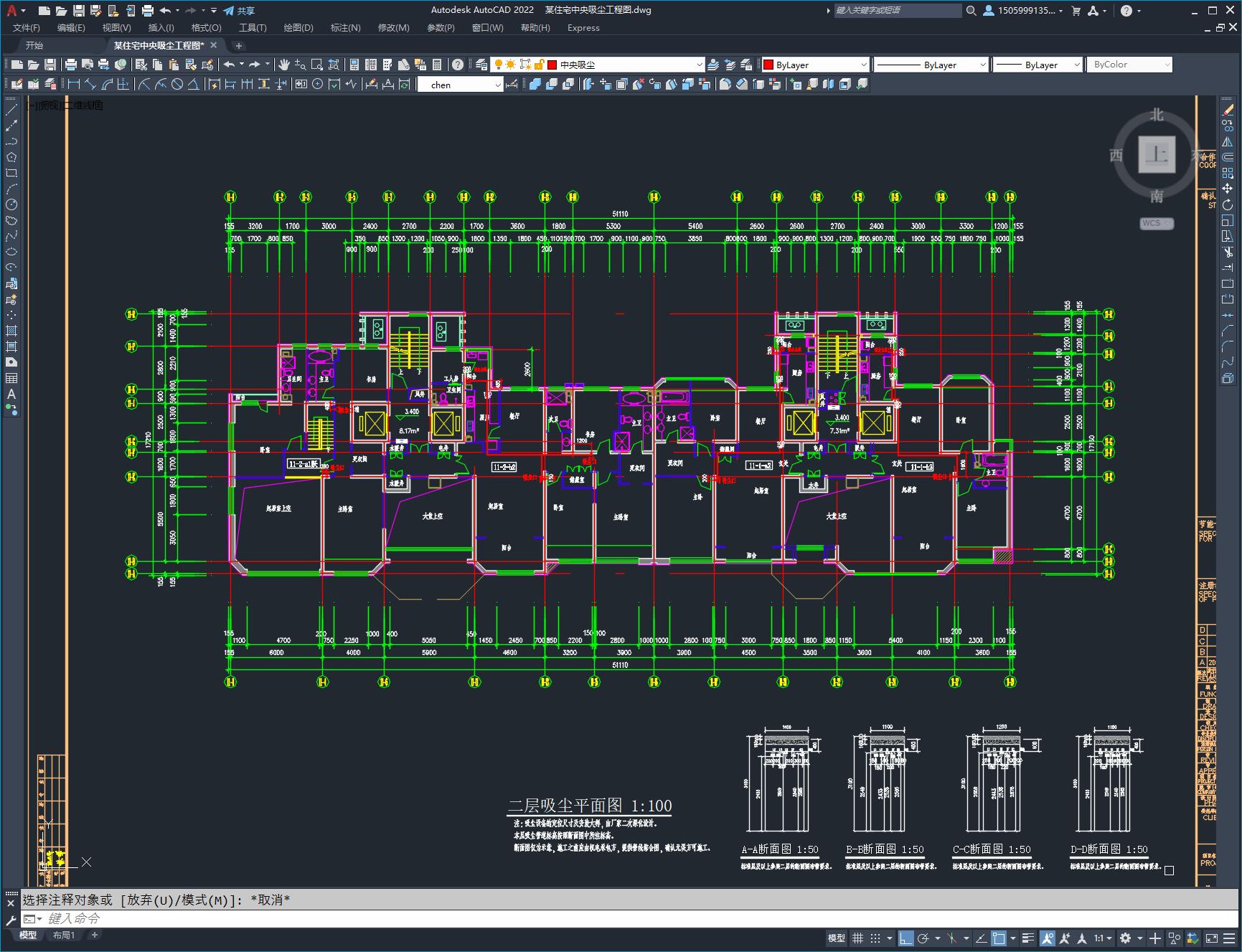

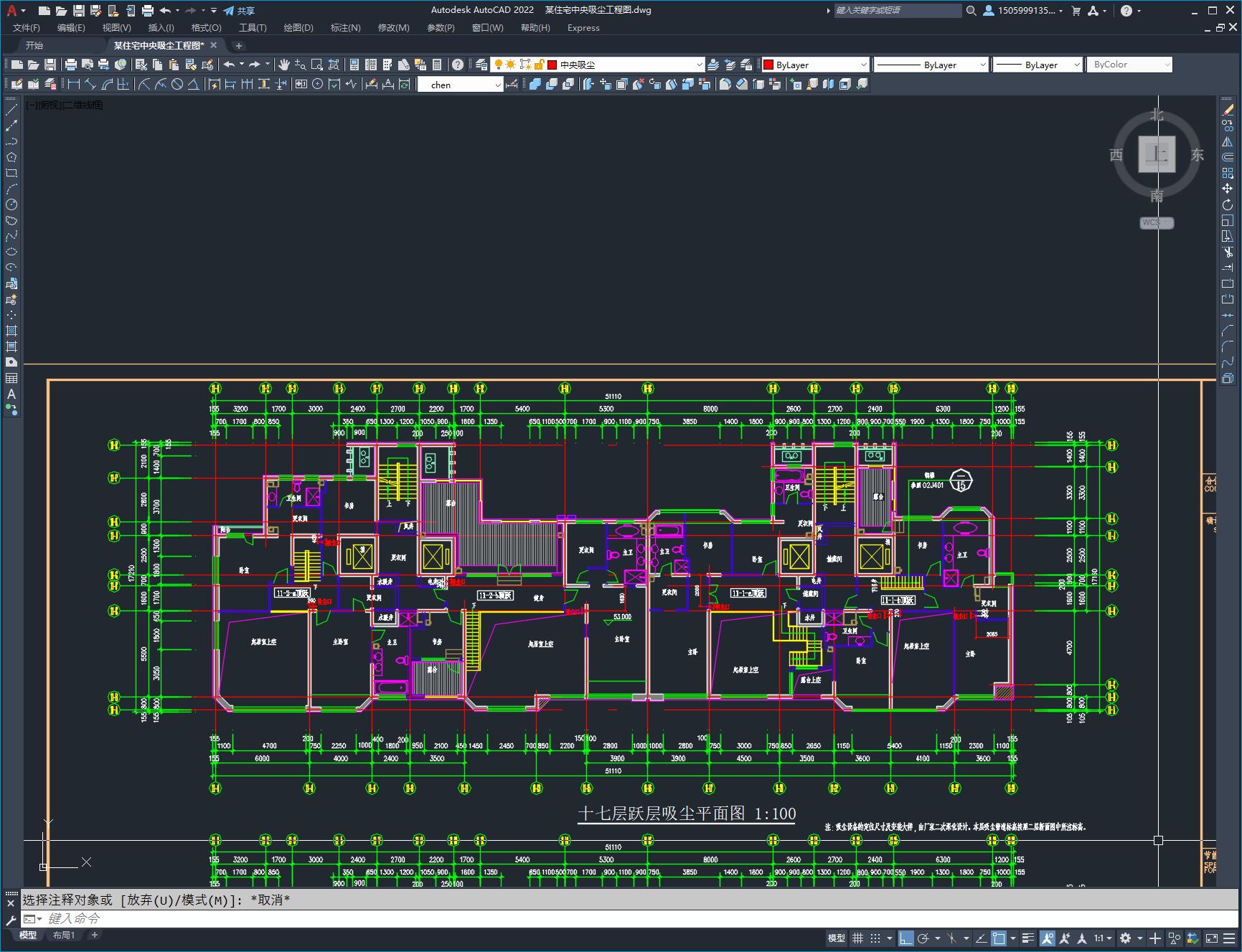

1.中央真空吸尘系统主机选用FORTUNE型电信号启动机型，功率：1300W，最大真空度26000Pa,外形尺寸375×715mm，垃圾袋容积30升，噪音61dB(A)。
2.吸尘管道采用UPVC50给水管，水平管段敷设在楼板下，穿梁时预留DN65套筒；立管段均暗埋于墙体里。
3.电信号启动主机信号线为2×1.0mm2铜芯线，连接主机与各个吸尘口，提供24 V电源；信号线管与吸尘管道同样走向布置。
4.吸尘主机为侧墙挂装，尾气可以直接排放到机房。吸尘口为墙面式LINK，安装高度为距地面30cm或于电器插座齐平。
