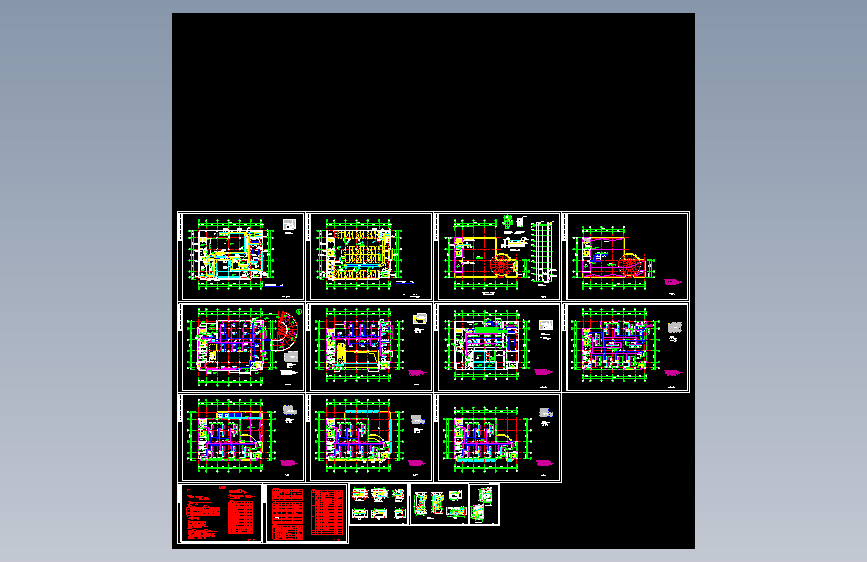

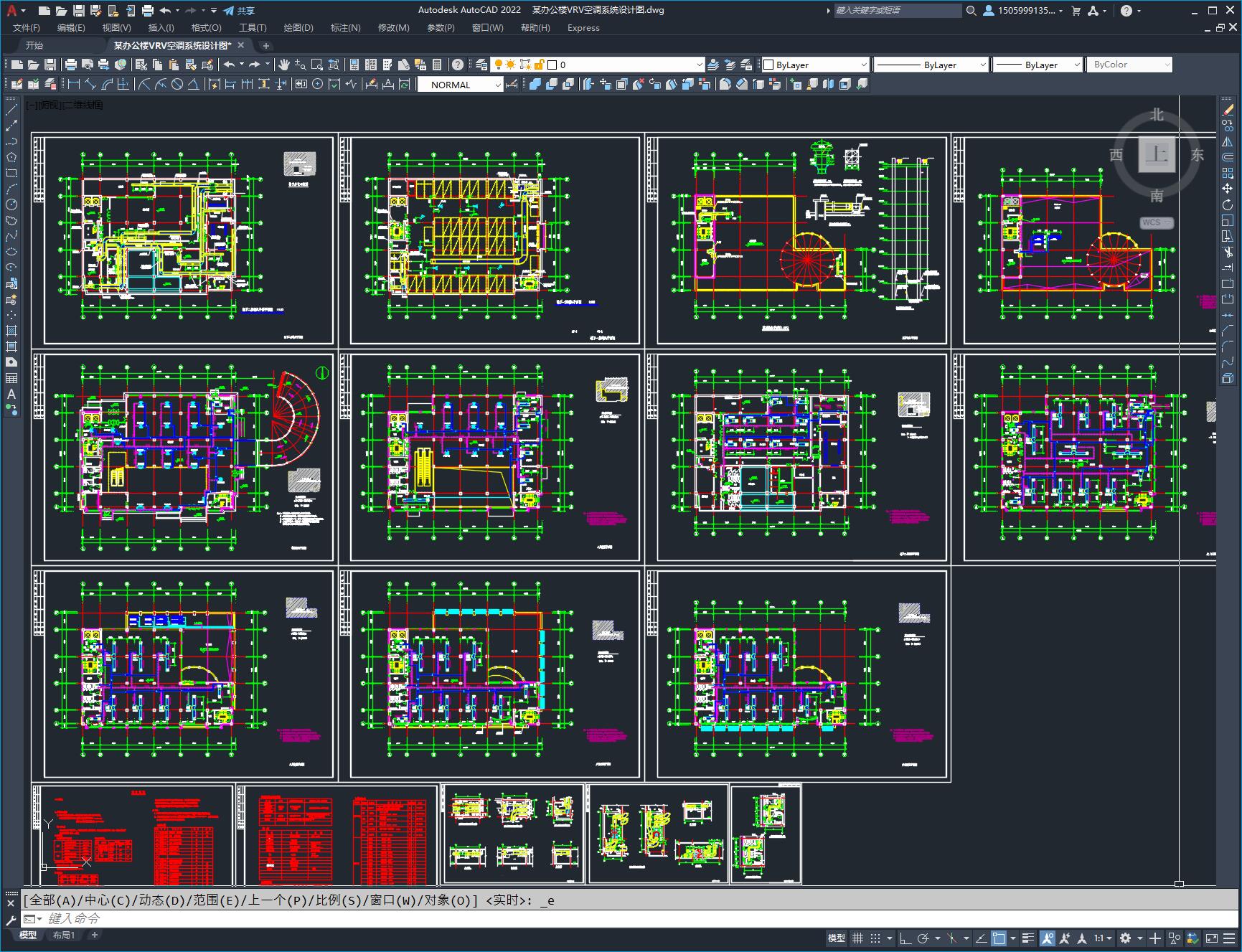

某办公楼VRV空调系统设计图
（ID:1163152）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 某办公楼VRV空调系统设计图.dwg | 1.43M |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：1163152
图纸格式：dwg
文件大小：1.28M
所需金币：50
上传时间：2024-03-22 15:55:25
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介

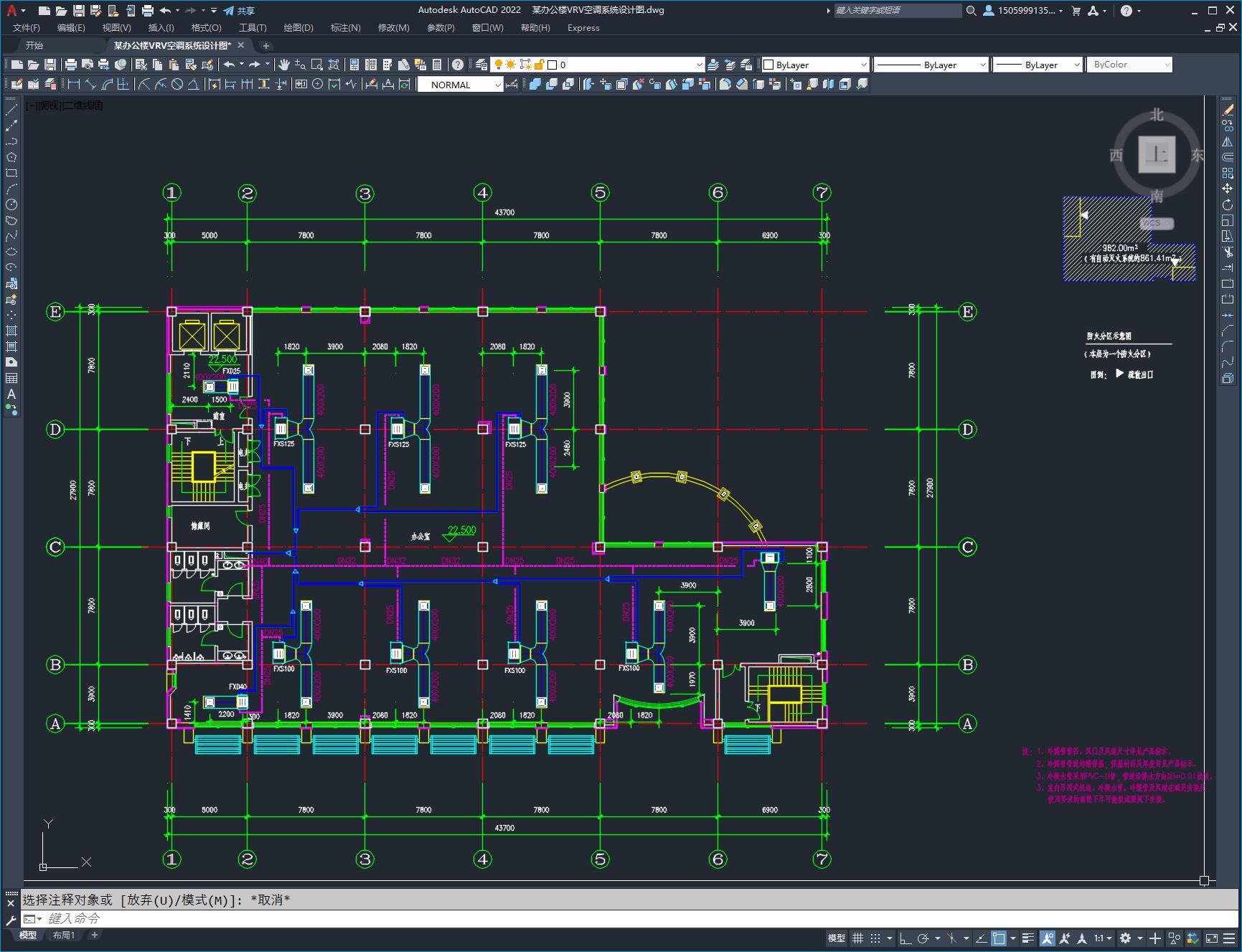

本工程设计内容包括地下一，二层送排风系统，防排烟系统，及地上卫生间排风系统。地上一层至七层营业厅及办公用房设（风冷）VRV系统。

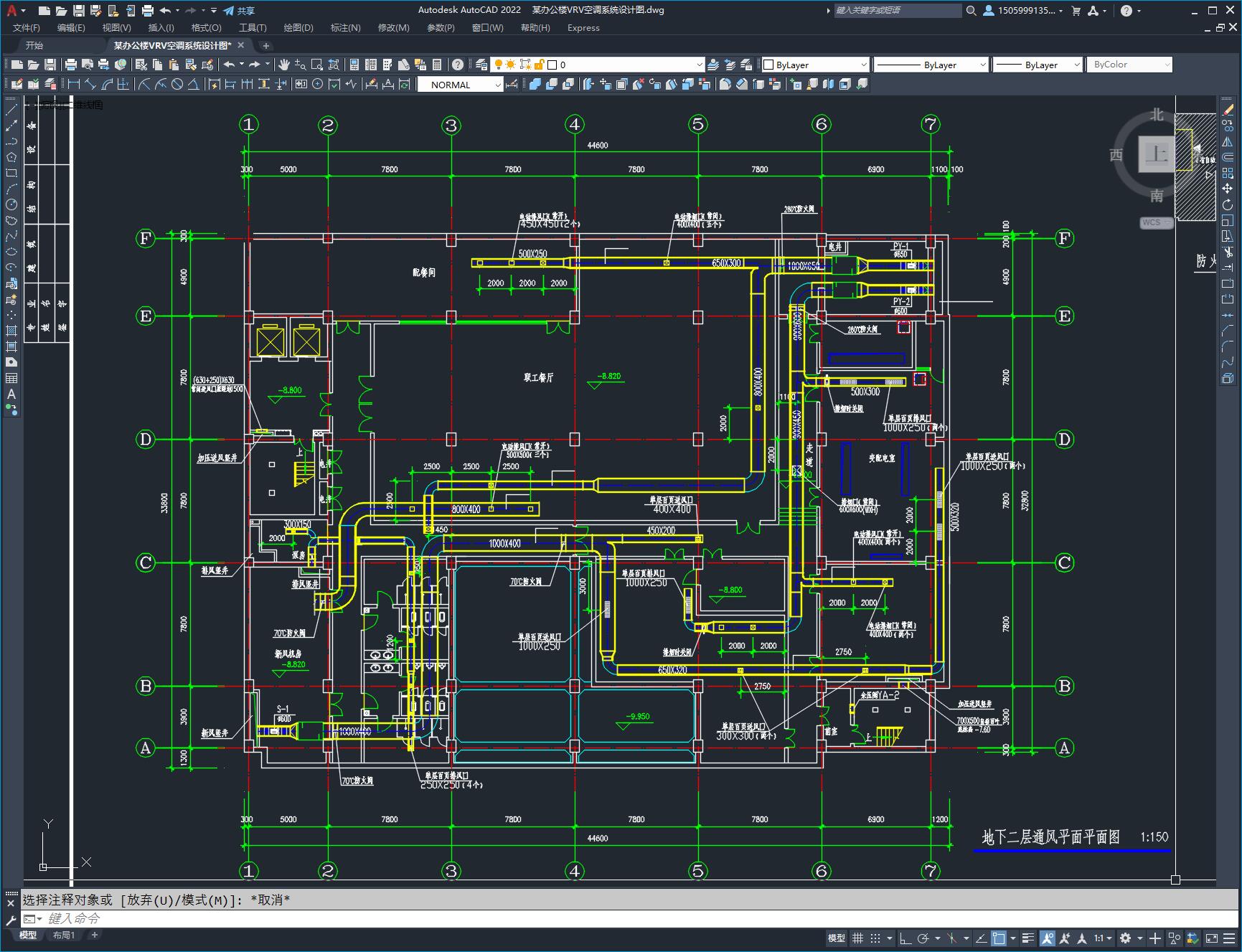

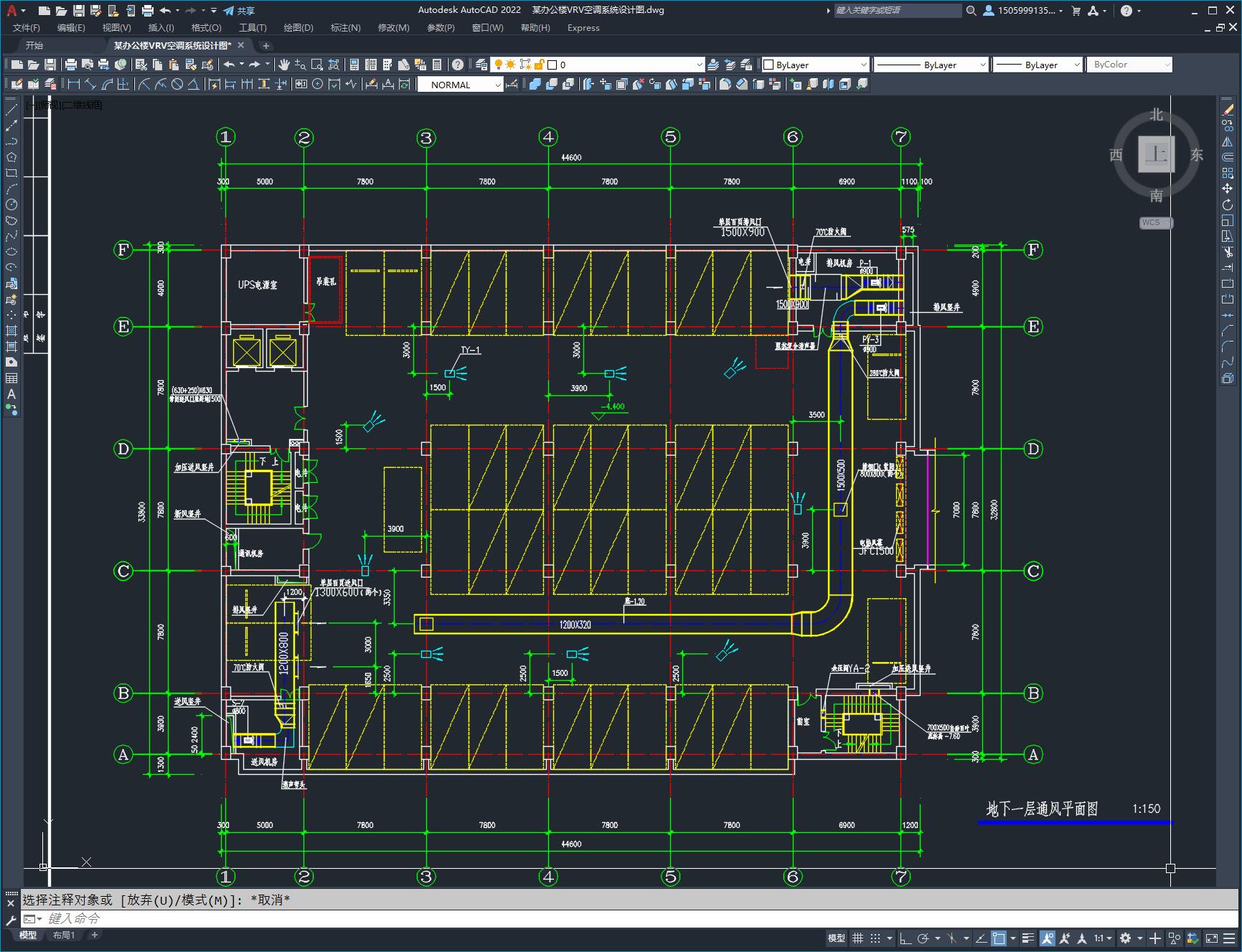

地下二层餐厅设转轮式热回收组合新风机组一台。地上各层防烟楼梯间及消防电梯前室均采用自然排烟；地下一层车库按6h换气设置排烟风机，补风机风量不小于50%排烟量，排烟及补风机均设于专用机房内。
