造船厂整体搬迁扩建工程船坞工程（ID:1168187）

机械设备 / 非标机械 / 造船厂整体搬迁扩建工程船坞工程

©非原创

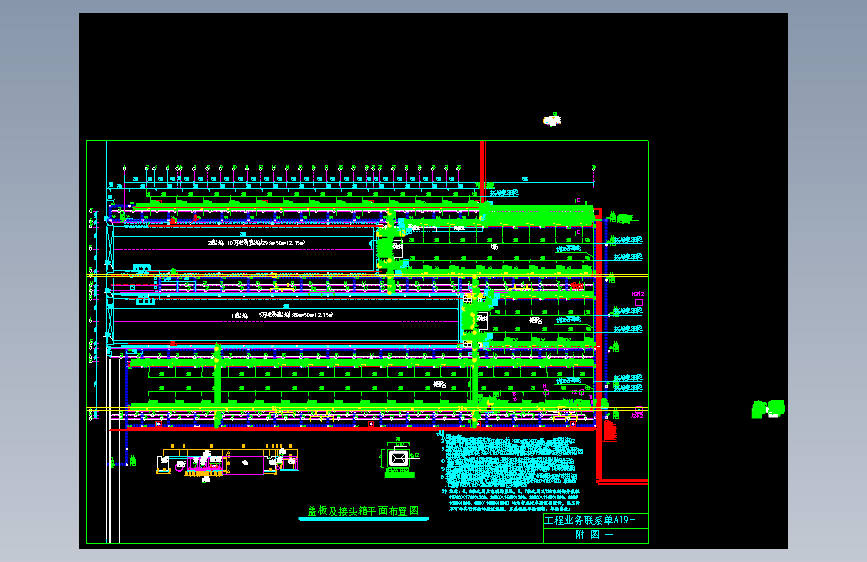

平面图

文件列表

#	文件名称	文件大小
1	17111095185850.zip	70.01M
2	600T吊车地锚平面布置图08.10.24.dwg	1.60M
3	600T吊车地锚平面布置图08.12.9.dwg	1.87M
4	600T吊车地锚平面布置图09.3.26.dwg	1.02M
5	600T吊车锚定平面布置示意图.dwg	334.94K
6	800T吊装施工方案1.doc	2.62M
7	关于600T吊车安装用地锚修改意见.doc	23.50K
8	关于600T吊车施工图纸的问题.doc	23.50K
9	工作业务联系单.doc	34.50K
10	600t锚定处理方案.dwg	465.19K
11	解决钢筋符号问题.doc	24.50K
12	钢筋直径符号使用.ttf	4.20K
13	坞室底板渗沟集水井结构及配筋图2009[1].03.01.dwg	176.53K
14	新建MicrosoftWord文档.doc	33.00K
15	船坞底板排水减压系统修改意见.doc	24.00K
16	船坞底板排水平面布置图2009[1].02.24.dwg	147.13K
17	船坞底板排水断面图一2009[1].02.27.dwg	883.72K
18	船坞底板排水断面图一2009[1][1].02.27.dwg	474.25K
19	船坞底板排水断面图二2009[1].02.27.dwg	141.13K
20	鸭嘴阀技术要求.doc	30.00K
21	Desktop_1.ini	9B
22	新建MicrosoftWord文档.doc	33.00K
23	船坞底板排水断面图一2009[1].02.27.dwg	1.23M
24	12坞坞墙帷幕孔平面布置图.dwg	1.53M
25	1船坞与2船坞工艺布置总图08.6.4.dwg	439.75K
26	下坞廊道平面图.dwg	150.38K
27	下坞廊道模板图.dwg	286.16K
28	下坞廊道配筋图.dwg	188.00K
29	下坞通道配筋图二.dwg	196.56K
30	下坞钢栏杆.dwg	253.84K
31	坞墙平面布置图.dwg	289.20K
32	坞墙配筋图.dwg	245.28K
33	基坑开挖平面图2008-06-20.dwg	496.25K
34	基坑开挖断面图2008-06-20.dwg	288.63K
35	新增止水带布置图.dwg	73.00K
36	横断面图修改.dwg	370.54K
37	衡重式坞墙断面图.dwg	328.09K
38	1船坞与2船坞工艺布置总图08.6.4.dwg	454.89K
39	1船坞与2船坞工艺布置总图08.7.7.dwg	518.50K
40	1船坞与2船坞工艺横断面布置图08.6.4.dwg	312.81K
41	工轨道梁施工位置图09.4.7.dwg	5.13M
42	总平面布置图08.7.12.dwg	4.72M
43	总平面布置图09.7.15.dwg	4.33M
44	船坞总平面布置图底板排水平面布置图2009.6.11.dwg	184.38K
45	船坞总平面布置图船坞底板平面布置图2009.6.21.dwg	177.19K
46	船坞总平面布置图船坞廊道09.7.9.dwg	478.25K
47	船坞总平面布置图轨道梁及电动力给排水2009.6.22.dwg	1.31M
48	船坞总平面布置图轨道梁及电动力给排水2009.7.5.dwg	1.35M
49	船坞总平面布置图辅助设施2009.6.11.dwg	528.38K
50	船坞水工平面图吊车防风锚定电动绞盘系缆桩及电缆井09.8.13.dwg	1.33M
51	电缆支架09.7.5.dwg	57.73K
52	电缆沟盖板配筋图.dwg	77.33K
53	盖板配筋图.dwg	123.91K
54	船坞动力及给排水系统图09.4.2.dwg	1.76M
55	船坞区电动力给排水接头系统布置图09.7.1.dwg	1.67M
56	船坞区电动力给排水接头系统布置图09.8.10.dwg	1.58M
57	船坞区电动力给排水接头系统布置图09.8.10.dwl	38B
58	船坞区电动力给排水接头系统布置图09[1][1].7.15.dwg	4.89M
59	船坞电动力系统变更图09.3.26.dwg	1.74M
60	装焊平台给水电动力接头箱布置.dwg	111.75K
61	gs平面图.dwg	1.30M
62	hs平面图.dwg	1.29M
63	pm0901.dwg	657.81K
64	ws平面图.dwg	1.29M
65	动力管道平面布置图09.7.16.dwg	659.34K
66	可燃气管沟.dwg	85.94K
67	建设工程所需管道材料表.doc	162B
68	新厂动力管道代换.xls	17.50K
69	盖板配筋图.dwg	123.94K
70	WY1WY1a沉箱模板图.dwg	152.84K
71	WY4WY4a沉箱模板图.dwg	150.84K
72	基床抛石平面图2008-05-24.dwg	454.59K
73	基槽挖泥及基床抛石断面图2008-05-24.dwg	141.88K
74	基槽挖泥平面图2008-05-24.dwg	465.13K
75	沉箱排列图2008-05-24.dwg	412.84K
76	沉箱侧墙配筋图.dwg	105.00K
77	沉箱前墙配筋图.dwg	99.28K
78	沉箱后墙配筋图.dwg	100.03K
79	沉箱底板配筋图.dwg	133.28K
80	沉箱横隔墙配筋图.dwg	81.59K
81	沉箱纵隔墙配筋图.dwg	106.88K
82	侧墙配筋图.dwg	98.38K
83	前墙配筋图.dwg	112.63K
84	后墙配筋图.dwg	105.63K
85	底板配筋图.dwg	143.75K
86	横隔墙一配筋图.dwg	83.44K
87	横隔墙二配筋图.dwg	82.47K
88	纵隔墙配筋图.dwg	90.91K
89	WY4干舷加高方案.dwg	1.13M
90	东侧炸礁区域水深图（4月23日）.dwg	831.26K
91	坞口围堰修改方案2009-2-24.dwg	626.01K
92	坞口围堰修改方案2009-5-22.dwg	642.22K
93	坞口围堰修改方案2009-7-20.dwg	675.11K
94	坞口围堰西侧清碴范围2009-3-9.dwg	555.98K
95	坞口开挖方案2009-7-6.dwg	2.78M
96	坞口方案修改.doc	30.00K
97	基槽开挖后水深测量图.dwg	200.30K
98	止水围帷修改方案2009-4-14.dwg	2.61M
99	水深图西侧沉箱（4月28日）.dwg	104.87K
100	沉箱抛石水深测量图.dwg	240.29K
101	船坞坞门示意图09.7.30.dwg	1.25M
102	西侧围堰连接段水深测量（3[1].18）.dwg	139.61K
103	坞梯开孔加强筋配筋图.dwg	107.97K
104	廊道模版图坞艉部分.dwg	281.25K
105	引船小车预埋件09.3.17.dwg	102.03K
106	电缆支架chuanwu.dwg	40.27K
107	加强筋09.3.17.dwg	129.91K
108	坞尾廊道最新修改图09.3.17.dwg	363.28K
109	廊道模板及预埋件详图09.3.17.dwg	725.81K
110	引船小车预埋件09.3.17.dwg	101.75K
111	断面图09.3.17.dwg	287.88K
112	楼梯段变更示意图09.4.12.dwg	132.41K
113	楼梯段变更示意图09[1].4.12.dwg	170.03K
114	船坞水工平面图09.3.17.dwg	493.75K
115	船坞电力廊道预埋管道平面图09.3.17.dwg	491.97K
116	船坞电力廊道预埋管道断面图09.3.17.dwg	136.53K
117	轨道梁配筋09.3.17.dwg	228.81K
118	通知单.dwg	437.97K
119	SJ-WQ-046葫芦岛.dwg	357.29K
120	SJ-WQ-047葫芦岛.dwg	110.54K
121	引船小车轨道基础京鲁船厂.dwg	84.92K
122	引船小车轨道预埋件.dwg	114.50K
123	引船小车预埋件.dwg	102.50K
124	坞口平面图.dwg	181.78K
125	廊道断面图09.3.17.dwg	216.41K
126	引船小车预埋件.dwg	101.78K
127	船坞总平面布置图船坞廊道09.7.9.dwg	462.75K
128	主泵安装详图.dwg	293.47K
129	主辅泵基础图.dwg	130.63K
130	图纸目录.dwg	63.50K
131	导流栅图.dwg	245.25K
132	材料表.dwg	114.22K
133	灌排水泵房.dwg	796.91K
134	灌排水泵房1.dwg	446.00K
135	灌排水泵房2.dwg	95.41K
136	灌排水泵房结构参考.dwg	2.32M
137	设计说明.dwg	84.56K
138	闸门1.dwg	136.63K
139	750KN拉环.dwg	202.53K
140	圆单55t系船柱.dwg	115.19K
141	块体配筋图.dwg	115.84K
142	坞口平面图.dwg	293.91K
143	坞口配筋图.dwg	377.81K
144	底板配筋图.dwg	154.97K
145	手孔井大样图.dwg	273.09K
146	手孔井盖板配筋图.dwg	128.78K
147	护轮坎配筋图.dwg	181.09K
148	说明.dwg	542.69K
149	铸钢盖板及盖座结构图.dwg	101.00K
150	20t电动绞盘基础结构图.dwg	163.22K
151	20t电动绞盘基础结构图修改.dwg	189.84K
152	供电坑结构图09.7.11.dwg	192.63K
153	导缆器基础结构图.dwg	100.38K
154	船坞水工平面图电动绞盘09.7.10.dwg	489.44K
155	船坞水工平面图电动绞盘系缆桩及电缆井09.7.10.dwg	2.37M
156	贮绳筒基础结构图.dwg	115.59K
157	550KN系船柱基础结构图.dwg	112.63K
158	550KN系船柱基础结构图修改.dwg	160.44K
159	550KN系船柱结构图.dwg	111.72K
