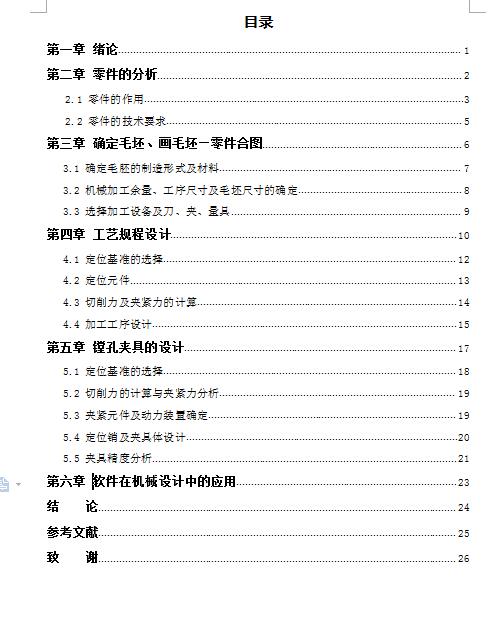

Q159-阀体零件的机械加工工艺及镗孔夹具设计【三维SolidWorks】（ID:1197634）
0.png)
1.png)
2.png)
3.png)
4.png)

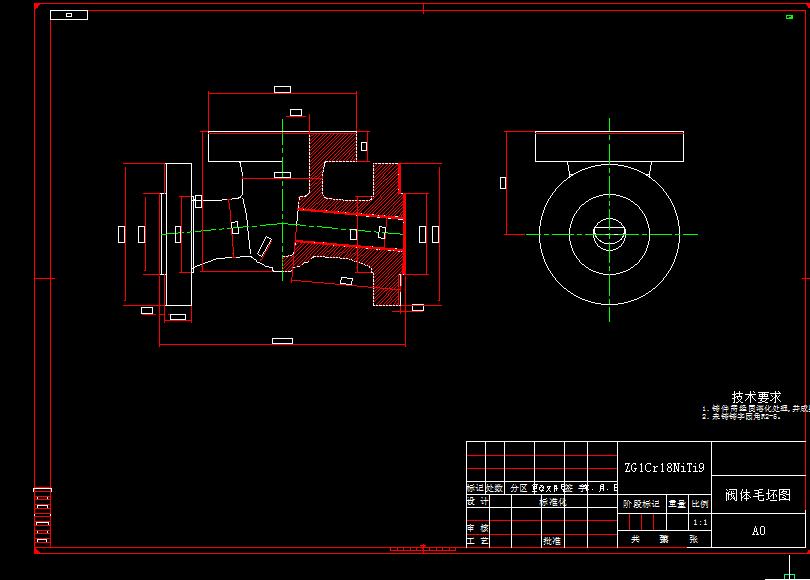

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17114562153158.zip | 3.46M |
| 2 | 设计说明书.doc | 800.76K |
| 3 | 阀体加工工序卡.doc | 202.50K |
| 4 | 阀体加工工艺过程卡.doc | 40.06K |

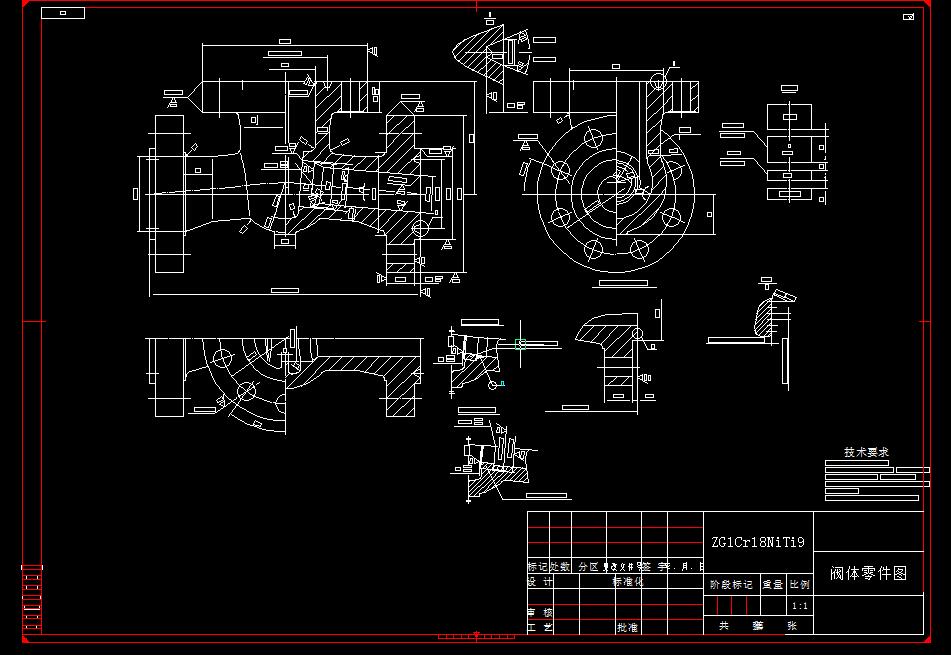

| 5 | 阀体工序图.dwg | 163.62K |
| 6 | 阀体毛坯图.dwg | 67.15K |

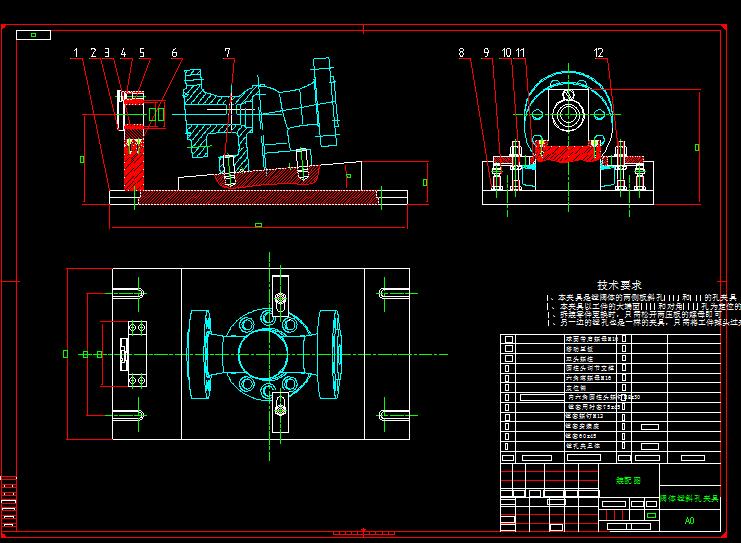

| 7 | 阀体镗孔夹具.dwg | 157.84K |

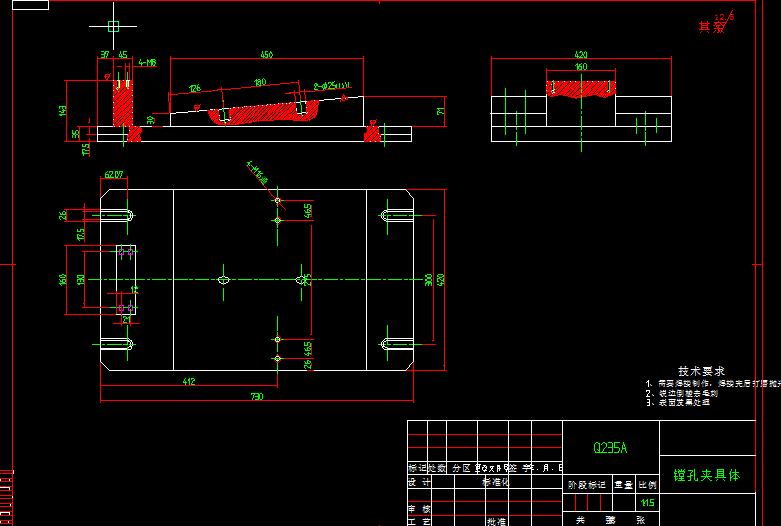

| 8 | 阀体镗孔夹具体.dwg | 100.39K |
| 9 | 阀体零件图.dwg | 129.71K |
| 10 | 50X45.sldprt | 86.00K |
| 11 | 60X45.sldprt | 140.50K |
| 12 | GB／T897-1988双头螺柱bm＝1dM16×45.SLDPRT | 265.50K |
| 13 | JB／T8010．1-1999移动压板A16.SLDPRT | 231.00K |
| 14 | JB／T8026．3-1999圆柱头调节支承M16×55.SLDPRT | 259.00K |
| 15 | JB／T8045．3-1999快换钻套45×23×25.SLDPRT | 244.00K |
| 16 | jiaju.x_t | 322.49K |
| 17 | 圆柱销.SLDPRT | 182.50K |
| 18 | 底板.SLDPRT | 502.50K |
| 19 | 斜铁.SLDPRT | 260.00K |

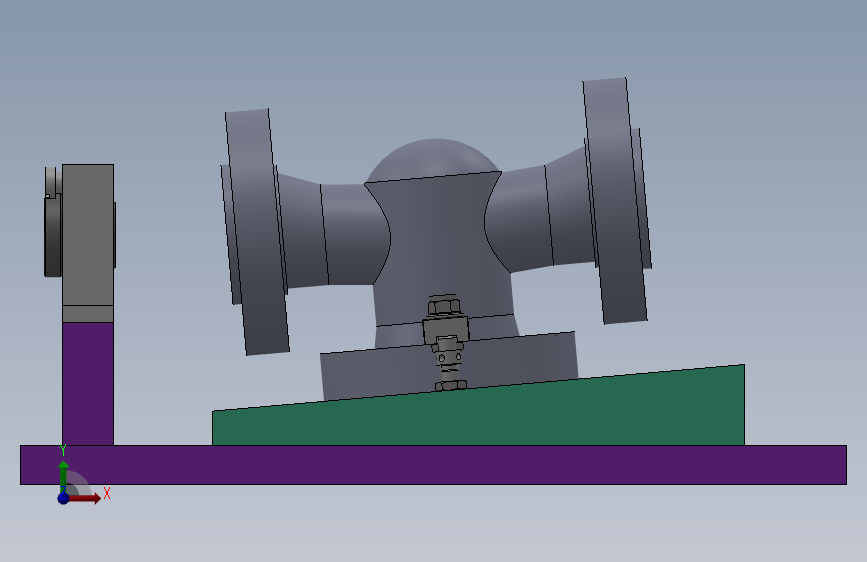

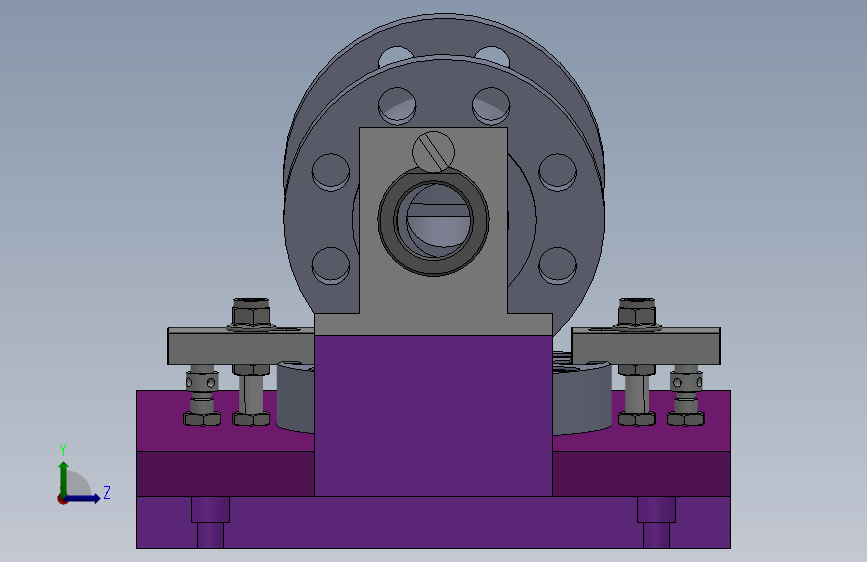

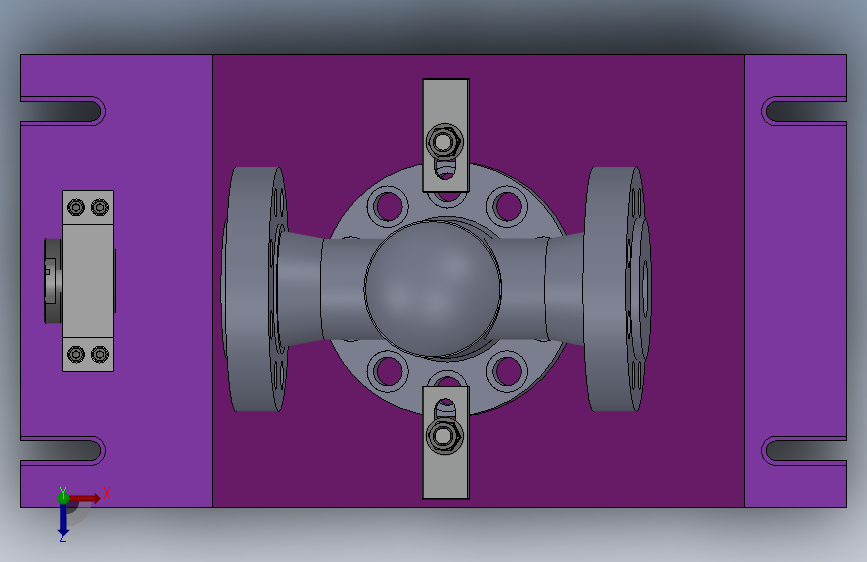

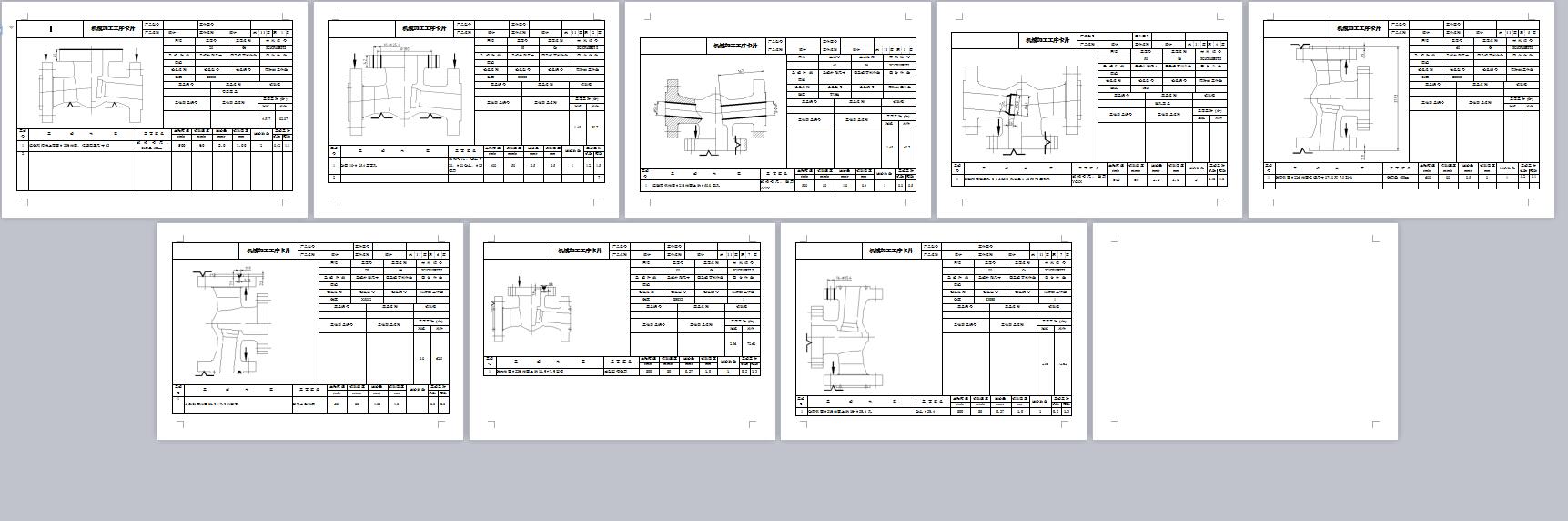

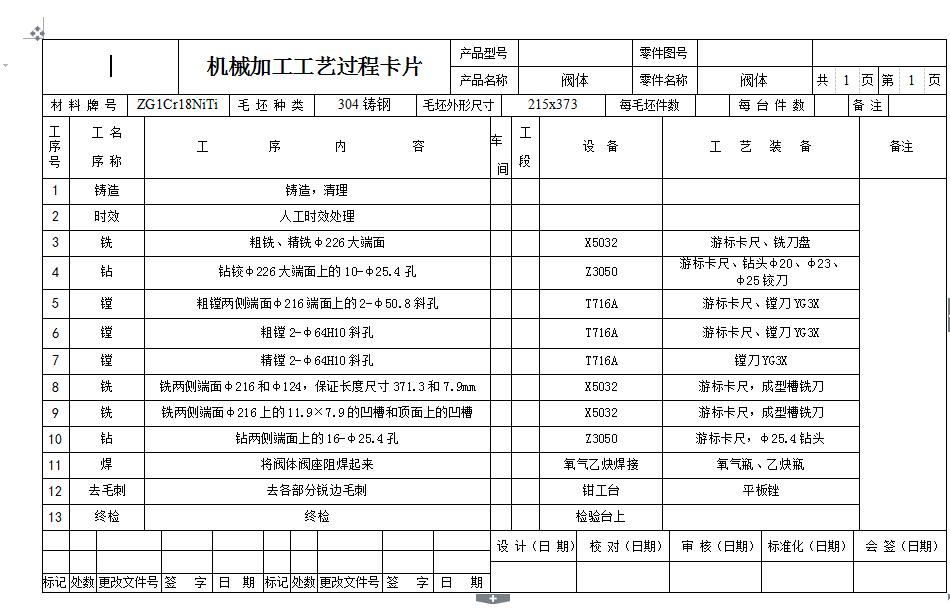

| 20 | 镗孔夹具.SLDASM | 605.50K |
| 21 | 阀体.SLDPRT | 683.50K |
| 22 | 零件3.SLDPRT | 288.50K |
| 23 | 零件4.SLDPRT | 271.00K |
| 24 | 零件5.SLDPRT | 336.50K |
| 25 | QQ截图20170211220818.jpg | 48.07K |
| 26 | QQ截图20170211220840.jpg | 10.90K |
| 27 | 三维.jpg | 35.89K |
| 28 | 夹具.jpg | 68.12K |
| 29 | 夹具体.jpg | 42.89K |
| 30 | 工序卡9张.jpg | 128.95K |
| 31 | 工艺卡.jpg | 93.12K |
| 32 | 毛坯.jpg | 44.74K |
| 33 | 零件.jpg | 83.41K |
此图纸下载需要200金币
立即下载
发布者
拼搏的高山
创作: 6427
粉丝: 78
加入时间：2023-12-13
模型信息
图纸格式：dwg,sldprt,x_t,sldasm
文件大小：3.54M
所需金币：200
上传时间：2024-03-26 20:30:18
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2012
标签
图纸简介
版权说明
