3吨液压三角钢制履带底盘

（ID:1198175）

改图/画图查找相似图纸

设备部件 / 液压气动元件 / 3吨液压三角钢制履带底盘

©原创

105

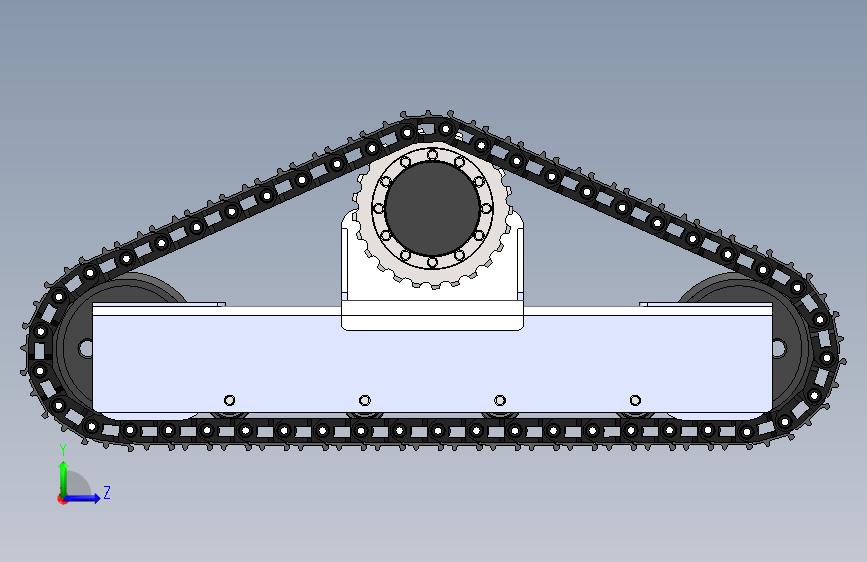

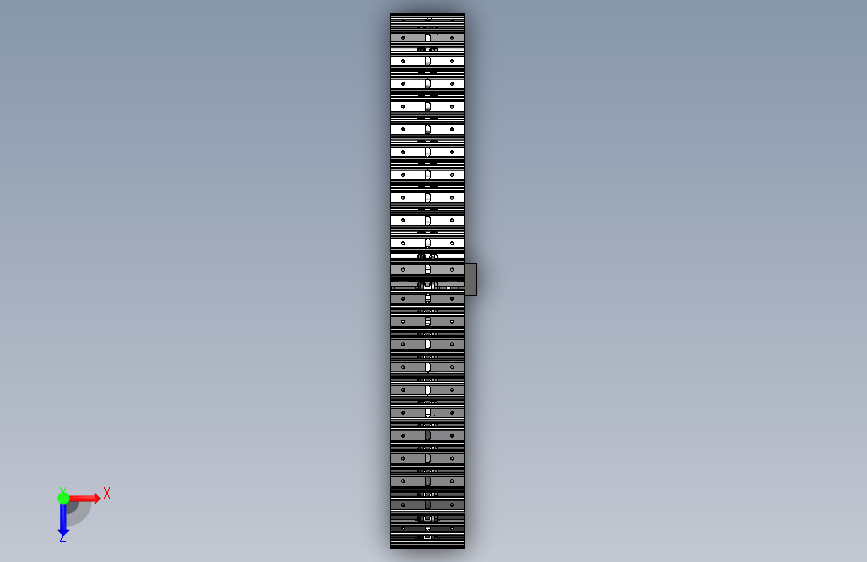

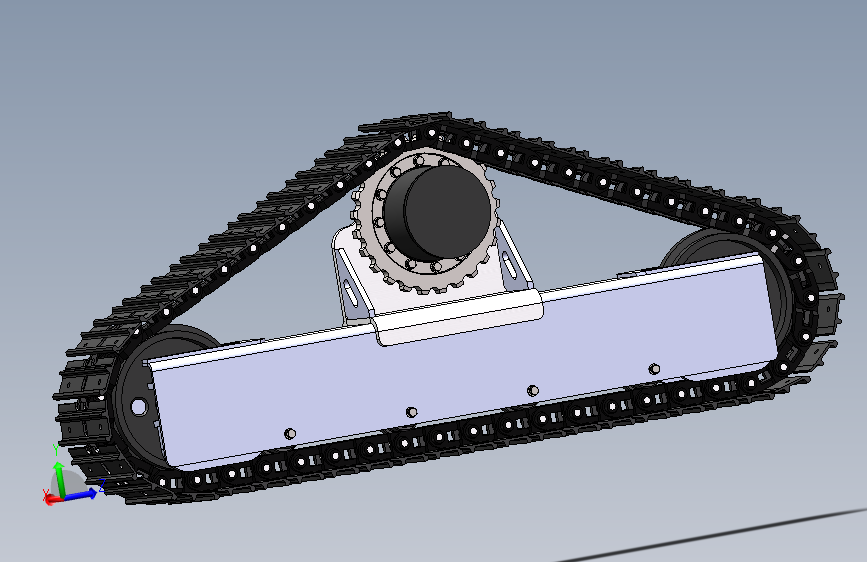

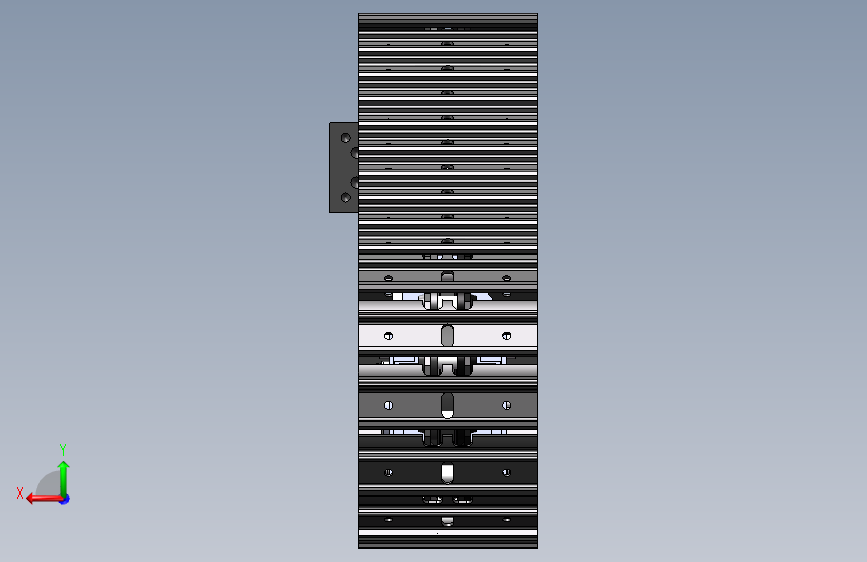

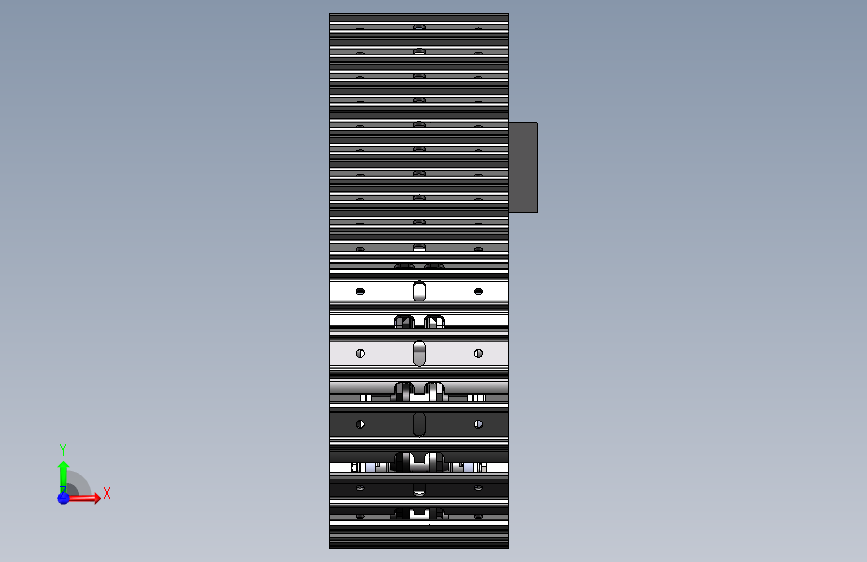

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	101涨紧弹簧.SLDPRT	905.28K
2	101涨紧油缸杆.SLDPRT	147.32K
3	101涨紧油缸筒.SLDPRT	173.75K
4	101涨紧法兰.SLDPRT	223.36K
5	101链套.SLDPRT	255.92K
6	101链板.SLDPRT	213.23K
7	101链轨.SLDPRT	302.32K
8	101销轴.SLDPRT	118.40K
9	GB／T5783-2000六角头螺栓全螺纹M14×50.SLDPRT	259.68K
10	GB／T5783-2000六角头螺栓全螺纹M8×16.SLDPRT	197.50K
11	GB／T6170-20001型六角螺母A级和B级M24.SLDPRT	207.82K
12	GB／T93-1987标准型弹性垫圈装配14×3．6.SLDPRT	100.52K
13	GB／T93-1987标准型弹性垫圈装配8×2．1.SLDPRT	94.69K
14	GB／T97．1-2002平垫圈A级14×2．5.SLDPRT	184.85K
15	GB／T97．1-2002平垫圈A级8×1．6.SLDPRT	73.67K
16	GL5-101L2.2-02-0304011012.2米无拖带轮基准.SLDPRT	65.08K
17	GLWT5-101L2.2-02-030402101链轨组合.SLDASM	295.37K
18	SGL3-101L2.2-02-003吨三角履带底盘.SLDASM	1.33M
19	SGL3-101L2.2-02-010101边梁.SLDPRT	193.33K
20	SGL3-101L2.2-02-010102弹簧板.SLDPRT	98.76K
21	SGL3-101L2.2-02-010103支撑板.SLDPRT	96.89K
22	SGL3-101L2.2-02-010104轨道条.SLDPRT	76.80K
23	SGL3-101L2.2-02-010105防脱板.SLDPRT	151.73K
24	SGL3-101L2.2-02-010106加强板.SLDPRT	117.74K
25	SGL3-101L2.2-02-010107弹簧托板.SLDPRT	67.54K
26	SGL3-101L2.2-02-010108敷板.SLDPRT	85.92K
27	SGL3-101L2.2-02-010109支架.SLDPRT	202.47K
28	SGL3-101L2.2-02-010110马达筋板.SLDPRT	109.55K
29	SGL3-101L2.2-02-0101边梁焊合.SLDASM	237.49K
30	SGL3-101L2.2-02-0102YC35支重轮.SLDPRT	312.62K
31	SGL3-101L2.2-02-0103YC35引导轮.SLDPRT	251.23K
32	SGL3-101L2.2-02-0104101涨紧油缸.SLDASM	626.65K
33	SGL3-101L2.2-02-0105涨紧块.SLDPRT	114.11K
34	SGL3-101L2.2-02-010610146节101履带组合.SLDASM	258.96K
35	SGL3-101L2.2-02-0107TM07马达.SLDPRT	340.76K
36	SGL3-101L2.2-02-0108加强板.SLDPRT	101.99K
37	SGL3-101L2.2-02-010910125齿驱动齿环.SLDPRT	379.16K
38	SGL3-101L2.2-02-01边梁.SLDASM	1.34M
39	SGL3-101L2.2-02-02横梁.SLDPRT	248.18K
40	SGL3-101L2.2-02-03纵梁.SLDPRT	92.19K
41	镜向101链轨.SLDPRT	141.91K

此图纸下载需要500金币

立即下载

发布者

现在快a

创作: 56

粉丝: 5

加入时间：2024-03-26

私信

关注

模型信息

图纸ID：1198175

图纸格式：sldprt,sldasm

文件大小：10.42M

所需金币：500

上传时间：2024-03-26 22:07:38

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2020

图纸简介

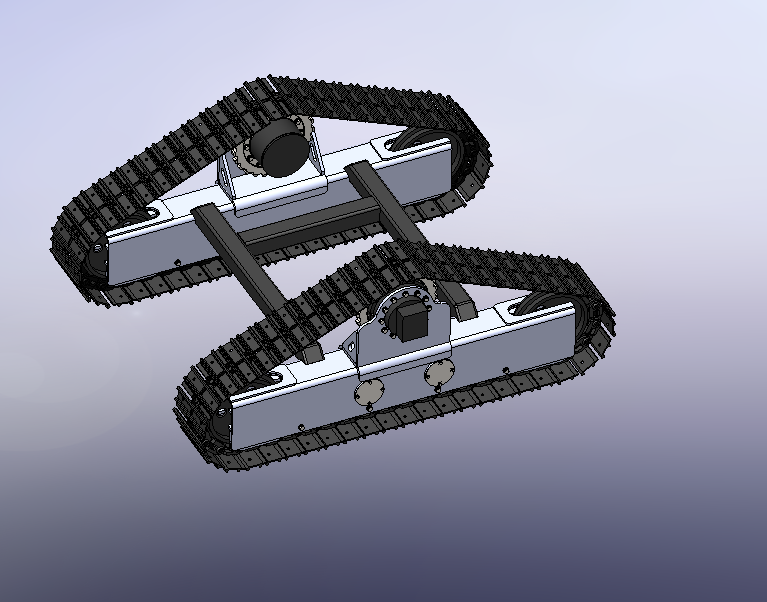

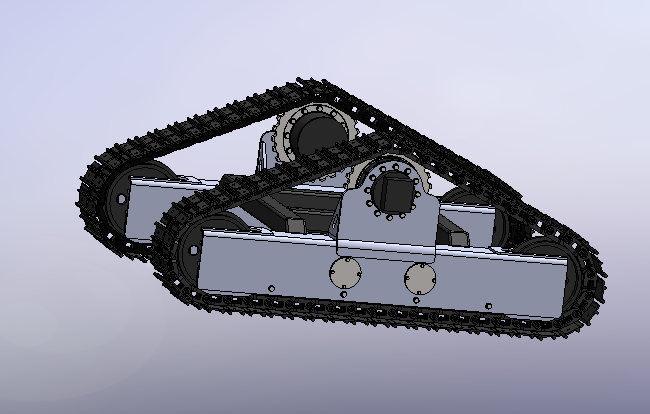

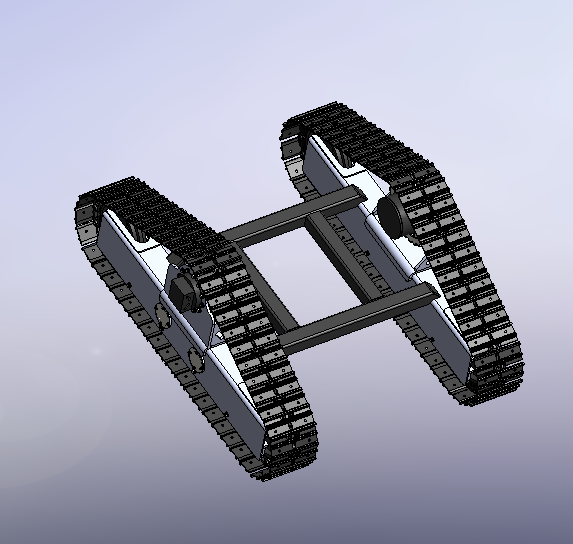

履带行走机构广泛应用于工程机械、拖拉机等野外作业车辆。行走条件恶劣，要求该行走机构具有足够的强度和刚度，并具有良好的行进和转向能力。履带与地面接触，驱动轮不与地面接触。当马达带动驱动轮转动时，驱动轮在减速器驱动转矩的作用下, 通过驱动轮上的轮齿和履带链之间的啮合, 连续不断地把履带从后方卷起。接地那部分履带给地面一个向后的作用力, 而地面相应地给履带一个向前的反作用力, 这个反作用是推动机器向前行驶的驱动力。当驱动力足以克服行走阻力时, 支重轮就在履带上表面向前滚动, 从而使机器向前行驶。整机履带行走机构的前后履带均可单独转向，从而使其转弯半径更小。
