穿堤涵洞初步设计图（ID:1208302）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1711682958263.zip | 1.70M |
| 2 | 穿堤涵洞初步设计图_dwg.dwg | 1.83M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.74M
所需金币：50
上传时间：2024-03-29 11:29:19
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

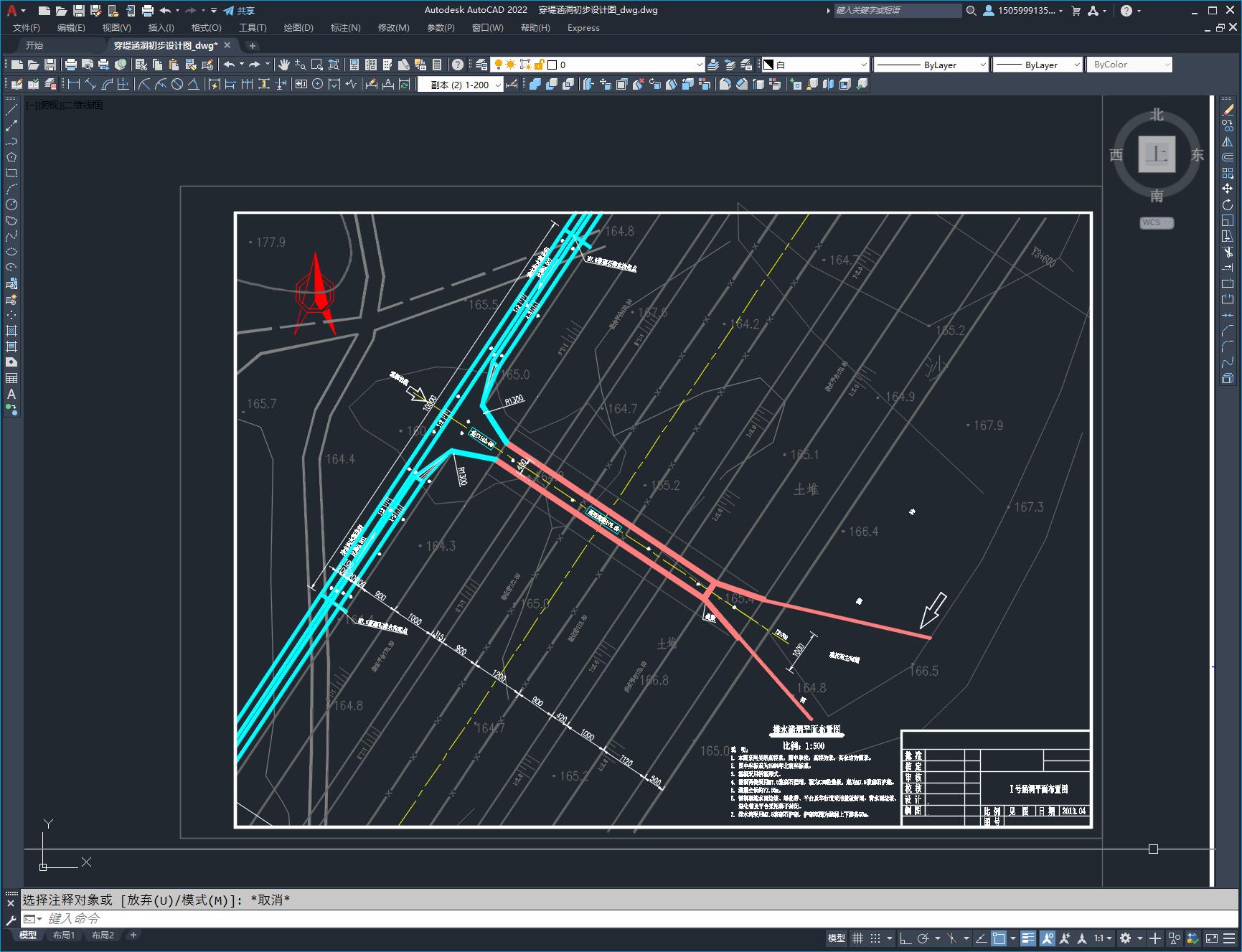

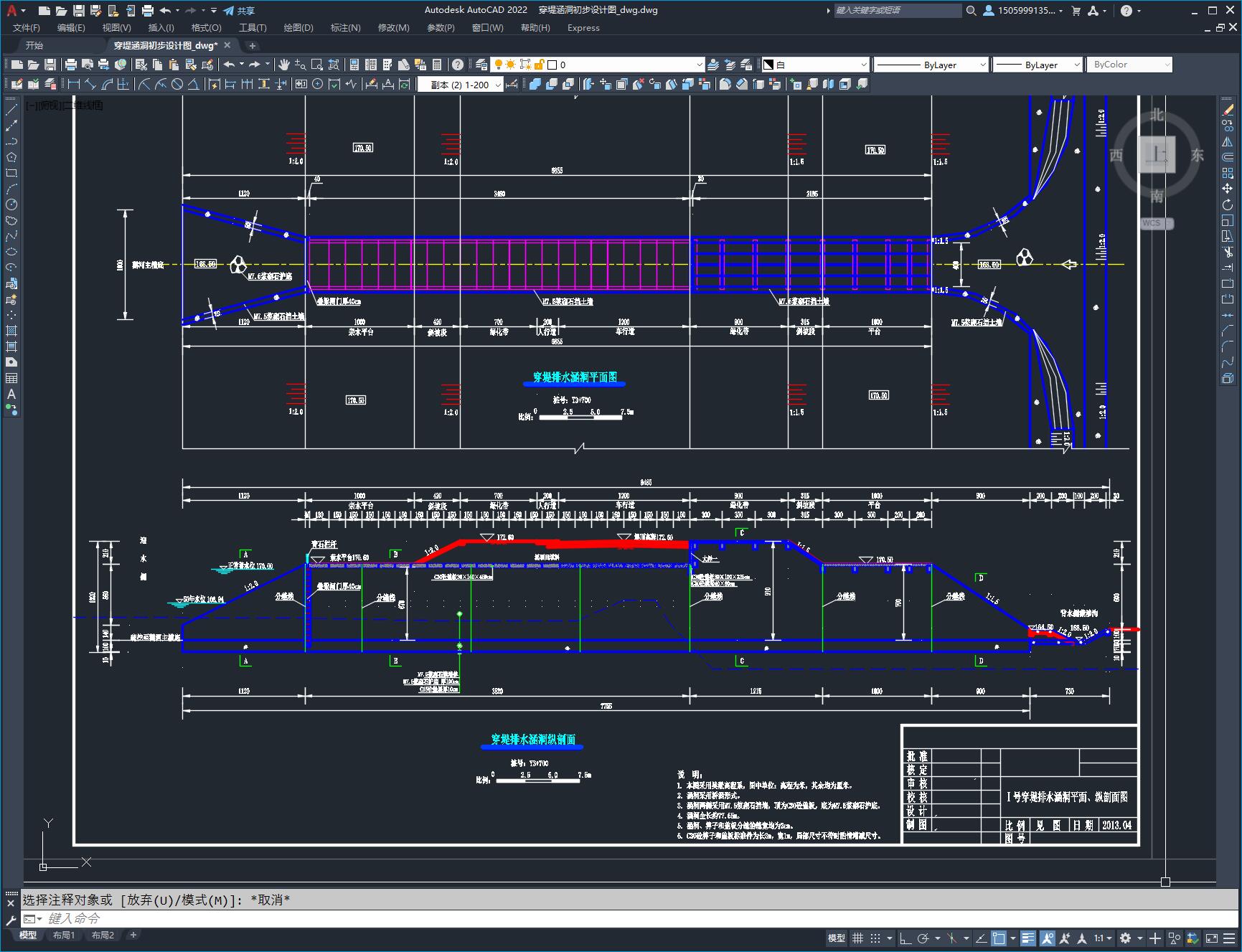

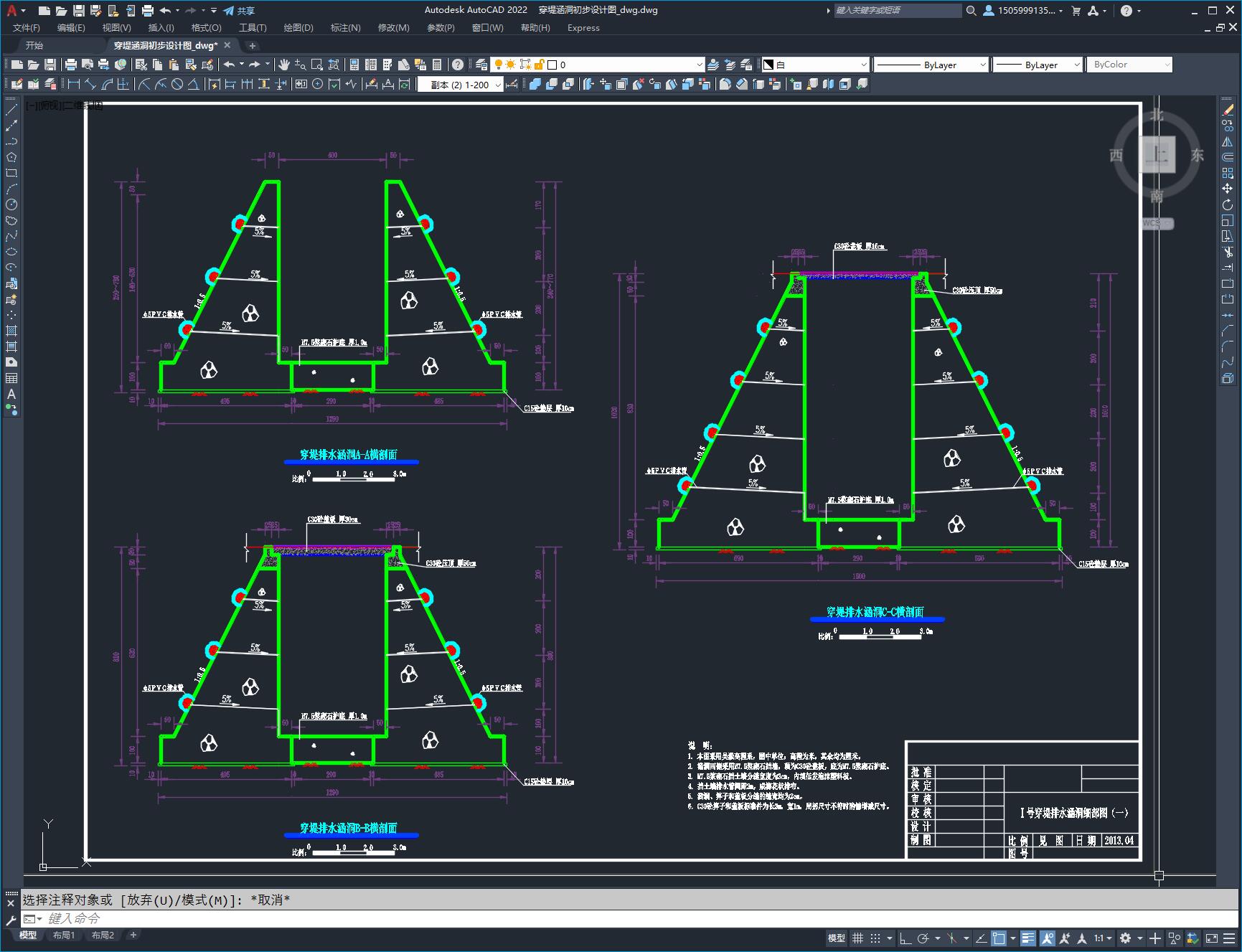

本套图纸为穿堤涵洞初步设计图，内容包括排水涵洞平面布置图，穿堤排水涵洞平面图，穿堤排水涵洞纵剖面，穿堤排水涵洞A-A横剖面，穿堤排水涵洞B-B横剖面，穿堤排水涵洞C-C横剖面，穿堤排水涵洞D-D横剖面，C30压顶结构配筋图，排水沟大样图，反滤体大样图等。
说 明：
1. 本图采用吴淞高程系，图中单位：高程为米，其余均为厘米。
2. 图中坐标系为1954年北京坐标系。
3. 涵洞采用桥涵形式。
4. 涵洞两侧采用M7.5浆砌石挡墙，顶为C30砼盖板，底为M7.5浆砌石护底。
5. 涵洞全长约77.55m。
6. 涵洞顶迎水面边坡、绿化带、平台及车行道采用盖板封闭，背水
