通信面板端口面板数据通信接口17种
（ID:1210015）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | SMSM-MP-010迷你型通信面板、20A电源插座美标3孔.step | 4.09M |
| 2 | SMSM-MP-0510迷你型通信面板、10A电源插座国标5孔.step | 4.14M |
| 3 | SMSM-MURD-010迷你型通信面板、RJ451USB3.01DB91.step | 4.44M |
| 4 | SMSM-MURD-020小型通信面板、RJ452DB91.step | 4.51M |
| 5 | SMSM-MURD-030小型通信面板、SUB3.01RJ451DB151.step | 4.83M |
| 6 | SMSM-MURD-040小型通信面板、RJ452DB151.step | 4.46M |
| 7 | SMSM-PR-010面板：20A电源插座美标3孔、RJ45网口.step | 3.68M |
| 8 | SMSM-PR-0510通信面板：10A电源插座国标5孔、RJ45网口.step | 4.28M |
| 9 | SMSM-PURD-010通信面板：20A电源插座美标3孔、RJ45网口、USB2.03.0、D-SUB-9.step | 4.60M |
| 10 | SMSM-PURD-020通信面板、20A电源插座、RJ45网口、USB、D-SUB15三排.step | 4.75M |
| 11 | SMSM-PURD-030面板、20A电源插座、RJ45网口、USB、D-SUB25.step | 4.92M |
| 12 | SMSM-PURD-0510通信面板：10A电源插座国标5孔、RJ45网口、USB2.03.0、D-SUB-9.step | 4.64M |
| 13 | SMSM-PURD-0520通信面板：10A电源插座国标5孔、RJ45网口、USB2.03.0、DSUB-15.step | 4.89M |
| 14 | SMSM-PURD-0530通信面板：10A电源插座国标5孔、RJ45网口、USB2.03.0、DSUB-25.step | 5.70M |
| 15 | SMSM-URD-010面板、RJ45网口2、USB、D-SUB9.step | 4.22M |
| 16 | SMSM-URD-020通信面板、RJ45网口2、USB、D-SUB15三排.step | 4.30M |
| 17 | SMSM-URD-030RJ45网口2、USB、D-SUB25.step | 4.36M |
| 18 | 多位通信面板.png | 176.00K |

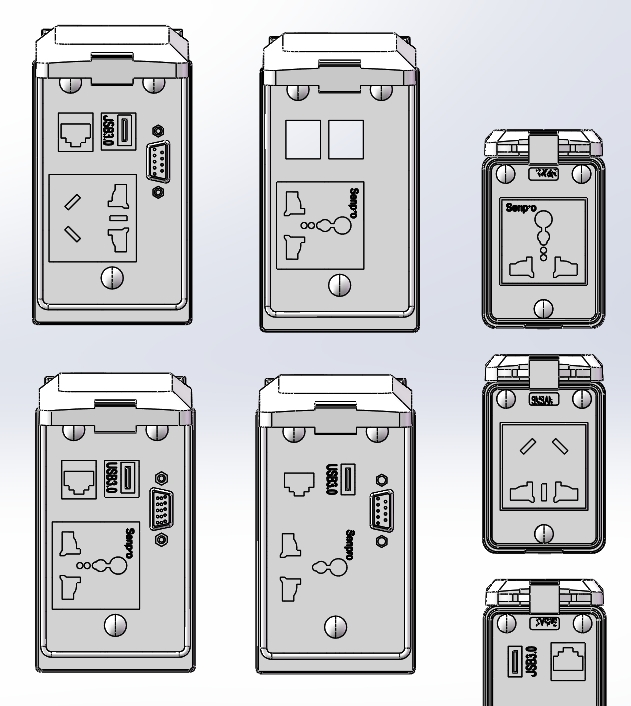

| 19 | 小型通信面板.png | 136.06K |

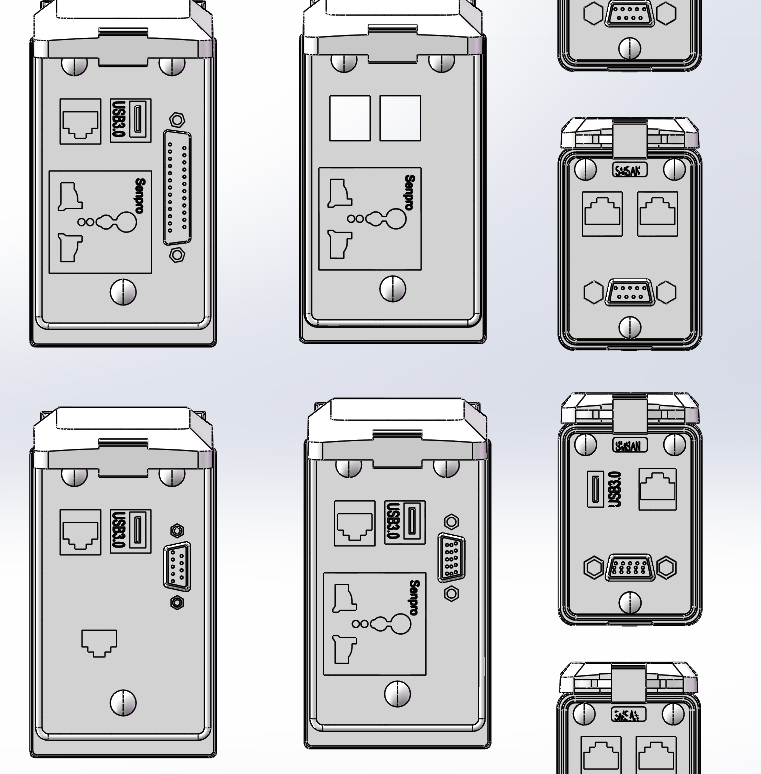

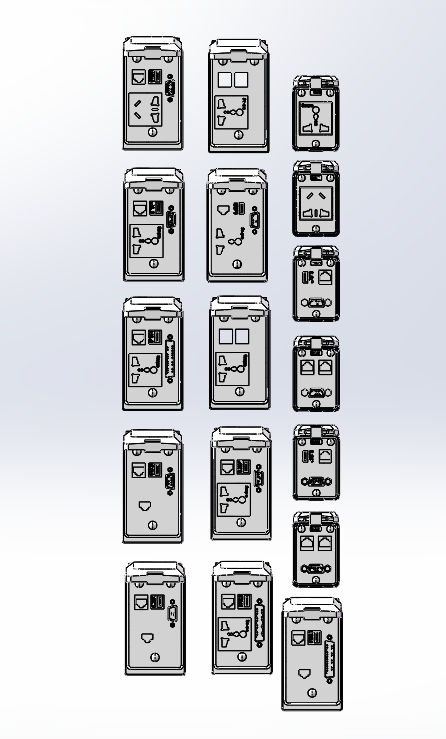

| 20 | 通信面板17种.png | 110.76K |

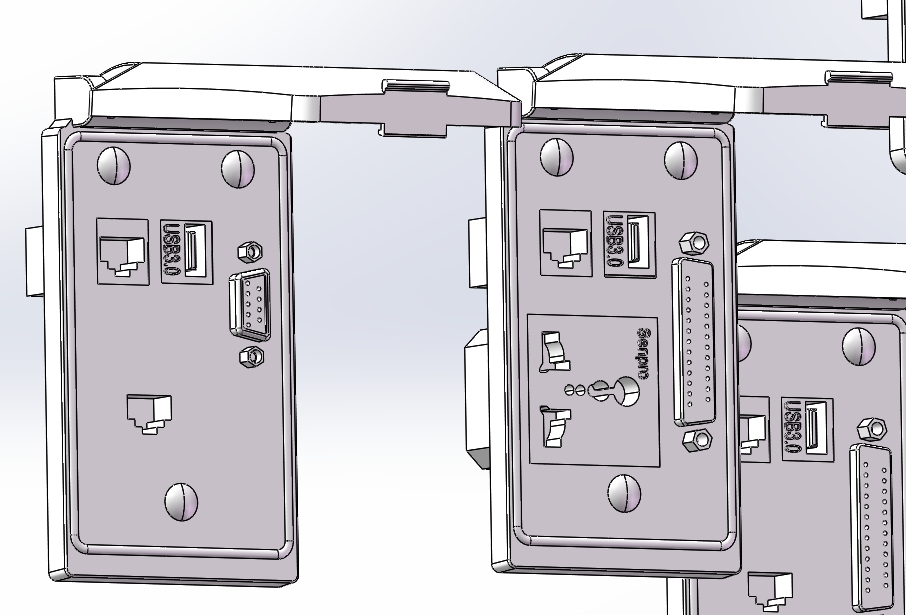

| 21 | 通信面板局部.png | 196.66K |
| 22 | 通信面板背面照.png | 223.14K |

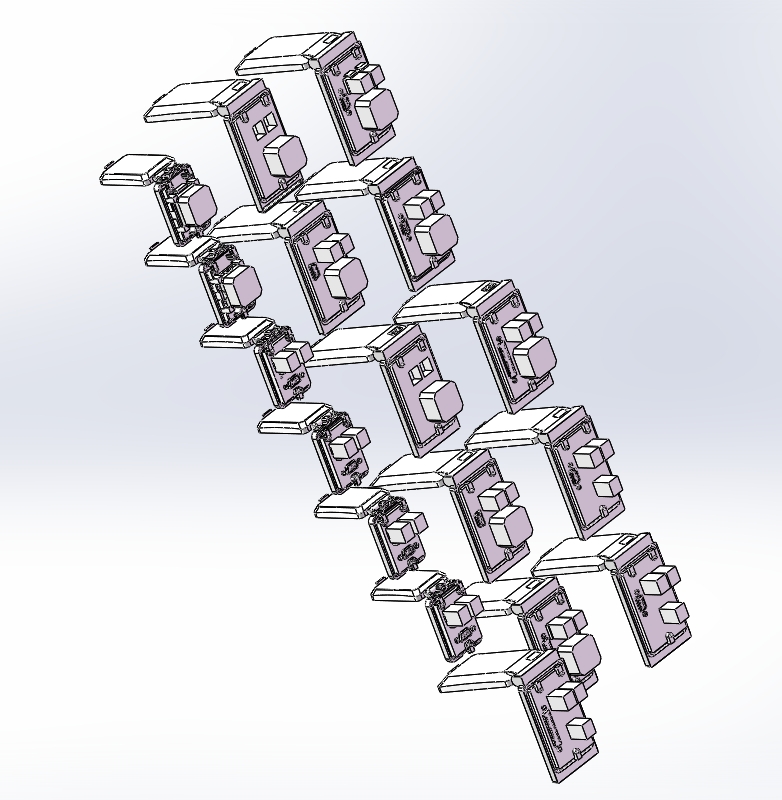

| 23 | 通信面板装配体.SLDASM | 29.52M |
此图纸下载需要39金币
立即下载
发布者
模型信息
图纸ID：1210015
图纸格式：step,sldasm
文件大小：49.96M
所需金币：39
上传时间：2024-03-30 10:44:21
是否可编辑：可修改，不包括参数
软件版本：SOLIDWORKS 2020
标签
通信面板
端口面板
前置面板
数据通信接口
图纸简介
本图为：通信面板模型，数据通信接口、前置面板、机床流水线组合插座、网口USB串口，前置面板接口、穆尔通信面板、电控柜调试组合插座，图形仅供参考
