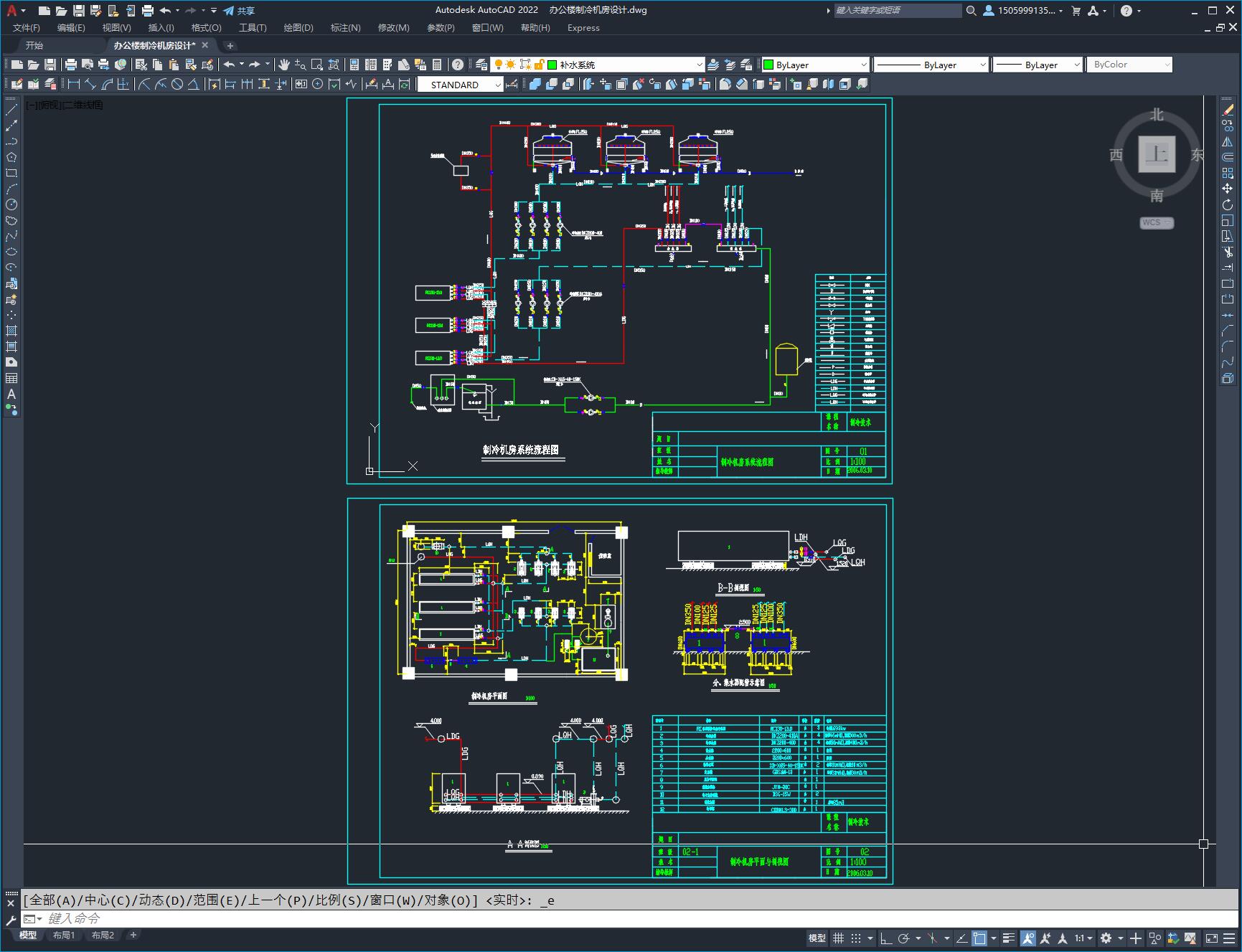

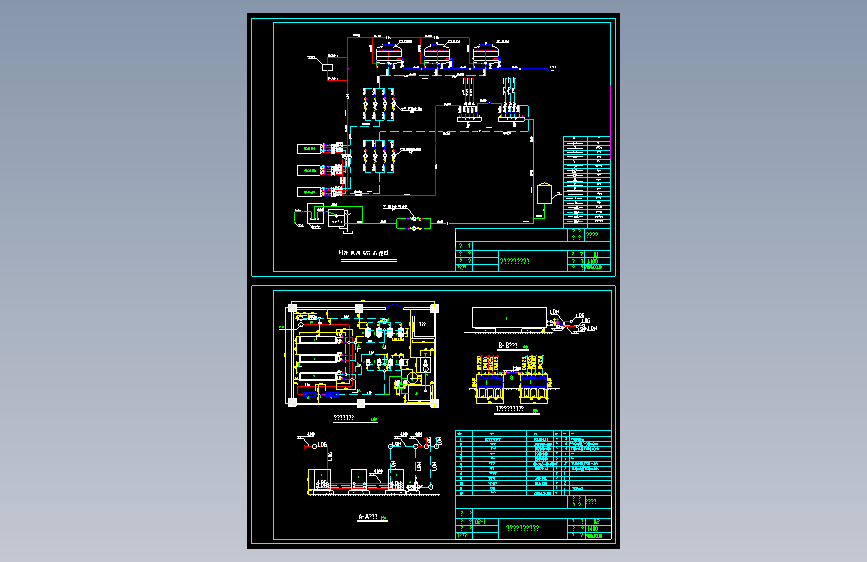

某办公楼制冷机房设计图（ID:1222355）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17119298699663.zip | 773.10K |
| 2 | 制冷站设计说明书_secret.doc | 97.00K |
| 3 | 办公楼制冷机房设计.dwg | 875.03K |
此图纸下载需要30金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：791.66KB
所需金币：30
上传时间：2024-04-01 08:04:30
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介
本工程为广州市某办公楼空调用冷源——制冷机房设计，办公楼共五层，建筑面积40000m2，所供应的冷冻水温度为7/12℃。包含图纸和设计说明书。

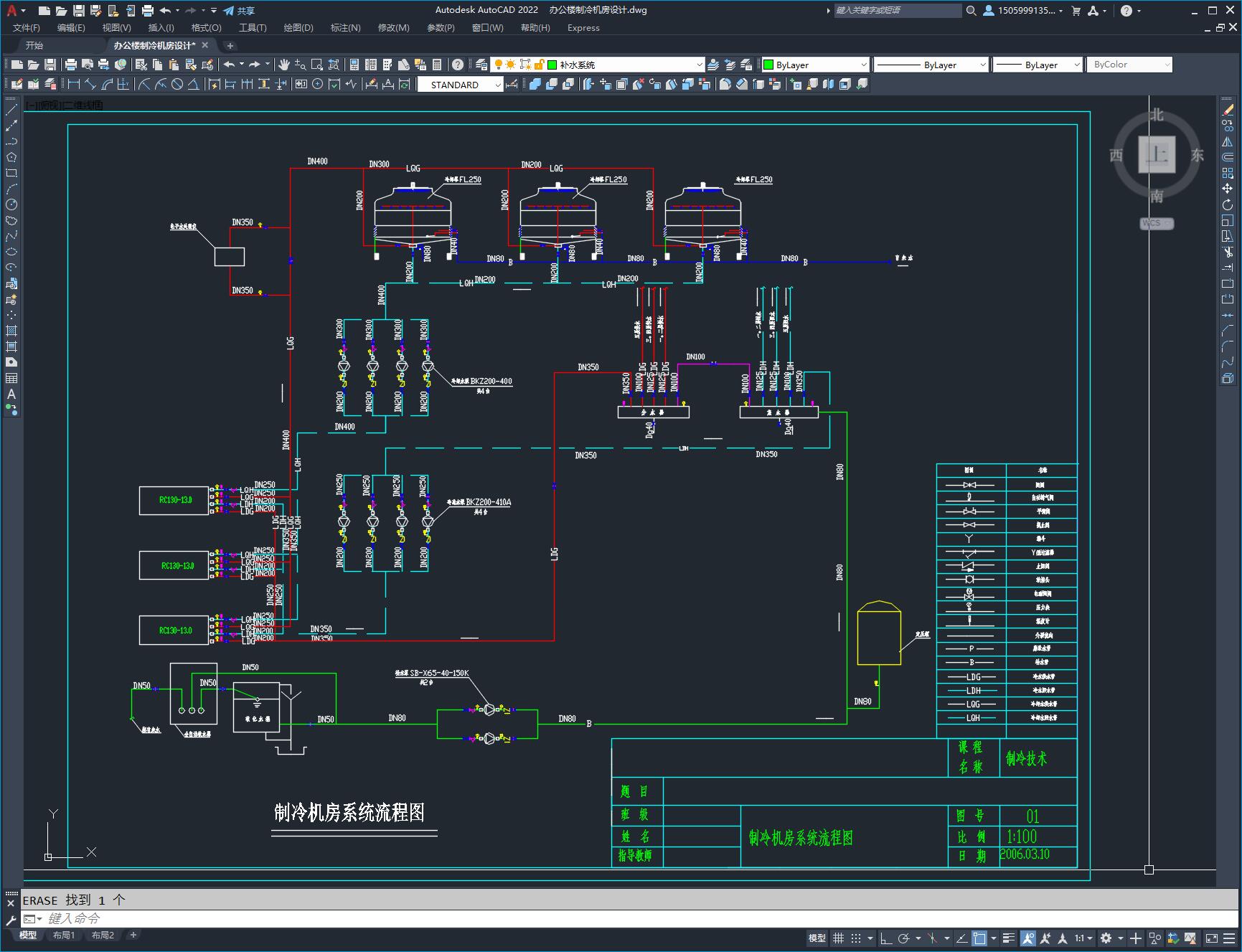

该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。
经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往办公楼的各个区域，经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器实现降温过程。
从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后返回冷水机组，如此循环往复。
考虑到系统的稳定安全运行，系统中配备补水系统，软化水系统，
