某高层宾馆暖通设计图（ID:1222357）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17119308753630.zip | 4.54M |
| 2 | 某高层宾馆暖通设计图.dwg | 5.08M |
此图纸下载需要80金币
立即下载
发布者
辛奇迹
创作: 2468
粉丝: 7
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：4.65M
所需金币：80
上传时间：2024-04-01 08:21:17
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

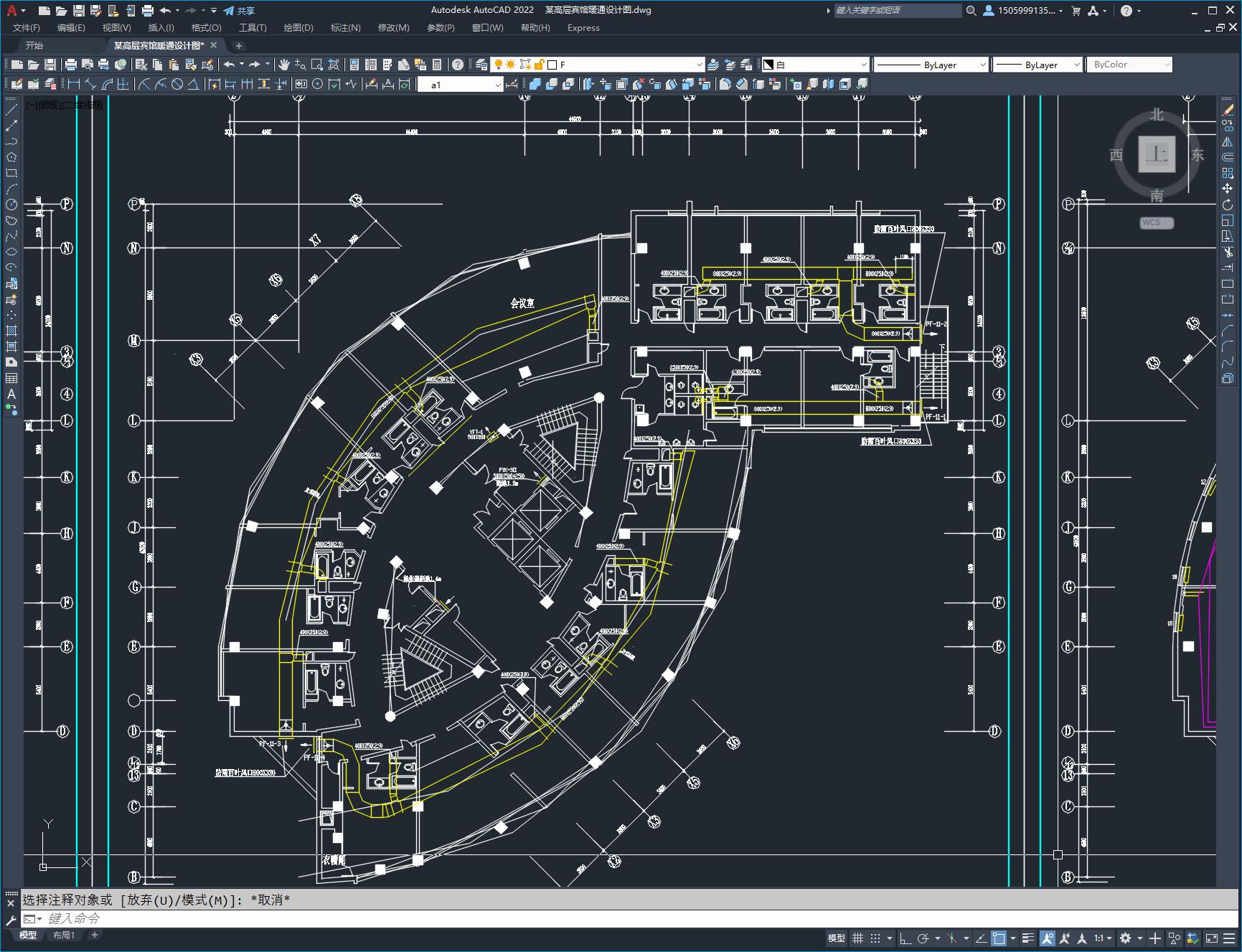

本工程为高层宾馆,框架结构, 地上十四层, 地下一层为汽车停车场.建筑总高度57.9m,主体高度47.4m.本工称包括空调.通风.防排烟和采暖.图注尺寸: 标高以米计,其余均以毫米计.矩形风管标高指管底,其它管道标高指管中心.
地下室设制冷机房.采用水冷式螺杆压缩式冷水机组.供回水温度为7/12c,冬季空调采用锅炉房蒸汽热源,供汽压力为0.4MPa（表压）. 经气-水换热器制备空调热水，供回水温度为60/50c，换热器要求自带温控阀。
