盖板涵标准图（ID:1223631）

建筑设施 / 建筑相关 / 盖板涵标准图

©原创

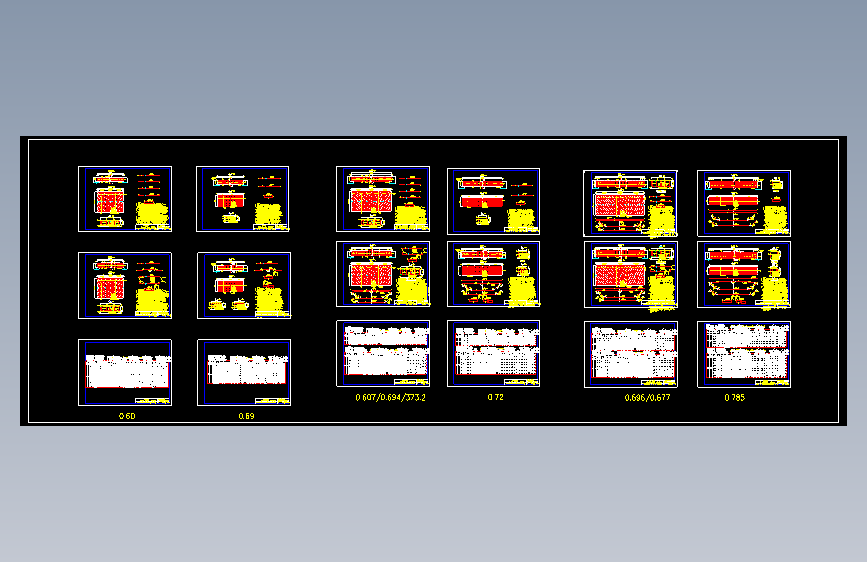

平面图

3D视图

文件列表

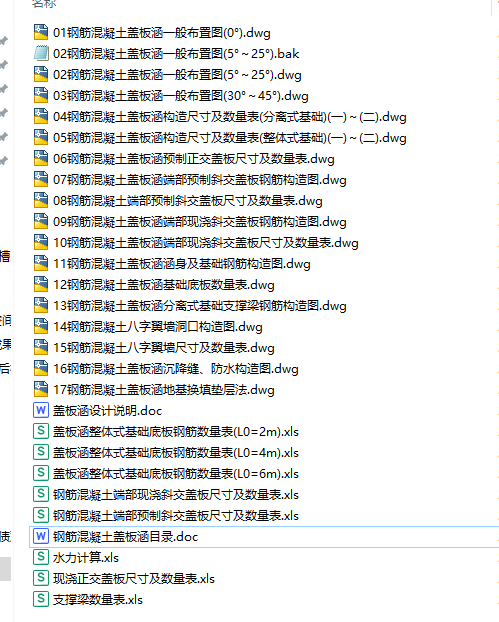

#	文件名称	文件大小
1	17119582173090.zip	4.78M
2	01钢筋混凝土盖板涵一般布置图0°.dwg	132.09K

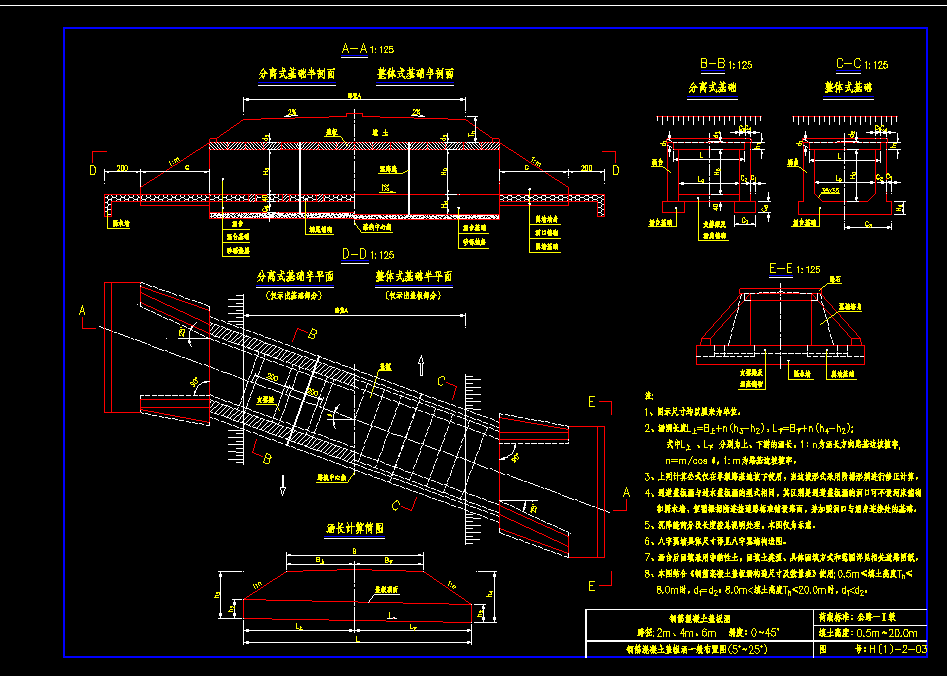

3	02钢筋混凝土盖板涵一般布置图5°～25°.dwg	228.63K
4	03钢筋混凝土盖板涵一般布置图30°～45°.dwg	186.63K
5	04钢筋混凝土盖板涵构造尺寸及数量表分离式基础一～二.dwg	99.78K
6	05钢筋混凝土盖板涵构造尺寸及数量表整体式基础一～二.dwg	92.39K
7	06钢筋混凝土盖板涵预制正交盖板尺寸及数量表.dwg	799.09K

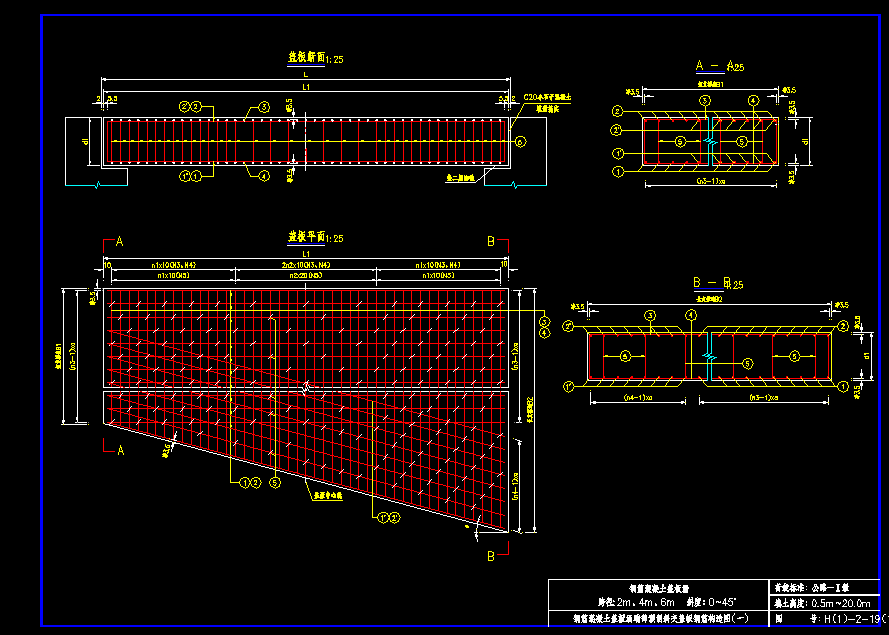

8	07钢筋混凝土盖板涵端部预制斜交盖板钢筋构造图.bak	138.31K
9	07钢筋混凝土盖板涵端部预制斜交盖板钢筋构造图.dwg	142.31K
10	08钢筋混凝土端部预制斜交盖板尺寸及数量表.dwg	216.03K
11	09钢筋混凝土盖板涵端部现浇斜交盖板钢筋构造图.dwg	163.22K
12	10钢筋混凝土盖板涵端部现浇斜交盖板尺寸及数量表.dwg	699.19K
13	11钢筋混凝土盖板涵涵身及基础钢筋构造图.dwg	135.56K
14	12钢筋混凝土盖板涵基础底板数量表.dwg	180.22K
15	13钢筋混凝土盖板涵分离式基础支撑梁钢筋构造图.dwg	99.31K
16	14钢筋混凝土八字翼墙洞口构造图.dwg	209.97K
17	15钢筋混凝土八字翼墙尺寸及数量表.dwg	1.22M
18	16钢筋混凝土盖板涵沉降缝、防水构造图.dwg	111.38K
19	17钢筋混凝土盖板涵地基换填垫层法.dwg	93.22K
20	支撑梁数量表.xls	65.50K
21	水力计算.xls	82.00K
22	现浇正交盖板尺寸及数量表.xls	1.02M
23	盖板涵整体式基础底板钢筋数量表L02m.xls	146.00K
24	盖板涵整体式基础底板钢筋数量表L04m.xls	168.00K
25	盖板涵整体式基础底板钢筋数量表L06m.xls	496.00K
26	盖板涵设计说明.doc	63.71K

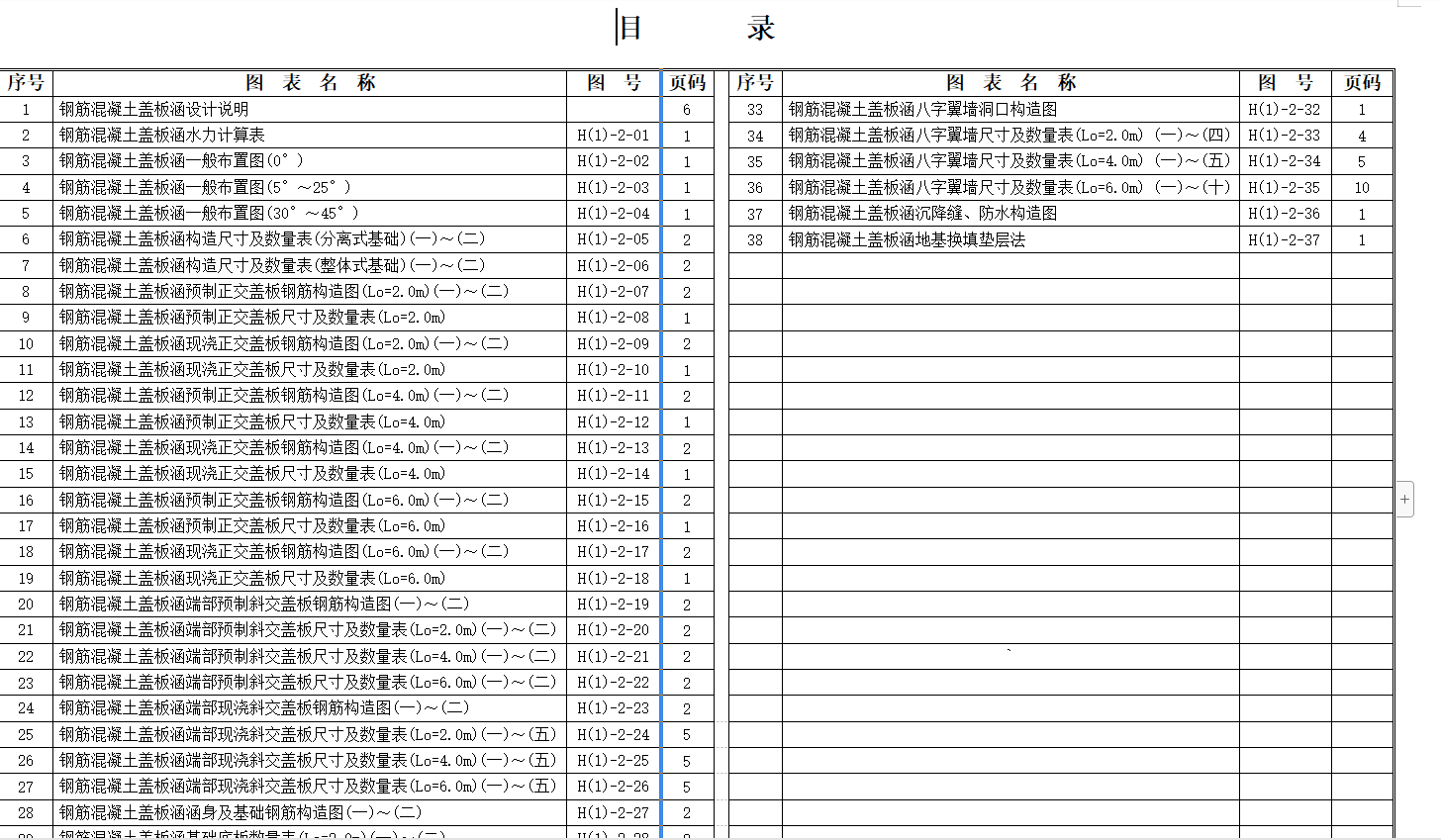

27	钢筋混凝土盖板涵目录.doc	97.50K
28	钢筋混凝土端部现浇斜交盖板尺寸及数量表.xls	2.06M
29	钢筋混凝土端部预制斜交盖板尺寸及数量表.xls	1.60M

此图纸下载需要100金币

立即下载

发布者

136****1840

创作: 6

粉丝: 1

加入时间：2024-04-01

私信

关注

模型信息

图纸格式：dwg

文件大小：4.9M

所需金币：100

上传时间：2024-04-01 15:57:04

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

盖板涵

暗涵

钢筋砼涵洞

无压力式盖板涵设计

盖板

图纸简介

本图册采用无压力式盖板涵设计，洞口形式为八字墙，如采用其它形式时需要另行设计。预制正交盖板采用简支单向板计算图式进行设计，现浇盖板采用双向板进行设计，按承载能力极限状态和正常使用极限状态分别进行计算和验算。根据《公路圬工桥涵设计规范》7.0.6条，涵台的计算模式设定为：分离式基础台身为上、下端分别与盖板和支撑梁形成不可移动的铰接梁；整体式基础台身为上端与盖板不可移动的铰接、下端与基础底板固结、涵台与基础底板作为整体式框架结构进行计算。
