BJC1220双端裁板锯三维模型图（ID:1227036）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17121261875867.zip | 12.55M |

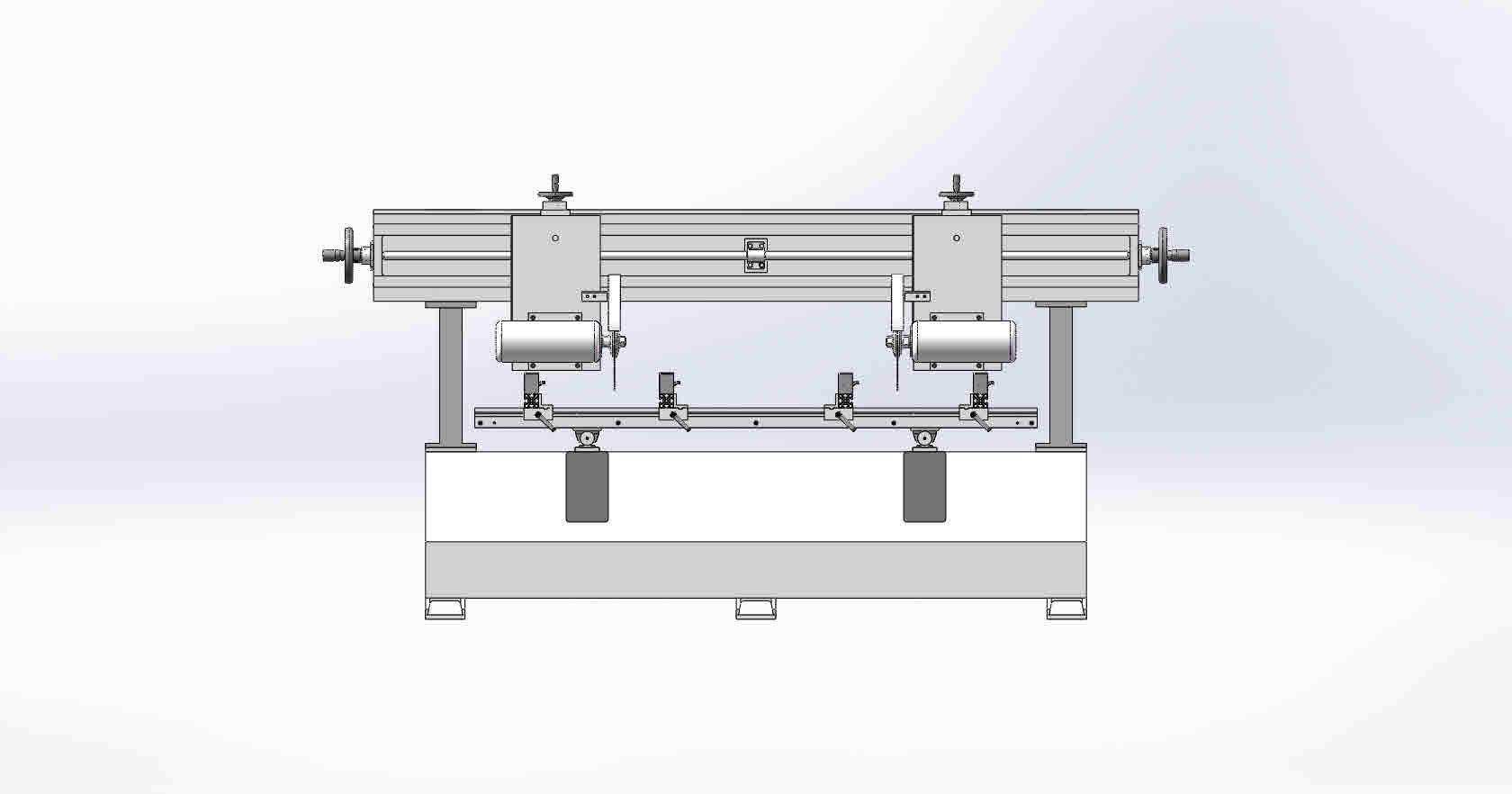

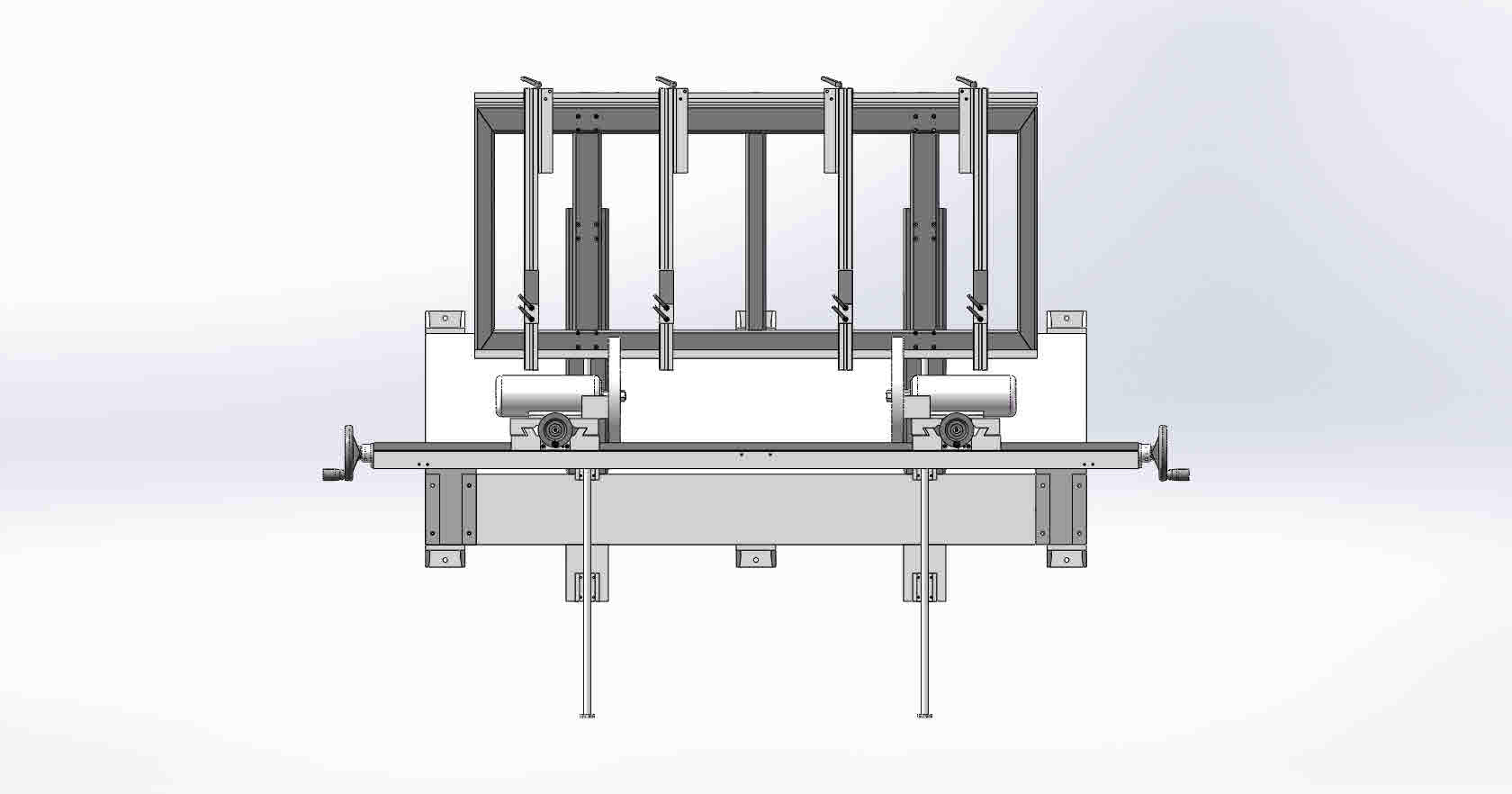

| 2 | 00BJC1220.0双端裁板锯总装图.SLDASM | 1.75M |

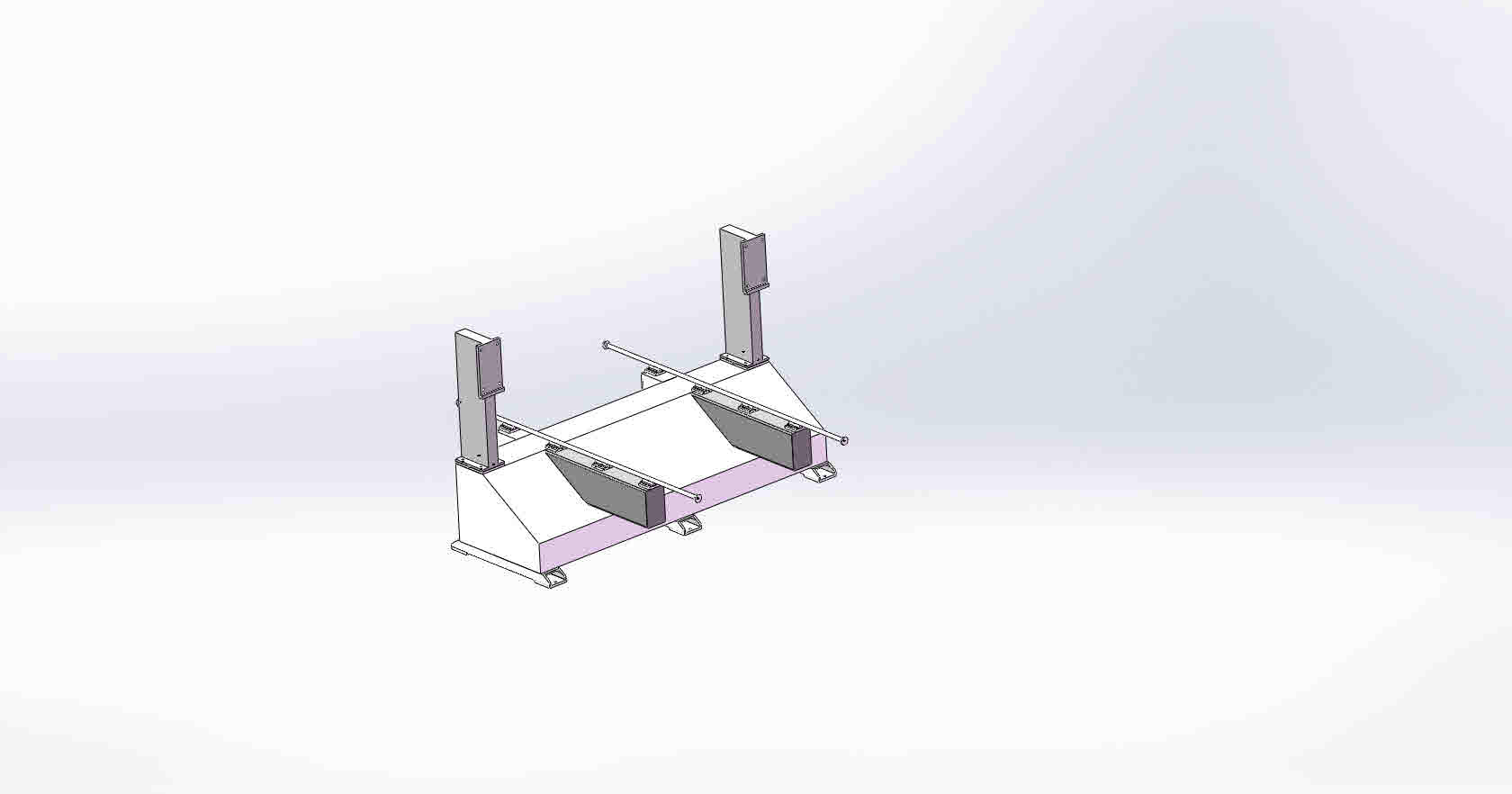

| 3 | 0BJC1220.1床身.SLDASM | 193.80K |

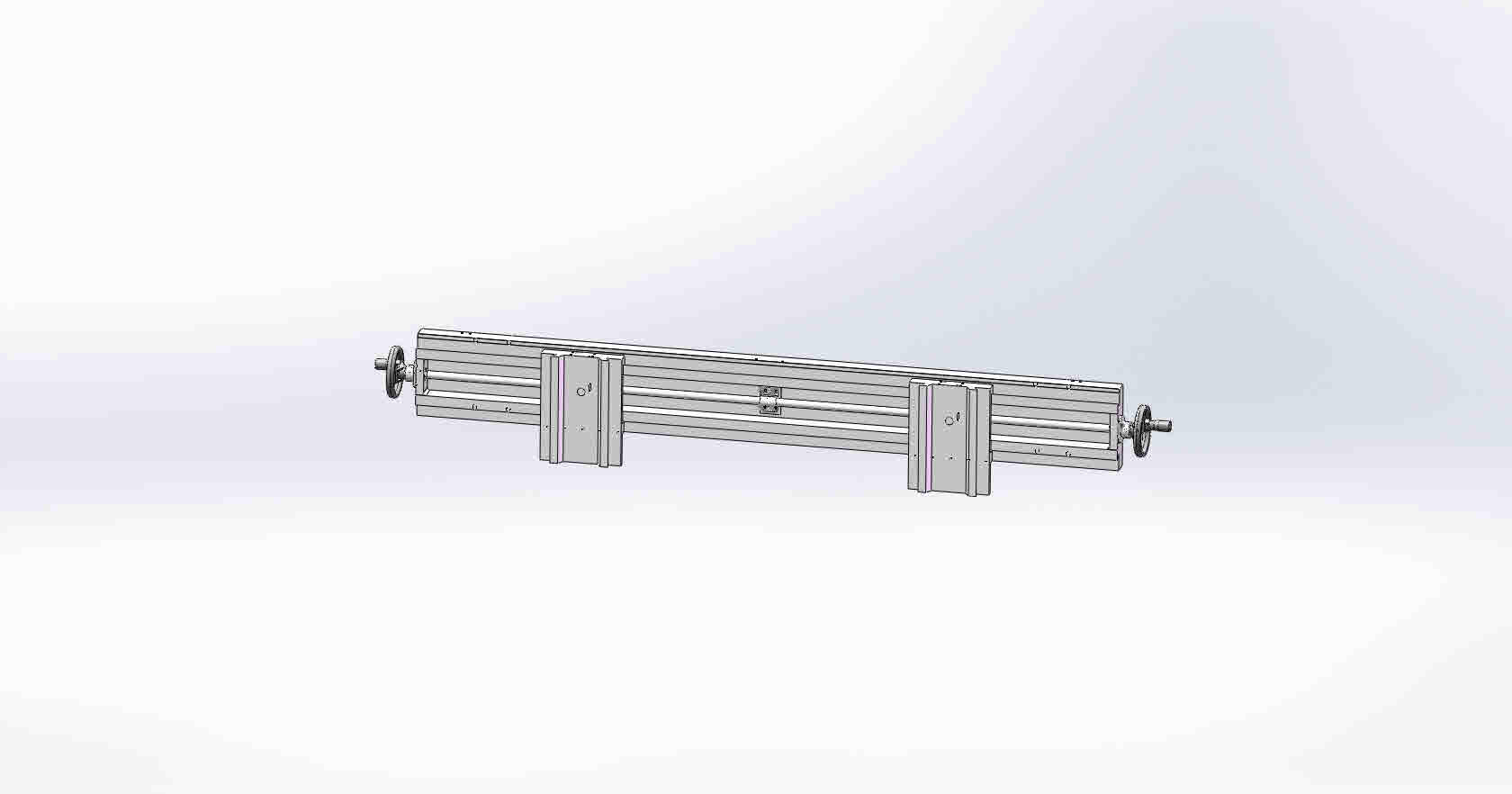

| 4 | 0BJC1220.2移动燕尾.SLDASM | 847.89K |

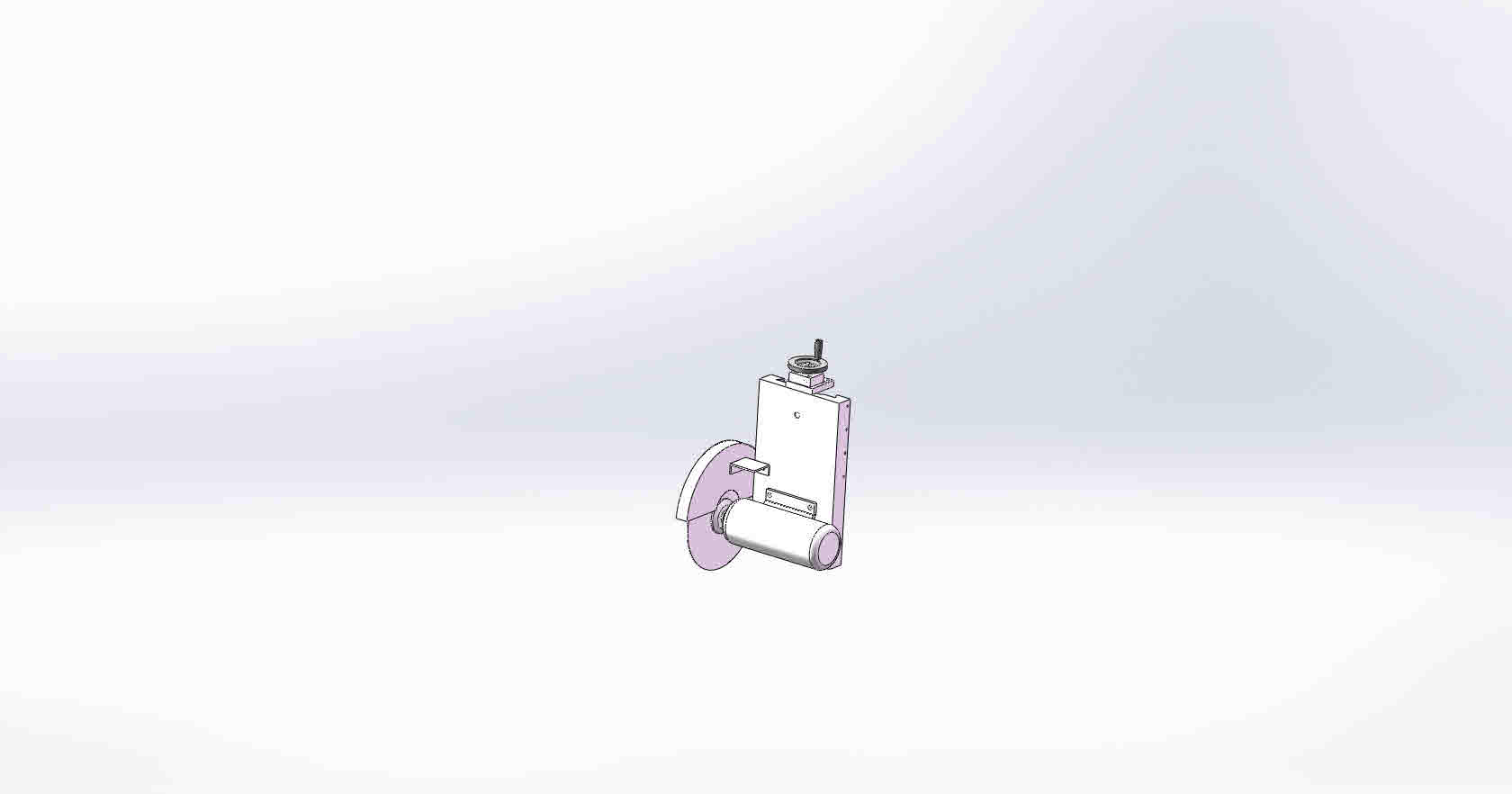

| 5 | 0BJC1220.3升降燕尾A.SLDASM | 753.38K |

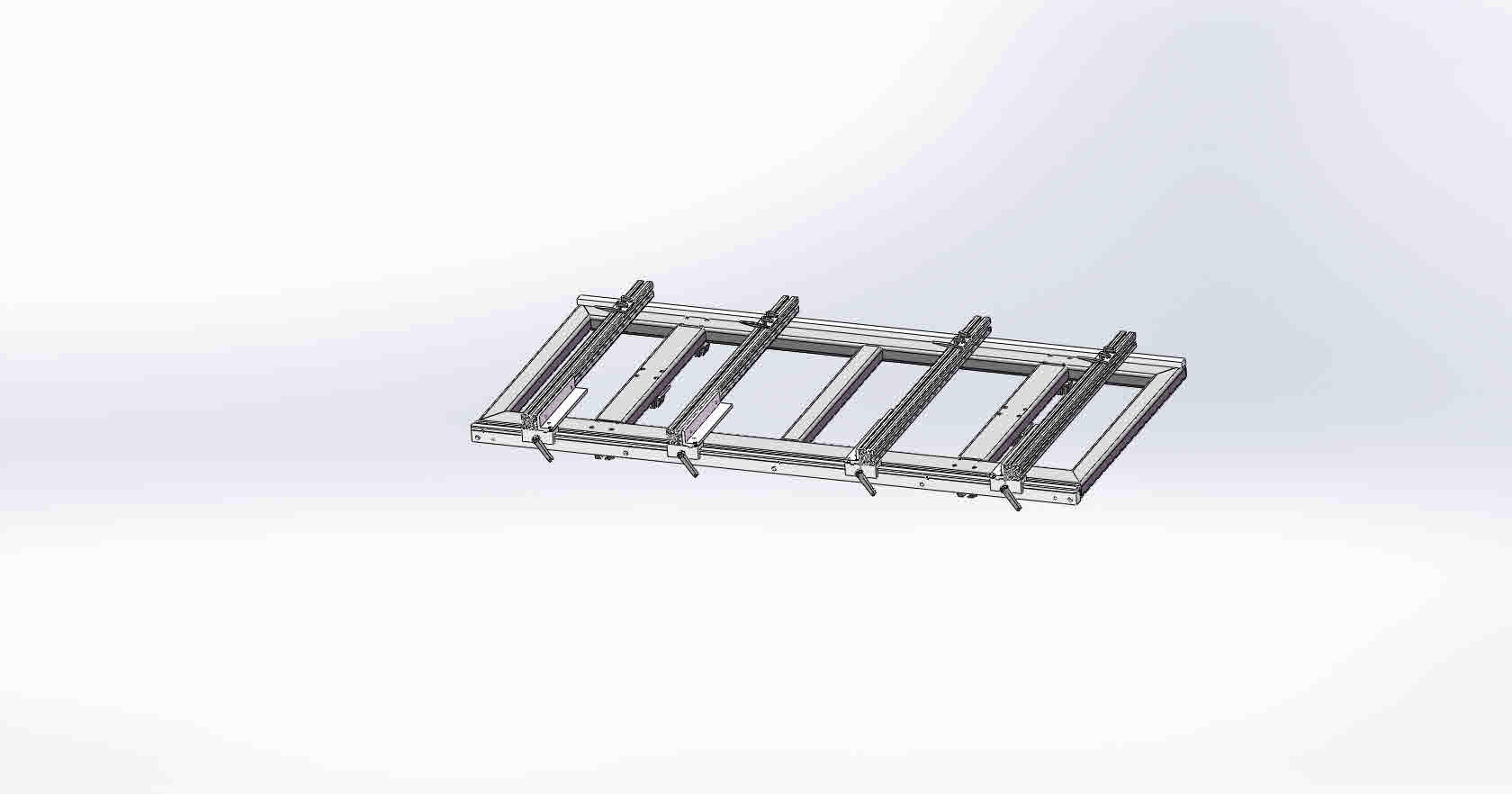

| 6 | 0BJC1220.4工作台.SLDASM | 438.45K |

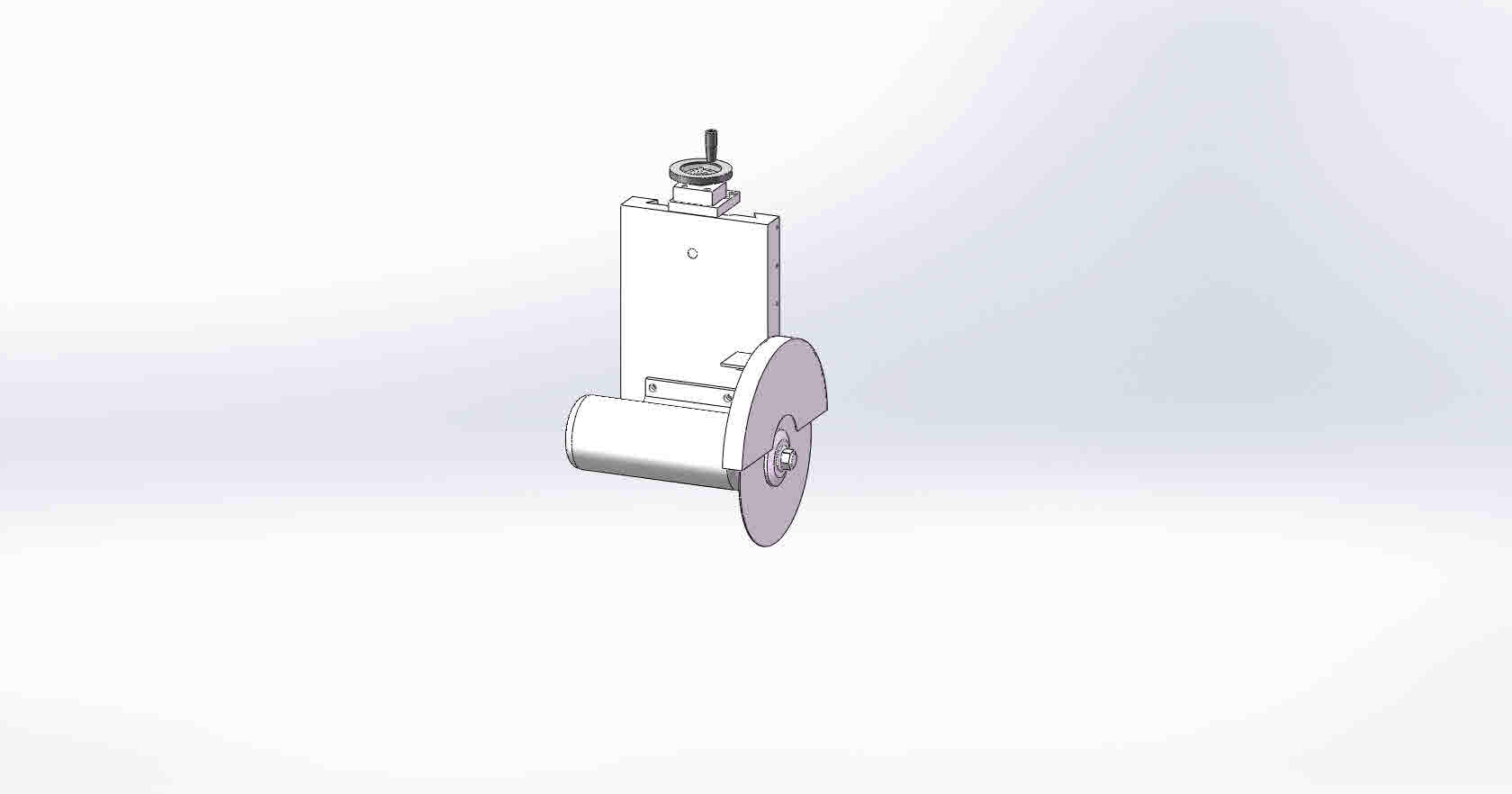

| 7 | 0BJC1220.6升降燕尾B.SLDASM | 758.16K |
| 8 | AJHAG-M10-L20.sldprt | 34.41K |
| 9 | AJHAG-M10-L20可调紧定手柄.sldprt | 93.48K |
| 10 | AJHBG-M8紧定手柄.sldprt | 50.84K |
| 11 | BJC1220.1-1挡圈.SLDPRT | 71.57K |
| 12 | BJC1220.1-2缓冲垫.SLDPRT | 71.57K |
| 13 | BJC1220.1.1-1垫板A.SLDPRT | 89.23K |
| 14 | BJC1220.1.1-2垫板B.SLDPRT | 91.58K |
| 15 | BJC1220.1.1.1后座.SLDPRT | 74.97K |
| 16 | BJC1220.1.1.2底杠.SLDPRT | 166.10K |
| 17 | BJC1220.1.1.3机体.SLDPRT | 106.46K |
| 18 | BJC1220.1.1.4前座.SLDPRT | 101.01K |
| 19 | BJC1220.1.1底座.SLDASM | 176.15K |
| 20 | BJC1220.1.2左立柱.SLDPRT | 151.67K |
| 21 | BJC1220.1.3右立柱.SLDPRT | 152.70K |
| 22 | BJC1220.2-1轴座.SLDPRT | 103.59K |
| 23 | BJC1220.2-2固定燕尾.SLDPRT | 376.76K |
| 24 | BJC1220.2-2支板.SLDPRT | 163.27K |
| 25 | BJC1220.2-3丝杠.SLDPRT | 97.80K |
| 26 | BJC1220.2-4滑动燕尾A.SLDPRT | 169.81K |
| 27 | BJC1220.2-5标尺.SLDPRT | 59.77K |
| 28 | BJC1220.2-6轴套.SLDPRT | 89.23K |
| 29 | BJC1220.2-7丝母.SLDPRT | 96.61K |
| 30 | BJC1220.2-8中间座.SLDPRT | 138.28K |
| 31 | BJC1220.3-1轴承座.SLDPRT | 123.78K |
| 32 | BJC1220.3-2支板.SLDPRT | 163.26K |
| 33 | BJC1220.3-3丝杠.SLDPRT | 88.16K |
| 34 | BJC1220.3-4滑板A.SLDPRT | 153.66K |
| 35 | BJC1220.3-5斜铁.SLDPRT | 66.77K |
| 36 | BJC1220.3-6内挤盘.SLDPRT | 99.89K |
| 37 | BJC1220.3-7外挤盘.SLDPRT | 87.75K |
| 38 | BJC1220.3-8螺母.SLDPRT | 121.97K |
| 39 | BJC1220.3-9丝母.SLDPRT | 100.14K |
| 40 | BJC1220.3.1护罩A.SLDPRT | 111.37K |
| 41 | BJC1220.4-1拉杆.SLDPRT | 90.89K |
| 42 | BJC1220.4-2滑块1.SLDPRT | 122.68K |
| 43 | BJC1220.4-3定位板1.SLDPRT | 98.31K |
| 44 | BJC1220.4-4滑块2.SLDPRT | 125.34K |
| 45 | BJC1220.4-5定位板2.SLDPRT | 91.58K |
| 46 | BJC1220.4-6铝型材.SLDPRT | 213.98K |
| 47 | BJC1220.4-7挡板.SLDPRT | 70.79K |
| 48 | BJC1220.4-8滑座.SLDPRT | 110.31K |
| 49 | BJC1220.4.1-1长板（2000x50x10）.SLDPRT | 96.05K |
| 50 | BJC1220.4.1-2管1（100x50x5-2000）.SLDPRT | 94.44K |
| 51 | BJC1220.4.1-3管21（70x50x5-900）.SLDPRT | 95.28K |
| 52 | BJC1220.4.1-4管3（70x50x5-700）.SLDPRT | 80.25K |
| 53 | BJC1220.4.1-5管4（100x50x5-700）.SLDPRT | 80.95K |
| 54 | BJC1220.4.1-6厚板（2000x30x20）.SLDPRT | 64.95K |
| 55 | BJC1220.4.1-7垫板.SLDPRT | 78.82K |
| 56 | BJC1220.4.1框架.SLDASM | 399.49K |
| 57 | BJC1220.6-1滑板B.SLDPRT | 156.32K |
| 58 | BJC1220.6.1护罩B.SLDPRT | 111.22K |
| 59 | GB70内六角螺钉M6-15.SLDPRT | 84.64K |
| 60 | GB70内六角螺钉M8-12.SLDPRT | 84.93K |
| 61 | HWLD-198手轮.sldprt | 64.28K |
| 62 | HWLE-122手轮.SLDPRT | 139.91K |
| 63 | LMZ01-d25-L2000-HK3-002滑块.SLDPRT | 94.40K |
| 64 | LMZ06-d25-L2200-HK3-002.SLDPRT | 122.91K |
| 65 | LMZ06-d25-L2200-HK3-002支撑轴承箱式单元（怡合达）.SLDPRT | 122.29K |
| 66 | SB25-100L轴支座.SLDPRT | 113.83K |
| 67 | 六角螺栓M8-35.SLDPRT | 86.55K |
| 68 | 六角螺栓M8-70.SLDPRT | 87.33K |
| 69 | 六角螺母M8.SLDPRT | 76.43K |
| 70 | 含油轴承20x28x25.SLDPRT | 88.95K |
| 71 | 平垫8.SLDPRT | 69.69K |
| 72 | 平键6X6-25.SLDPRT | 77.09K |
| 73 | 弹垫8.SLDPRT | 79.15K |
| 74 | 推力球轴承51104.SLDPRT | 296.25K |
| 75 | 推力轴承51107.SLDPRT | 304.96K |
| 76 | 斜铁.SLDPRT | 69.00K |
| 77 | 电机M80.SLDPRT | 179.97K |
| 78 | 直线导轨25-2200.SLDPRT | 83.43K |
| 79 | 翻边复合轴套203020.SLDPRT | 76.81K |
| 80 | 轴端挡圈18.SLDPRT | 75.59K |
| 81 | 轴端挡圈7-24-4.SLDPRT | 76.33K |
| 82 | 锯片350-2.5.SLDPRT | 71.03K |
此图纸下载需要200金币
立即下载
发布者
135****0864
创作: 8
粉丝: 0
加入时间：2024-03-09
模型信息
图纸格式：sldasm,sldprt
文件大小：12.85M
所需金币：200
上传时间：2024-04-03 14:36:33
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
双端裁板锯
双端锯板机
双端锯
双端定尺裁板锯
双端定尺锯板机
图纸简介
双端裁板锯主要由床身、工作台、固定燕尾、移动燕尾组成。可用于木工板、塑料板、刨花板等材料的定尺切割。工作台的移动，靠人工推动；燕尾的移动，由手轮驱动，既可以调节办的锯切尺寸，也可以调节锯切的深度。该设备结构简单，故障率低，实用性强。
