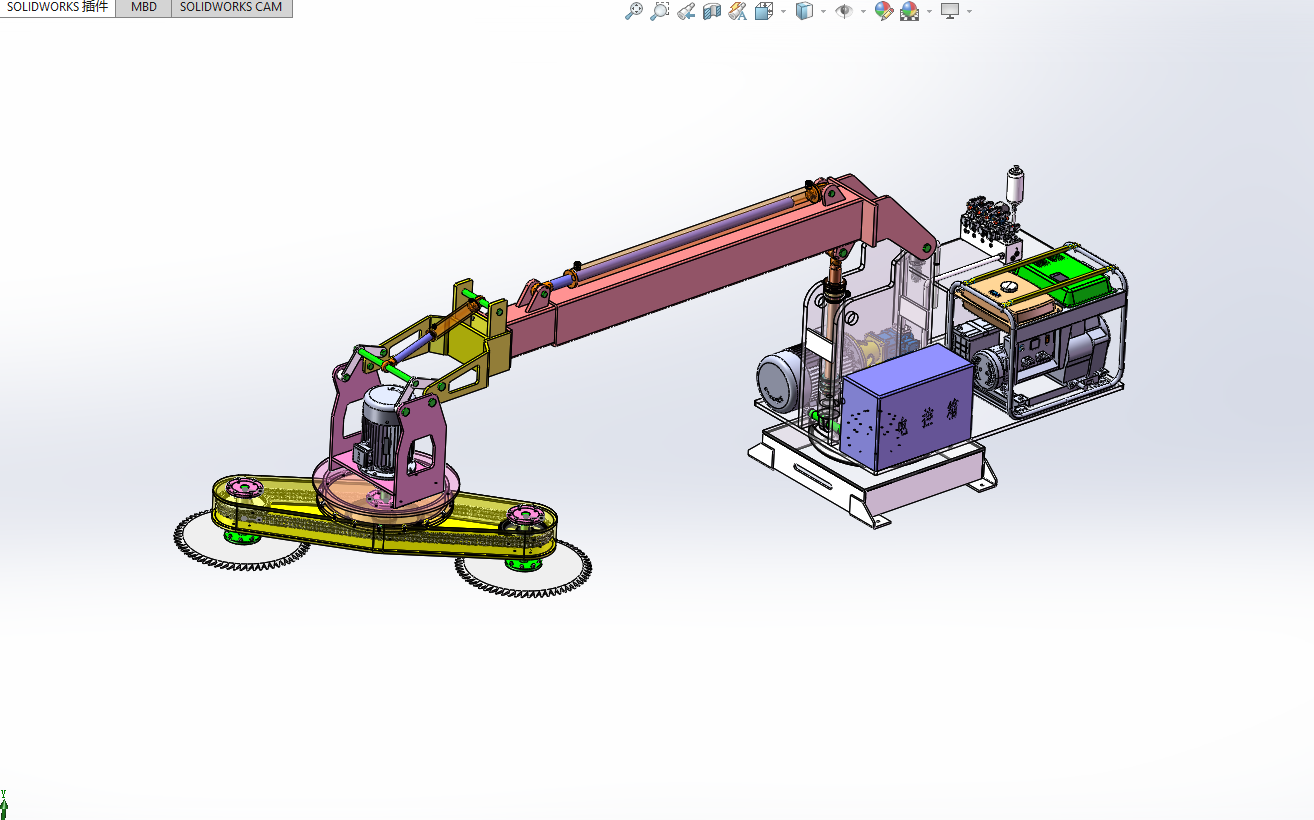

车载绿篱修剪机设计3D（ID:1234649）

机械设备 / 非标机械 / 车载绿篱修剪机设计3D

©非原创

214

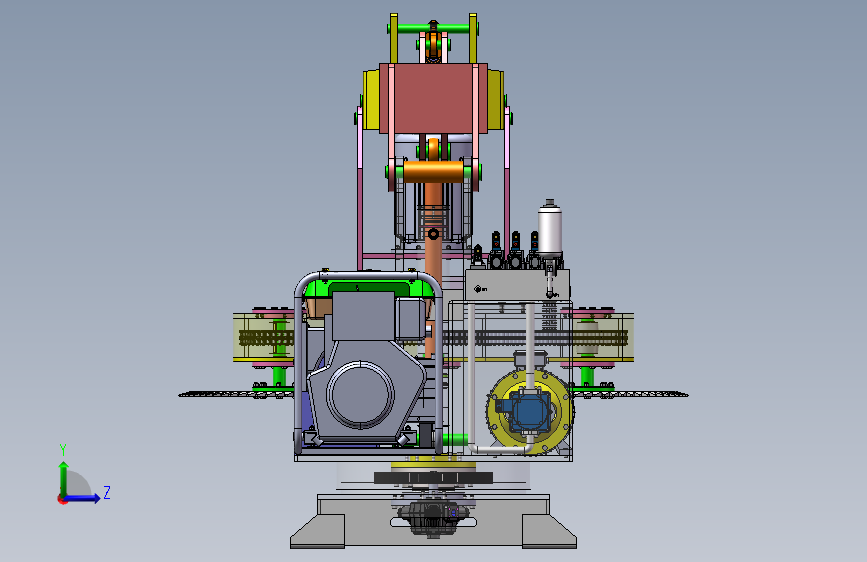

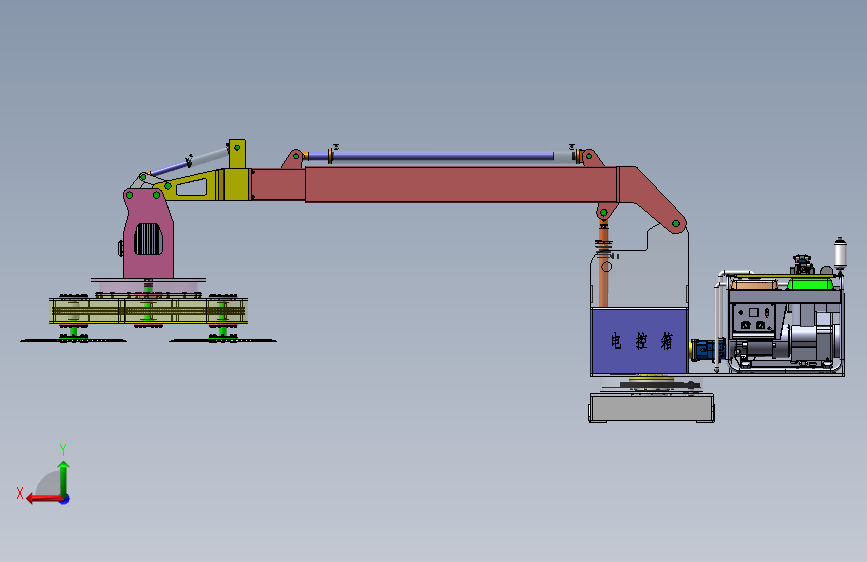

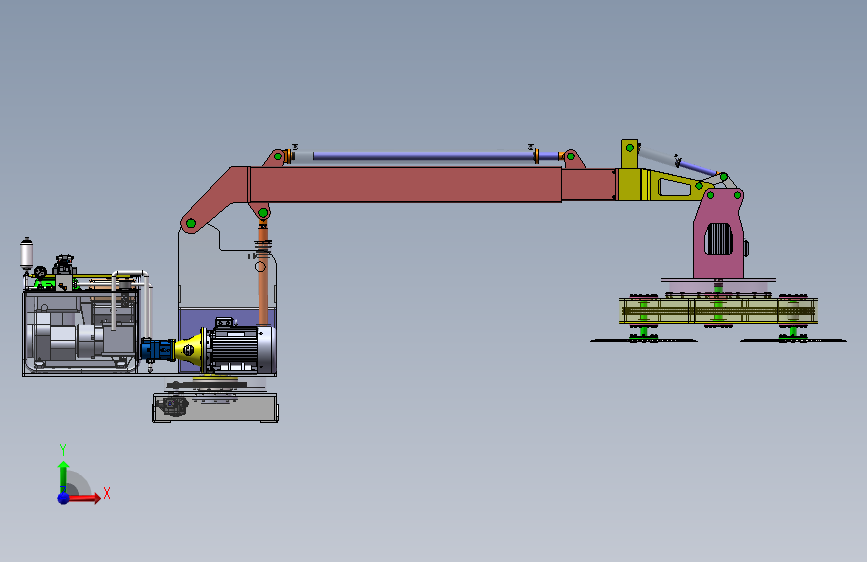

平面图

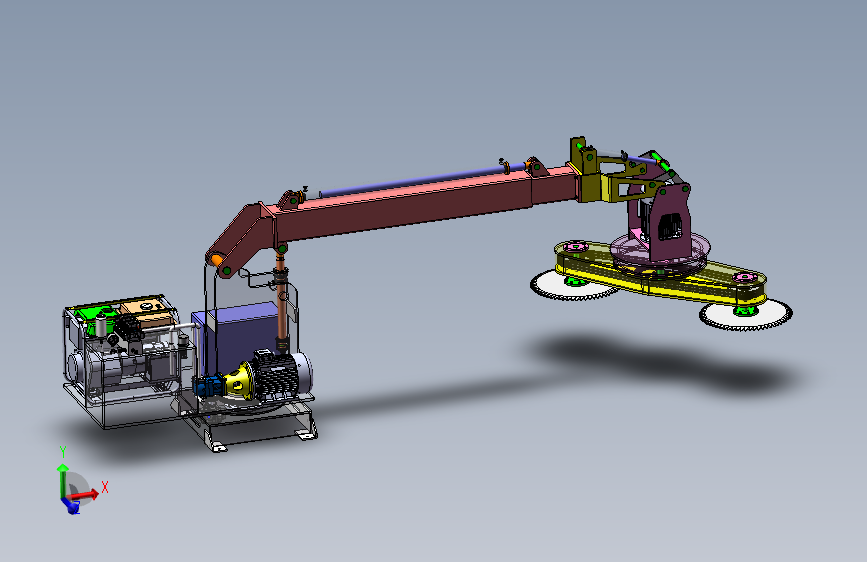

3D视图

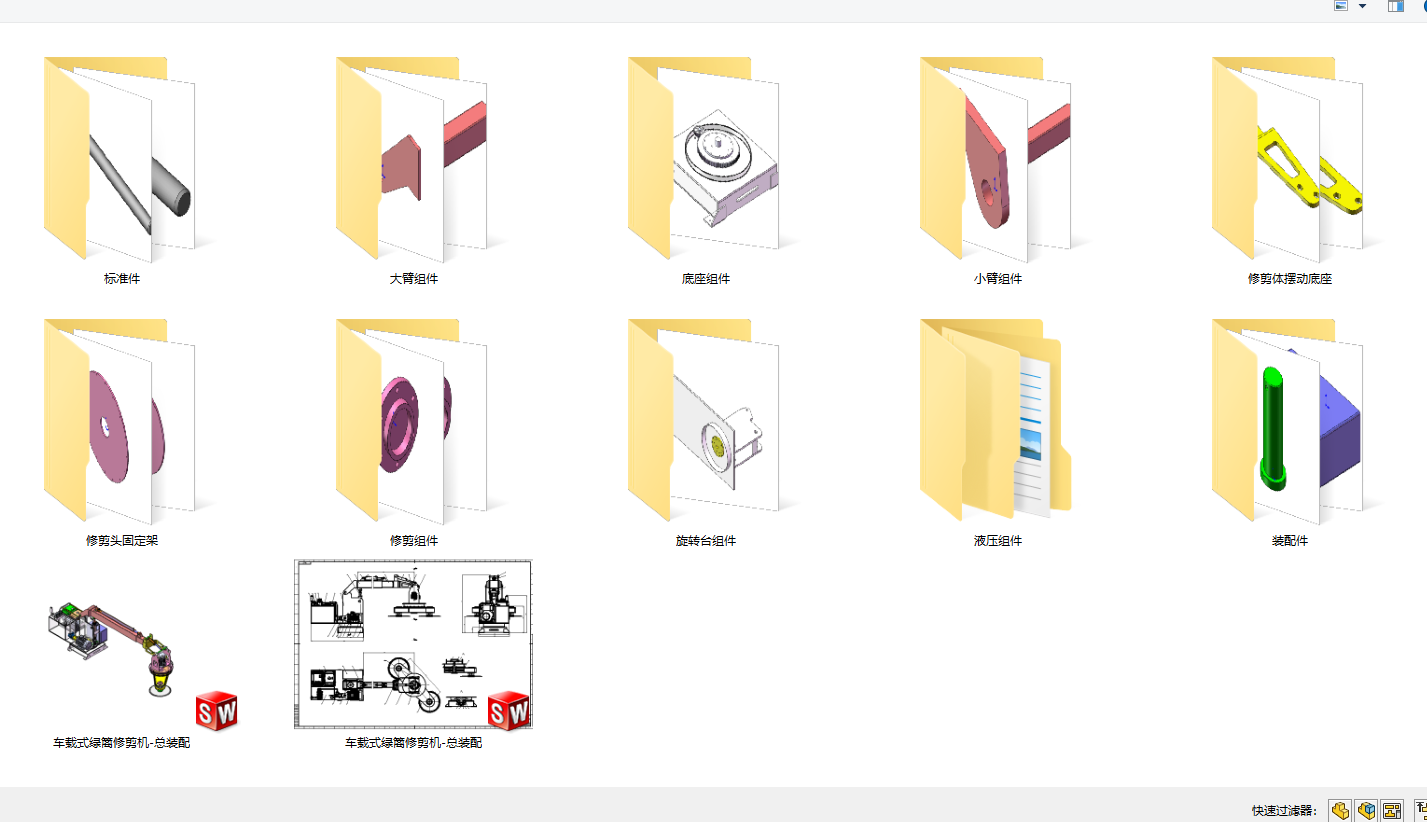

文件列表

#	文件名称	文件大小

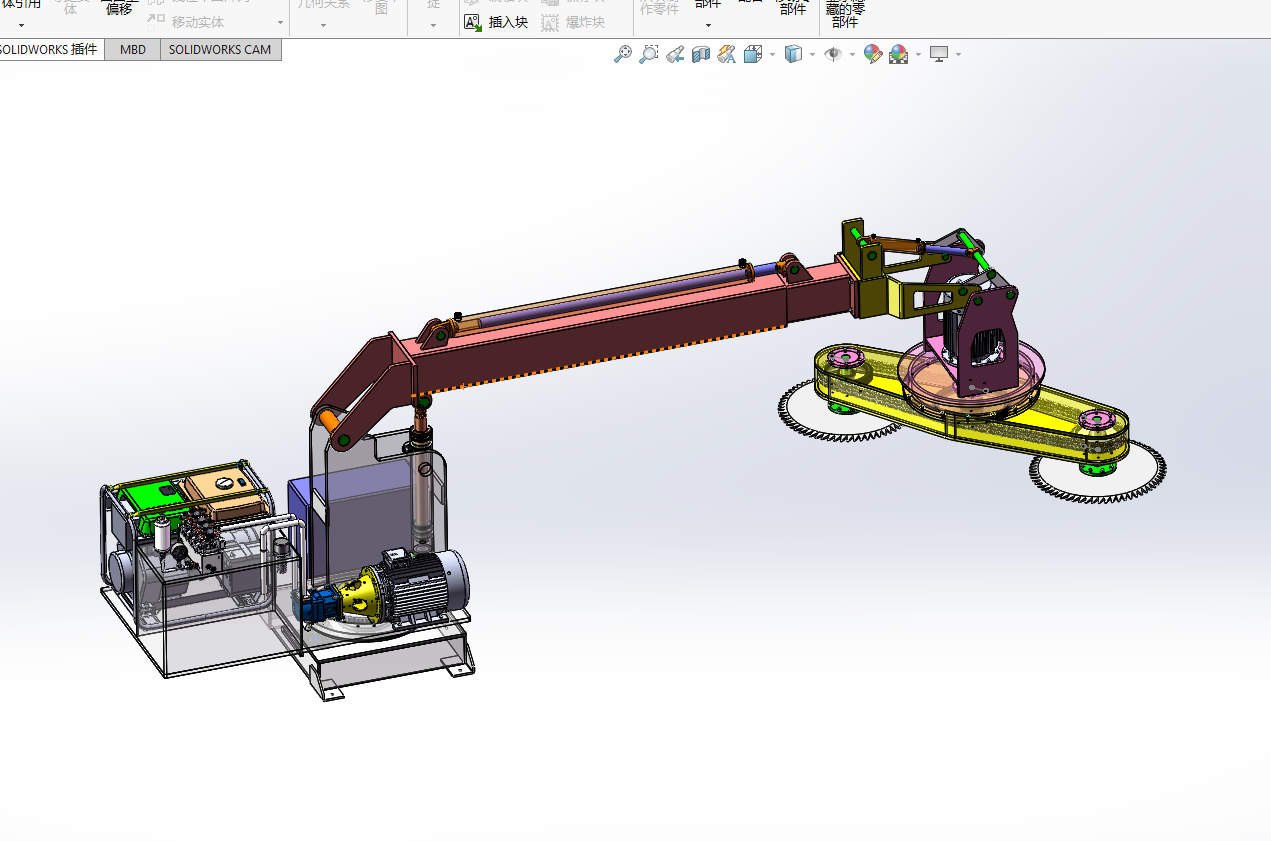

1	1712404749918.jpg	323.02K
2	1712404756973.jpg	336.82K
3	1712404767547.jpg	179.92K

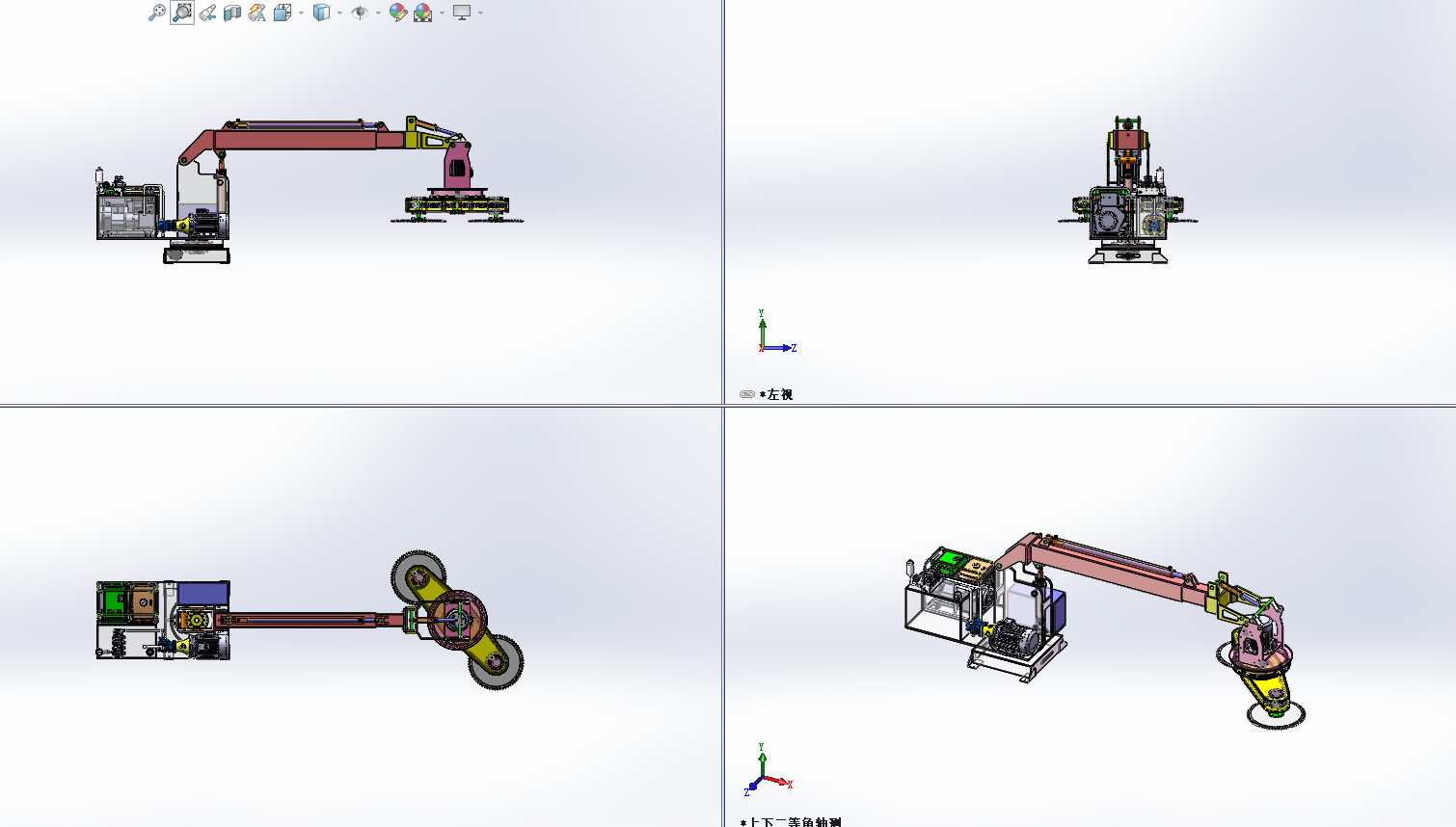

4	1712404783535.jpg	346.21K
5	17124239865504.zip	129.23M
6	车载式绿篱修剪机-总装配.SLDASM	28.98M
7	车载式绿篱修剪机-总装配.SLDDRW	4.51M
8	修剪体摆动底座组件1.SLDASM	121.84K
9	外开板1.SLDPRT	158.86K
10	外开板2.SLDPRT	144.57K
11	摆动底座侧板1.SLDPRT	65.35K
12	摆动底座固定板1.SLDPRT	75.08K
13	摆动底座固定板2.SLDPRT	61.43K
14	修剪头固定架1.SLDASM	139.18K
15	固定架圆盘1.SLDPRT	69.81K
16	固定架圆盘2.SLDPRT	100.32K
17	固定架焊接侧板1.SLDPRT	90.96K
18	焊接圆环1.SLDPRT	89.58K
19	电机固定板1.SLDPRT	97.38K
20	24A链条.SLDPRT	4.02M
21	XJJ-17修剪组件.SLDDRW	2.27M
22	主动链轮20A-80齿.SLDPRT	1.86M
23	主动链轮24A-60齿.SLDPRT	1.55M
24	从动链轮24A-40齿.SLDPRT	1.12M
25	修剪组件1.SLDASM	4.26M
26	修剪链轮箱上盖板1.SLDPRT	141.10K
27	修剪链轮箱下盖板1.SLDPRT	169.63K
28	修剪链轮箱体固定圆盘1.SLDPRT	154.38K
29	修剪链轮箱体板1.SLDPRT	101.59K
30	轴承端盖1.SLDPRT	160.68K
31	轴承端盖2.SLDPRT	152.44K
32	轴承端盖3.SLDDRW	152.40K
33	轴承端盖3.SLDPRT	158.46K
34	锯片1.SLDDRW	200.56K
35	锯片1.SLDPRT	249.61K
36	锯片回转轴1.SLDDRW	188.90K
37	锯片回转轴1.SLDPRT	150.18K
38	锯片回转轴2.SLDPRT	113.23K
39	大臂主梁1.SLDPRT	90.51K
40	大臂回转侧板1.SLDPRT	65.20K
41	大臂油缸支座1.SLDPRT	84.35K
42	大臂焊接底座板1.SLDPRT	62.51K
43	大臂组件1.SLDASM	107.93K
44	大臂组件1.SLDDRW	148.18K
45	小臂油缸支座1.SLDPRT	81.62K
46	小臂主梁1.SLDPRT	88.88K
47	小臂油缸支座2.SLDPRT	80.03K
48	小臂焊接底座板1.SLDPRT	75.80K
49	小臂组件1.SLDASM	92.14K
50	底座组件1.SLDASM	1.79M
51	底座焊合.SLDASM	150.88K
52	底座焊合板1.SLDPRT	66.25K
53	底座焊合板2.SLDPRT	72.56K
54	底座焊合板3.SLDPRT	97.46K
55	底座焊合板4.SLDPRT	102.84K
56	底座顶板.SLDPRT	126.84K
57	焊接圆环下挡板.SLDPRT	82.30K
58	圆柱齿轮190×4.SLDPRT	970.77K
59	小圆柱齿轮20×3.SLDPRT	580.77K
60	底盘旋转轴下法兰.SLDPRT	151.56K
61	旋转台组件.SLDASM	171.68K
62	加强筋1.SLDPRT	62.31K
63	大臂固定架焊接板1.SLDPRT	74.49K
64	旋转台焊合.SLDASM	113.83K
65	旋转台焊接底板1.SLDPRT	93.65K
66	焊接回转管1.SLDPRT	91.96K
67	焊接圆环上挡板.SLDPRT	85.08K
68	连接座1.SLDPRT	155.58K
69	GB894．2-86轴用弹性挡圈B型80.SLDPRT	81.94K
70	GB／T1096-1979普通平键A型22×192.SLDPRT	100.27K
71	GB／T1096-1979普通平键A型28×188.SLDPRT	104.45K
72	GB／T276-94深沟球轴承6220-2RZ.SLDPRT	560.86K
73	GB／T276-94深沟球轴承6312-2RZ.SLDPRT	485.41K
74	GB／T276-94深沟球轴承6316-2RZ.SLDPRT	485.88K
75	GB／T283-94圆柱滚子轴承NF228.SLDPRT	338.21K
76	GB／T301-1995推力球轴承51240.SLDPRT	348.19K
77	GB／T5780-2000六角头螺栓C级M20×110-1.SLDPRT	144.46K
78	GB／T5781-2000六角头螺栓全螺纹C级M16×80.SLDPRT	140.98K
79	GB／T5781-2000六角头螺栓全螺纹C级M20×50.SLDPRT	147.29K
80	GB／T5781-2000六角头螺栓全螺纹C级M20×90.SLDPRT	141.41K
81	GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT	117.46K
82	GB／T6187-2000全金属六角法兰面锁紧螺母M20.SLDPRT	116.18K
83	GB／T70．1-2000内六角圆柱头螺钉M16×200.SLDPRT	101.30K
84	GB／T70．1-2000内六角圆柱头螺钉M16×50.SLDPRT	114.97K
85	GB／T70．1-2000内六角圆柱头螺钉M20×120.SLDPRT	110.12K
86	GB／T70．1-2000内六角圆柱头螺钉M20×60.SLDPRT	113.16K
87	GB／T70．1-2000内六角圆柱头螺钉M20×70.SLDPRT	112.75K
88	BD油缸左端盖.SLDPRT	180.50K
89	BD油缸缸杆.SLDPRT	85.79K
90	BD油缸缸筒.SLDPRT	158.50K
91	BD缸杆耳环.SLDPRT	272.81K
92	BD缸筒固定底座.SLDPRT	254.68K
93	摆动油缸1.SLDASM	295.08K
94	DB-01缸筒.SLDDRW	205.89K
95	DB-01缸筒.SLDPRT	259.04K
96	DB-02缸杆.SLDDRW	141.27K
97	DB-02缸杆.SLDPRT	109.03K
98	DB-03油缸活塞.SLDPRT	303.26K
99	DB-03活塞.SLDDRW	145.27K
100	DB-04活塞垫片.SLDPRT	79.98K
101	DB-05压盖.SLDDRW	145.24K
102	DB-05压盖.SLDPRT	187.65K
103	DB-06导向套.SLDDRW	158.60K
104	DB-06导向套.SLDPRT	168.63K
105	DB-07活塞支撑环.SLDPRT	149.60K
106	DBGB893．1-86孔用弹性挡圈A型.SLDPRT	82.73K
107	DBGB／T70．1-2000内六角圆柱头螺钉M12×70.SLDPRT	117.02K
108	DBJBT7919．3-1999锁紧螺母KM16.SLDPRT	153.50K
109	DB关节轴承GE80ES.SLDPRT	165.25K
110	DB导向套内圈密封件.SLDPRT	162.59K
111	DB活塞内圈密封件.SLDPRT	163.96K
112	DB活塞外圈Y密封圈.SLDPRT	220.63K
113	DB液压缸.SLDASM	1021.74K
114	DB液压缸.SLDDRW	471.04K
115	DB缸杆耳环.SLDPRT	242.58K
116	XB小臂伸缩油缸.SLDASM	252.51K
117	XB油缸左端盖.SLDPRT	137.05K
118	XB油缸缸杆.SLDPRT	76.13K
119	XB油缸缸筒.SLDPRT	130.34K
120	XB缸杆耳环.SLDPRT	257.29K
121	XB缸筒固定底座.SLDPRT	236.05K
122	1CM-33-42WD公制螺纹胶垫密封柱端（旋入直通接头）永华-1.SLDPRT	272.85K
123	A11VLO71LRDS-1.SLDPRT	1.71M
124	CC-22三通接头-1.SLDPRT	217.92K
125	GB／T18615-2002焊接接头M22-1.SLDPRT	164.52K
126	LK-10-105-40-55-1.SLDPRT	764.19K
127	M42焊接接头永华-1.SLDPRT	193.42K
128	QUQ型液压空气滤清器QUQ3-1.SLDPRT	1.19M
129	Y-100压力表-1.SLDPRT	1.74M
130	Y280M-4电机1.SLDPRT	1.10M
131	国标囊式蓄能器螺纹连接NXQ-A-1-L-Φ114-0-10.SLDPRT	163.05K
132	截止阀.SLDPRT	215.76K
133	油箱.SLDPRT	106.80K
134	电机钟形罩1.SLDPRT	253.66K
135	硬管3.SLDPRT	88.08K
136	管1.SLDPRT	140.49K
137	管2.SLDPRT	127.10K
138	管3.SLDPRT	81.90K
139	1DM-22-27WD公制螺纹胶垫密封柱端0-1.SLDPRT	221.12K
140	4MN-27WD胶垫内六角堵头.SLDPRT	214.59K
141	4WEH25E电液动换向阀.SLDPRT	3.55M
142	DBW20先导式溢流阀.SLDPRT	2.06M
143	GB／T70．1-2000内六角圆柱头螺钉M12×60-.SLDPRT	111.38K
144	GB／T70．1-2000内六角圆柱头螺钉M16×50-.SLDPRT	114.50K
145	QJH型高压球芯截止阀-M27-1.SLDPRT	183.22K
146	XJJ阀块1.SLDPRT	674.22K
147	集成块1.SLDASM	3.19M
148	LK10系列LK10-105-60-60联轴器.SLDPRT	476.66K
149	四连杆1.SLDPRT	82.42K
150	四连杆2.SLDPRT	88.61K
151	四连杆3.SLDPRT	97.35K
152	底座回转马达.SLDPRT	4.26M
153	柴油发电机组11.SLDPRT	37.67M
154	油缸固定轴33.SLDPRT	90.18K
155	电控箱1.SLDPRT	349.75K
156	销1.SLDPRT	99.91K
157	销2-副本.SLDPRT	93.06K
158	销3-副本.SLDPRT	89.33K
159	销4-副本.SLDPRT	84.48K
160	销5-副本.SLDPRT	74.49K
161	销6-副本.SLDPRT	88.49K
162	销7-副本.SLDPRT	75.82K
163	锯齿电机1.SLDPRT	1020.33K
