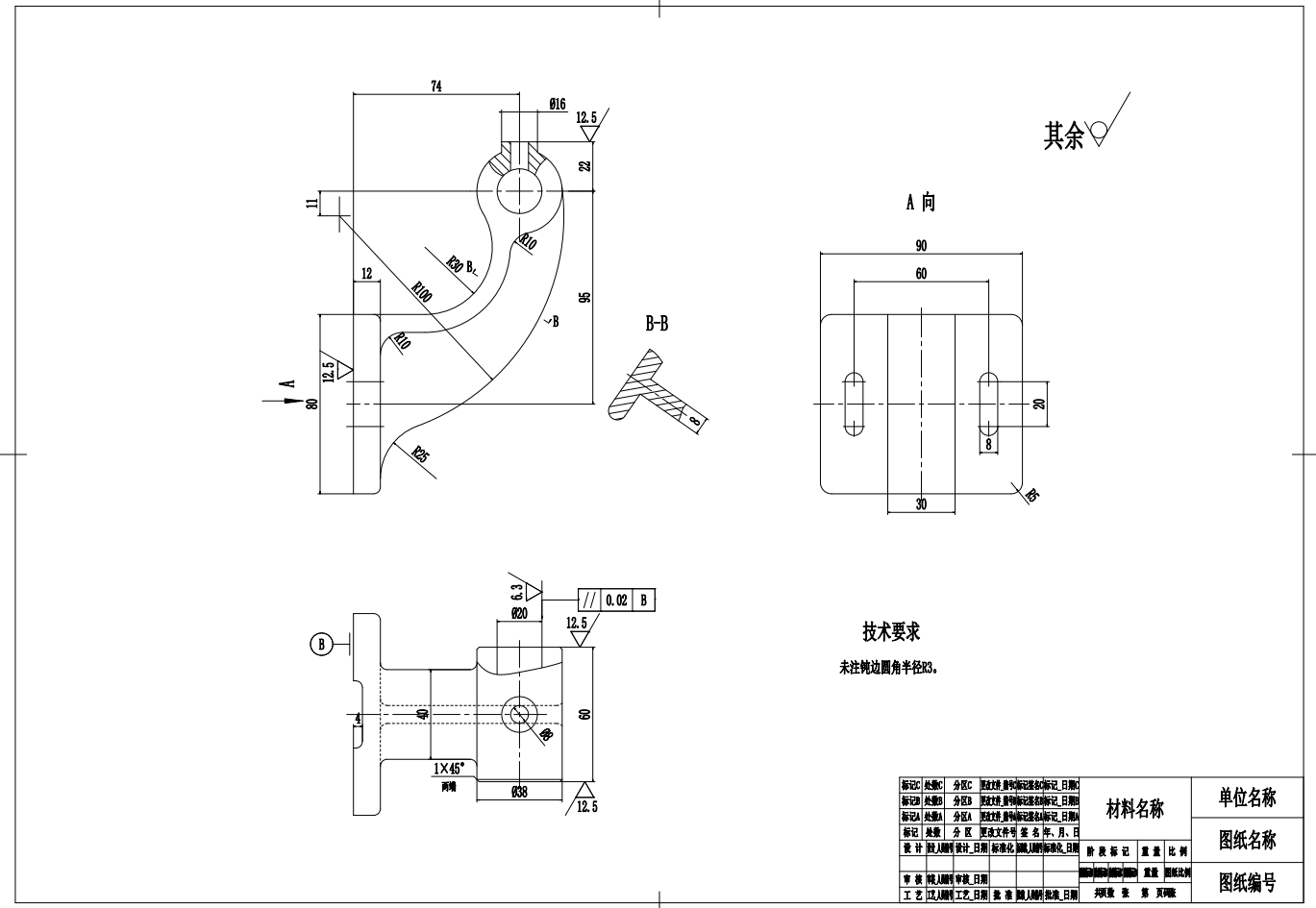

脚踏座【支架】机械加工工艺及钻8孔的夹具设计CAD+说明书
（ID:1238333）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 微信截图_20240104180853.png | 272.20K |
| 2 | 微信截图_20240104180908.png | 118.09K |
| 3 | 微信截图_20240104180919.png | 146.15K |
| 4 | 微信截图_20240104180925.png | 188.88K |
| 5 | 微信截图_20240104180930.png | 155.85K |
| 6 | 微信截图_20240104180955.png | 464.41K |
| 7 | 微信截图_20240104181156.png | 450.02K |

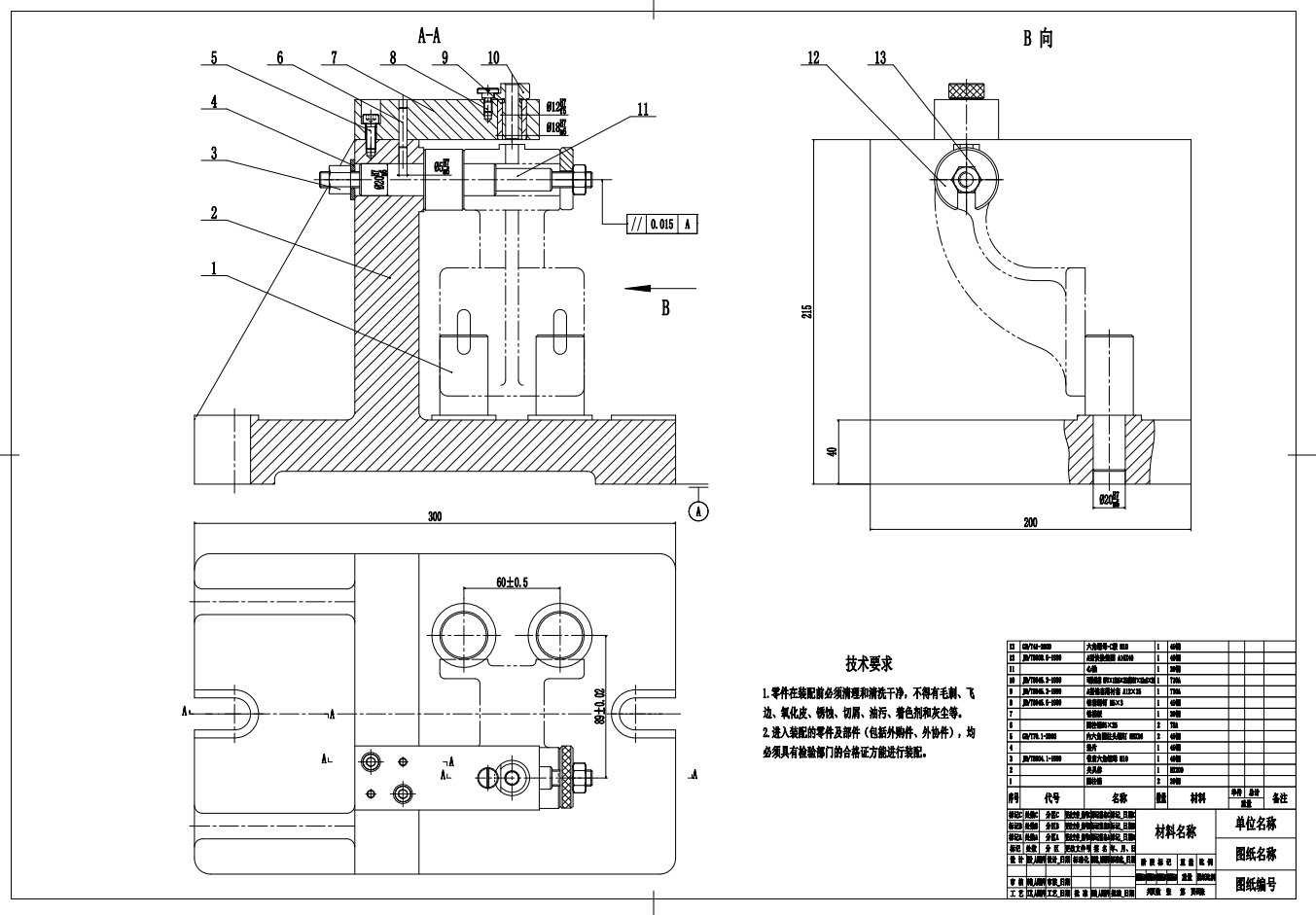

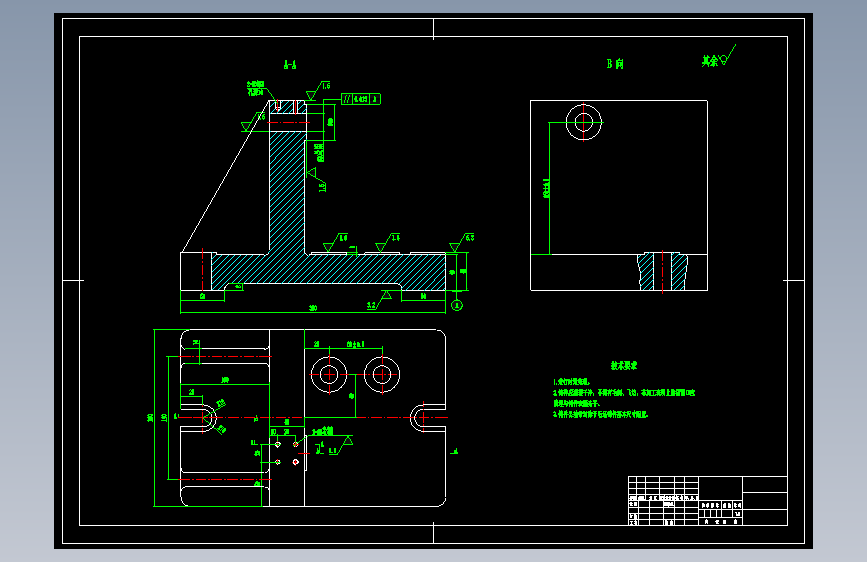

| 8 | A1-夹具体.dwg | 238.58K |

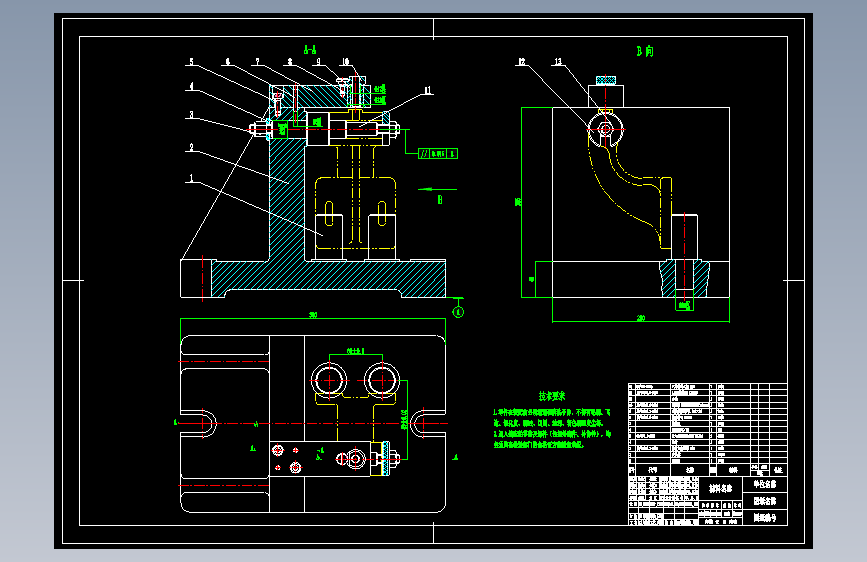

| 9 | A1-装配图.dwg | 334.82K |

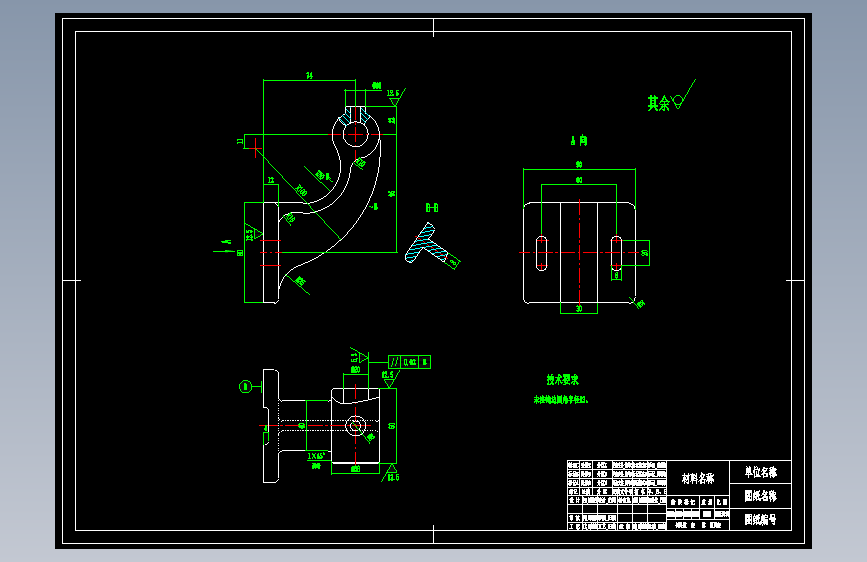

| 10 | A2-脚踏座.dwg | 222.40K |

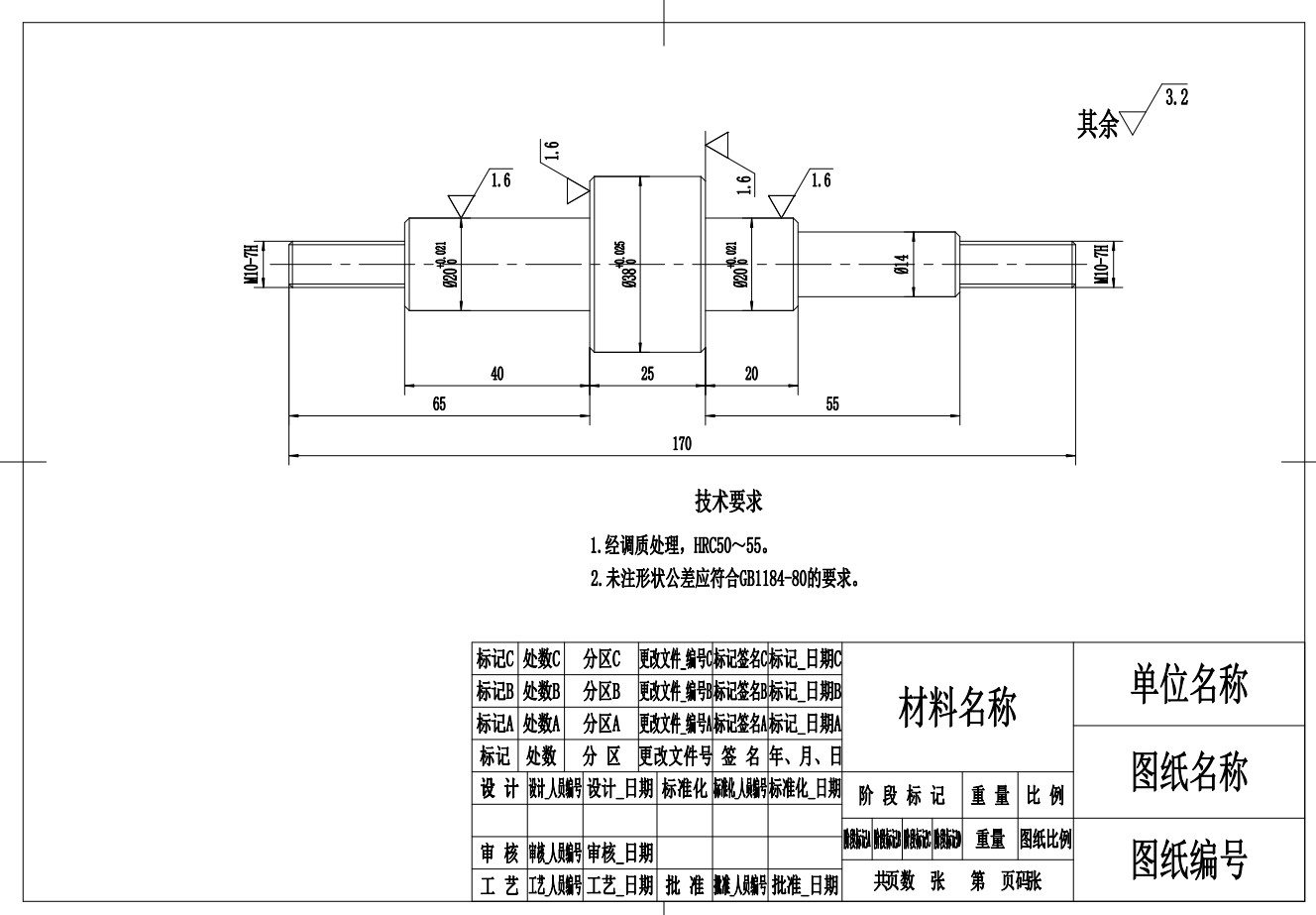

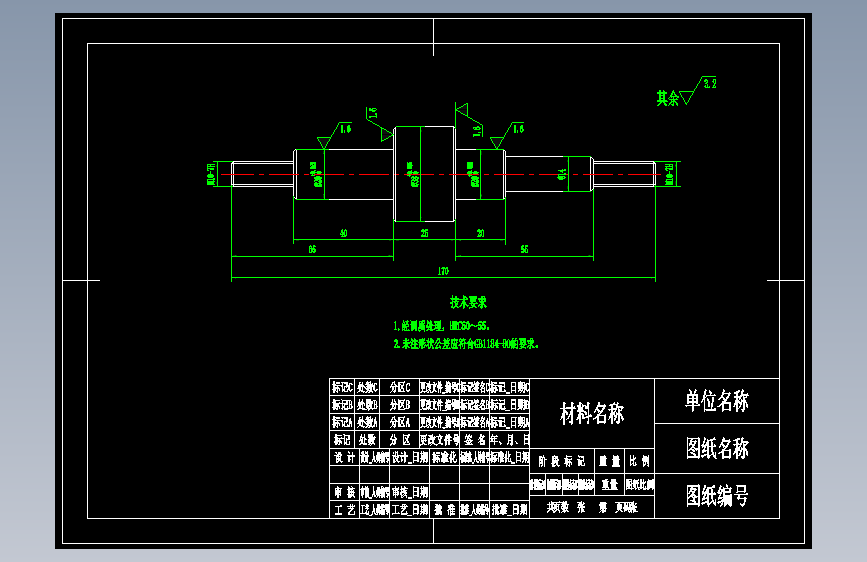

| 11 | A4-心轴.dwg | 197.21K |

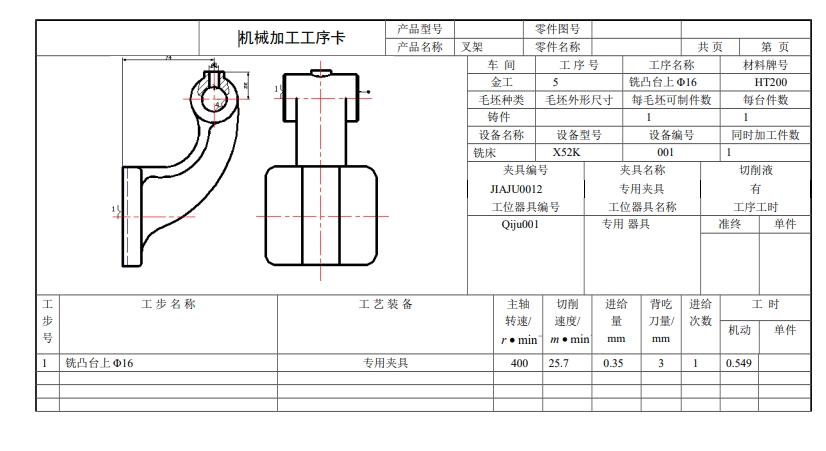

| 12 | 工序卡.doc | 1.08M |

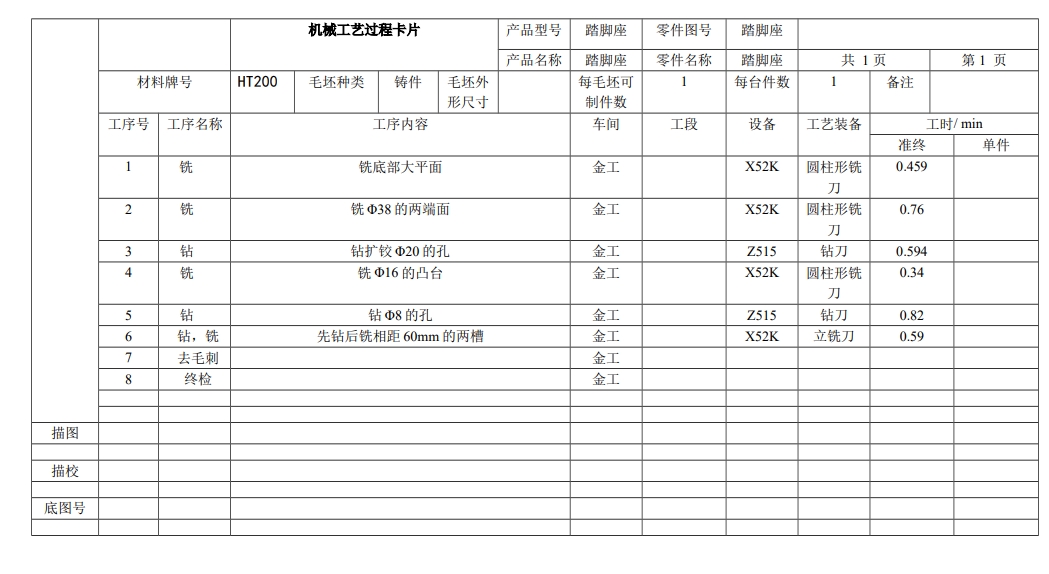

| 13 | 工艺过程总卡.doc | 60.00K |

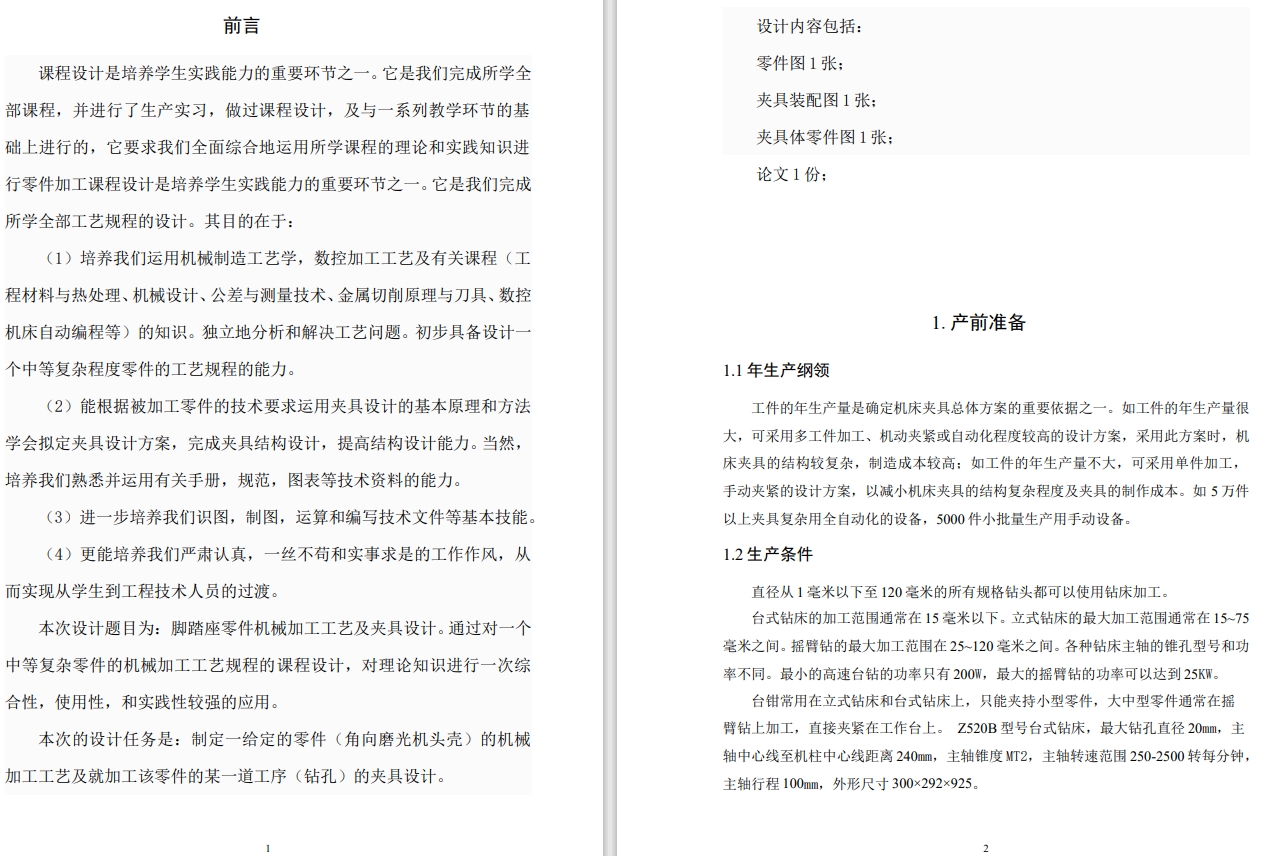

| 14 | 说明书.doc | 675.50K |
