SAQ卷扬机全套SW三维模型图三维SW2013带参+==350711=50（ID:1239288）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|

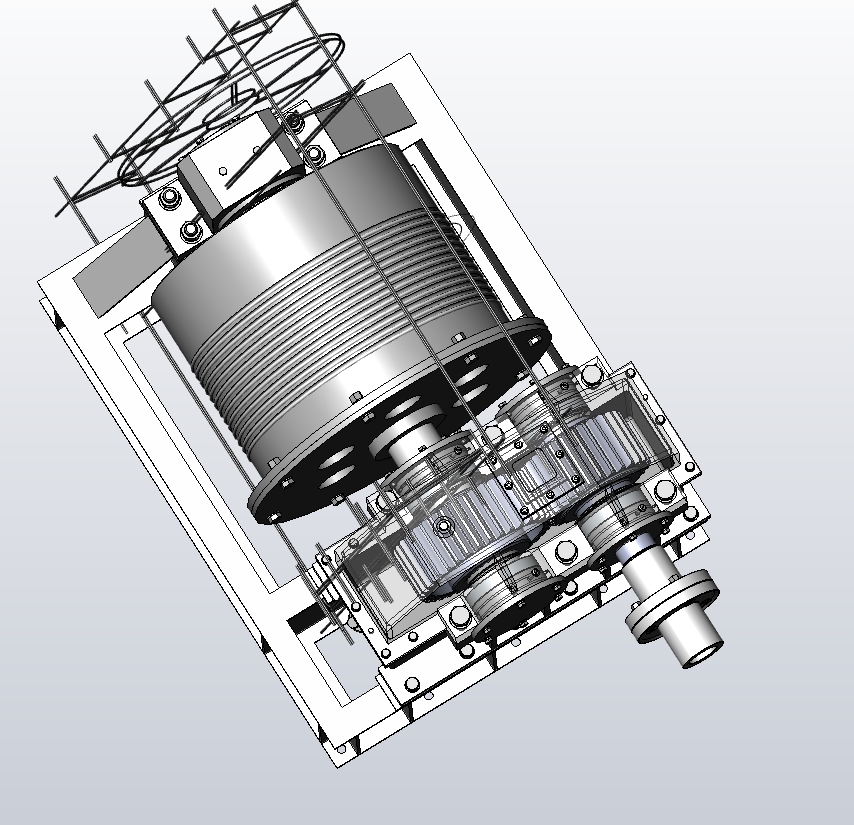

| 1 | 上面.png | 285.47K |

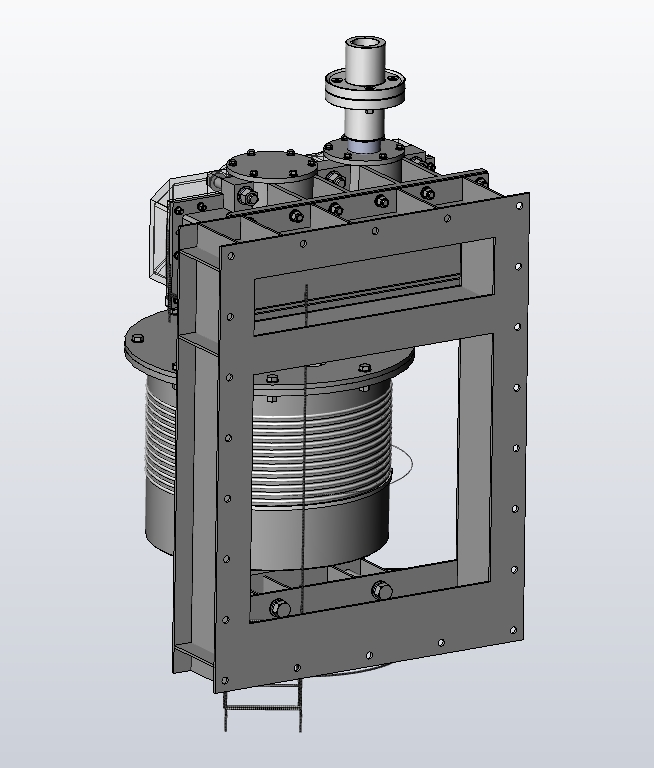

| 2 | 下面.png | 119.17K |

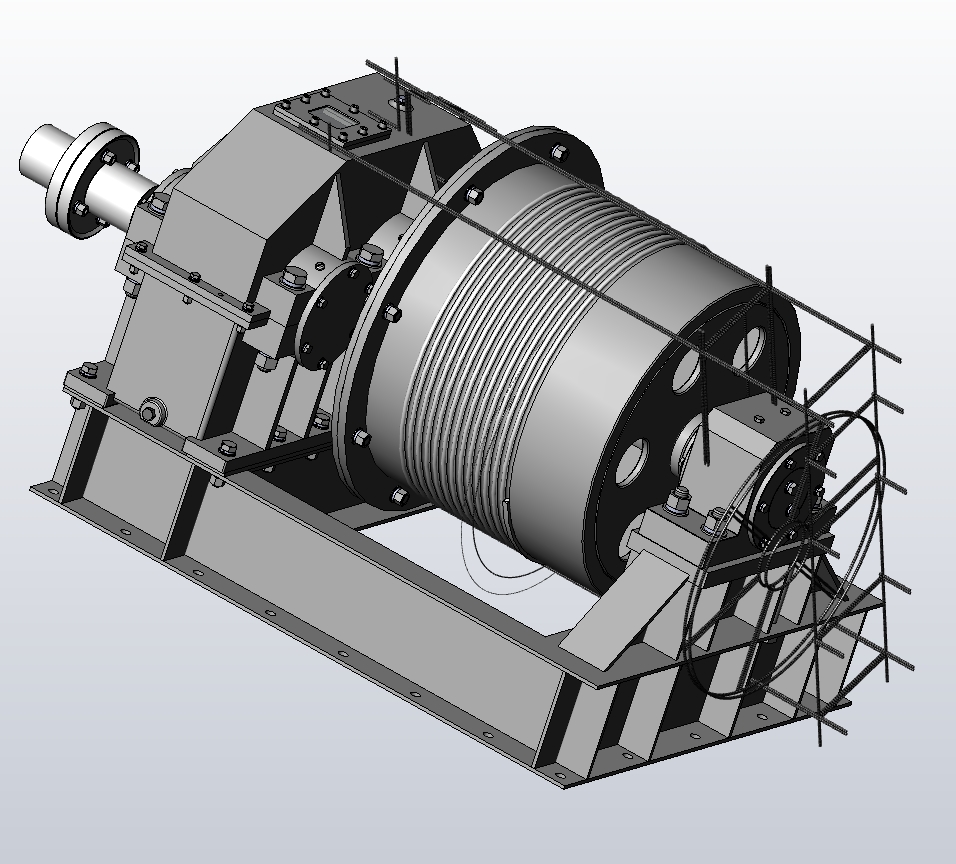

| 3 | 前面.png | 297.25K |

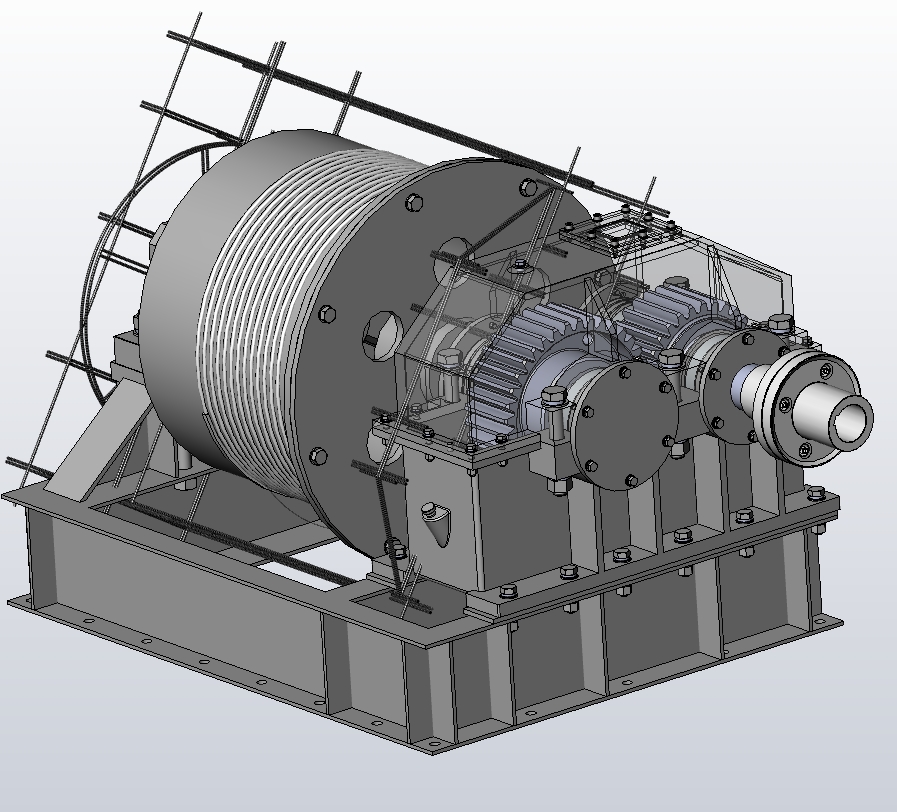

| 4 | 后面.png | 283.23K |
| 5 | -00卷扬机总装图.dwg | 287.92K |
| 6 | -01卷扬筒端盖.dwg | 77.91K |
| 7 | -02销钉螺丝.dwg | 41.13K |
| 8 | -03压板.dwg | 35.42K |
| 9 | -04卷扬筒.dwg | 101.99K |
| 10 | -05轴承座.dwg | 44.14K |
| 11 | -06隔套.dwg | 35.04K |
| 12 | -07轴承压盖.dwg | 41.27K |
| 13 | -08压盖.dwg | 36.98K |

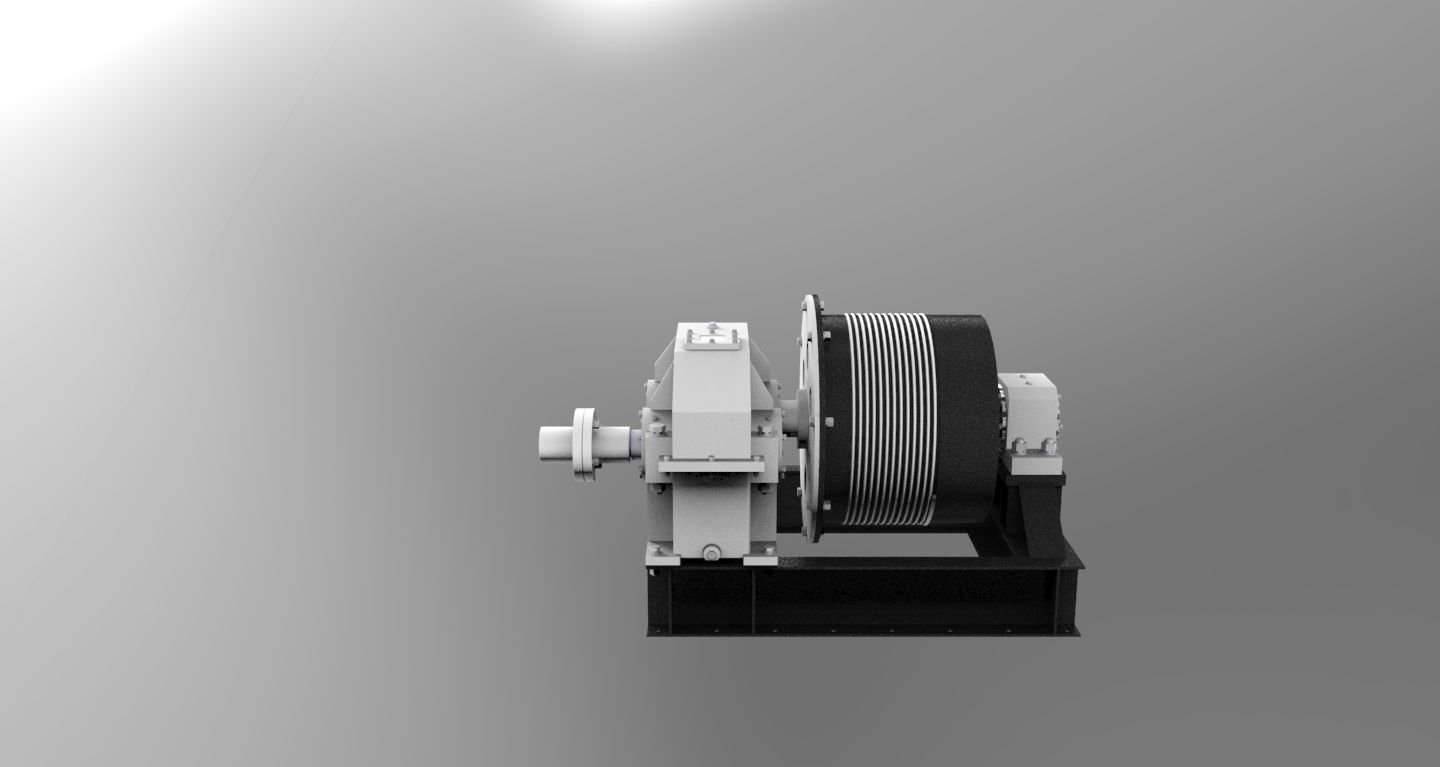

| 14 | 2_2.JPG | 117.83K |

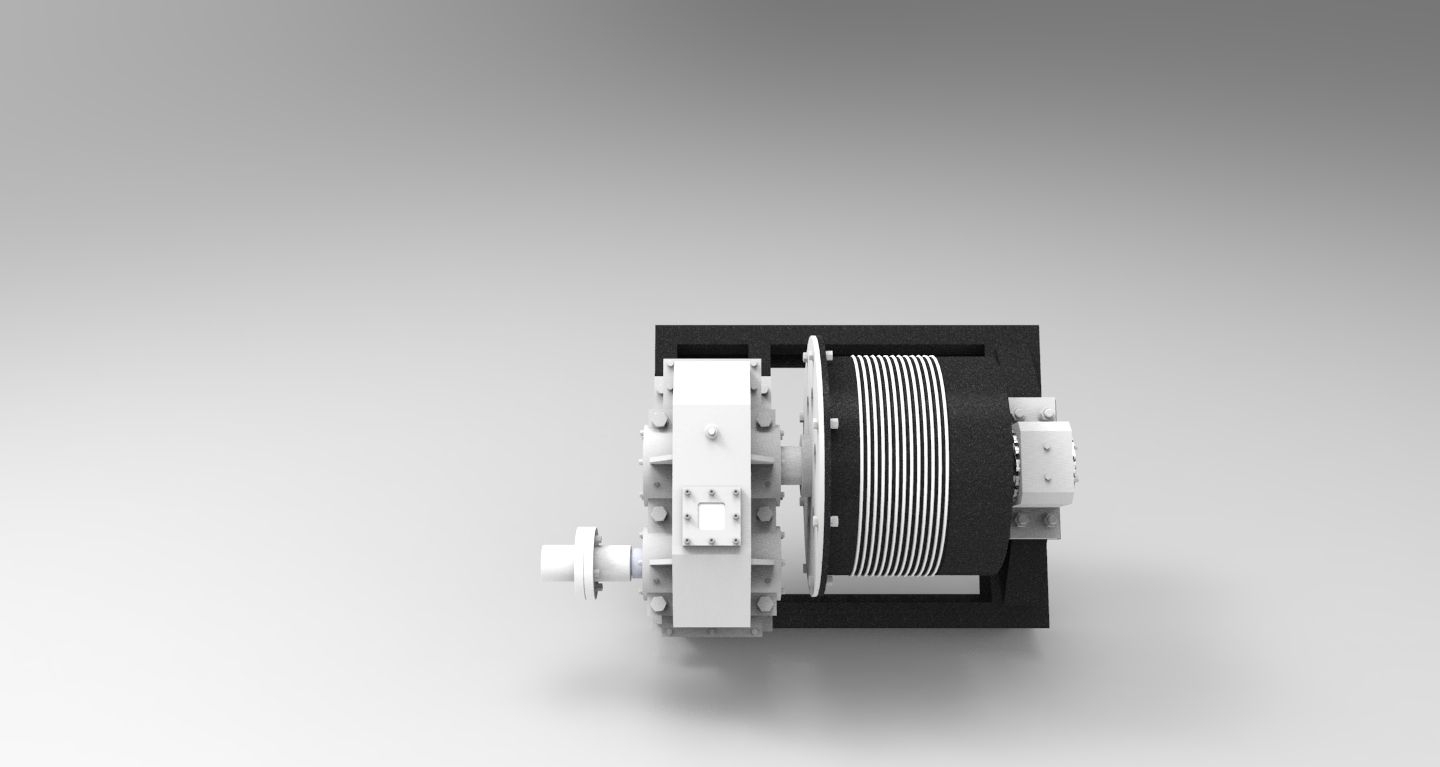

| 15 | 5_2.JPG | 139.12K |
| 16 | GB／T1096-2003普通平键A型22×127.SLDPRT | 176.50K |
| 17 | GB／T1096-2003普通平键A型40×160.SLDPRT | 185.00K |
| 18 | GB／T276-94深沟球轴承6026.SLDPRT | 752.00K |
| 19 | GB／T276-94深沟球轴承6220.SLDPRT | 662.00K |
| 20 | GB／T288-94调心滚子轴承23024C.SLDPRT | 1.10M |
| 21 | GB／T41-20001型六角螺母C级M12.SLDPRT | 199.00K |
| 22 | GB／T41-20001型六角螺母C级M16.SLDPRT | 198.50K |
| 23 | GB／T5781-2000六角头螺栓全螺纹C级M20×85.SLDPRT | 385.50K |
| 24 | GB／T5782-2000六角头螺栓A级和B级M30×210.SLDPRT | 356.50K |
| 25 | GB／T5783-2000六角头螺栓全螺纹M12×30.SLDPRT | 362.00K |
| 26 | GB／T5783-2000六角头螺栓全螺纹M12×60.SLDPRT | 378.50K |
| 27 | GB／T5783-2000六角头螺栓全螺纹M14×55.SLDPRT | 369.50K |
| 28 | GB／T5783-2000六角头螺栓全螺纹M16×50.SLDPRT | 368.00K |
| 29 | GB／T6170-20001型六角螺母A级和B级M20.SLDPRT | 211.00K |
| 30 | GB／T6170-20001型六角螺母A级和B级M30.SLDPRT | 213.00K |
| 31 | GB／T67-2000开槽盘头螺钉M10×30.SLDPRT | 286.50K |
| 32 | GB／T70．1-2000内六角圆柱头螺钉M10×20.SLDPRT | 222.50K |
| 33 | GB／T70．1-2000内六角圆柱头螺钉M12×30.SLDPRT | 222.00K |
| 34 | GB／T70．3-2000内六角沉头螺钉M16×55.SLDPRT | 359.00K |
| 35 | GB／T93-1987标准型弹性垫圈装配12×3．1.SLDPRT | 139.00K |
| 36 | GB／T93-1987标准型弹性垫圈装配14×3．6.SLDPRT | 139.00K |
| 37 | GB／T93-1987标准型弹性垫圈装配16×4．1.SLDPRT | 139.00K |
| 38 | GB／T93-1987标准型弹性垫圈装配20×5.SLDPRT | 139.00K |
| 39 | GB／T93-1987标准型弹性垫圈装配30×7．5.SLDPRT | 139.50K |
| 40 | GB／T95-2002平垫圈C级30×4.SLDPRT | 118.00K |
| 41 | GB／T97．2-1985平垫圈倒角型A级10×2.SLDPRT | 124.00K |
| 42 | GB／T97．2-1985平垫圈倒角型A级12×2．5.SLDPRT | 125.50K |
| 43 | GB／T97．2-1985平垫圈倒角型A级14×2．5.SLDPRT | 125.50K |
| 44 | GB／T97．2-1985平垫圈倒角型A级16×3.SLDPRT | 126.50K |
| 45 | GB／T97．2-1985平垫圈倒角型A级20×3.SLDPRT | 125.00K |
| 46 | JB1000-1977外六角螺塞BM16×1．5.SLDPRT | 246.50K |
| 47 | JBZQ4453-1997高压螺塞油用d≤G13／4AG1／2A×33．5.SLDPRT | 299.50K |
| 48 | SAQ-0-00-01减速机下箱体.SLDPRT | 960.00K |
| 49 | SAQ-0-00-02减速机上箱体.SLDPRT | 1.15M |
| 50 | SAQ-0-00-03固定销SLDPRT.SLDPRT | 136.00K |
| 51 | SAQ-0-00-04油尺.SLDPRT | 227.50K |
| 52 | SAQ-0-00-05端盖1.SLDPRT | 270.00K |
| 53 | SAQ-0-00-06端盖2.SLDPRT | 239.00K |
| 54 | SAQ-0-00-07端盖3.SLDPRT | 251.50K |
| 55 | SAQ-0-00-08端盖4.SLDPRT | 244.00K |
| 56 | SAQ-0-00-09挡环.SLDPRT | 226.50K |
| 57 | SAQ-0-00-10环.SLDPRT | 172.00K |
| 58 | SAQ-0-00-11主动轴.SLDPRT | 365.50K |
| 59 | SAQ-0-00-12从动轮齿轮轴.SLDPRT | 1.38M |
| 60 | SAQ-0-00-13主动轴齿轮.SLDPRT | 764.50K |
| 61 | SAQ-0-00-14挡环.SLDPRT | 229.50K |
| 62 | SAQ-0-00-15平键.SLDPRT | 146.00K |
| 63 | SAQ-0-00单级减速机.SLDASM | 2.28M |
| 64 | SAQ-1-00卷扬机总装图.SLDASM | 2.98M |
| 65 | SAQ-1-10螺杆.SLDPRT | 189.00K |
| 66 | SAQ-1-11-01联轴轮.SLDPRT | 252.00K |
| 67 | SAQ-1-12钢丝.SLDPRT | 1.01M |
| 68 | SAQ-1-1卷扬筒端盖.SLDPRT | 274.50K |
| 69 | SAQ-1-2销钉螺丝.SLDPRT | 221.00K |
| 70 | SAQ-1-3压板.SLDPRT | 159.50K |
| 71 | SAQ-1-4卷扬筒.SLDPRT | 939.00K |
| 72 | SAQ-1-5轴承座.SLDPRT | 417.00K |
| 73 | SAQ-1-6隔套.SLDPRT | 139.50K |
| 74 | SAQ-1-7轴承压盖.SLDPRT | 252.00K |
| 75 | SAQ-1-8压盖.SLDPRT | 184.50K |
| 76 | SAQ-1-9卷扬机机架.SLDPRT | 1.52M |
| 77 | 联轴器.SLDASM | 272.50K |
此图纸下载需要45金币
立即下载
发布者
爱吃汤圆
创作: 400
粉丝: 17
加入时间：2023-10-24
模型信息
图纸ID：1239288
图纸格式：dwg,sldprt,sldasm
文件大小：16.71M
所需金币：45
上传时间：2024-04-10 13:16:55
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2012
