00-年产6万吨甲基丙烯酸甲酯项目设计MF988304
（ID:1242733）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 0-项目摘要.docx | 389.39K |
| 2 | 1-可行性研究报告.docx | 174.18K |
| 3 | 10-创新性说明书.docx | 299.75K |
| 4 | 2-初步设计说明书.docx | 1.78M |
| 5 | 3-设备选型与典型设备设计.docx | 2.52M |
| 6 | 4-MSDS一览表.docx | 90.28K |
| 7 | 5-能量平衡一览表.docx | 409.91K |
| 8 | 6-物料平衡一览表.docx | 221.98K |
| 9 | 7-设备选型一览表.docx | 27.27K |
| 10 | 8-经济分析报告.docx | 144.57K |
| 11 | 9-环境影响评估报告.doc | 1.09M |
| 12 | MAA分离提纯车间平立面布置图.dwg | 114.38K |
| 13 | MMA精制车间平立面布置图.dwg | 179.29K |
| 14 | PFD.dwg | 787.10K |
| 15 | PID.dwg | 795.07K |
| 16 | R0101列管式反应器.dwg | 407.08K |
| 17 | T0301反应精馏塔.dwg | 219.97K |
| 18 | 作品说明.txt | 676B |
| 19 | 厂区平面布置图.dwg | 149.83K |
| 20 | lsprst7.dll | 282B |
| 21 | sysprs7.dll | 1.00K |
| 22 | 异丁烯生产甲基丙烯酸甲酯流程不含换热网络）.ads | 116.75K |
| 23 | 异丁烯生产甲基丙烯酸甲酯流程不含换热网络）.bkp | 2.12M |
| 24 | lsprst7.dll | 280B |
| 25 | sysprs7.dll | 1.00K |
| 26 | 异丁烯生产甲基丙烯酸甲酯流程含换热网络）.ads | 144.90K |
| 27 | 异丁烯生产甲基丙烯酸甲酯流程含换热网络）.bkp | 2.23M |
| 28 | lsprst7.dll | 288B |
| 29 | sysprs7.dll | 1.00K |
| 30 | 异丁烯生产甲基丙烯酸甲酯流程不含换热网络）.ads | 62.15K |
| 31 | 异丁烯生产甲基丙烯酸甲酯流程不含换热网络）.bkp | 1.15M |
| 32 | lsprst7.dll | 288B |
| 33 | sysprs7.dll | 1.00K |
| 34 | 异丁烯生产甲基丙烯酸甲酯流程不含换热网络）.ads | 60.29K |
| 35 | 异丁烯生产甲基丙烯酸甲酯流程不含换热网络）.bkp | 1.59M |
| 36 | lsprst7.dll | 288B |
| 37 | sysprs7.dll | 1.00K |
| 38 | 异丁烯生产甲基丙烯酸甲酯流程不含换热网络）.ads | 18.28K |
| 39 | 异丁烯生产甲基丙烯酸甲酯流程不含换热网络）.bkp | 941.24K |

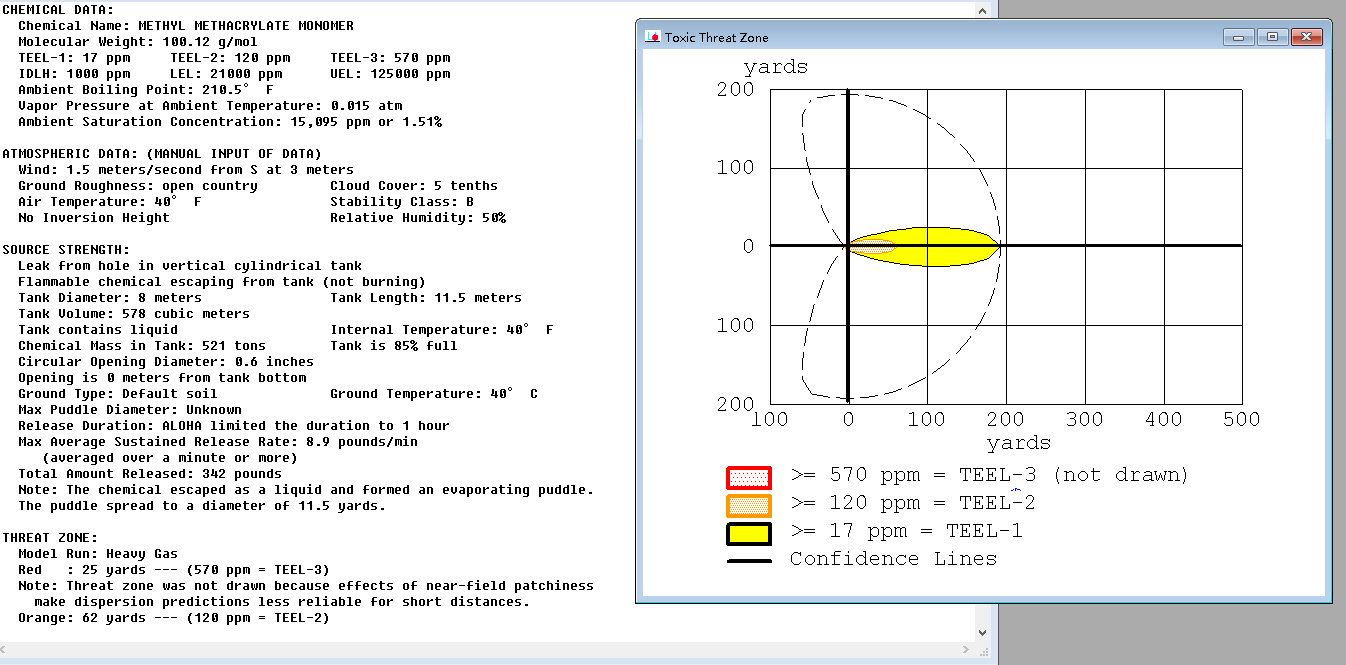

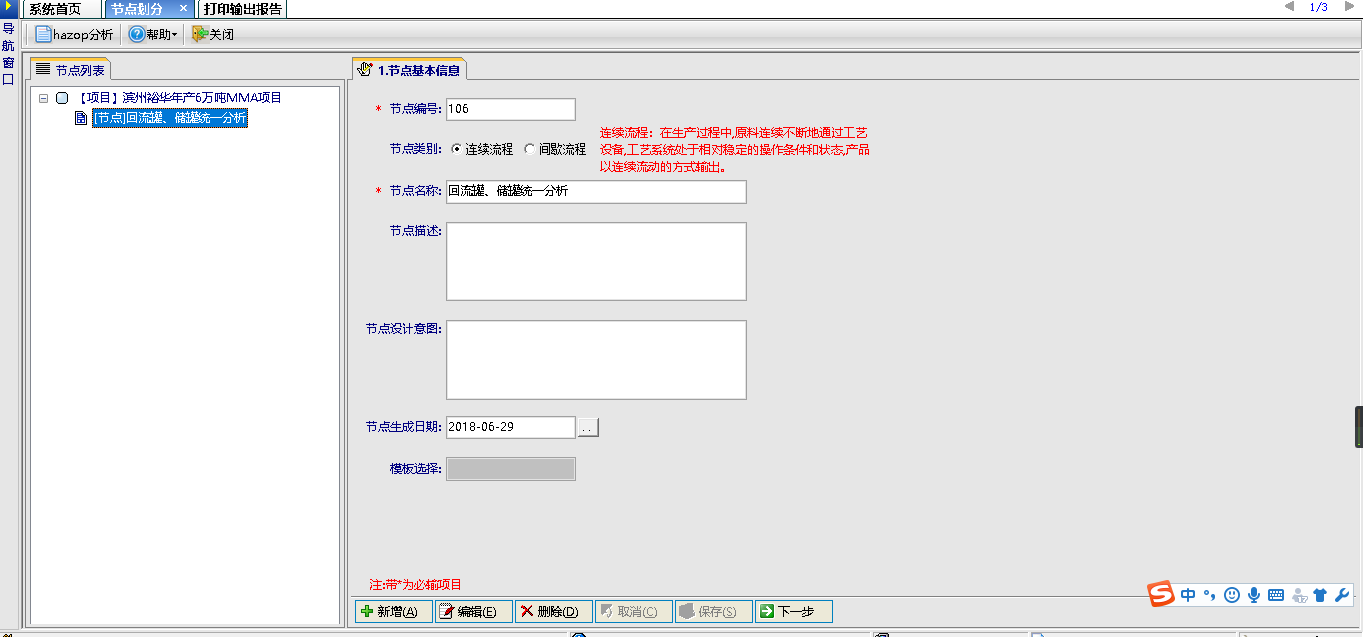

| 40 | HAZOP截图1.png | 29.97K |

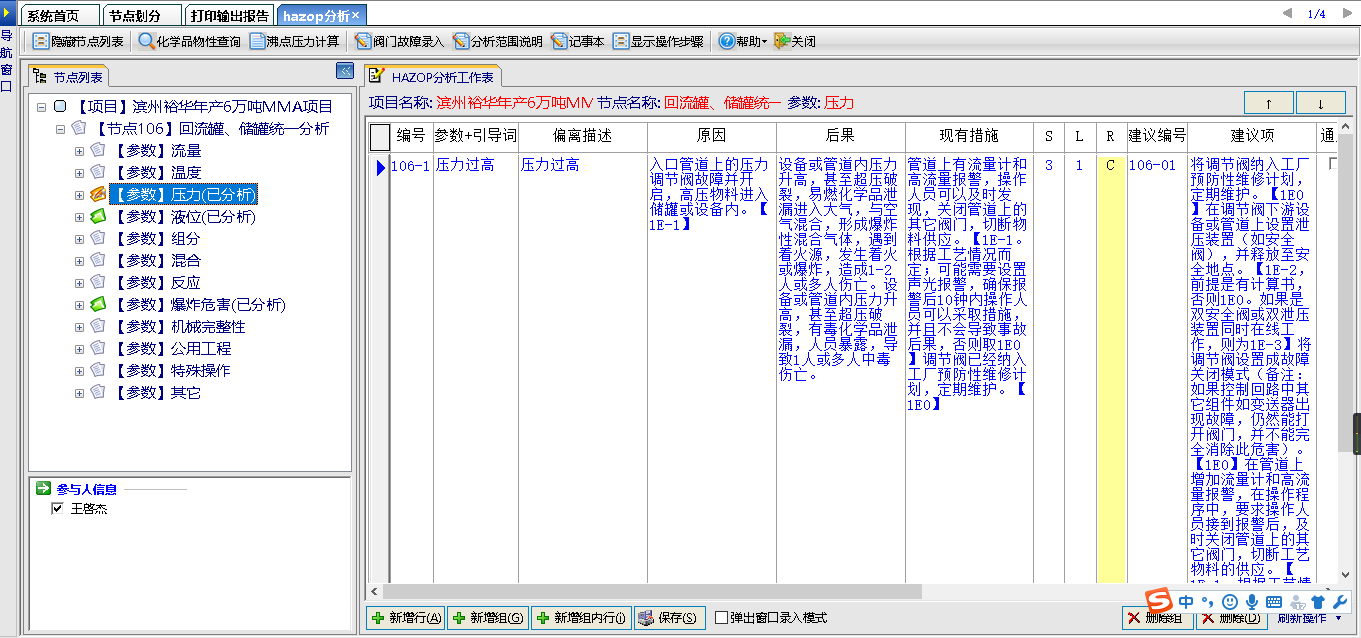

| 41 | HAZOP截图2.png | 74.30K |
| 42 | 卫星图软件：marplot.txt | 0B |

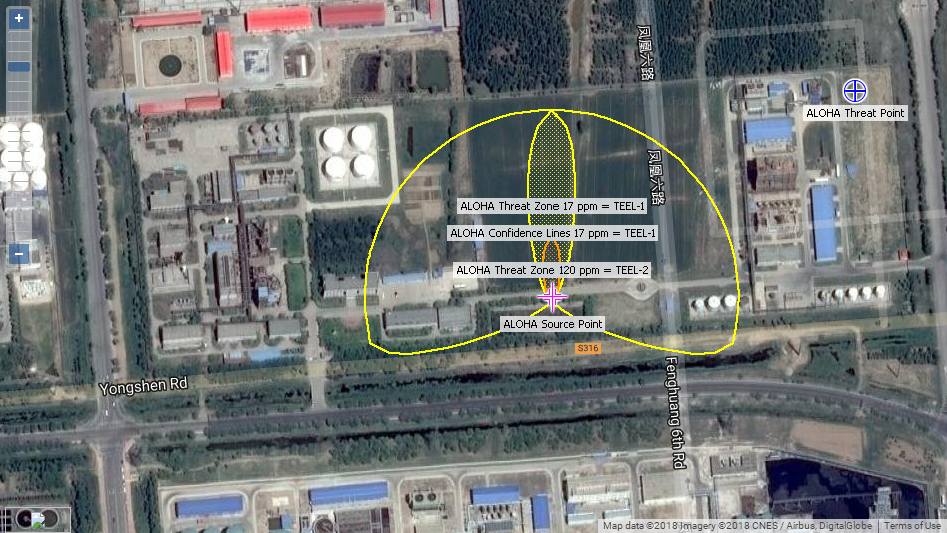

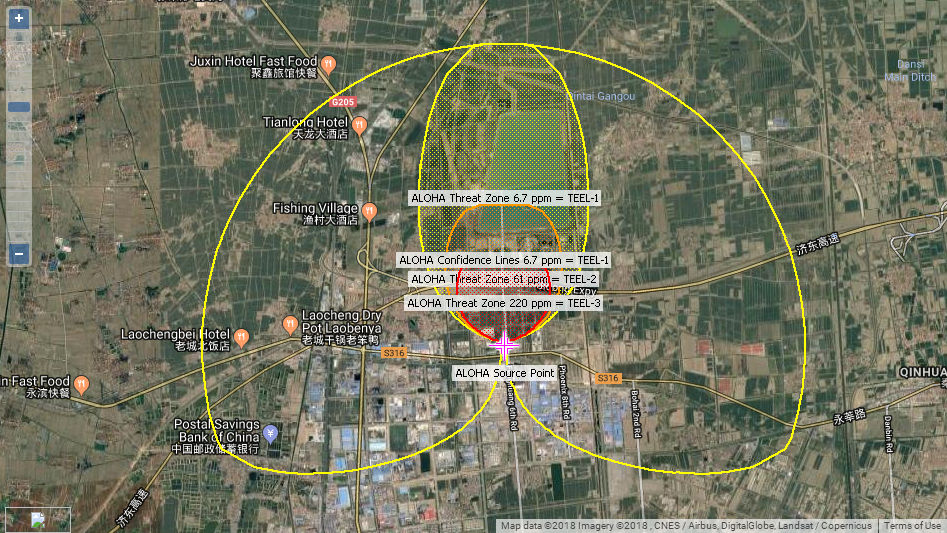

| 43 | MAA泄露.png | 956.39K |
| 44 | MMA泄露.png | 779.36K |
| 45 | 异丁烯泄露.png | 520.80K |

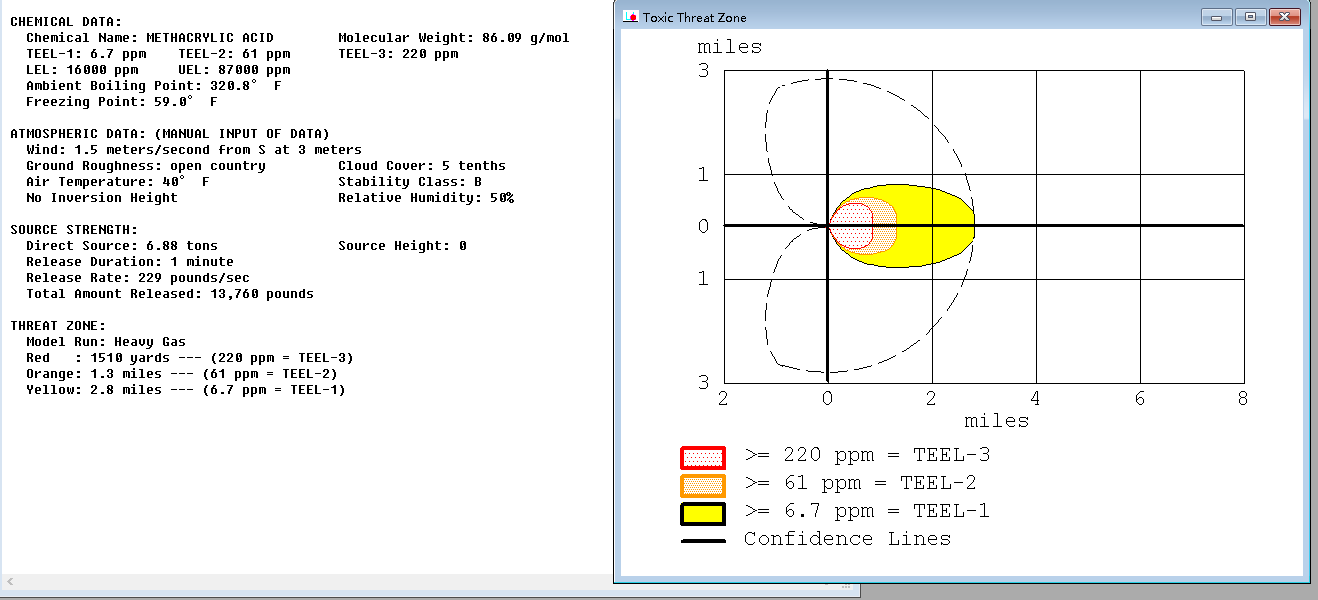

| 46 | 甲醇泄露.png | 784.39K |

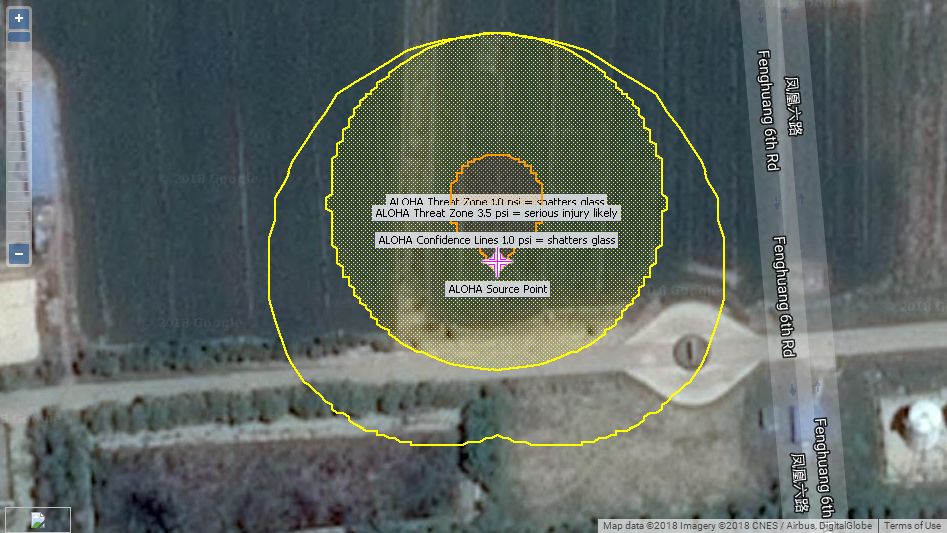

| 47 | MAA泄露图.png | 22.17K |
| 48 | MMA泄露图.png | 31.20K |

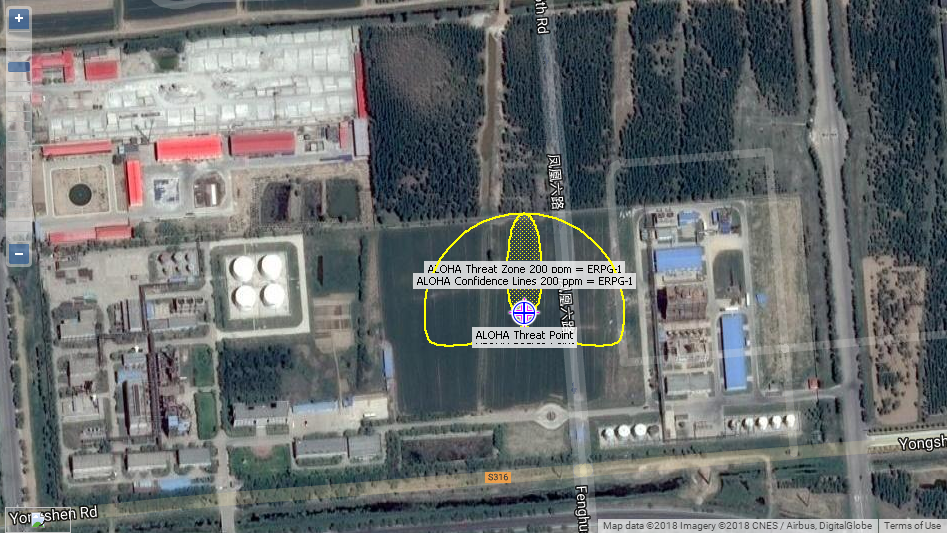

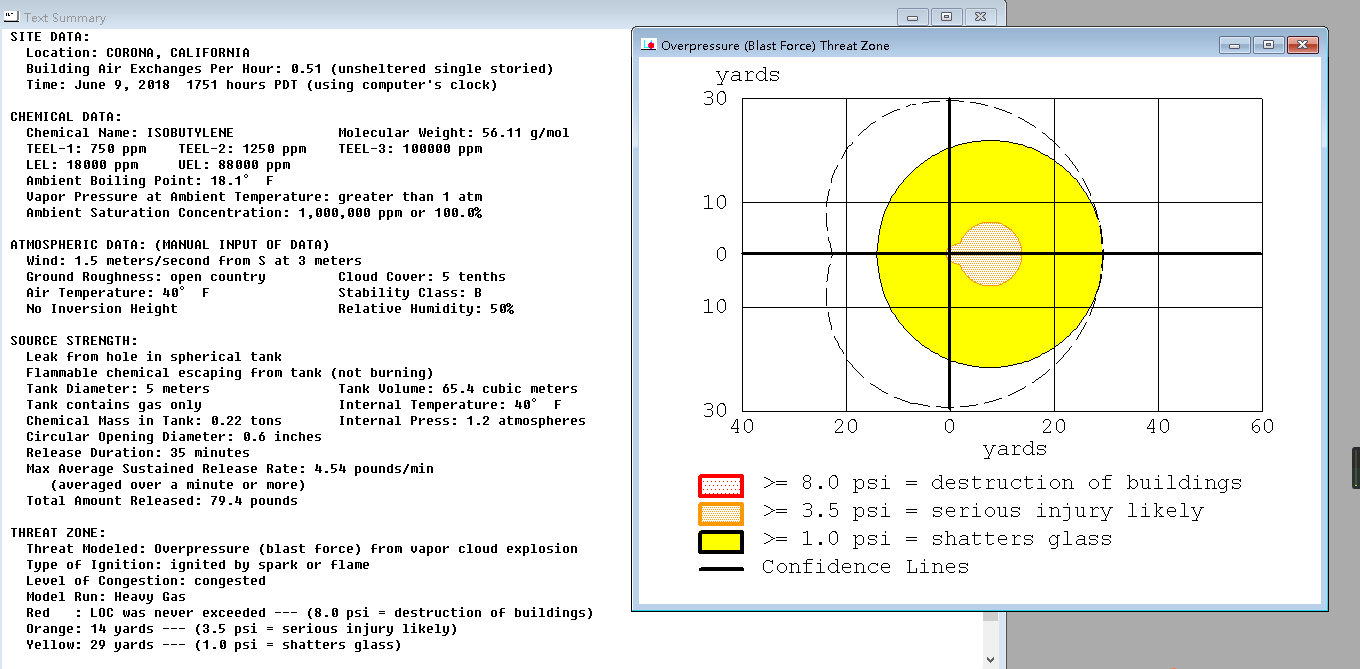

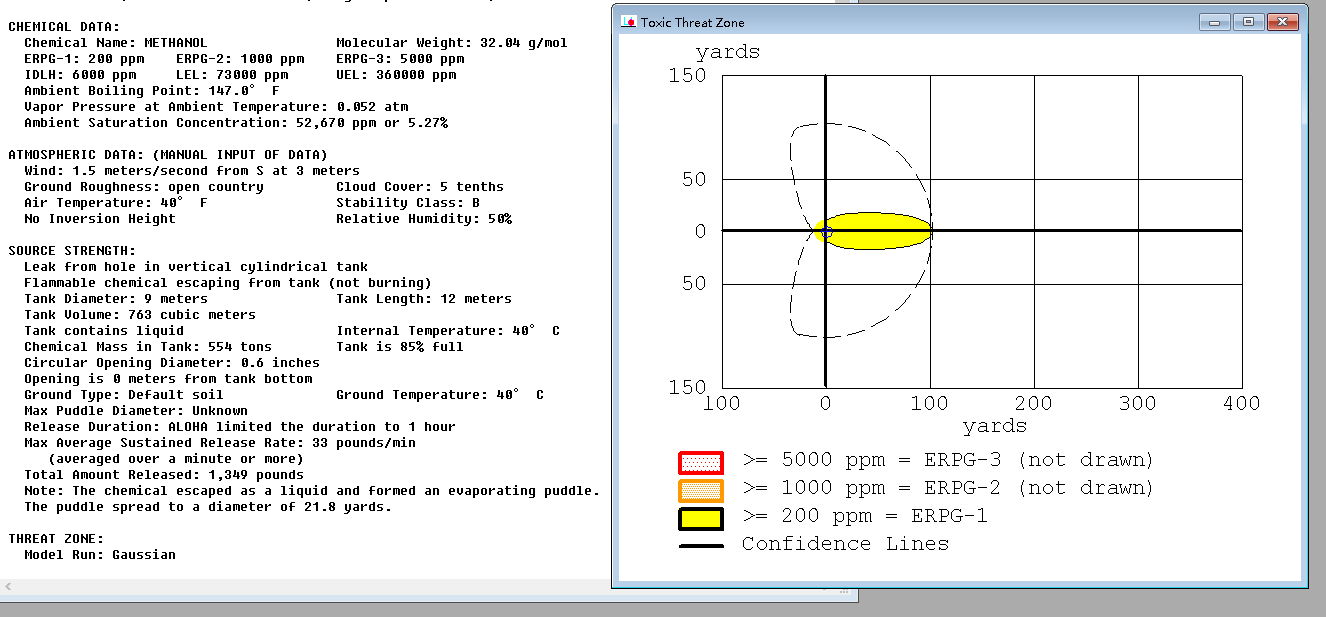

| 49 | 异丁烯泄露图.png | 36.11K |
| 50 | 甲醇泄露图.png | 28.11K |
| 51 | MAA泄露.alo | 4.61K |
| 52 | MMA泄露.alo | 4.61K |
| 53 | 异丁烯泄露.alo | 4.61K |
| 54 | 甲醇泄露2.alo | 4.61K |
| 55 | lsprst7.dll | 205B |
| 56 | sysprs7.dll | 1.00K |
| 57 | 换热网络.hch | 1.90M |
| 58 | E0301.EDR | 405.63K |
| 59 | E0302.EDR | 396.49K |
| 60 | E0306.EDR | 370.58K |
| 61 | E0314.EDR | 426.64K |
| 62 | R0101列管式反应器.fx2 | 24.00K |
| 63 | R0101校核.doc | 3.07M |
| 64 | WRL0001.tmp | 3.25M |
| 65 | T0301机械强度校核.cn2 | 32.58K |
| 66 | T0301机械强度校核结果.doc | 712.50K |
| 67 | 固定管板换热器E0301.fx2 | 24.00K |
| 68 | 固定管板换热器E0314.fx2 | 24.00K |
| 69 | T0301流体力学校核.plc | 200.00K |
| 70 | 气体分布器.caj | 284.29K |

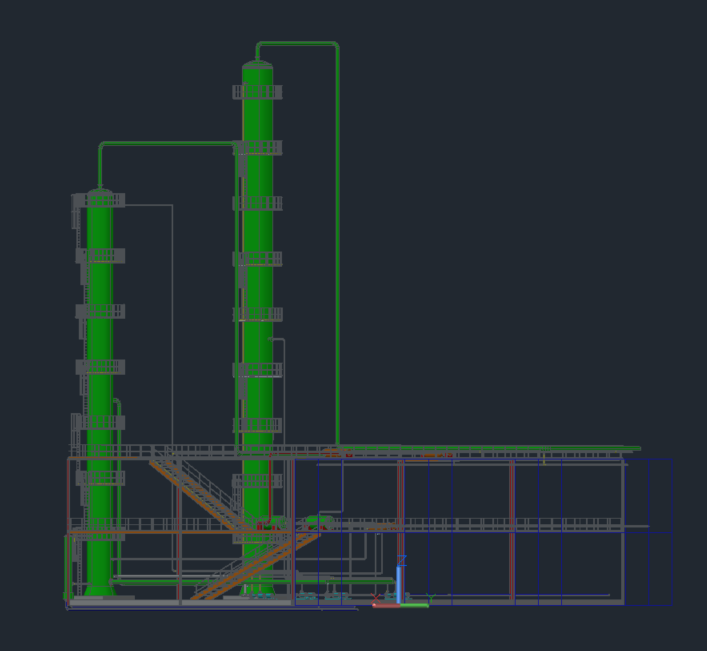

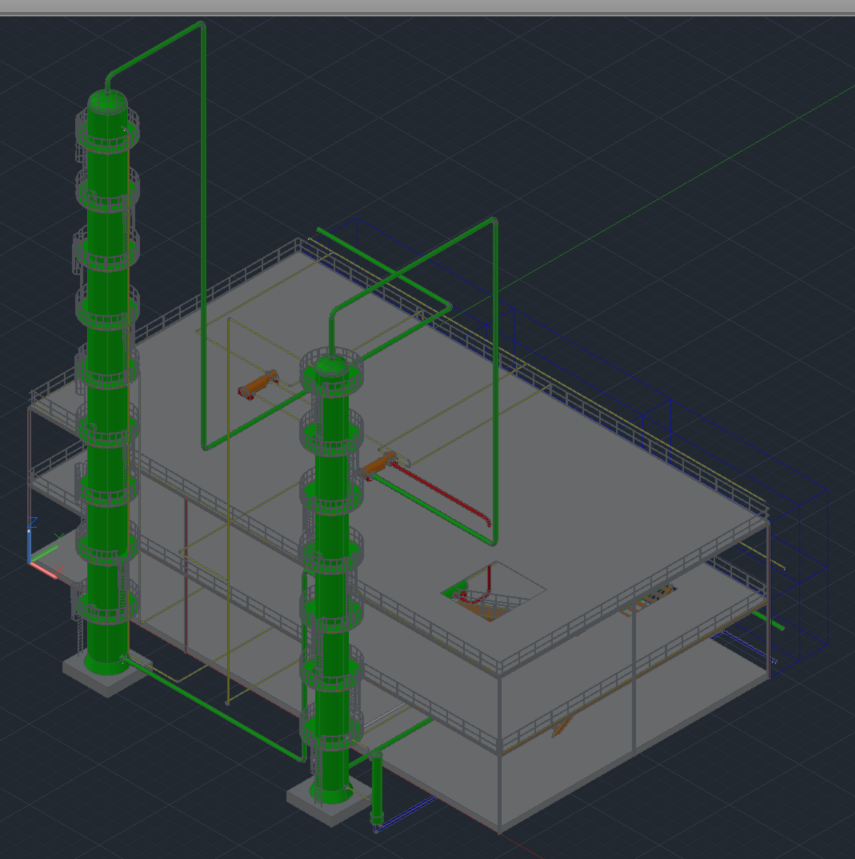

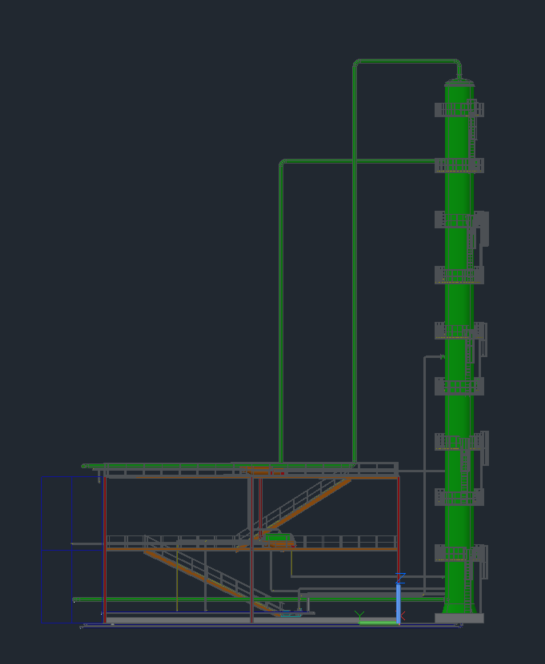

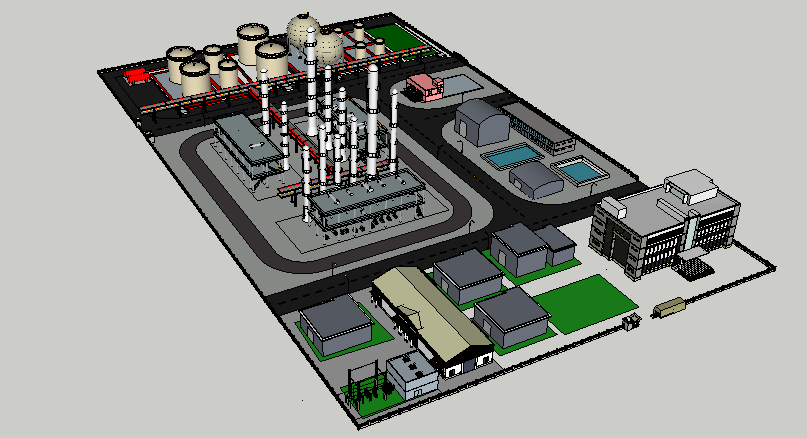

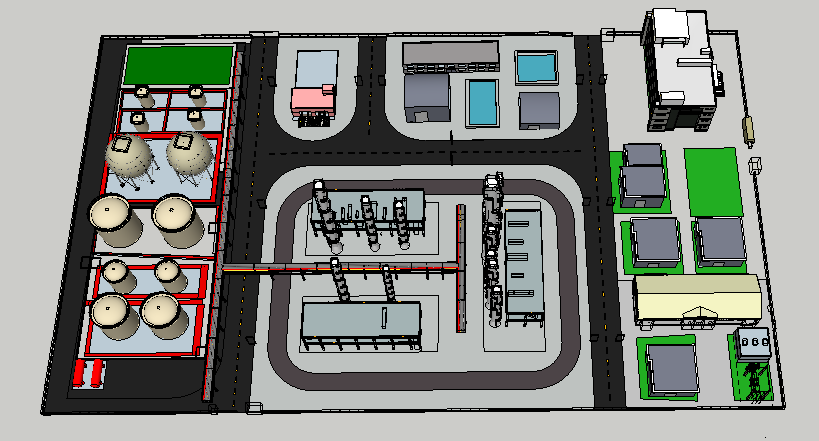

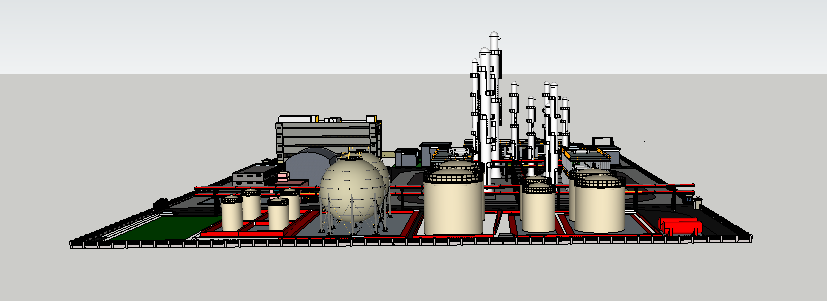

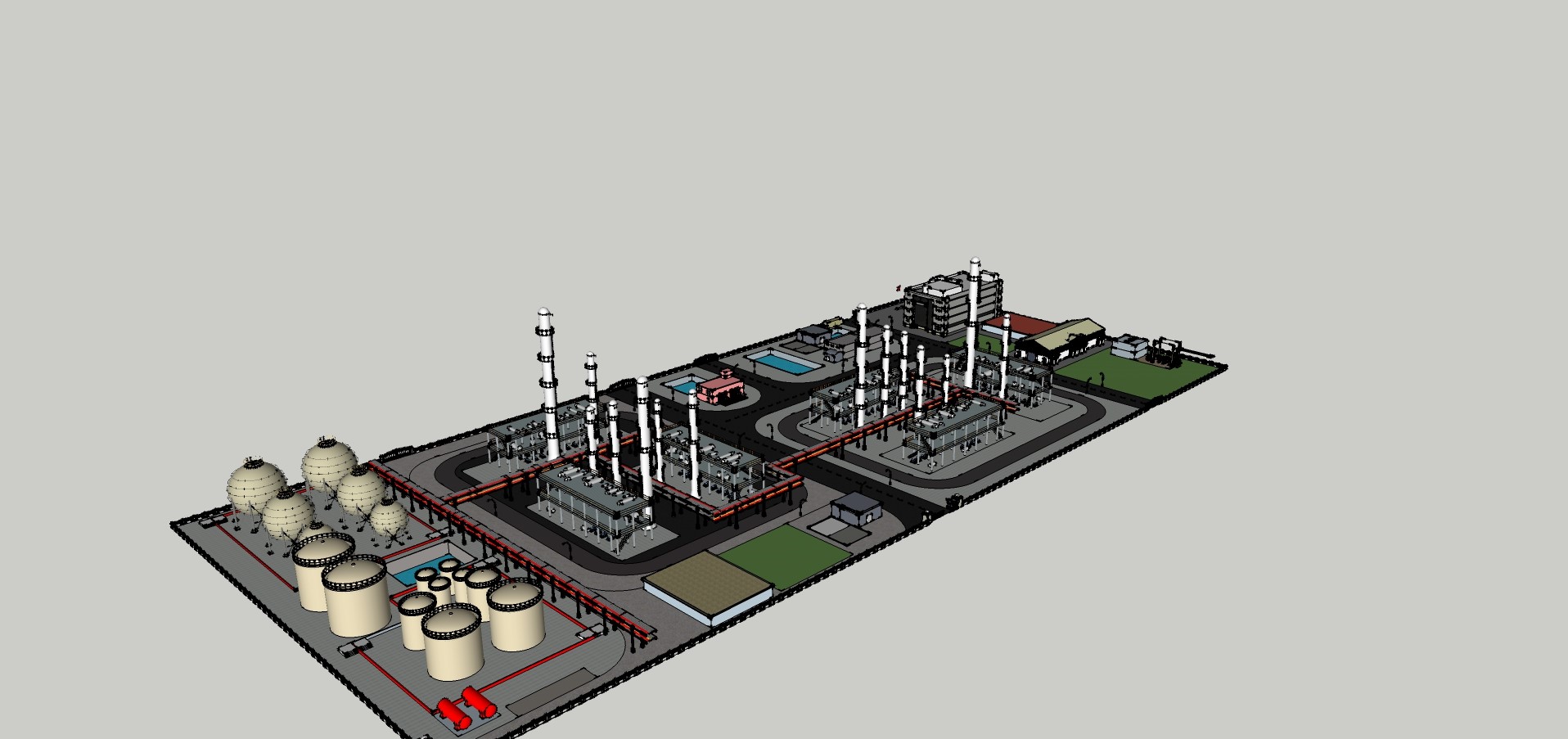

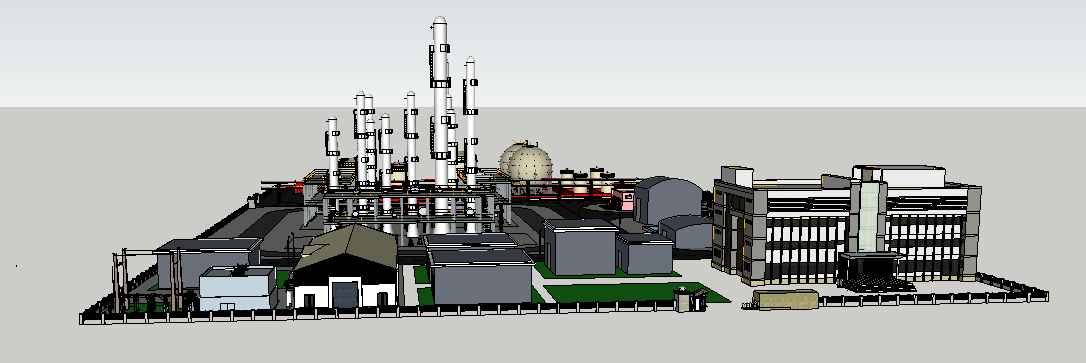

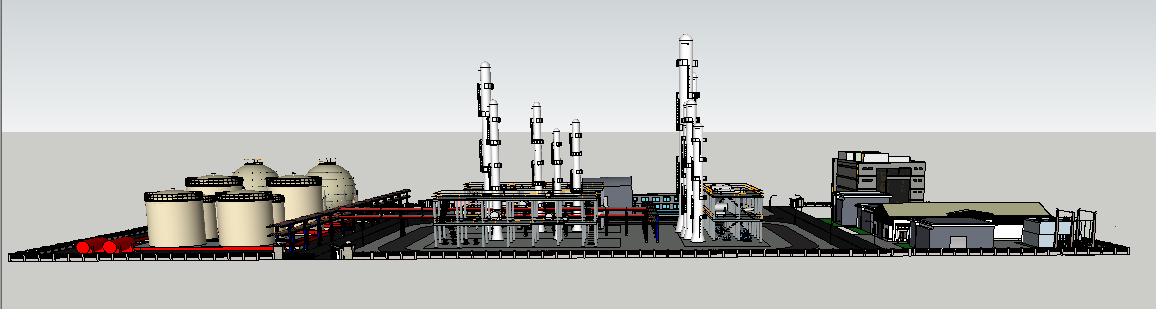

| 71 | 车间3D配管截图1.png | 330.18K |
| 72 | 车间3D配管截图2.png | 67.32K |
| 73 | 车间3D配管截图3.png | 41.06K |
| 74 | 软件说明.txt | 252B |
| 75 | 车间组合图形-2004.dwg | 508.19K |
| 76 | 车间组合图形-2013.dwg | 145.27K |
| 77 | F-001.dwg | 64.26K |
| 78 | F-002.dwg | 63.98K |
| 79 | F-004-1.dwg | 82.27K |
| 80 | F-005-1.dwg | 67.73K |
| 81 | F-006-1.dwg | 71.86K |
| 82 | F-007.dwg | 63.50K |
| 83 | F-008-1.dwg | 74.14K |
| 84 | 设备基础.dwg | 4.16M |
| 85 | 附属构筑物.dwg | 226.46K |
| 86 | 2015版源文件.skp | 24.69M |
| 87 | 2017版源文件.skp | 24.62M |
| 88 | 主视图.jpg | 119.31K |
| 89 | 俯视图.jpg | 66.71K |
| 90 | 右视图.jpg | 46.14K |
| 91 | 后视图.jpg | 187.84K |
| 92 | 左视图.jpg | 86.34K |
| 93 | 正视图.jpg | 64.22K |
| 94 | MAA爆炸.rsm | 211B |
| 95 | MMA扩散预测.rsm | 492B |
| 96 | 异丁烯爆炸.rsm | 211B |
| 97 | 环己烷爆炸.rsm | 210B |
| 98 | 甲苯爆炸.rsm | 208B |
| 99 | 甲醇扩散预测.rsm | 495B |
| 100 | 甲醇爆炸.rsm | 207B |

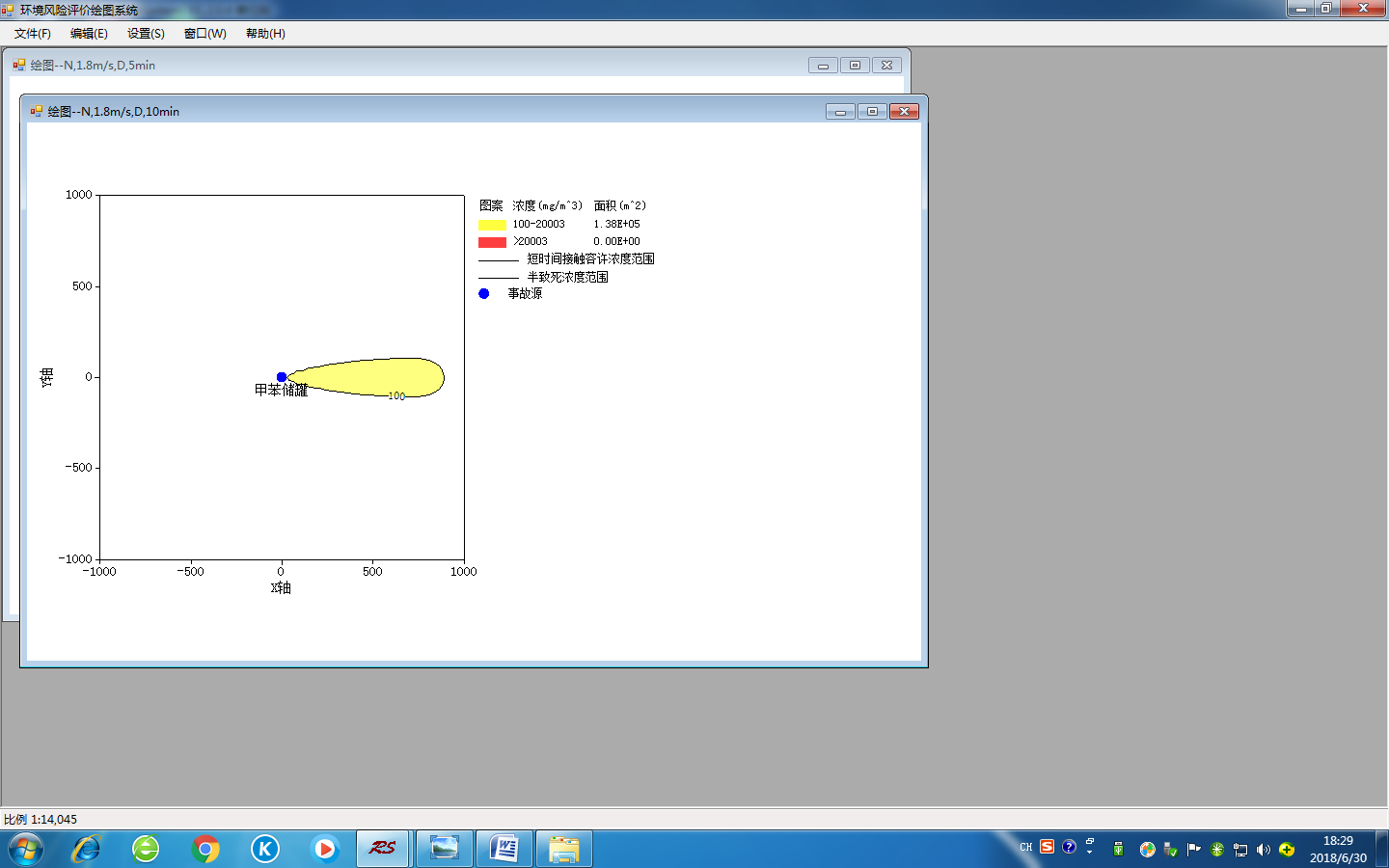

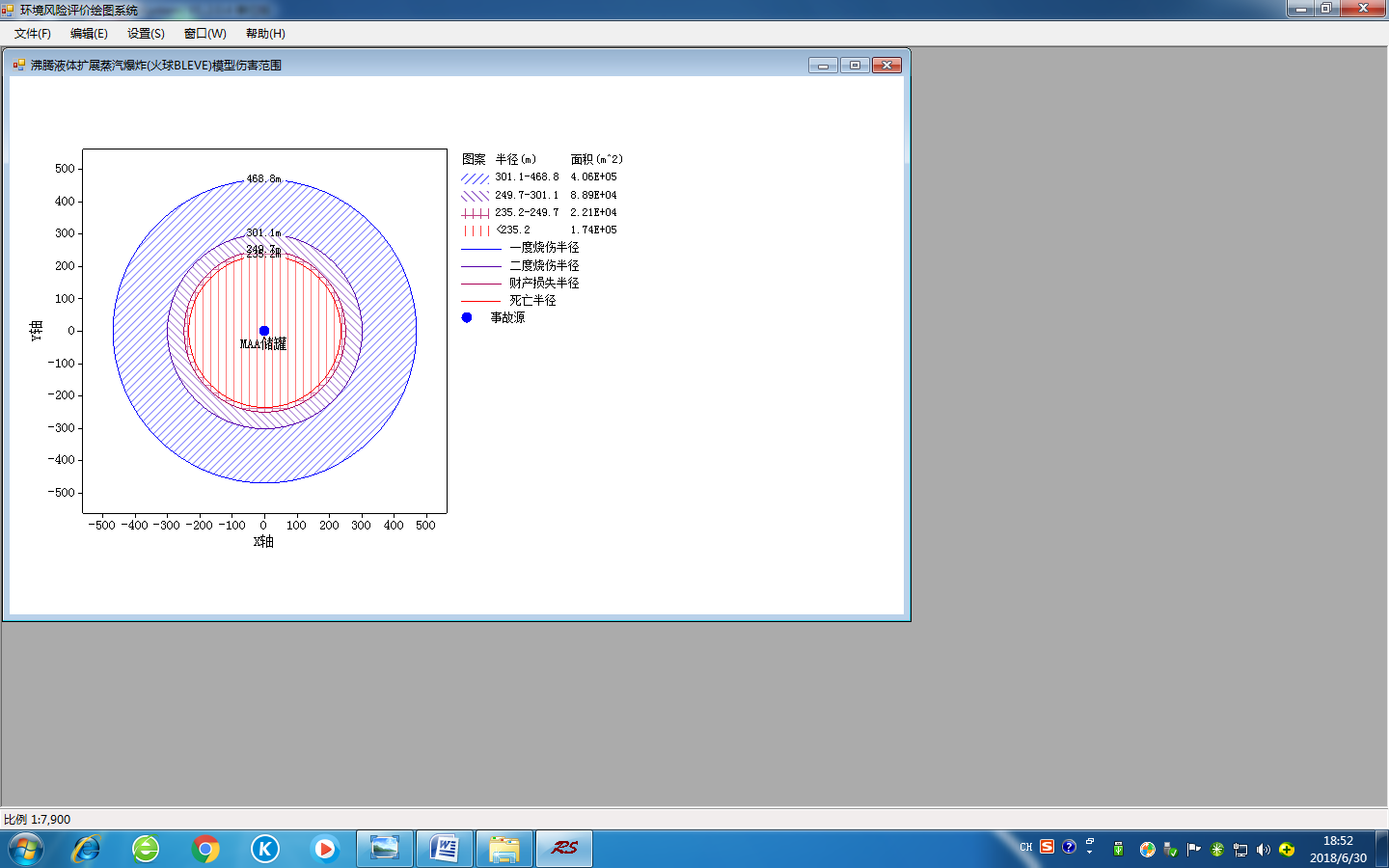

| 101 | MAA爆炸示意图.png | 157.31K |

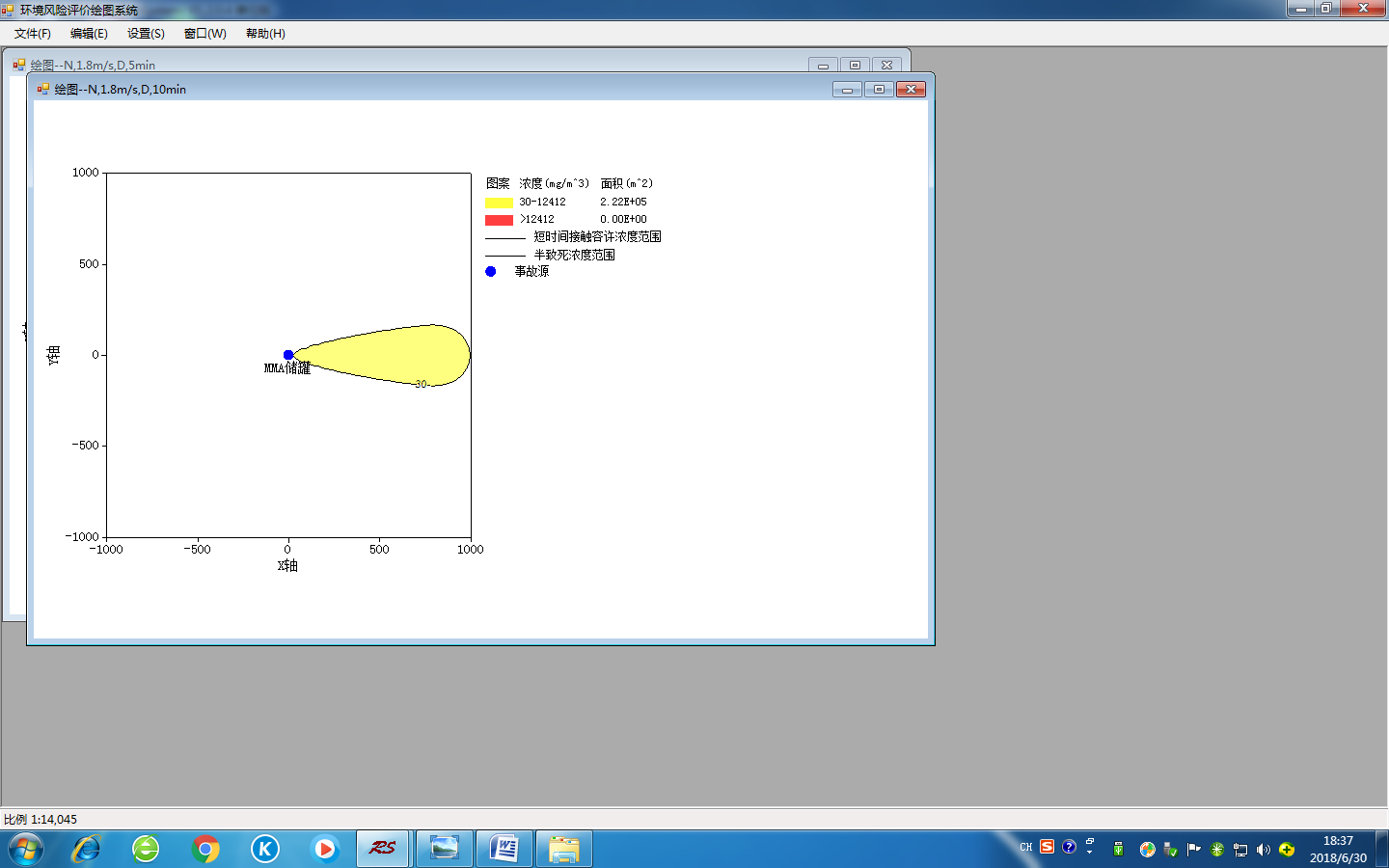

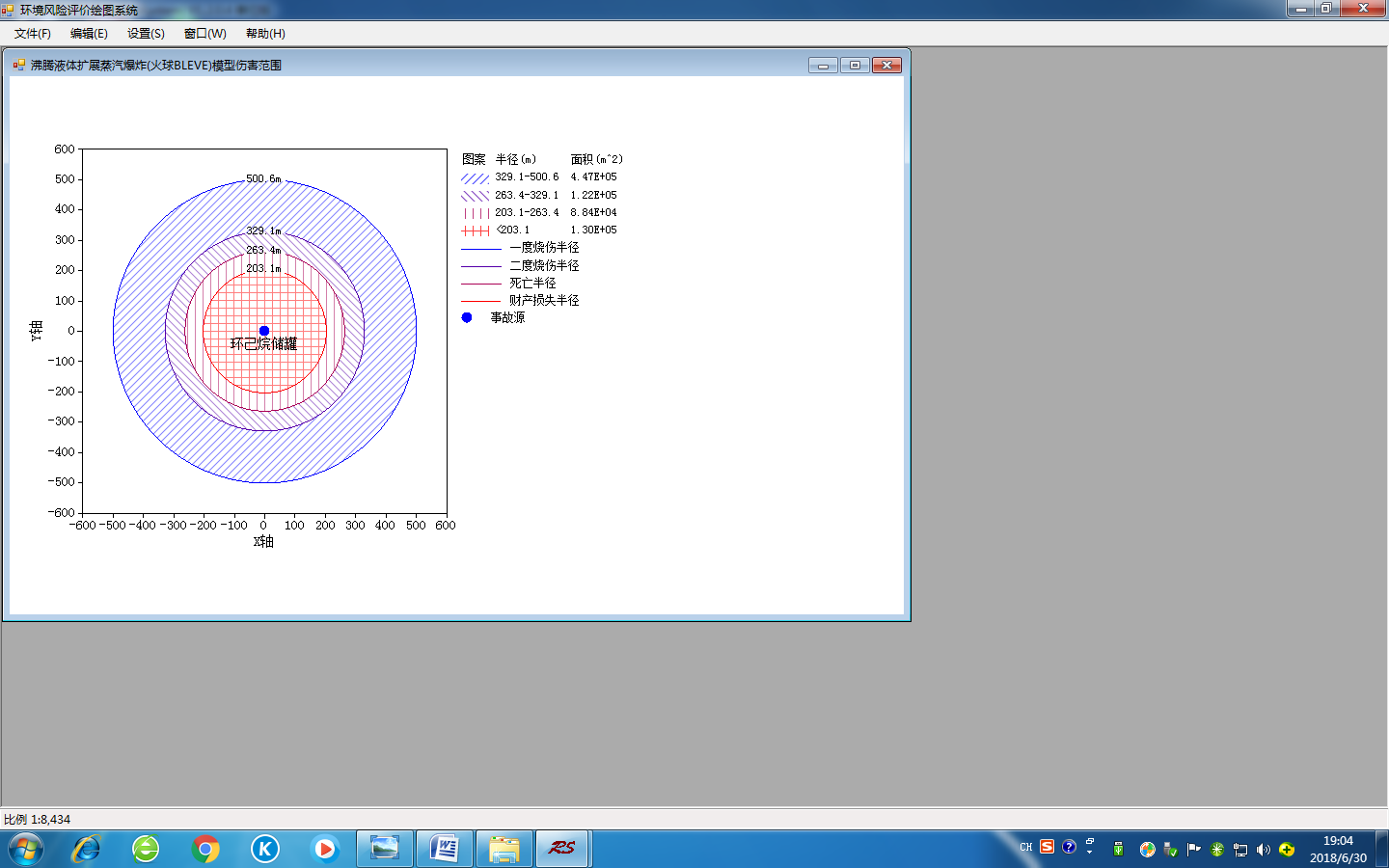

| 102 | MMA扩散半径.png | 145.61K |
| 103 | 异丁烯爆炸示意图.png | 157.99K |
| 104 | 环己烷爆炸示意图.png | 158.34K |
| 105 | 甲苯扩散半径.png | 145.48K |

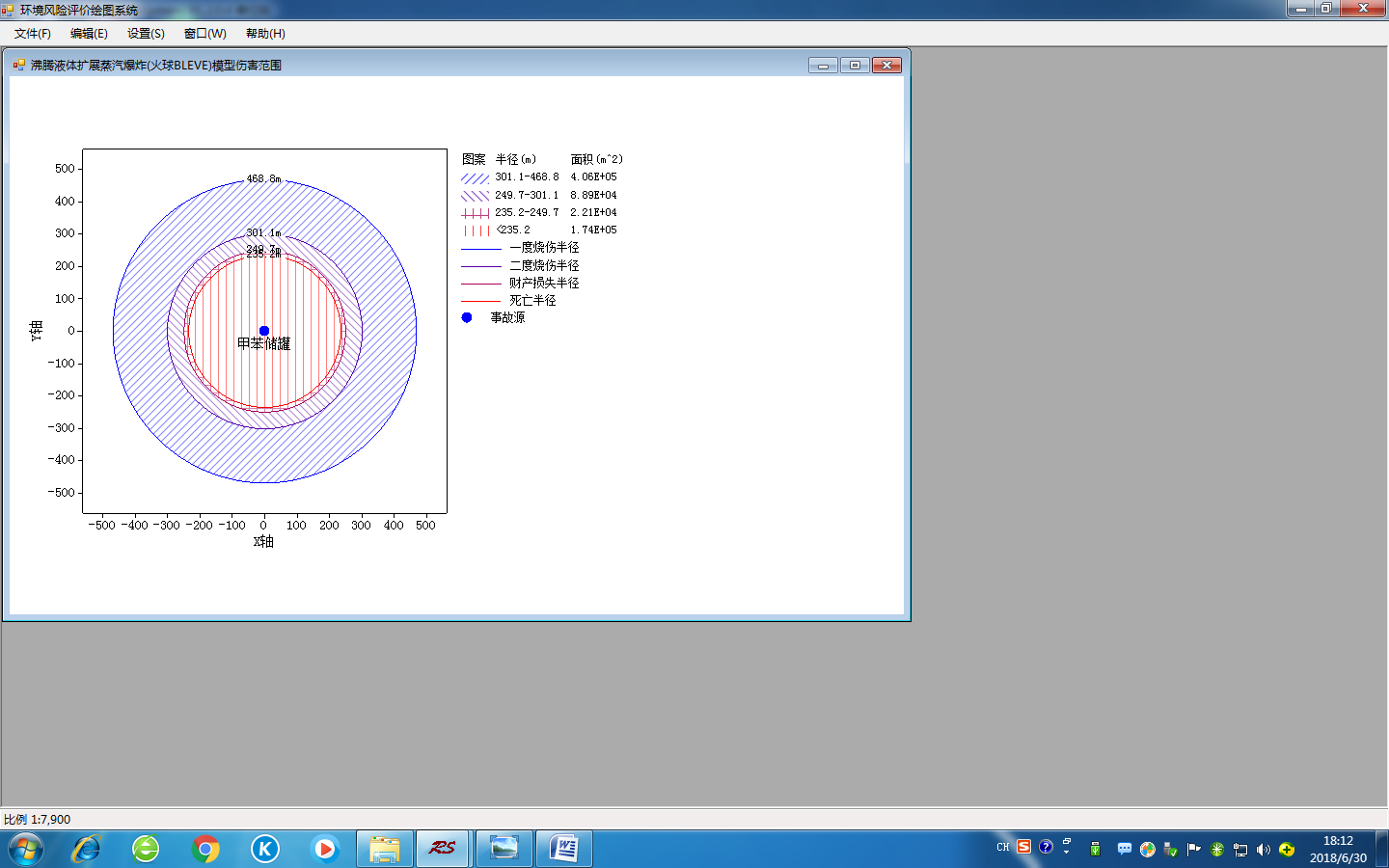

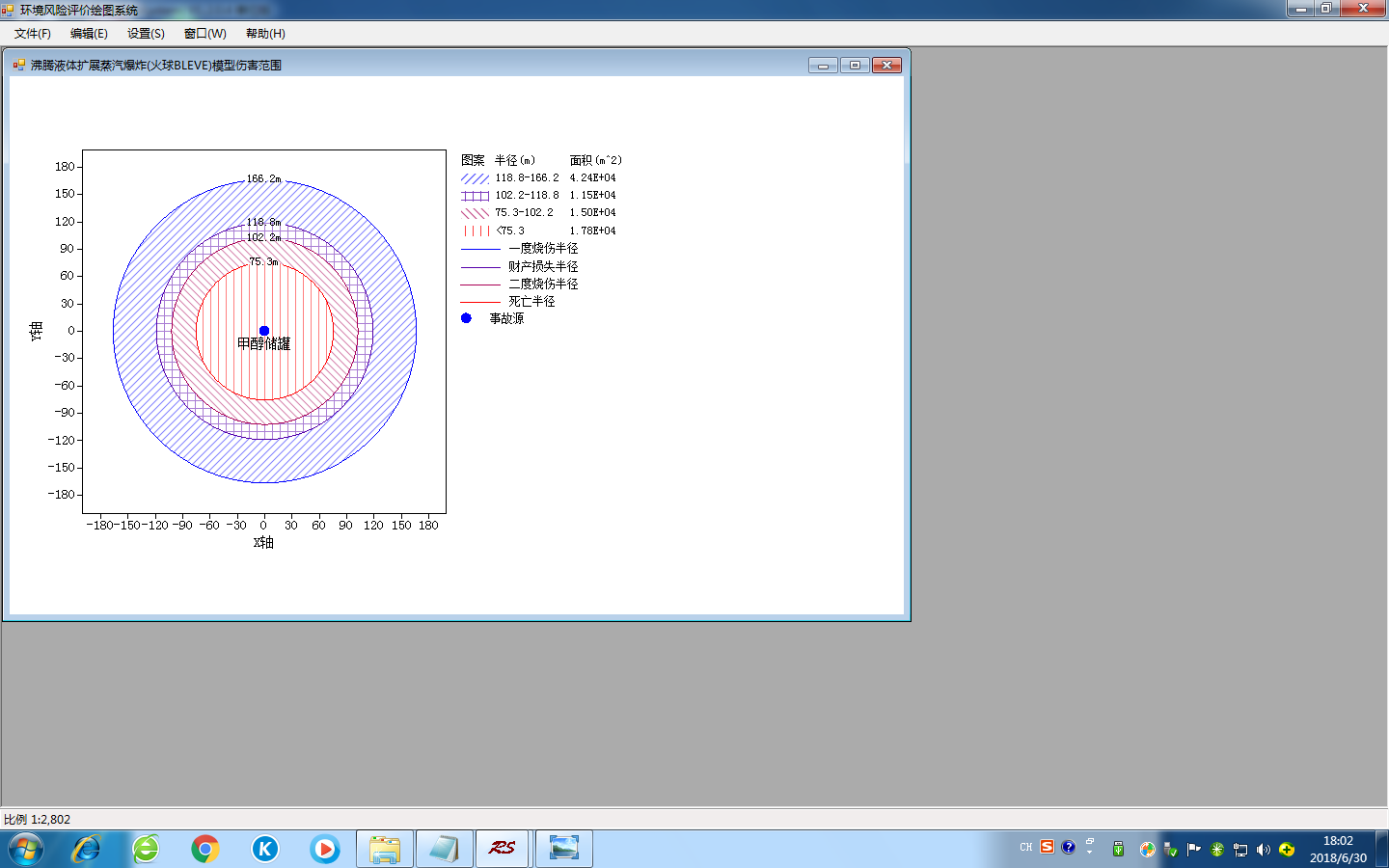

| 106 | 甲苯爆炸示意图.png | 157.65K |
| 107 | 甲醇扩散半径.png | 145.51K |
| 108 | 甲醇爆炸示意图.png | 136.01K |
