某酒店空调通风与防排烟图
（ID:1248161）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 某酒店空调通风与防排烟图.dwg | 3.27M |
此图纸下载需要40金币
立即下载
发布者
模型信息
图纸ID：1248161
图纸格式：dwg
文件大小：2.97M
所需金币：40
上传时间：2024-04-14 17:54:23
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介
本工程为XX酒店部分，层高为5.00m，面积大约为3000m2。主要功能为餐厅包间、办公、大厅和厨房等。
空调系统：

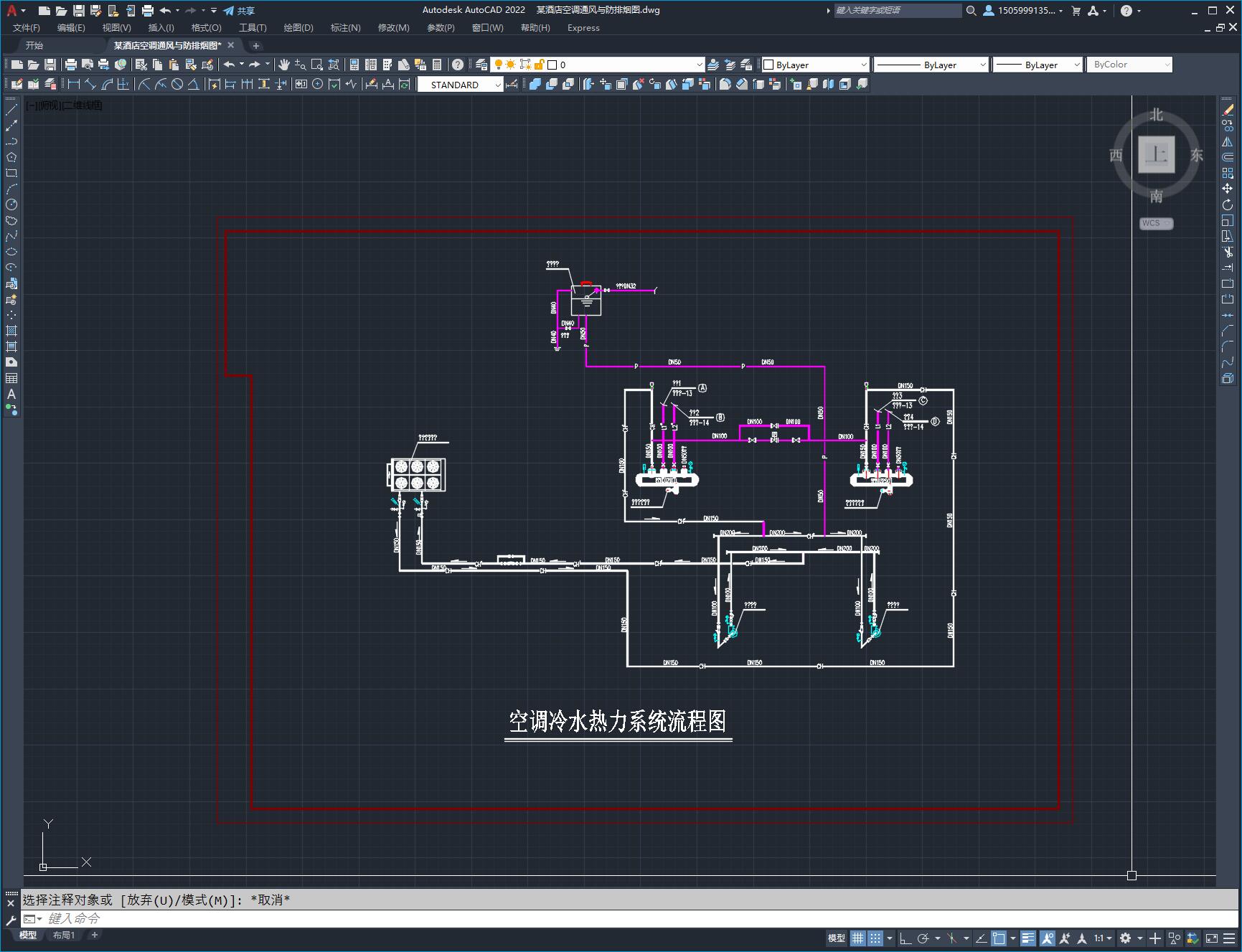

1、本工程空调夏季冷负荷约516kW，冬季热负荷约420kW。根据甲方的要求选用一台空气源热泵机组作为酒店空调系统的冷热源，夏季冷冻水进出水温度为7/12 ，冬季热水进出水温度为40/45℃。
2、本工程的空调水系统为一次泵变流量系统，在裙房屋顶布置两台空气源热泵和三台空调水循环泵（两用一备），并采用高位膨胀水箱作为空调水系统的定压、容纳膨胀水和补水。

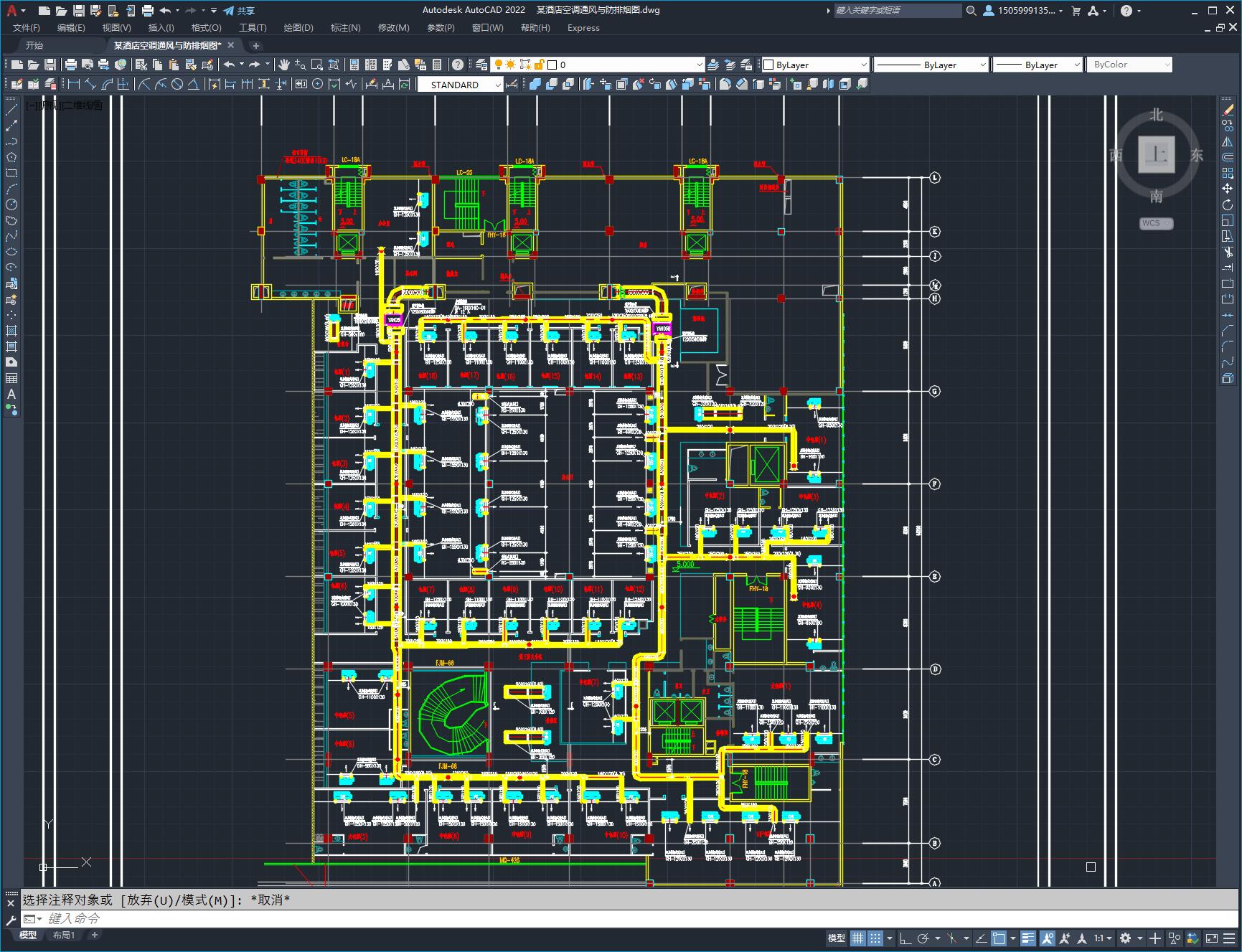

3、包间、多功能厅、宴会厅及办公室采用风机盘管加独立新风的空调系统，采用双层百叶侧送风；一层大厅采用全空气低速
