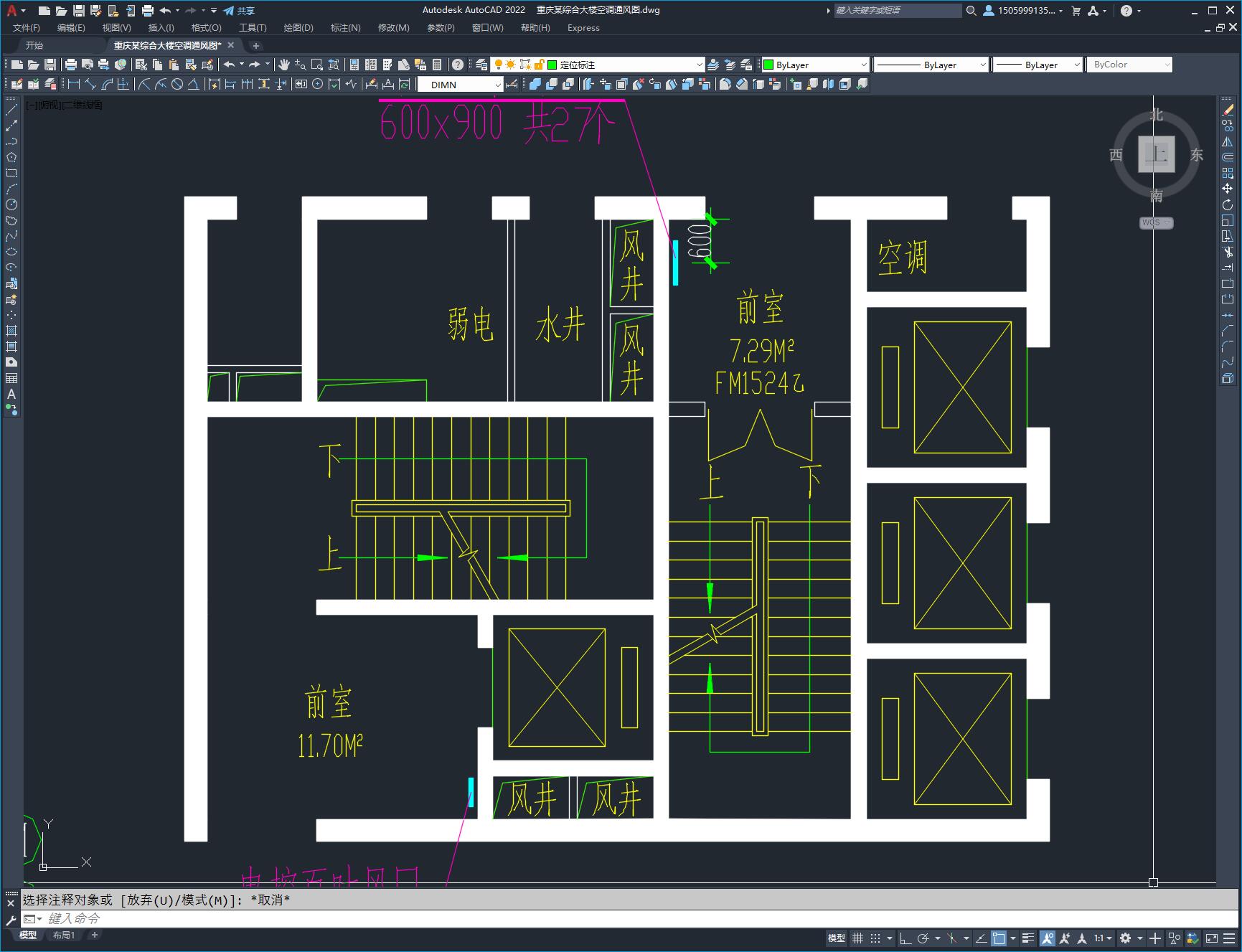

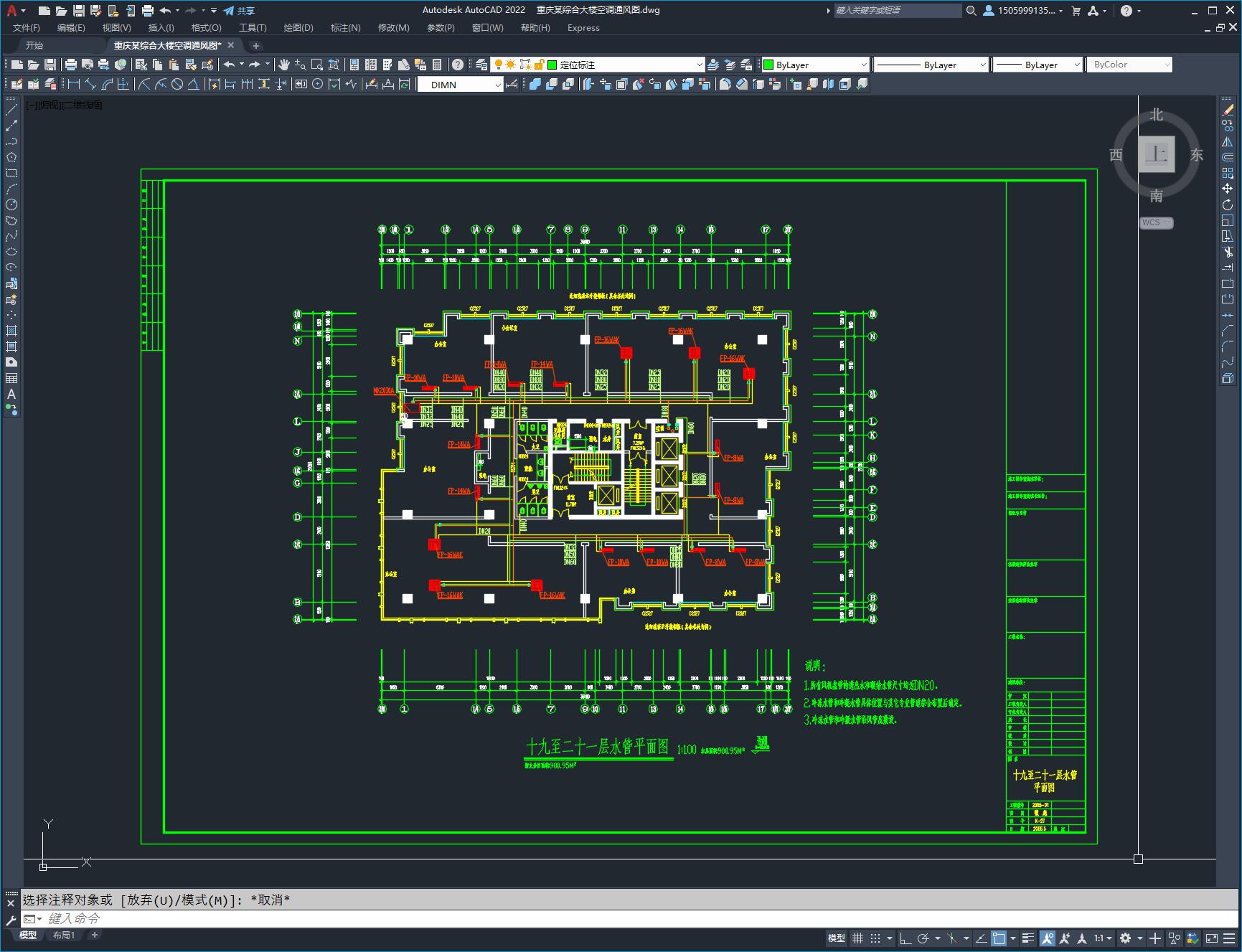

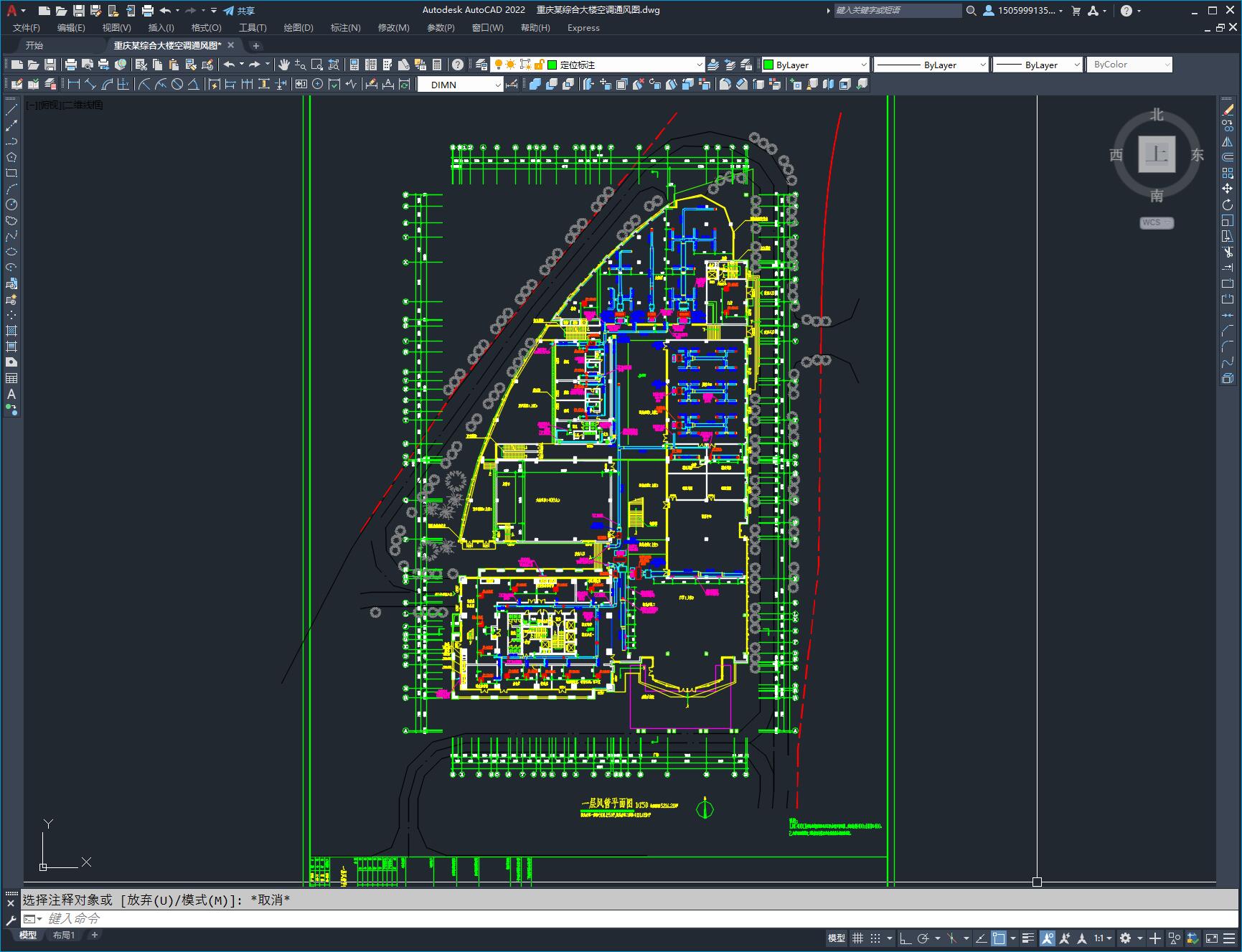

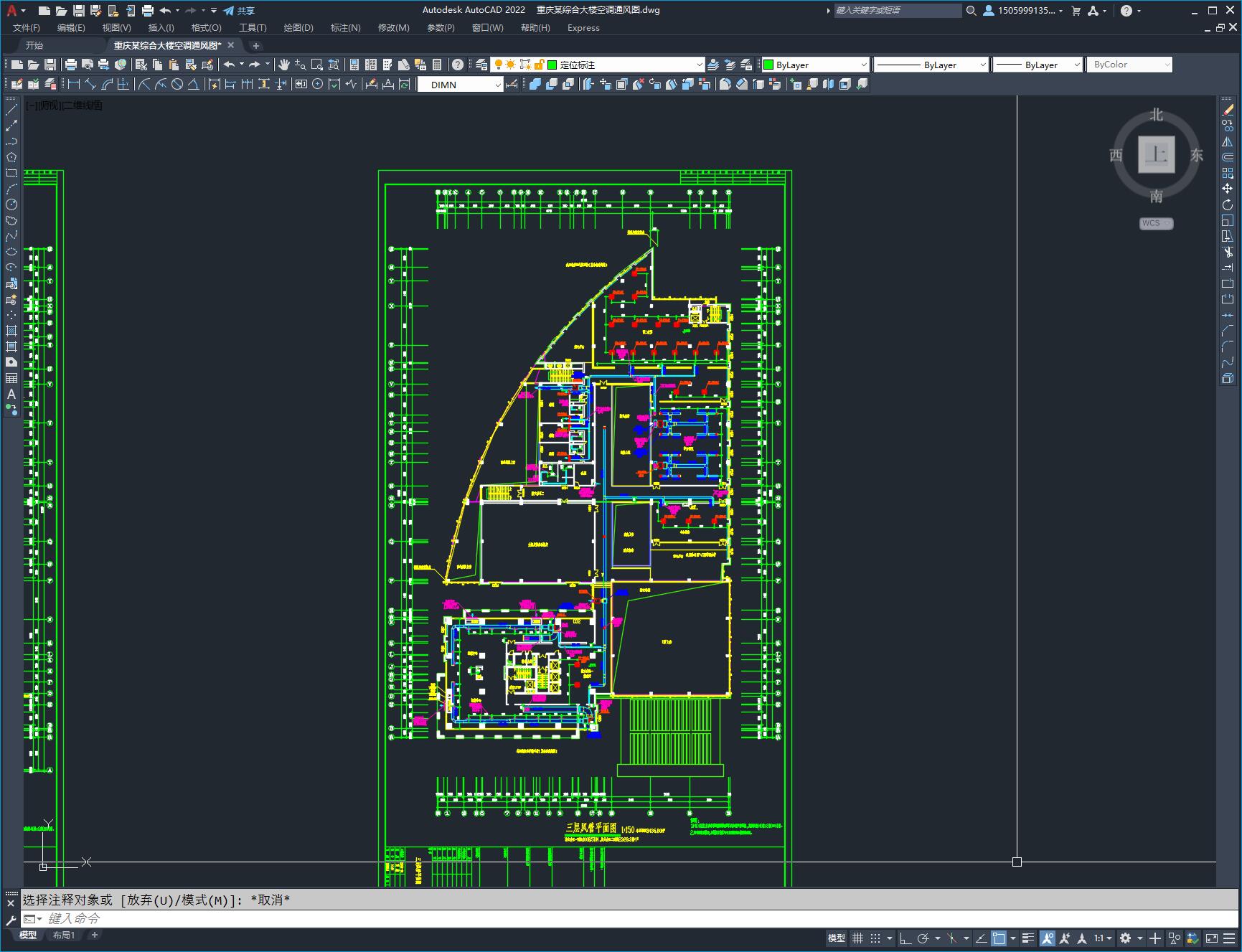

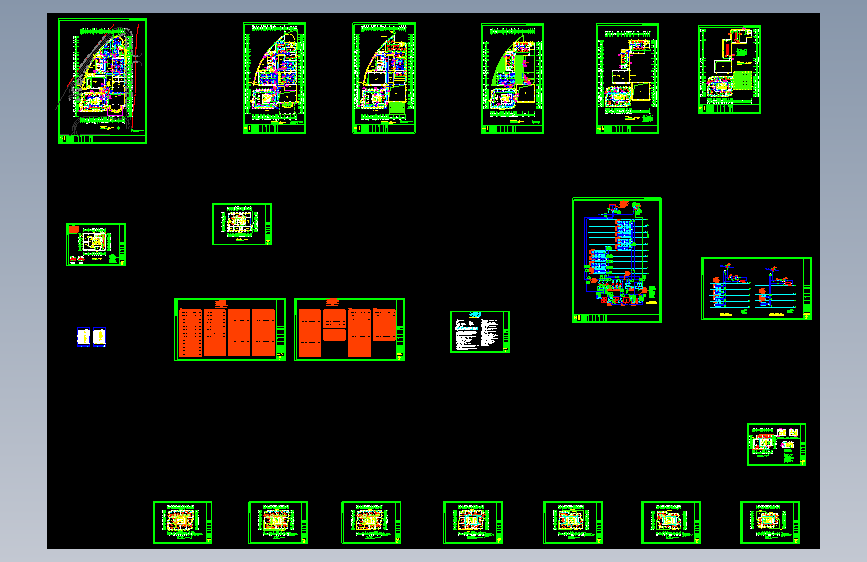

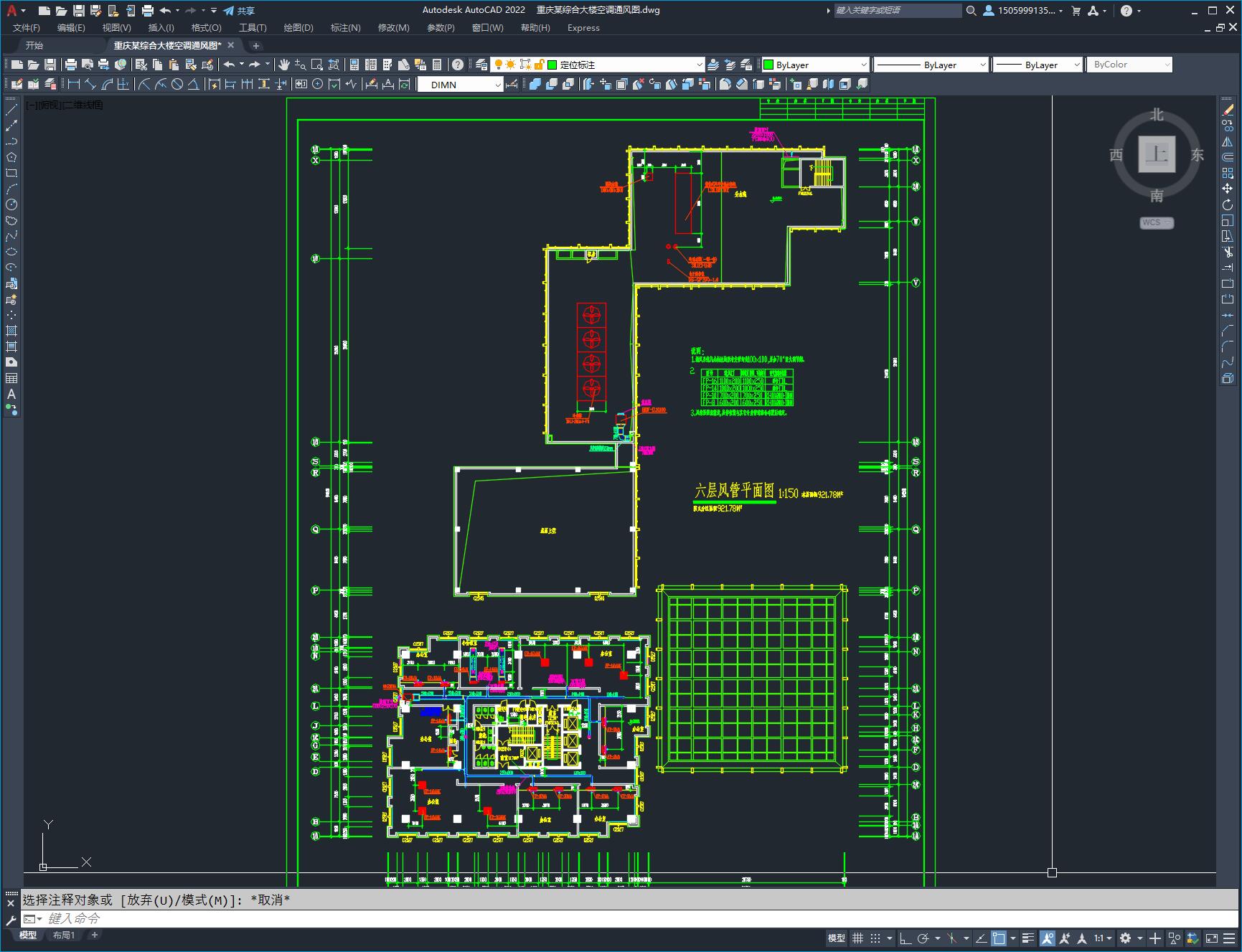

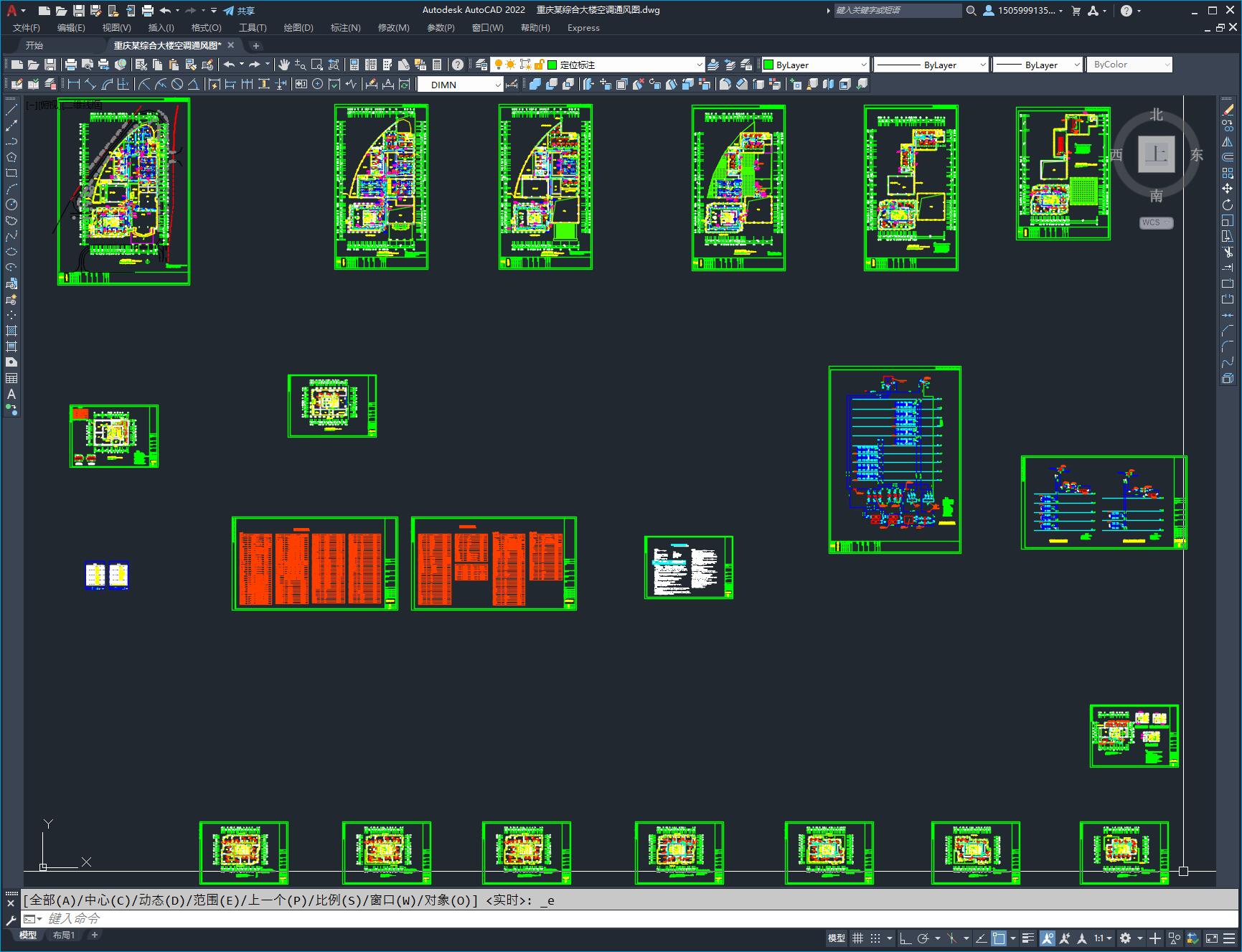

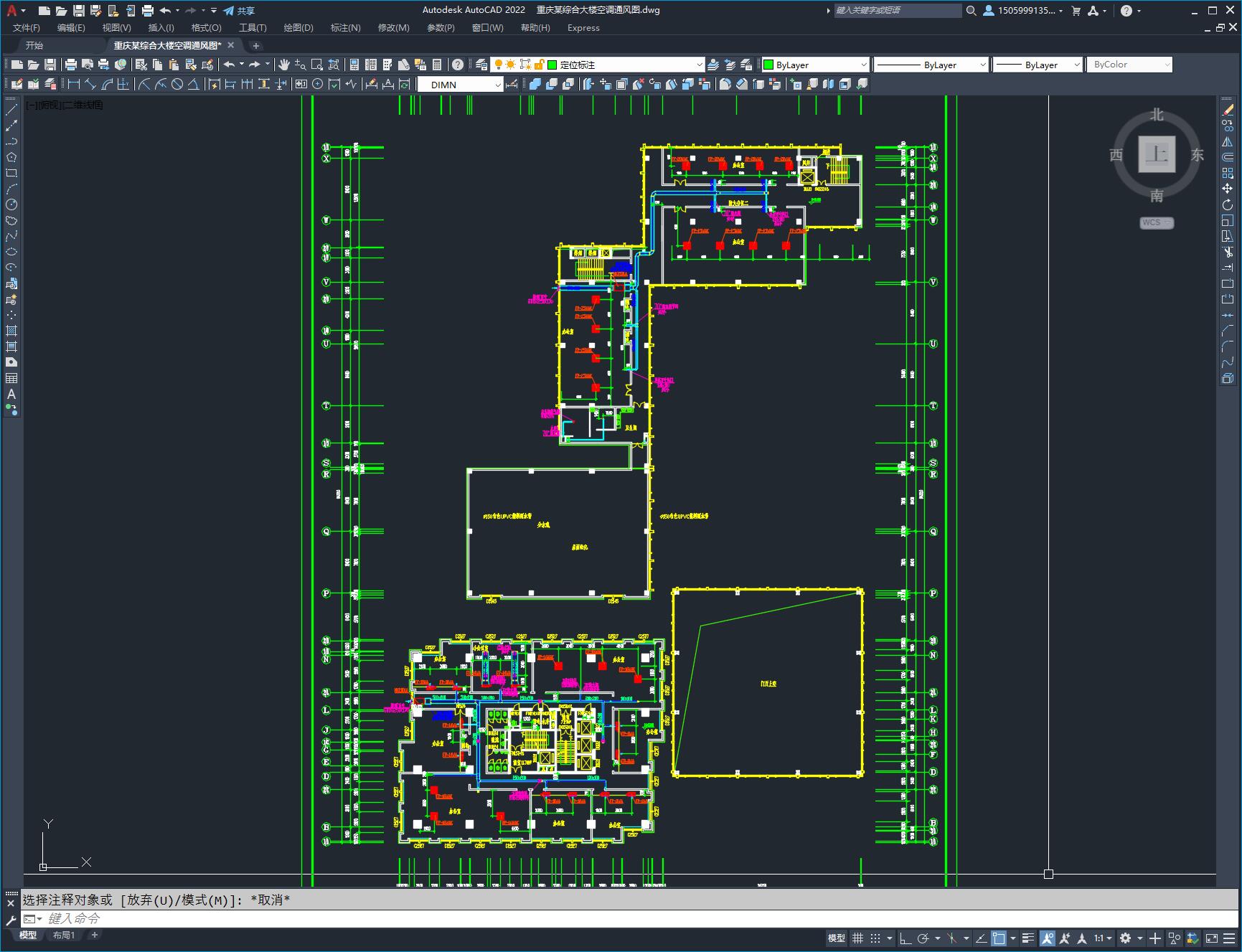

重庆某综合大楼空调通风图
（ID:1251163）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 重庆某综合大楼空调通风图.dwg | 3.35M |
此图纸下载需要55金币
立即下载
发布者
模型信息
图纸ID：1251163
图纸格式：dwg
文件大小：3.06M
所需金币：55
上传时间：2024-04-15 22:12:55
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介

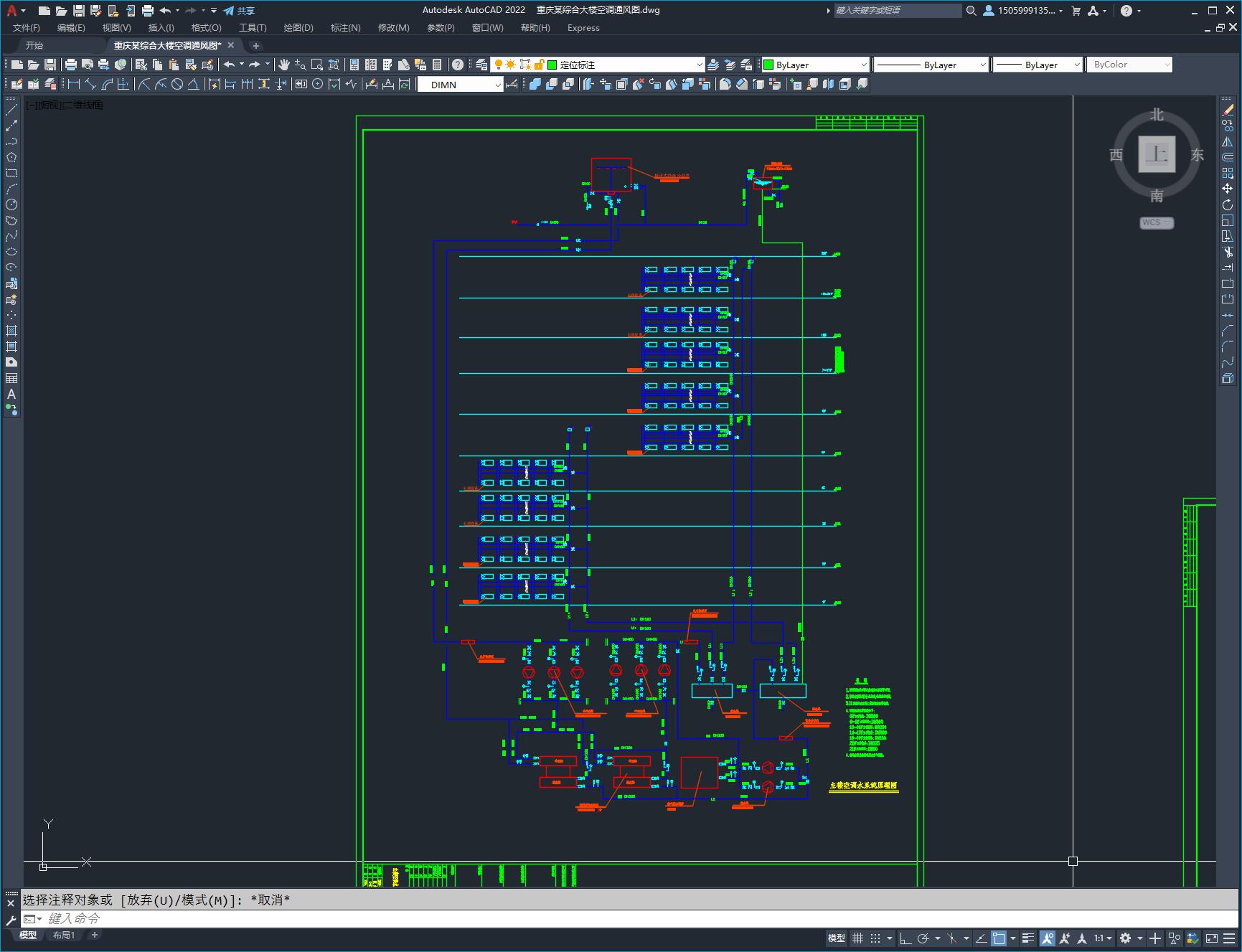

1.该工程空调分为四部分。主楼一层至二十一层部分冷源采用螺杆式冷水机组 LSBLG1580/B1两台，温度(7~12C),装机冷量3163kw,冷冻水泵、冷却水泵布置在地下二层机房。热源采用燃气热水机组(60~55C)，布置在负一层机房。冷却塔布置在裙楼屋顶。一层至四层为一个系统，五层至二十一层为一个系统。膨胀水箱布置在主楼屋顶。
2.主楼二十二层至二十六层采用MDV数码中央空调系统，每层为一个系统。室外机均置于屋顶层。
3.二层餐厅等房间、三层至五层预留房间采用风冷热泵冷热水机组，冷水温度(7~12C),热水温度(45~40C),机组与水泵布置在屋顶。
4.监控中心、通讯
