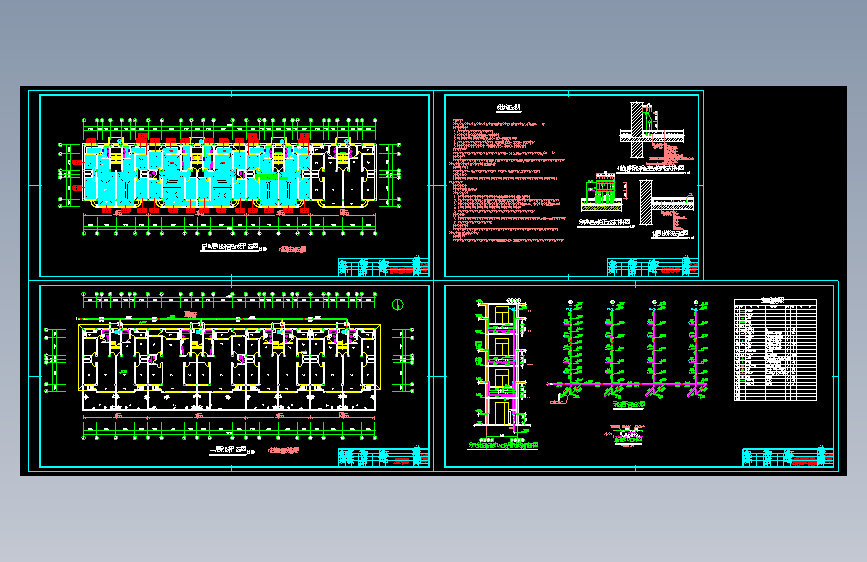

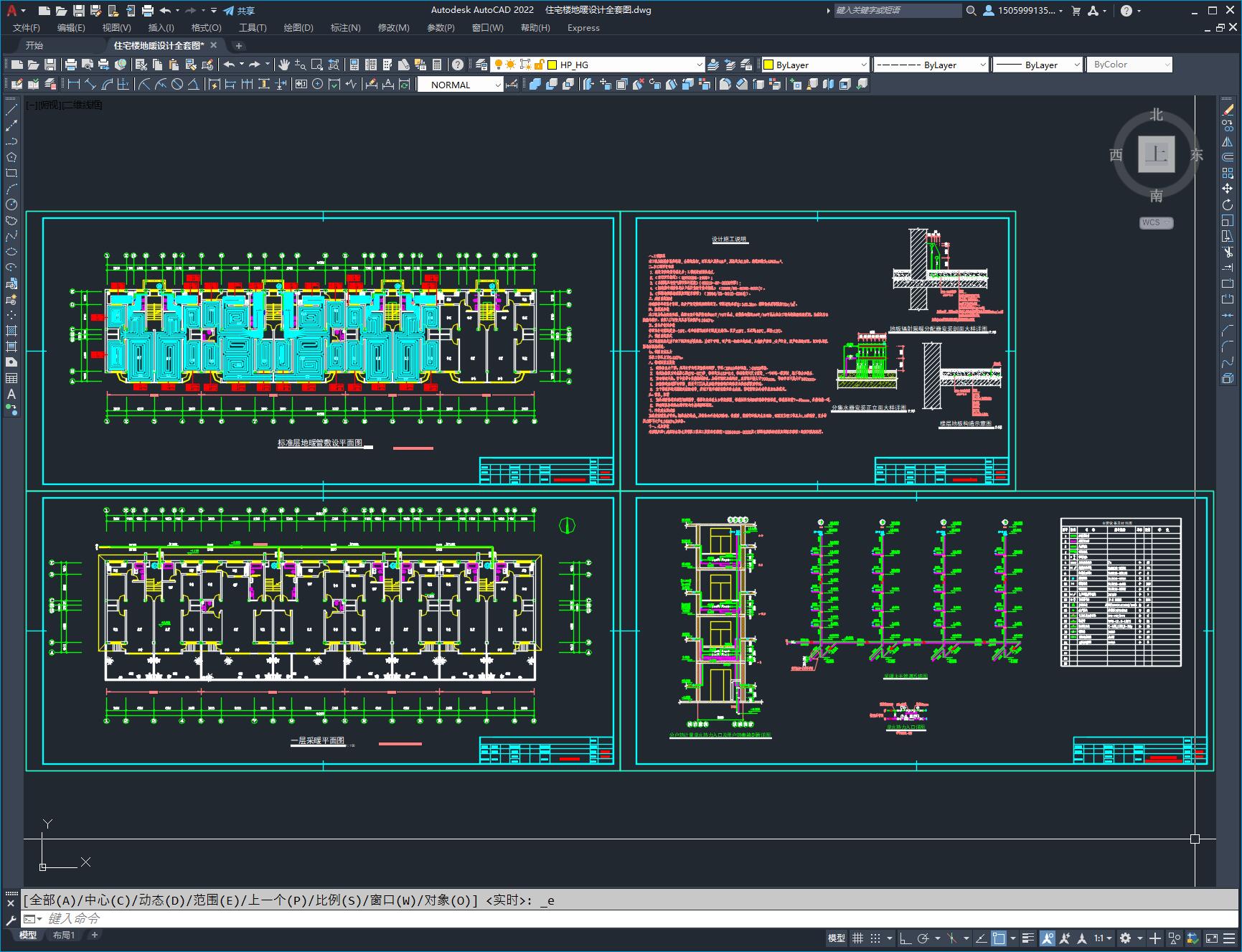

住宅楼地暖设计全套图
（ID:1251237）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 住宅楼地暖设计全套图.dwg | 403.06K |
此图纸下载需要35金币
立即下载
发布者
模型信息
图纸ID：1251237
图纸格式：dwg
文件大小：344.65KB
所需金币：35
上传时间：2024-04-15 22:20:05
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介

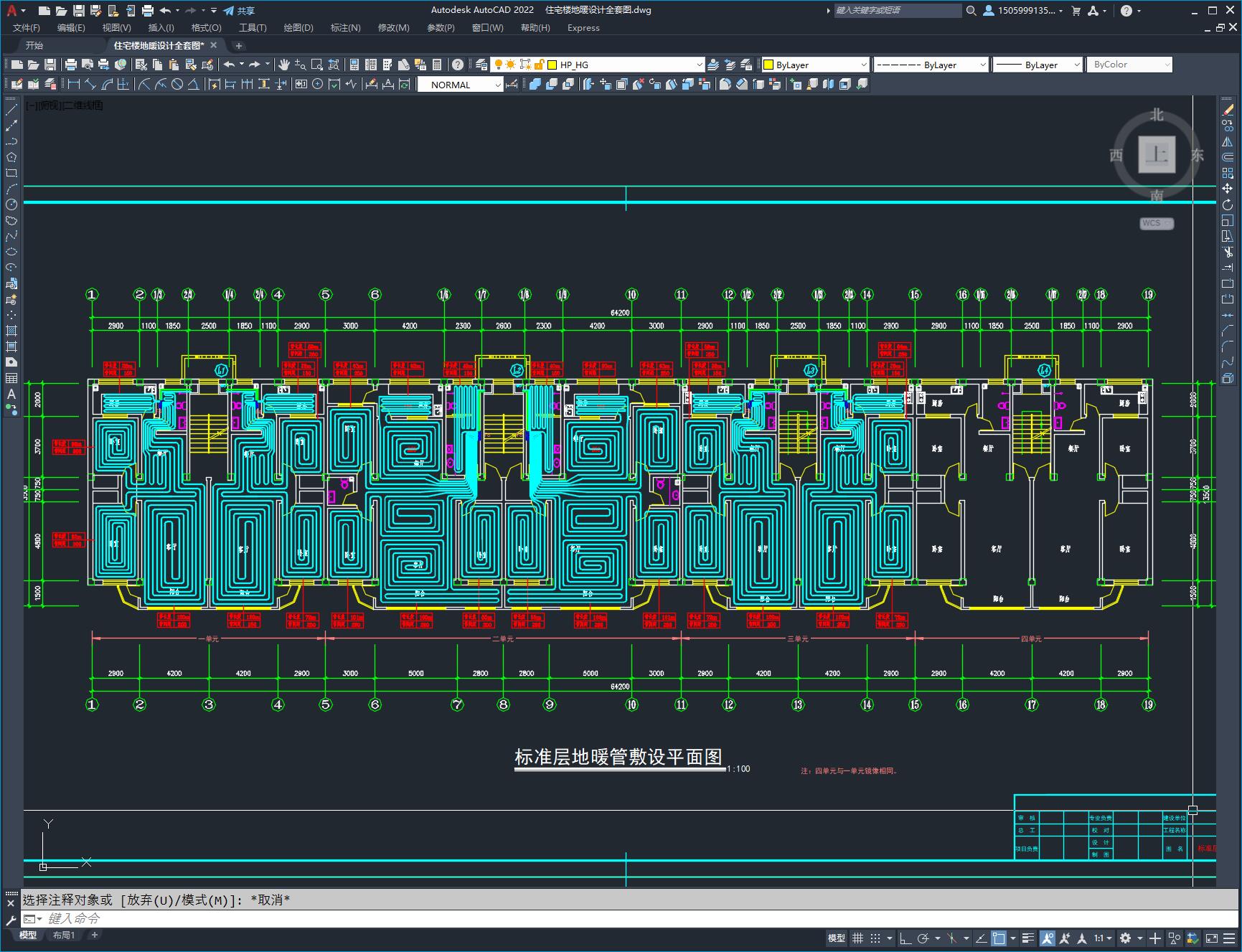

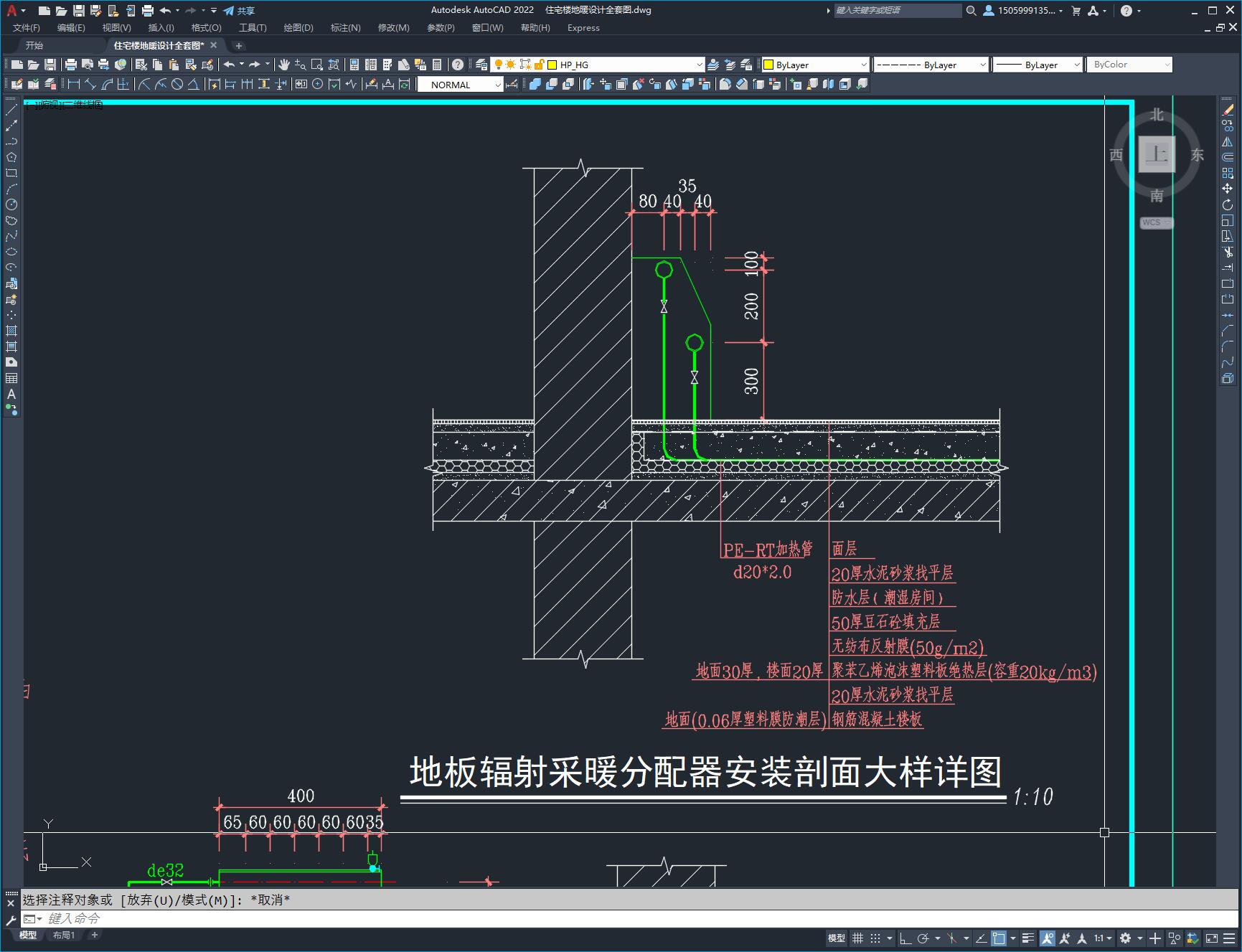

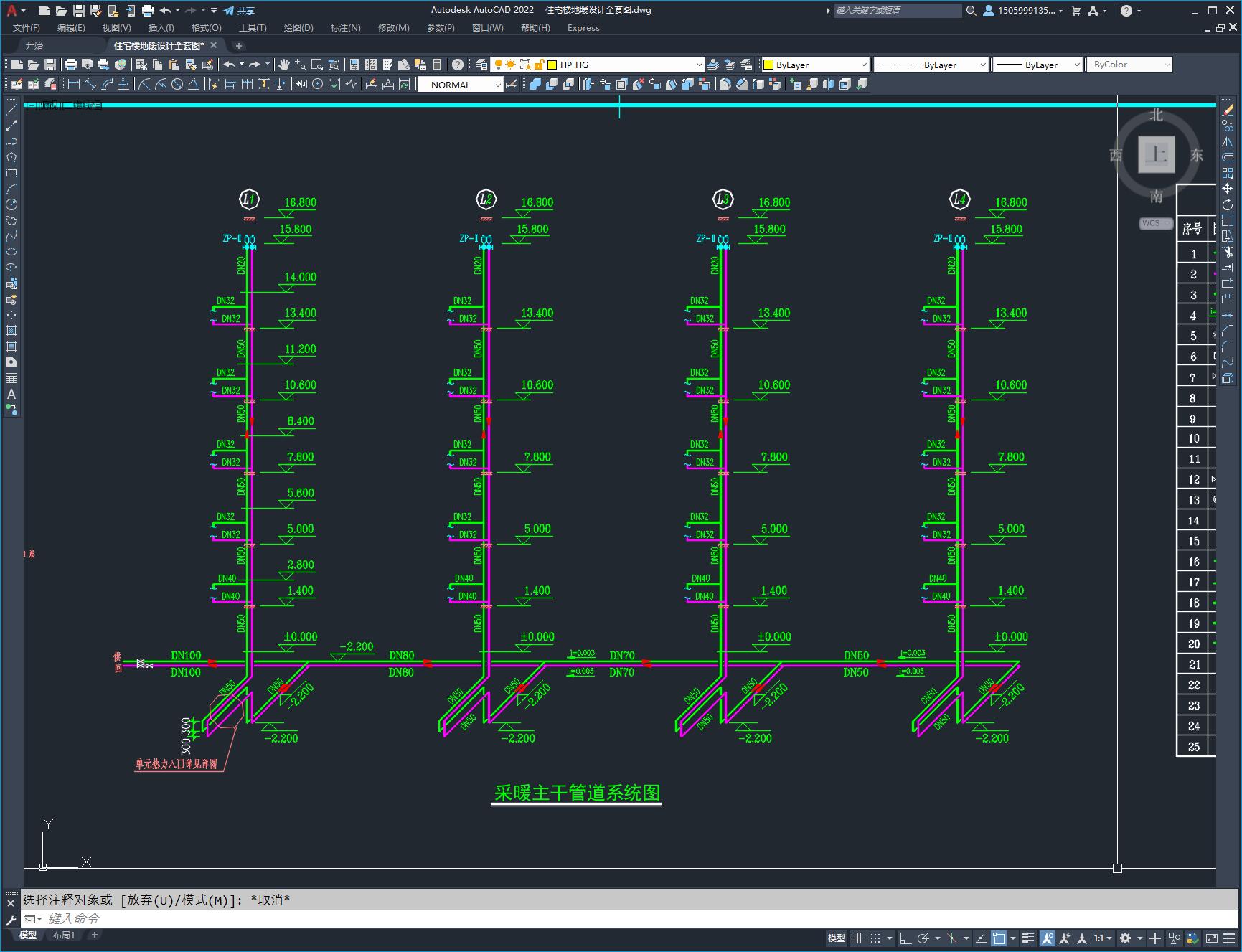

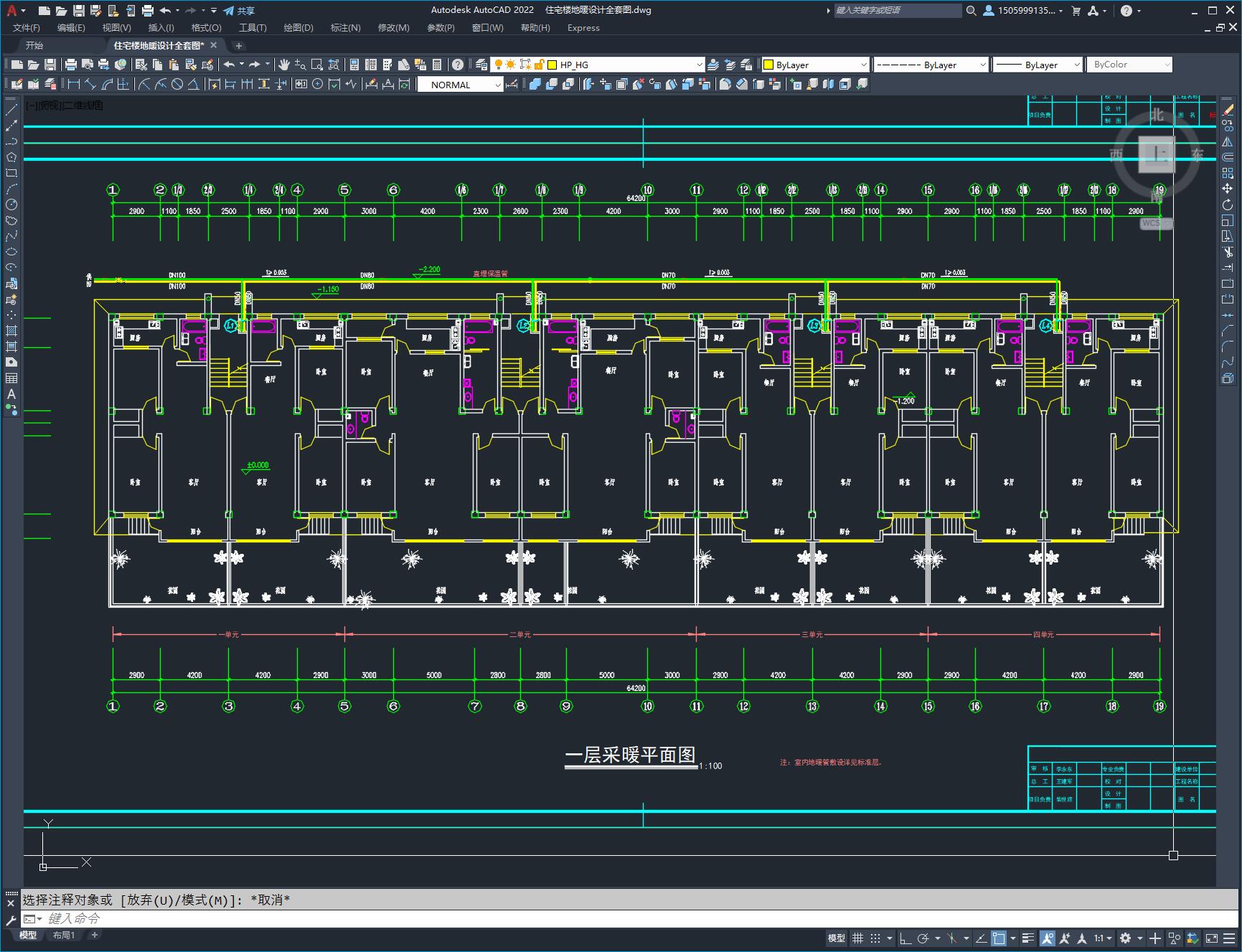

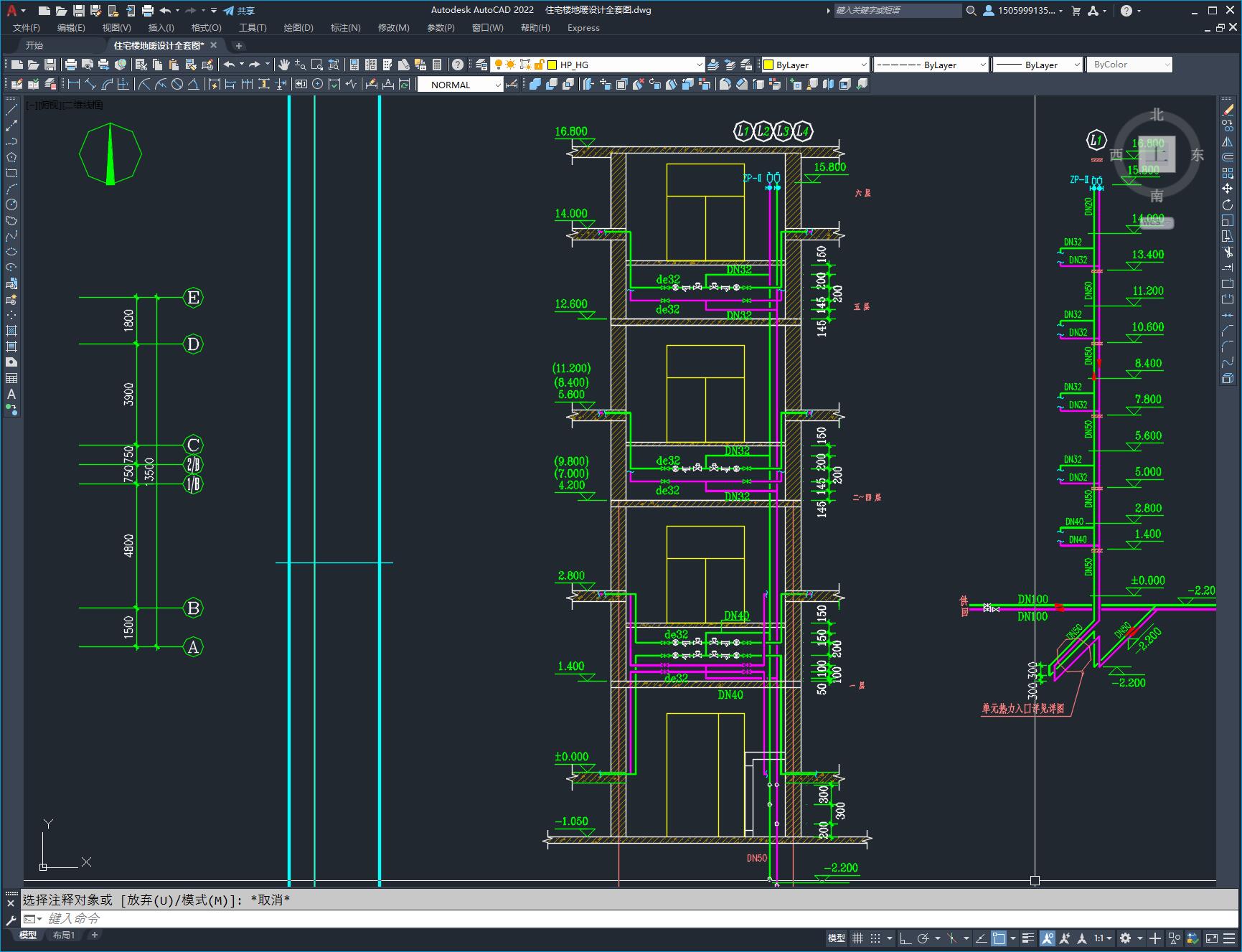

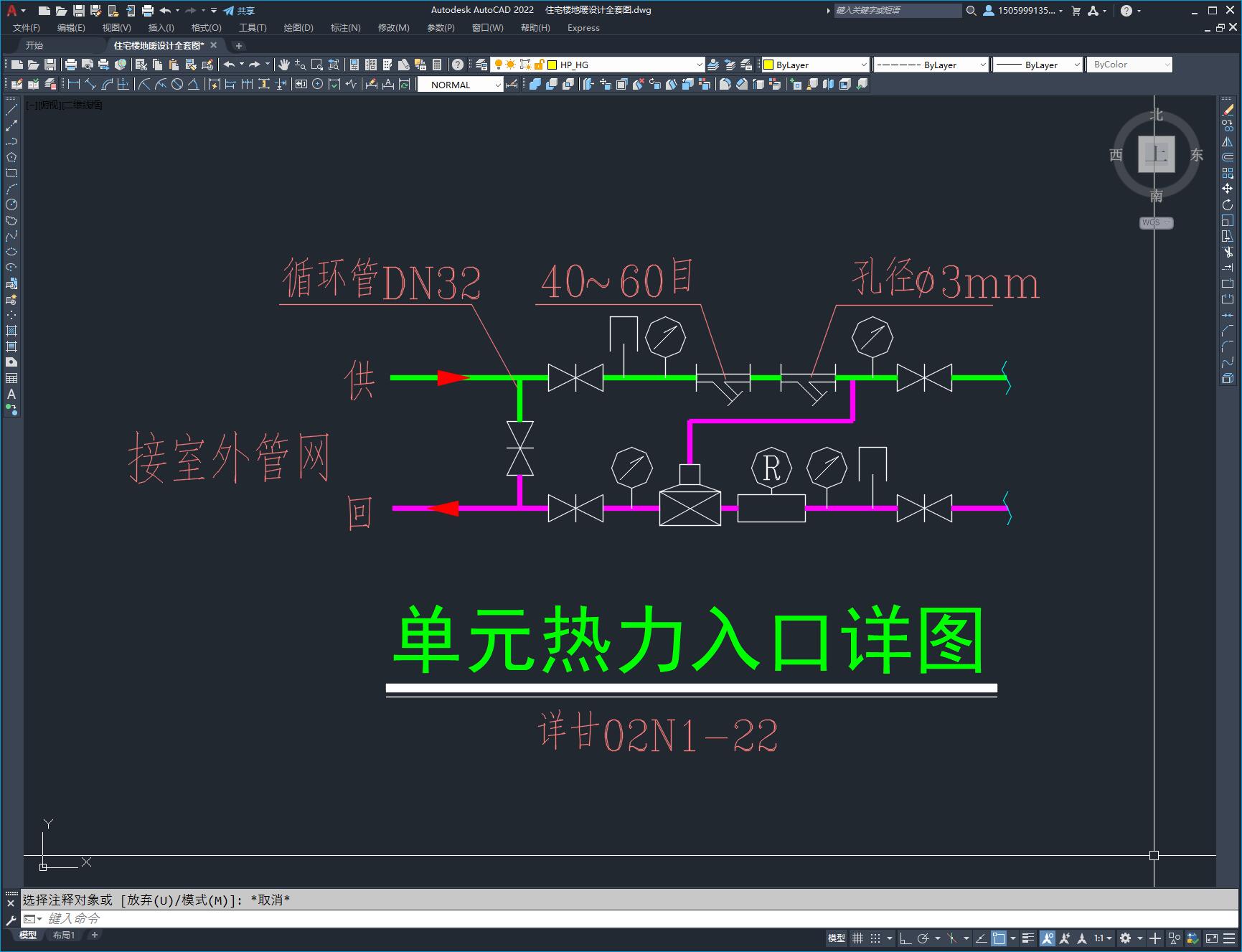

本工程为新建多层住宅楼，全框架结构，四单元六层共48户，层高均为2.8米。建筑面积为:4768m2.本建筑冬季设集中采暖，按分户热计量连续供暖设计。供暖总热负Q=343.3kw。采暖热负荷指标为72w/m。本工程为热水采暖系统，热源由室外锅炉房提供95℃/70℃热水，经换热站换取60℃/50℃热水供本工程地板辐射采暖使用。系统定压由换热站解决。系统入口的资用压差不应低于0.05MPa。本工程采暖形式为下供下回双管并联系统。为便于管理，每户设一块磁卡式热表，具有分户控制，分户计量，按户收费的功能。室内采用低温地板辐射采暖。
