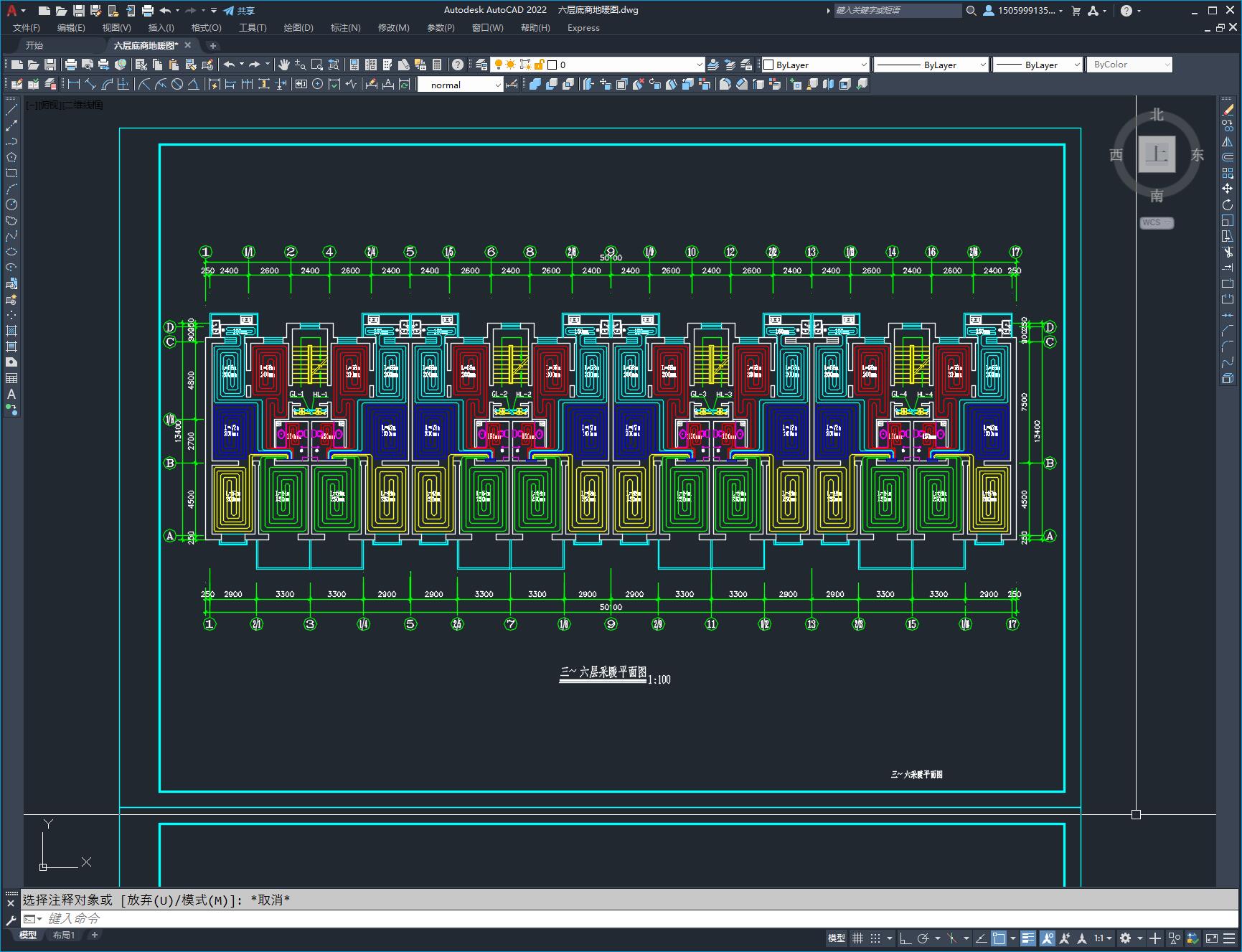

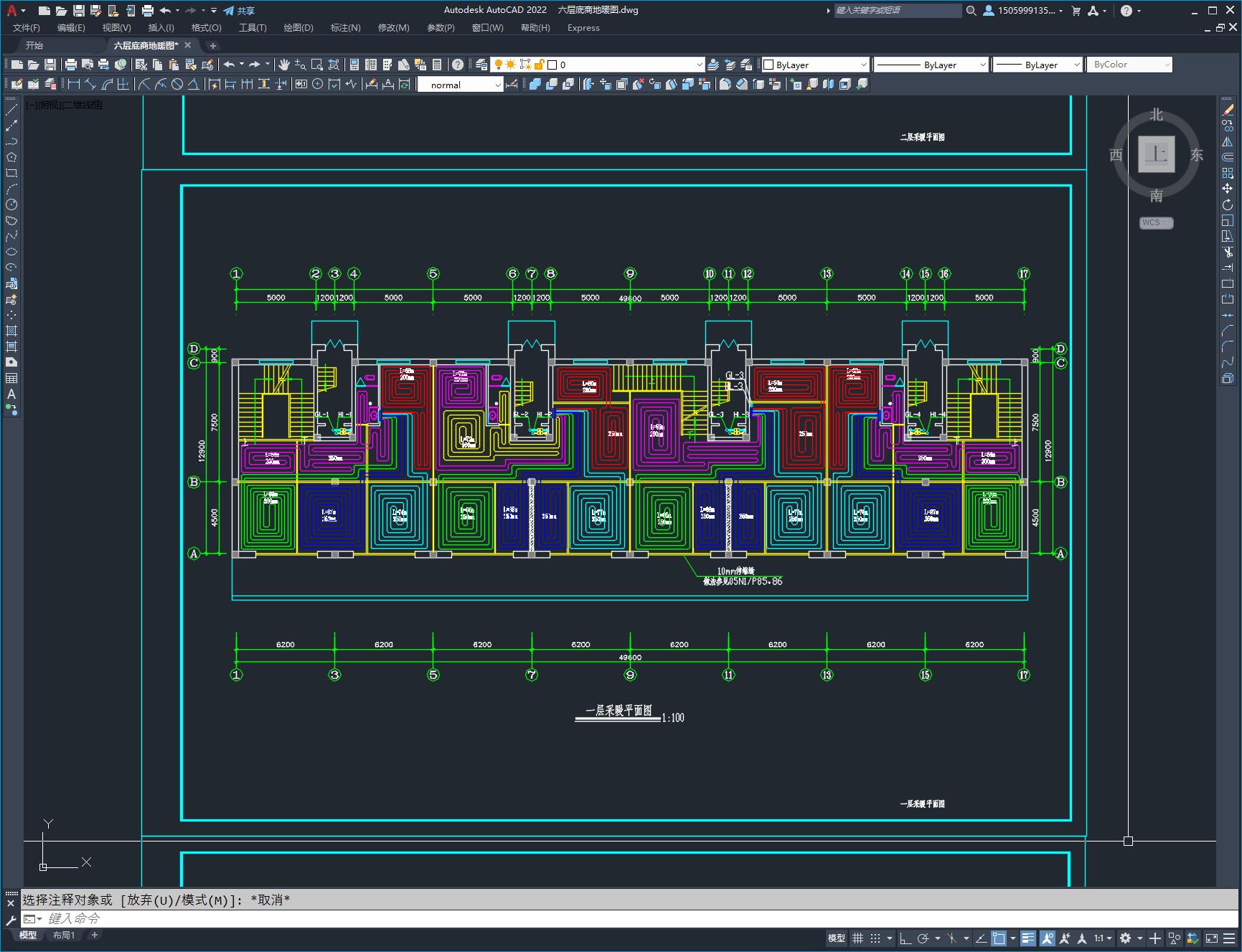

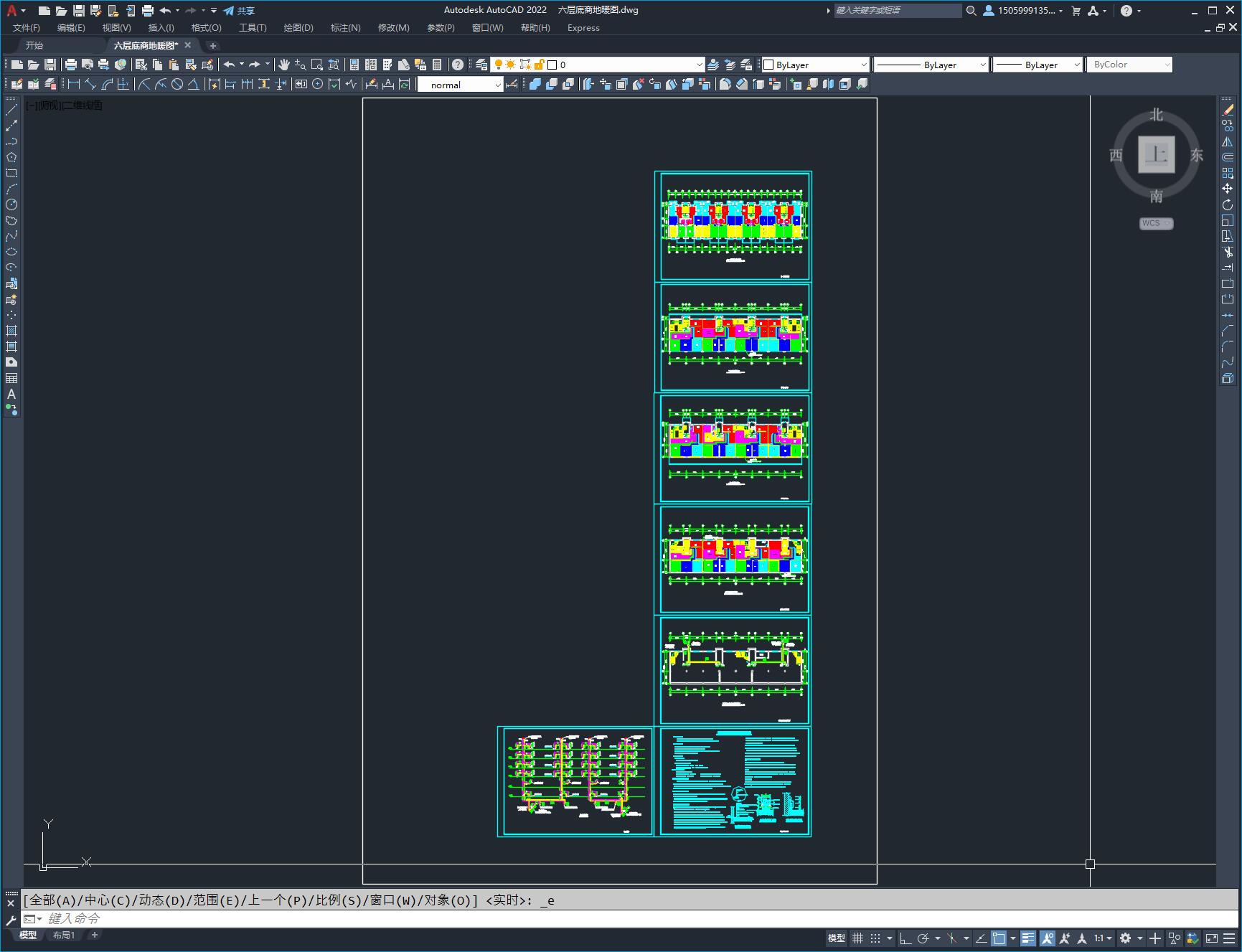

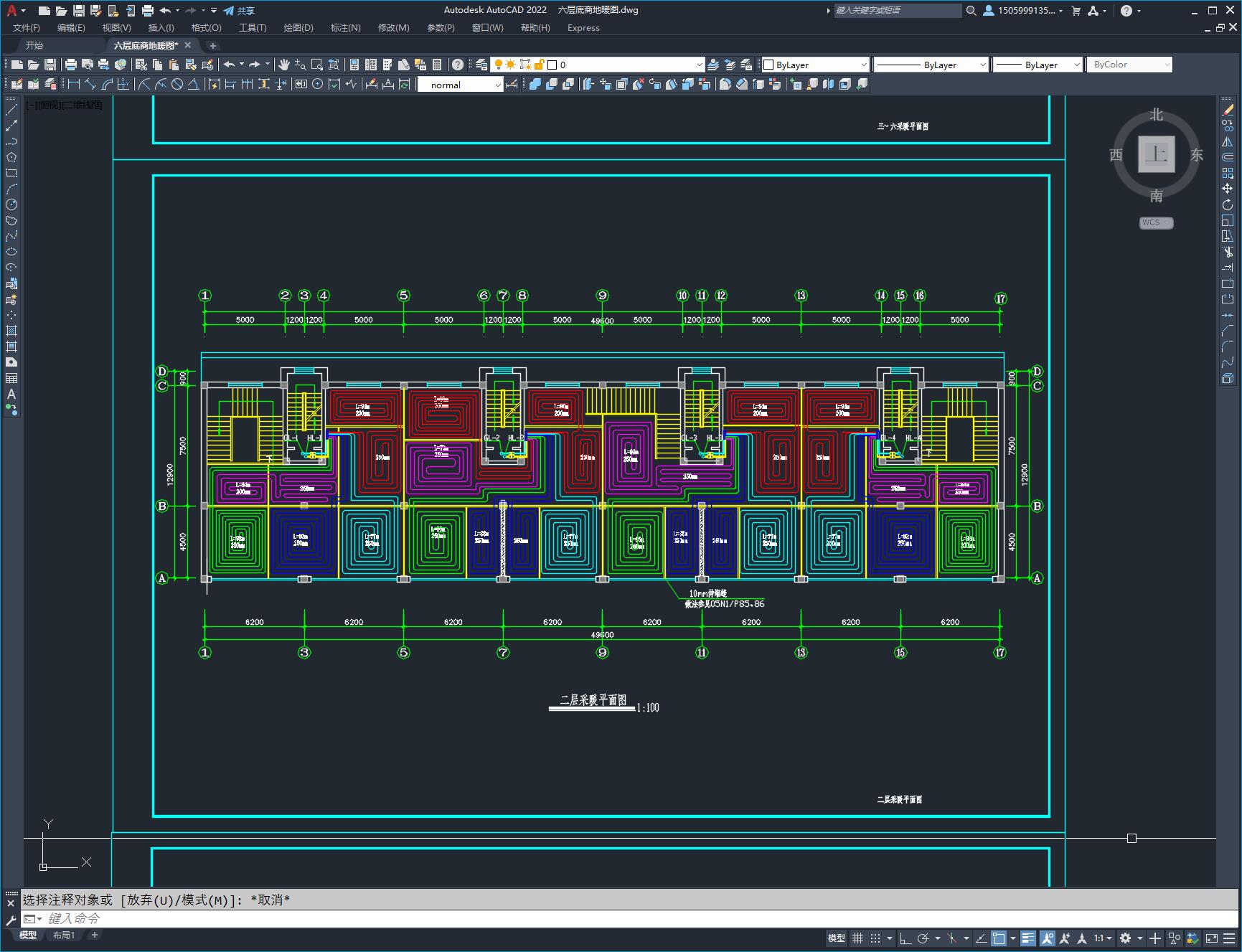

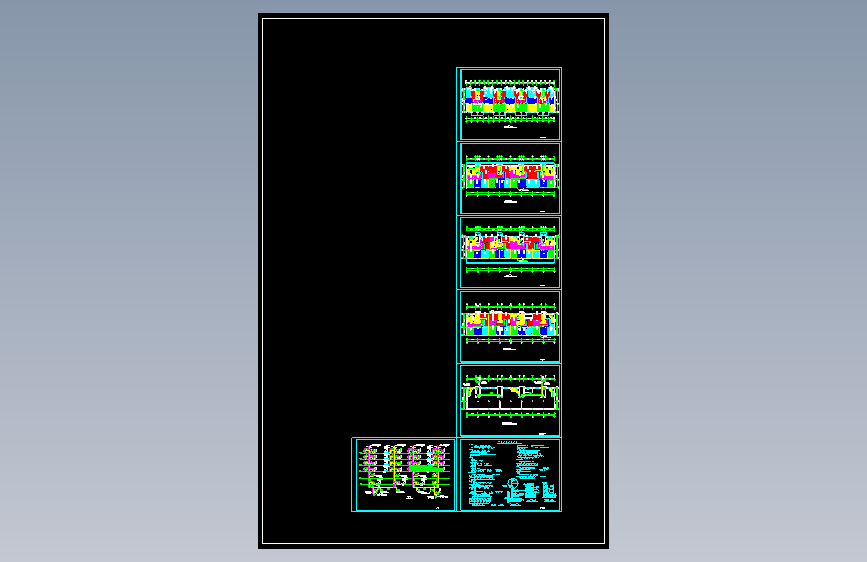

六层底商地暖图
（ID:1251550）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 六层底商地暖图.dwg | 700.88K |
此图纸下载需要40金币
立即下载
发布者
模型信息
图纸ID：1251550
图纸格式：dwg
文件大小：631.77KB
所需金币：40
上传时间：2024-04-16 11:28:41
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介

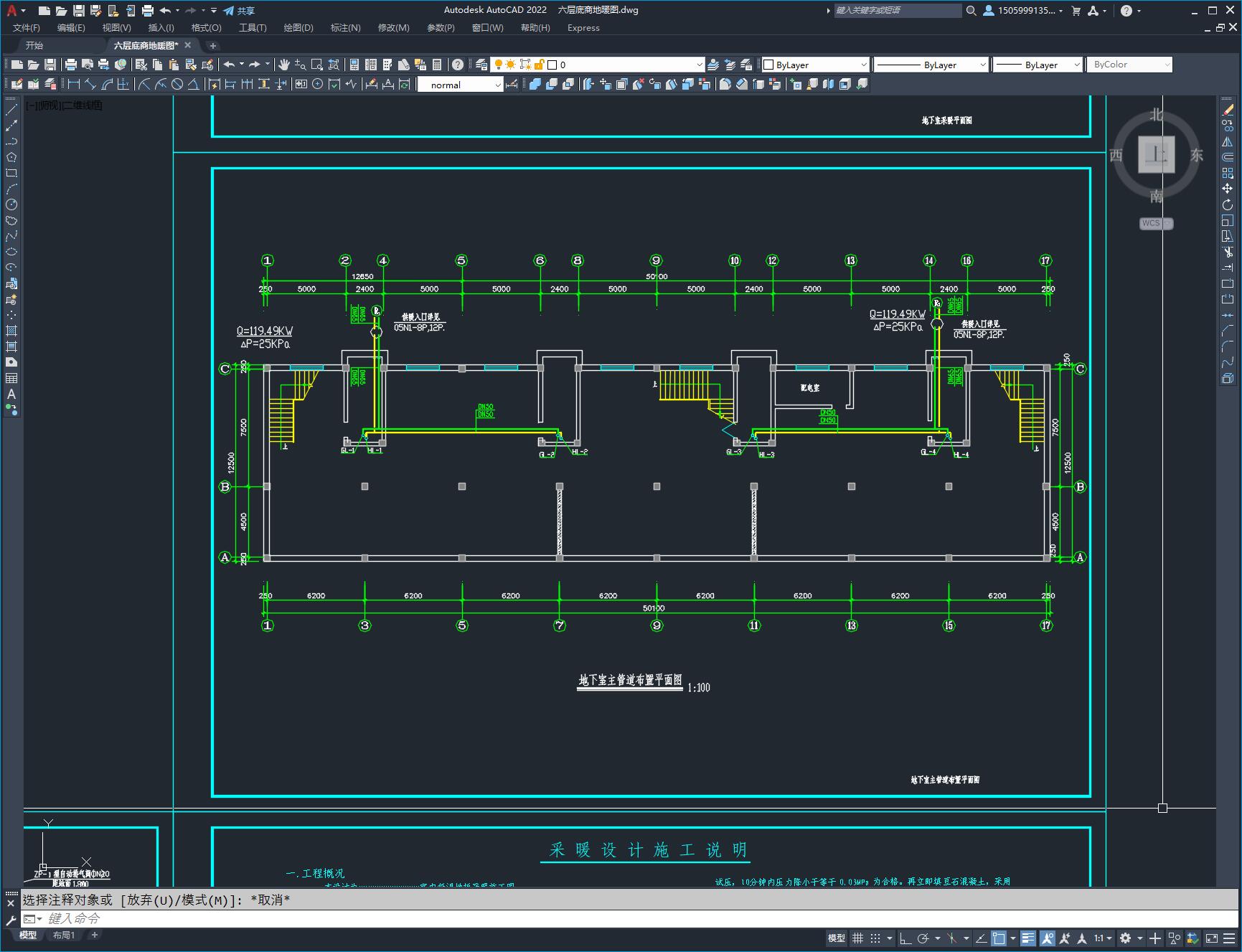

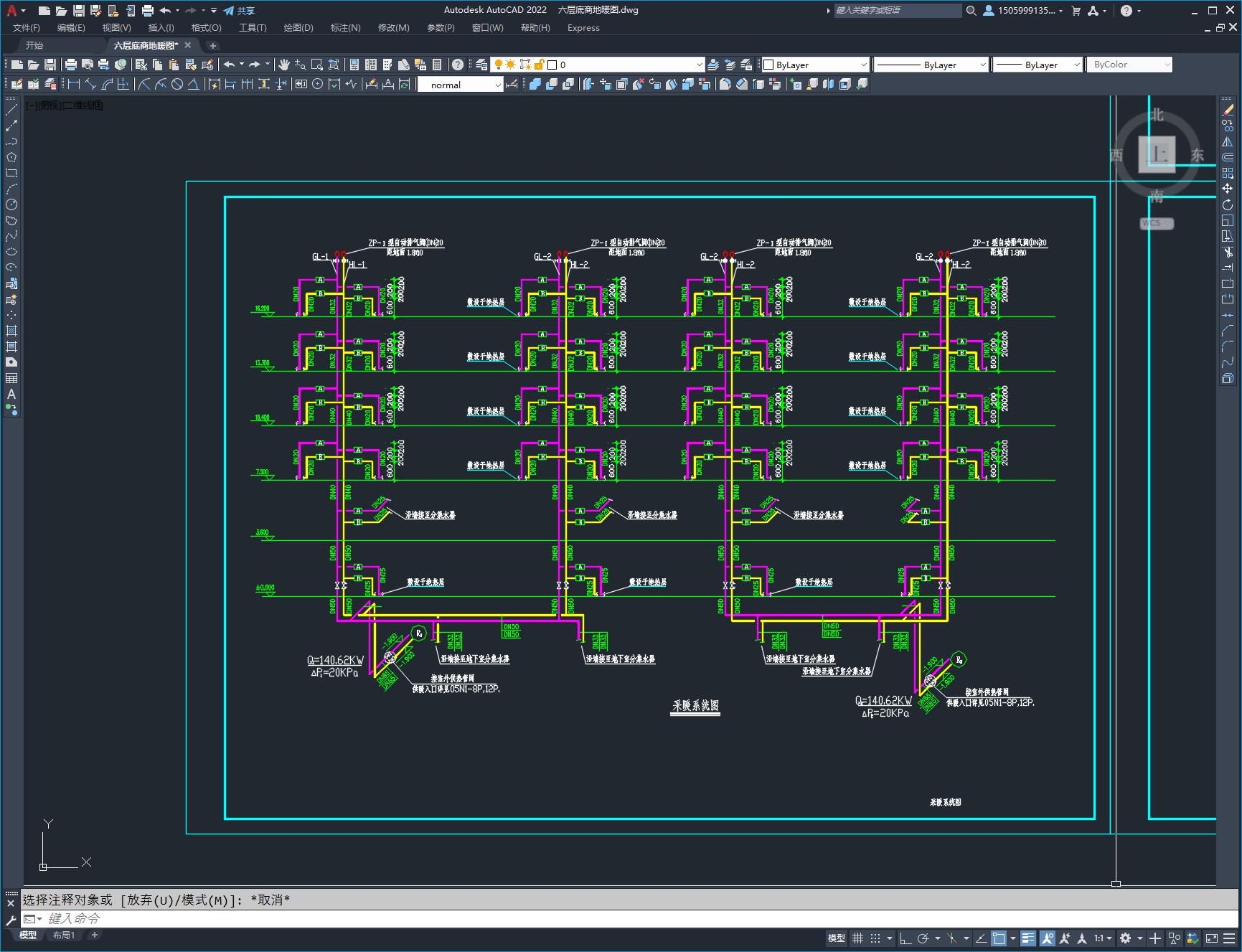

本设计为**************室内低温地板采暖施工图。总建筑面积为***.**m ,总高度为20.90m ，室内外高差为0.900m。本工程采用低温地板辐射采暖集中供热的方式，热源由小区供热锅炉房提供，供回水温度50-45℃。 设置两个采暖入口，由本楼北面引入室内，从总供回水水平干管向上分出每个单元的供回水立管；地下室分集水器的热源直接由水平干管分支。该建筑物的热负荷为:Q=238.98KW，热负荷指标为50W/m。
