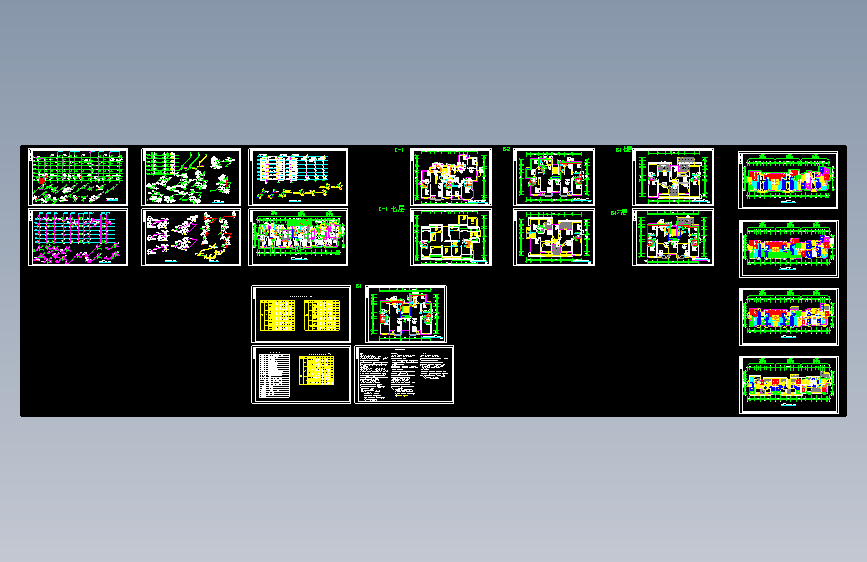

七层住宅楼水暖施工图
（ID:1251573）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 七层住宅楼水暖施工图.dwg | 1.59M |
此图纸下载需要51金币
立即下载
发布者
模型信息
图纸ID：1251573
图纸格式：dwg
文件大小：1.46M
所需金币：51
上传时间：2024-04-16 12:33:41
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介

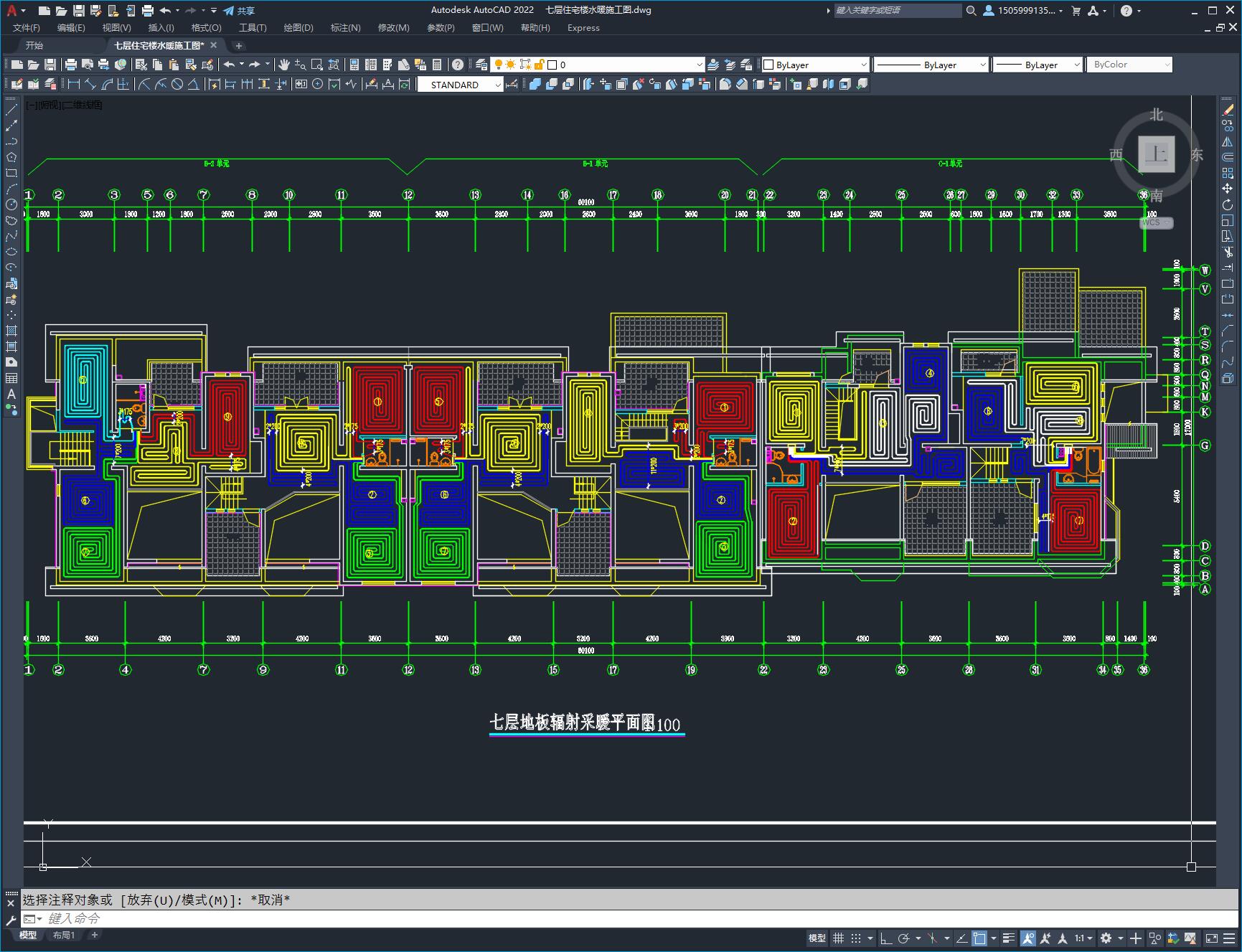

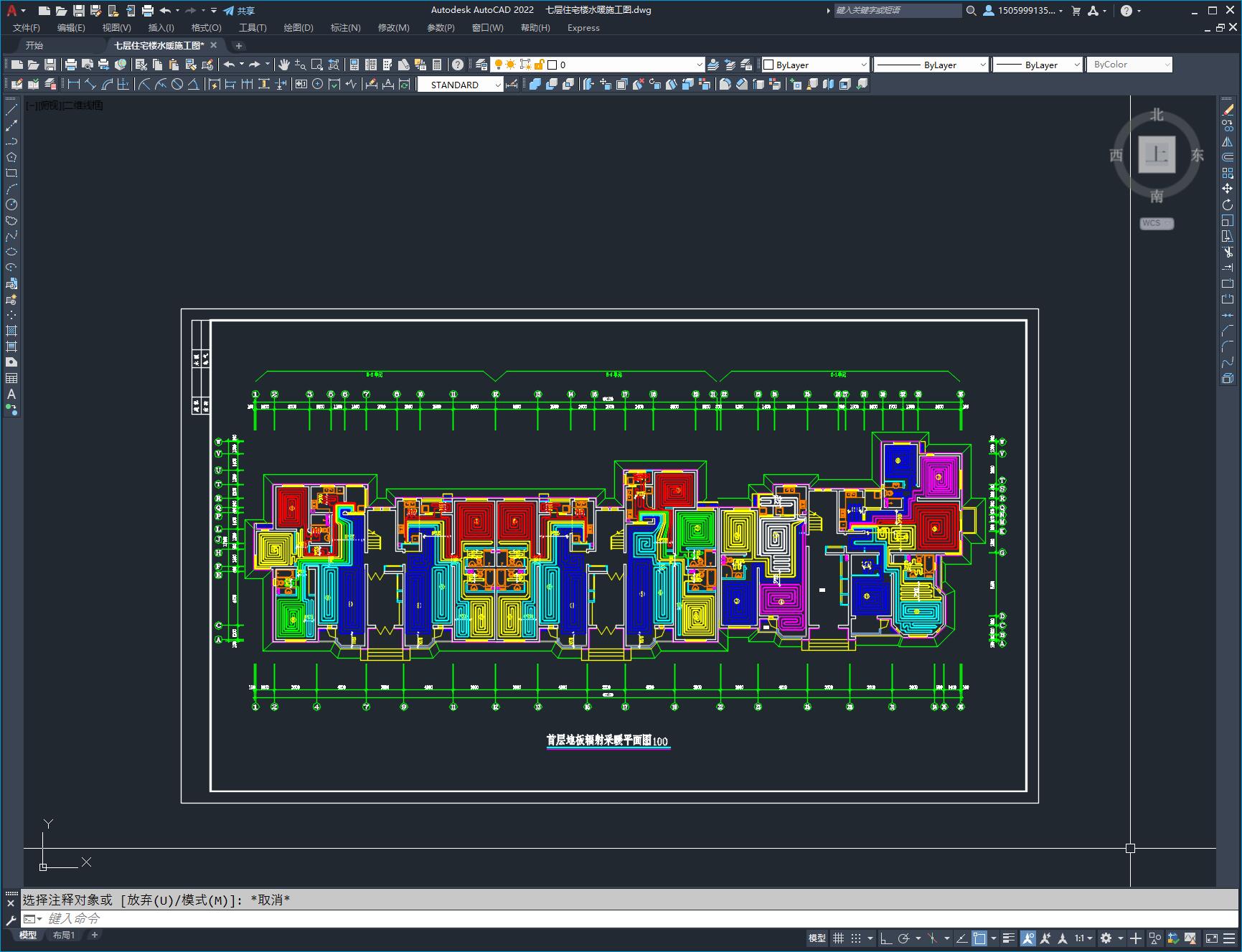

本工程为低温热水地板辐射采暖工程。供回水温度：50/40C。管井内采暖管道采用普通焊接钢管，沿水流方向采暖供水管节后变径回水管节前变径管道穿墙。楼板等应加钢套管；套管管径比相应管道大两号。管井内采暖管道及地下室采暖管道，用4CM聚聚氨脂保温，外做2mm玻璃钢保护层。散热器为直径20PEX加热盘管。
