西安市某高层住宅采暖图纸（ID:1258688）

建筑设施 / 建筑房屋 / 西安市某高层住宅采暖图纸

©非原创

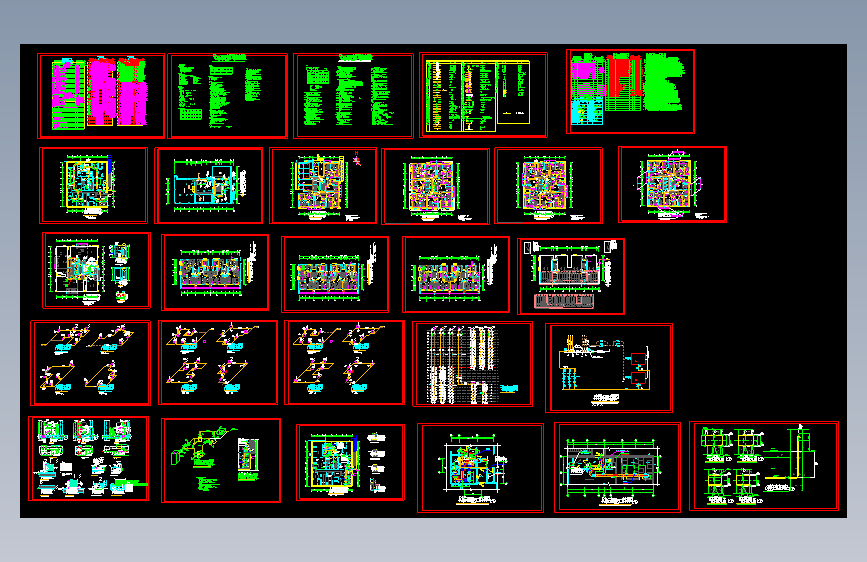

平面图

文件列表

#	文件名称	文件大小
1	17135804306394.zip	1.77M
2	西安市某高层住宅采暖图纸.dwg	1.97M

此图纸下载需要55金币

立即下载

发布者

辛奇迹

创作: 2458

粉丝: 6

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：1.81M

所需金币：55

上传时间：2024-04-20 10:33:51

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

本工程位于西安市,由A(多层)B(高层)两栋塔搂组成.高层地下一层为自行车库, 多层地下室为设备用房,总建筑面积约为25000平方米.本专业的设计范围为地下室的通风及防排烟设计,住宅的采暖设计.地下室人防区,各防护单元的清洁式,滤毒式,隔绝式通风设计. 　　本工程采暖供回水采用自建锅炉供水.采暖供回水温度为80/65°C.采暖系统补水由高位膨胀水箱提供.本工程采暖总耗热量1125kw,采暖热指标45w/平方米.本项目地上住宅部分采暖系统为共用立管的分户独立系统，室内系统共有7对共用立管，分为高区系统和低区系统。本建筑住宅部分厅房等均采用内腔无沙灰铸铁散热器,散热器型号柱翼645型.标准散热量为
