某热电厂供暖通风全套图（ID:1259710）

机械设备 / 非标机械 / 某热电厂供暖通风全套图

©非原创

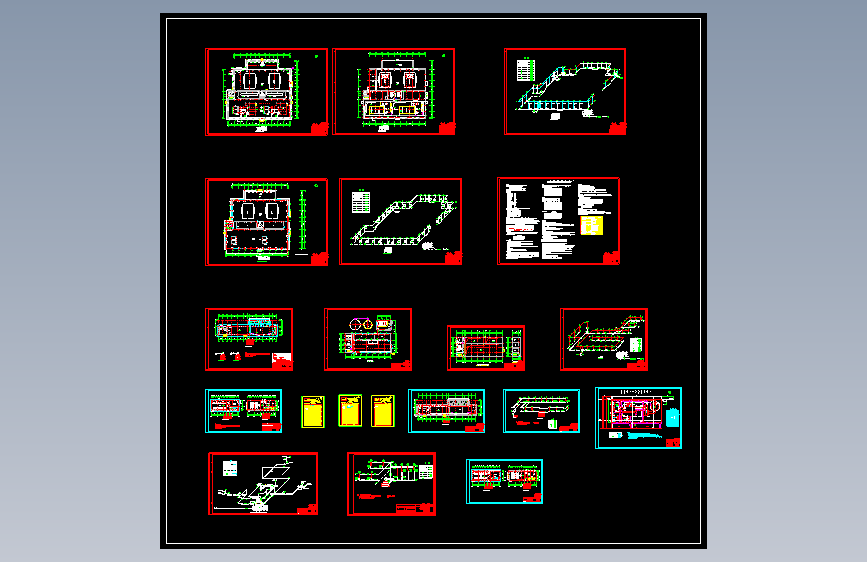

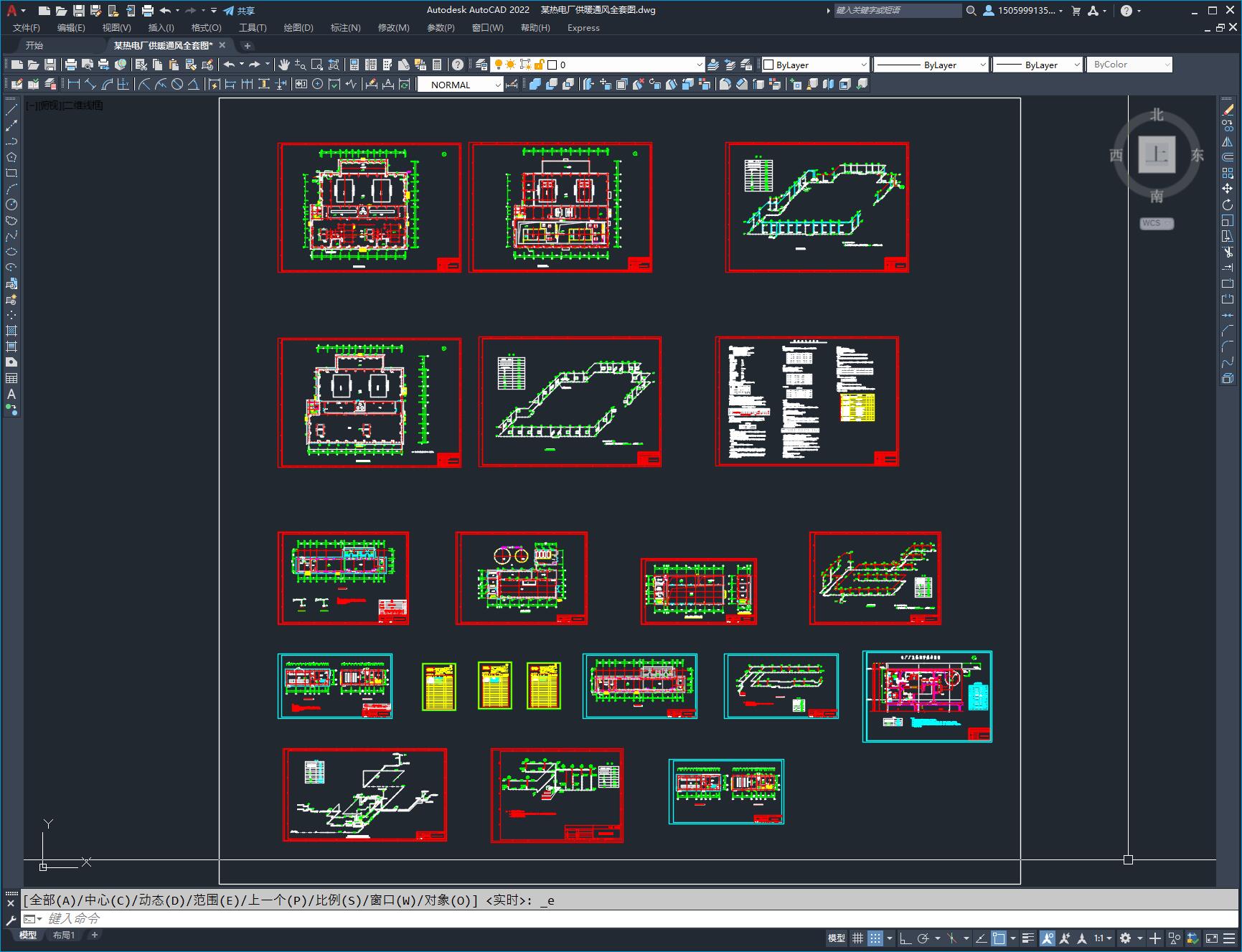

平面图

文件列表

#	文件名称	文件大小
1	17136580047132.zip	2.81M
2	某热电厂供暖通风全套图.dwg	3.20M

此图纸下载需要75金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 8

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：2.88M

所需金币：75

上传时间：2024-04-21 08:06:52

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

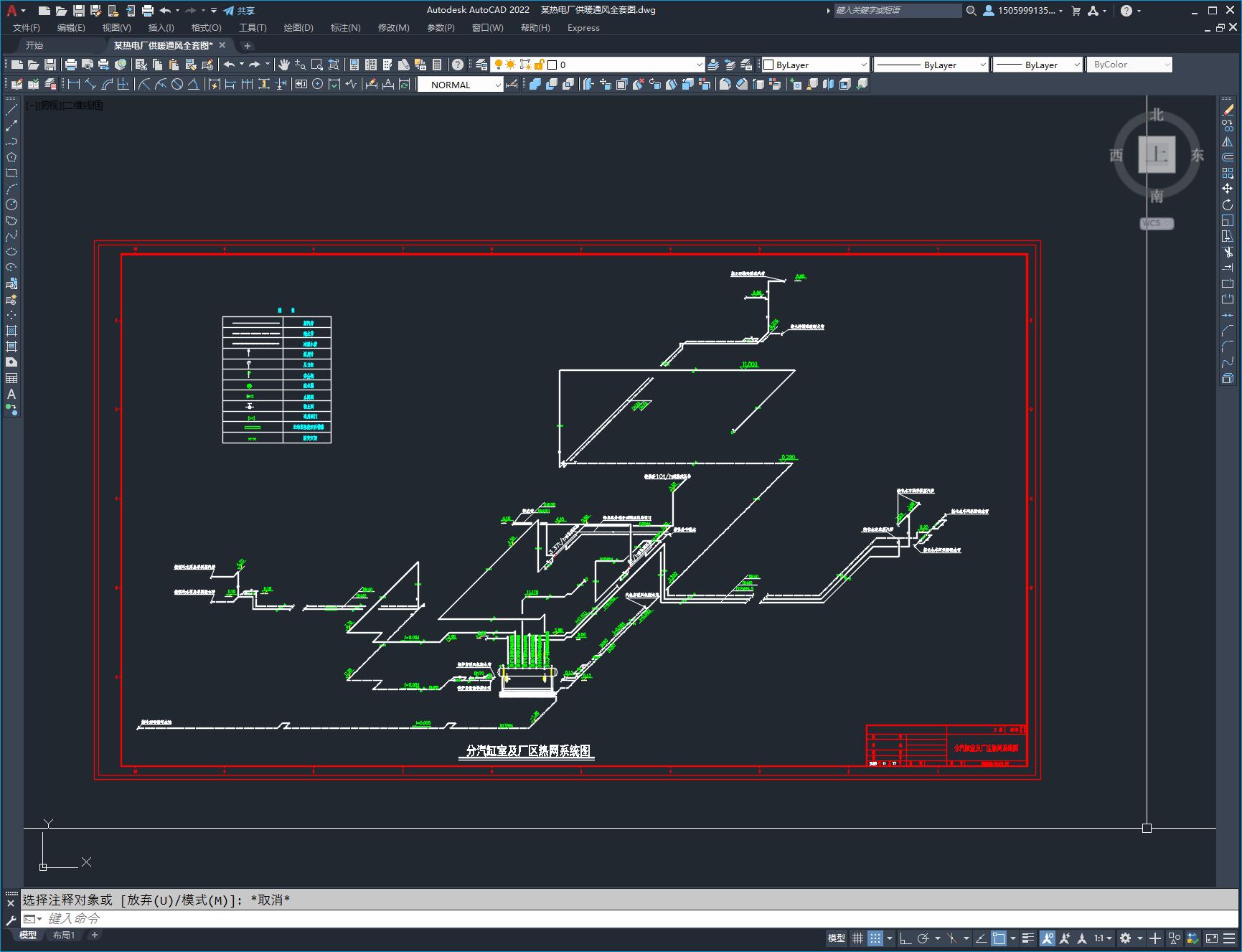

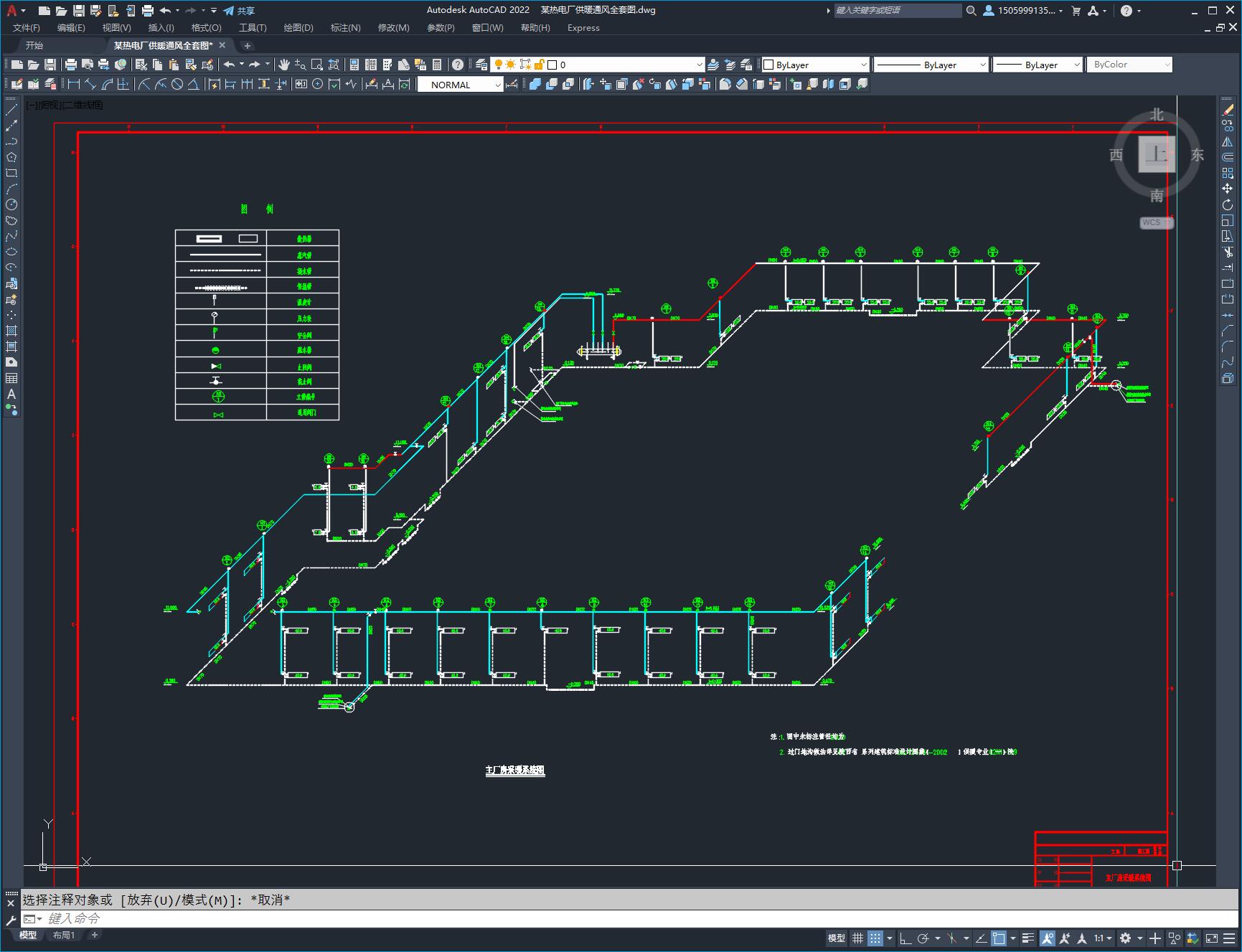

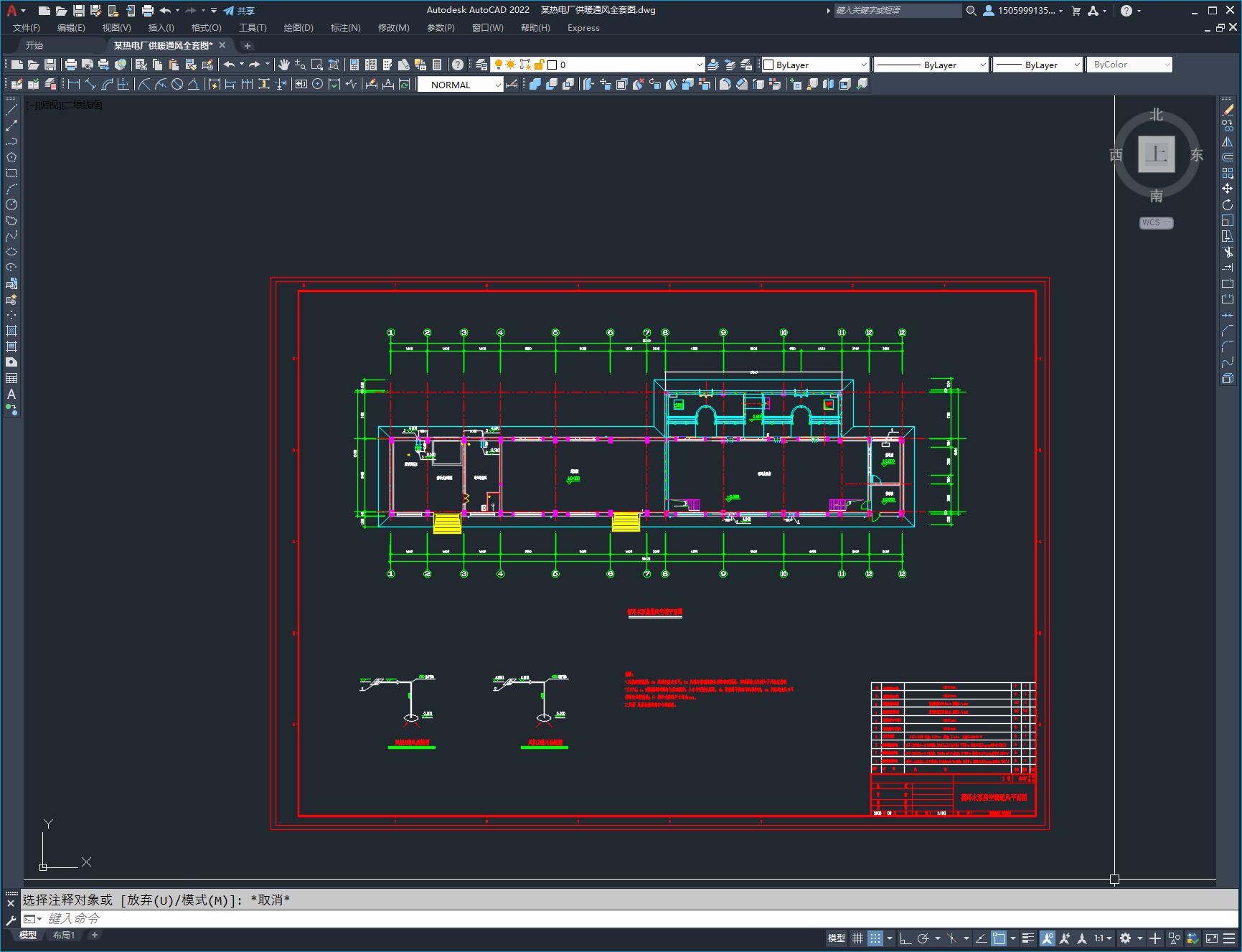

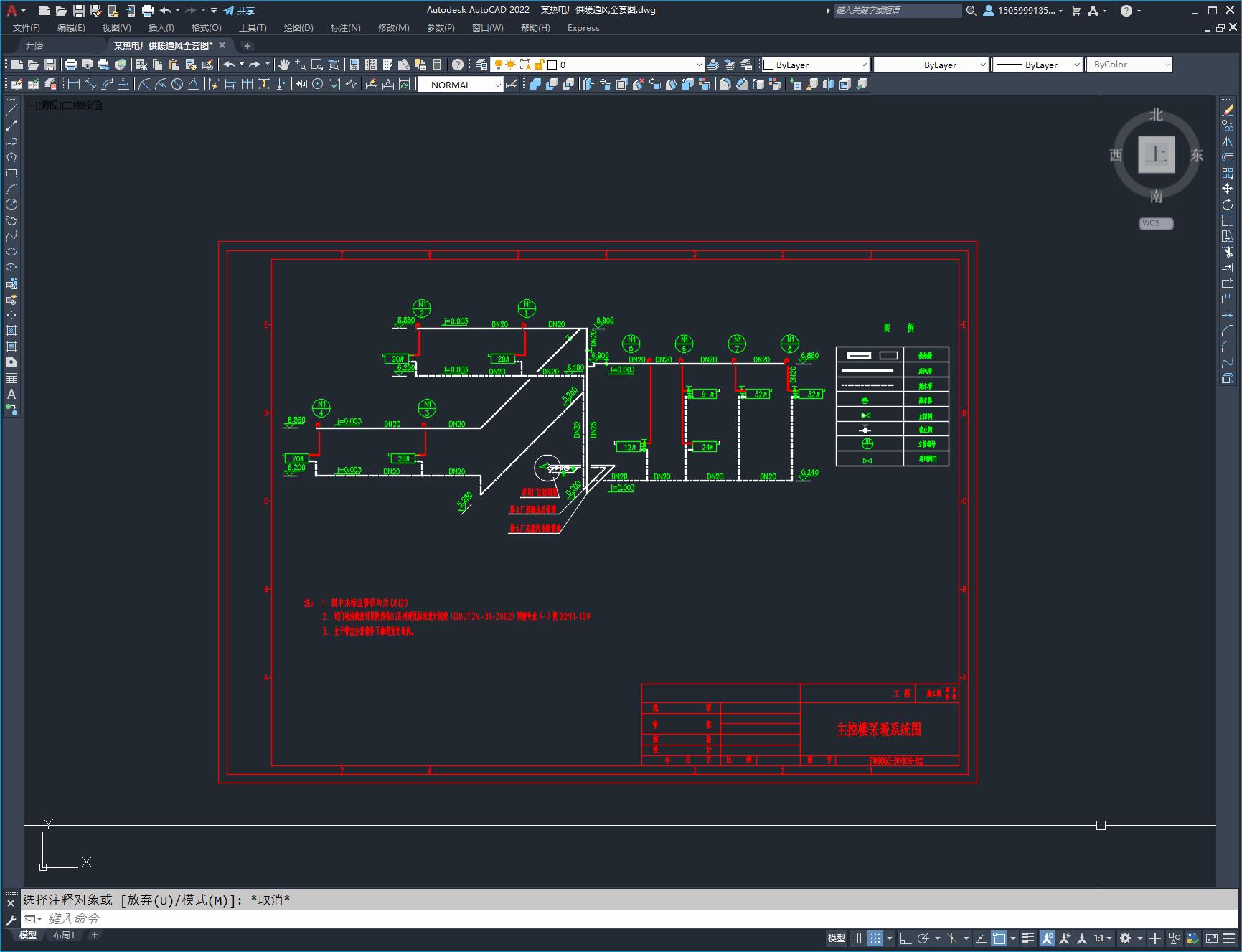

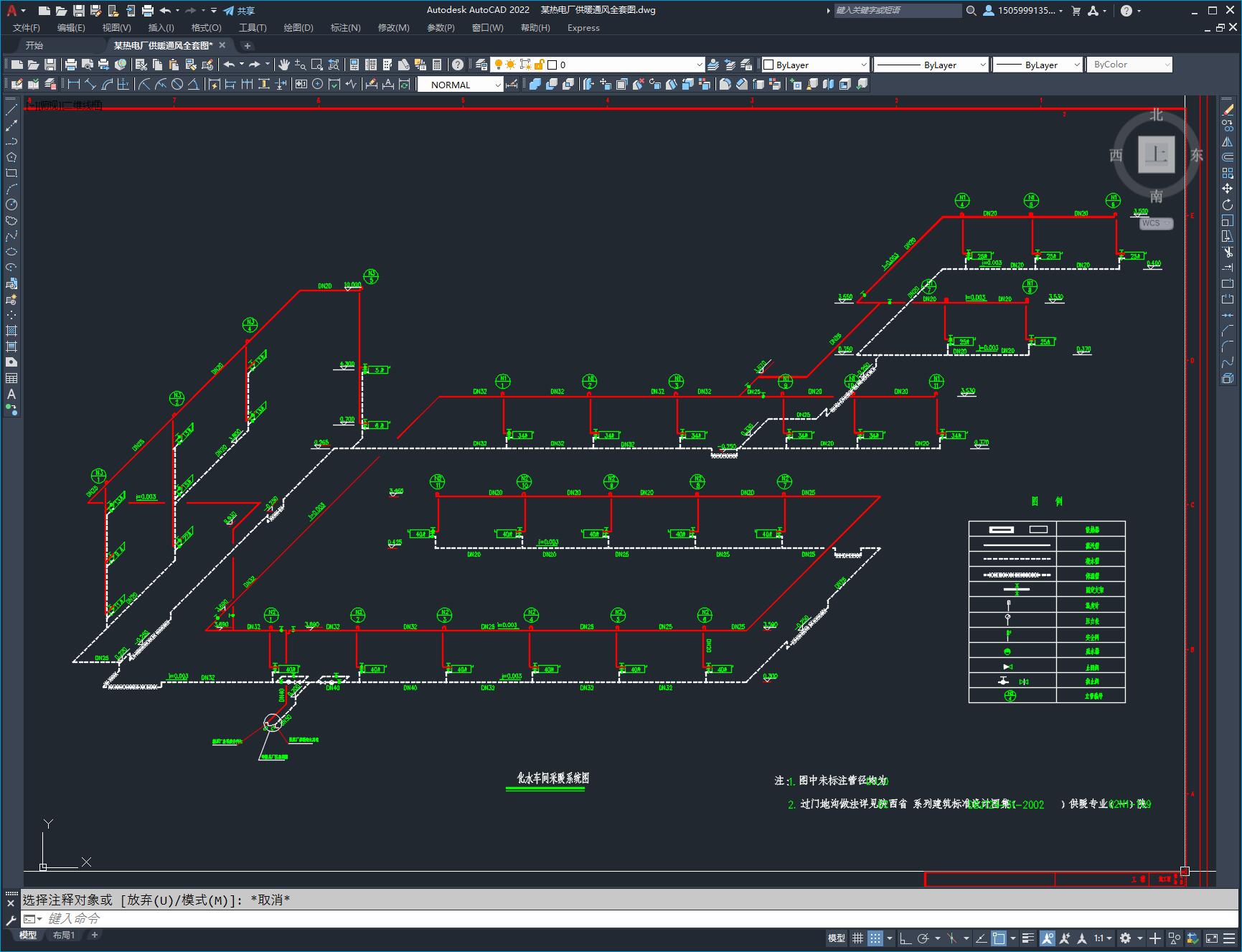

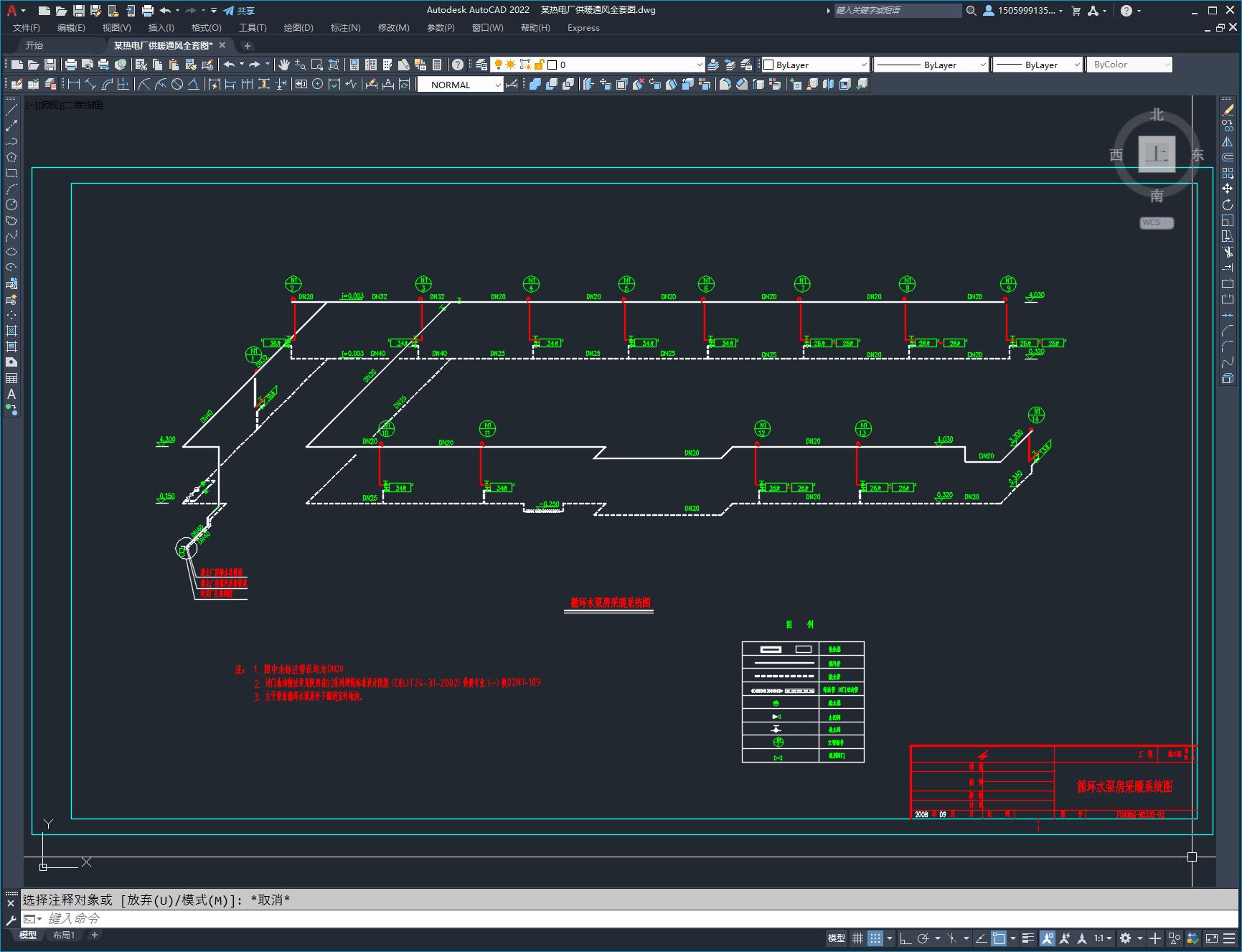

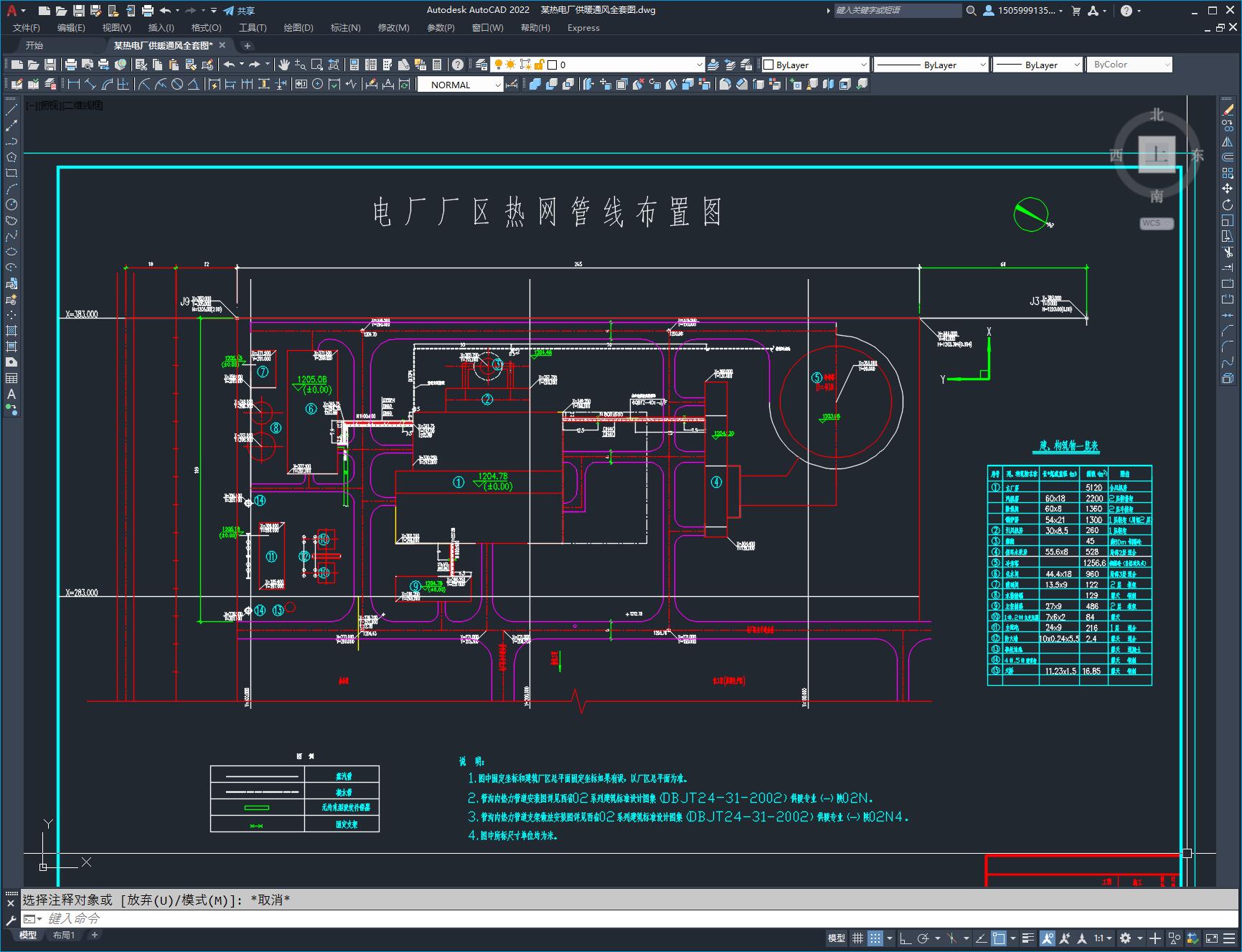

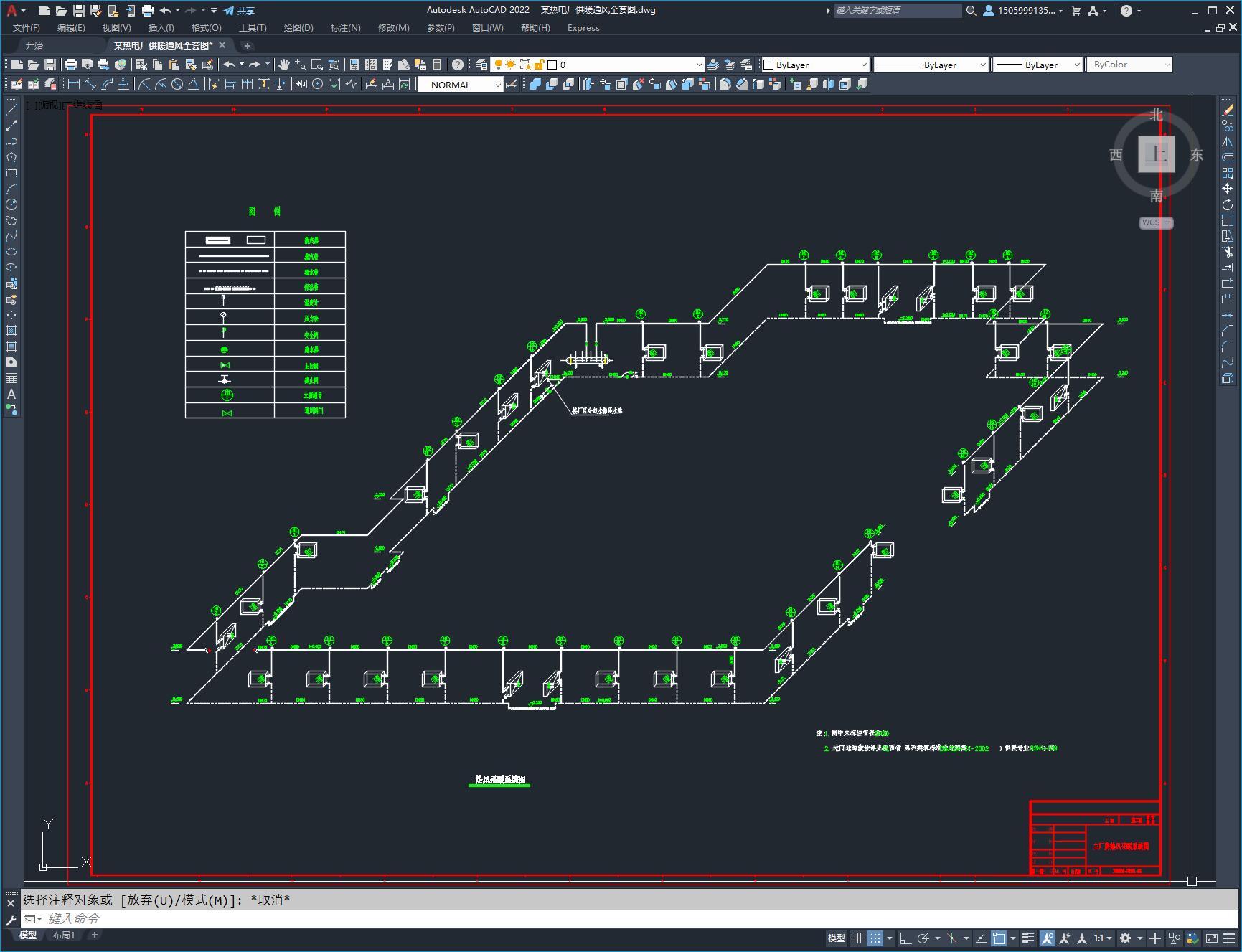

该工程为内蒙XXXX2×15MW余热发电电站采暖、通风、空调设计。蒸汽，经减温减压装置为主厂房和化水车间及其附属生产建筑采暖,热媒参数（压力0.4MPa 温度143.62℃）。本次采暖考虑主厂房和化水车间及其附属生产设施采暖。热源来自机务分汽缸参数为（压力0.9MPa 温度298℃）。在主厂房内设置分汽缸，从分汽缸分向各供暖用户;采用双管上供下回式供暖系统。采暖凝结回水集中回收到冷却塔循环水池，作为冬季冷却塔防冻措施。厂区室外管道冷凝水回至循环水池采用直埋敷设，其余室外供暖管道均采用不通行地沟敷方式。主厂房及其附属建筑均选用BGZ3钢制柱型散热器进出口中心距600m其中主厂房采用散热器和暖风机
