鞍山某八层办公楼采暖图
（ID:1261290）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 鞍山某八层办公楼采暖图.dwg | 869.69K |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：1261290
图纸格式：dwg
文件大小：778.02KB
所需金币：50
上传时间：2024-04-21 17:49:55
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介

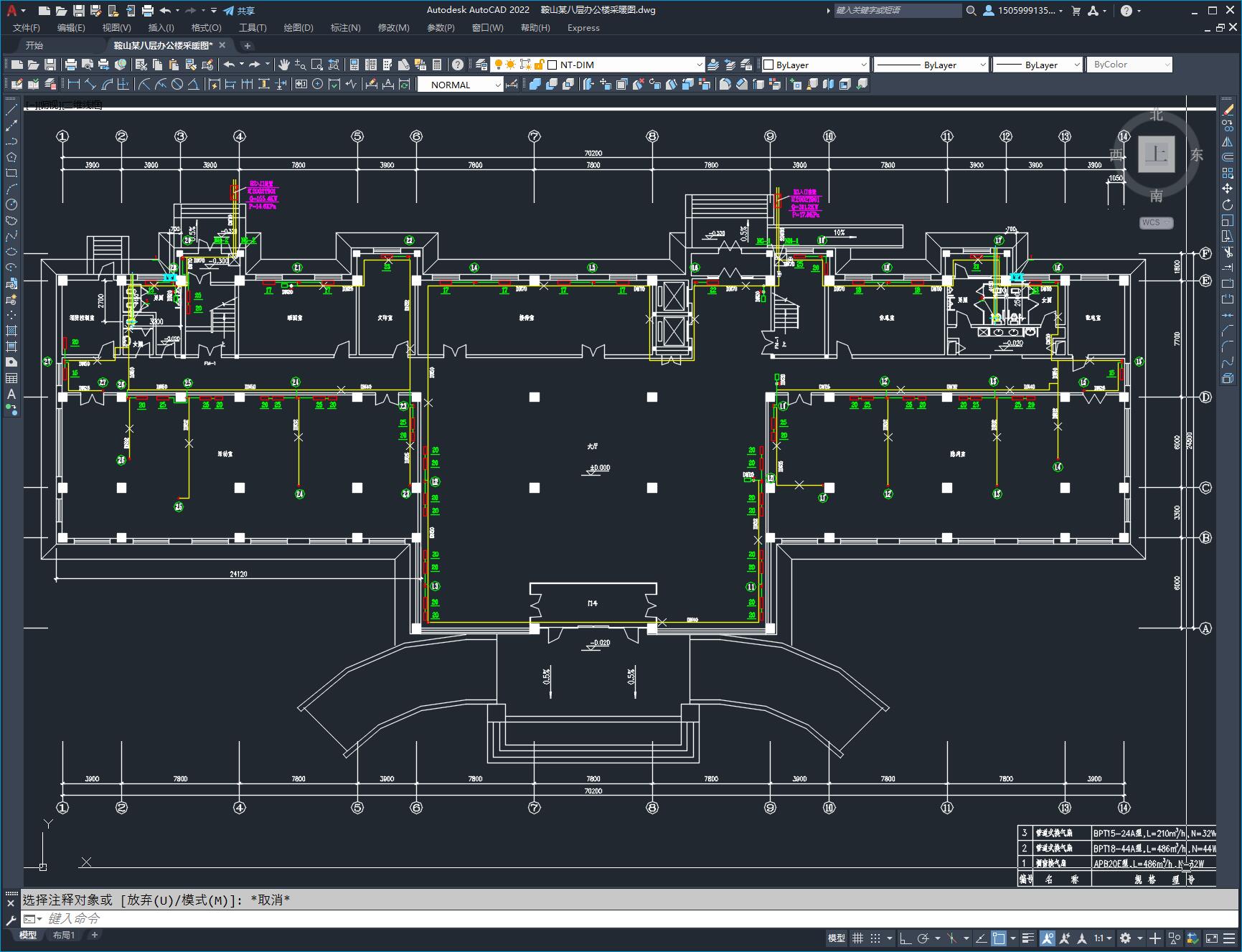

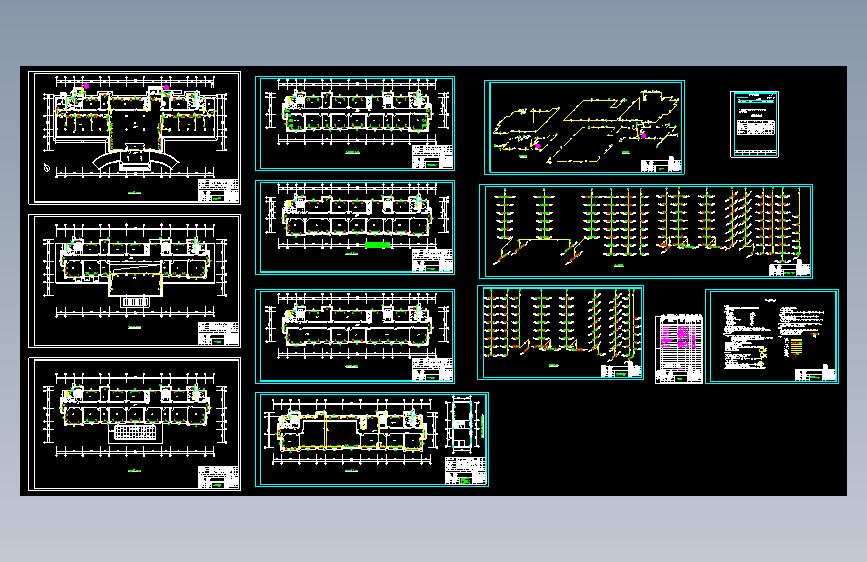

本工程位于辽宁省鞍山市,地上八层.冬季采用散热器采暖,夏季采用分体空调，采暖系统采用上供下回垂直单管串联式系统.采暖设计热负荷共466.6KW,其中R1系统负荷311.2KW,阻力为17.8KPa;R2系统负荷为155.4KW,阻力为14.6KPa。采暖热媒为锅炉房送来的95°C/70°C热水，资用压力为20KPa，各系统工作压力均为0.40MPa. 一层至八层是采暖平面图、水箱间采暖平面图、电梯机房通风平面图、R1、R2采暖系统立管图、采暖系统图、施工说明及图例等。
