小高层住宅分户采暖图纸
（ID:1261303）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 小高层住宅分户采暖图纸.dwg | 659.16K |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：1261303
图纸格式：dwg
文件大小：597.62KB
所需金币：50
上传时间：2024-04-21 17:53:07
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签

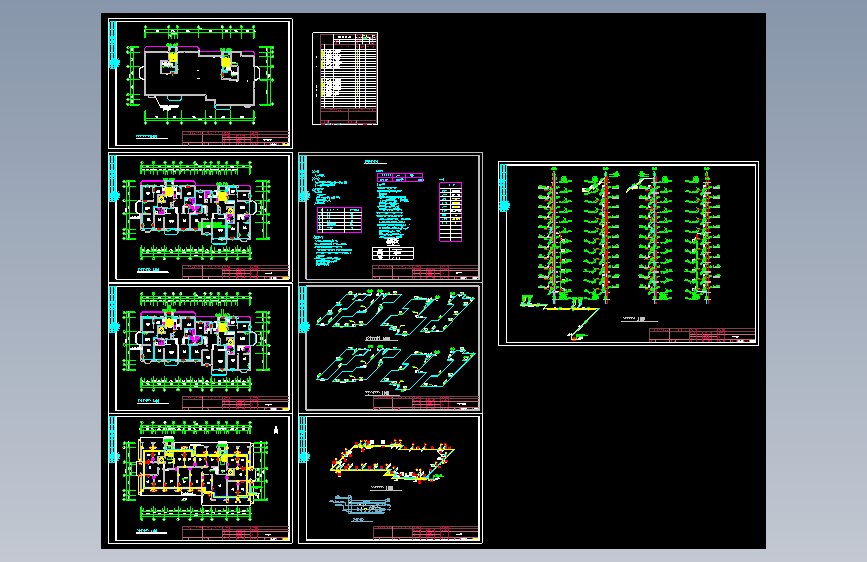

图纸简介

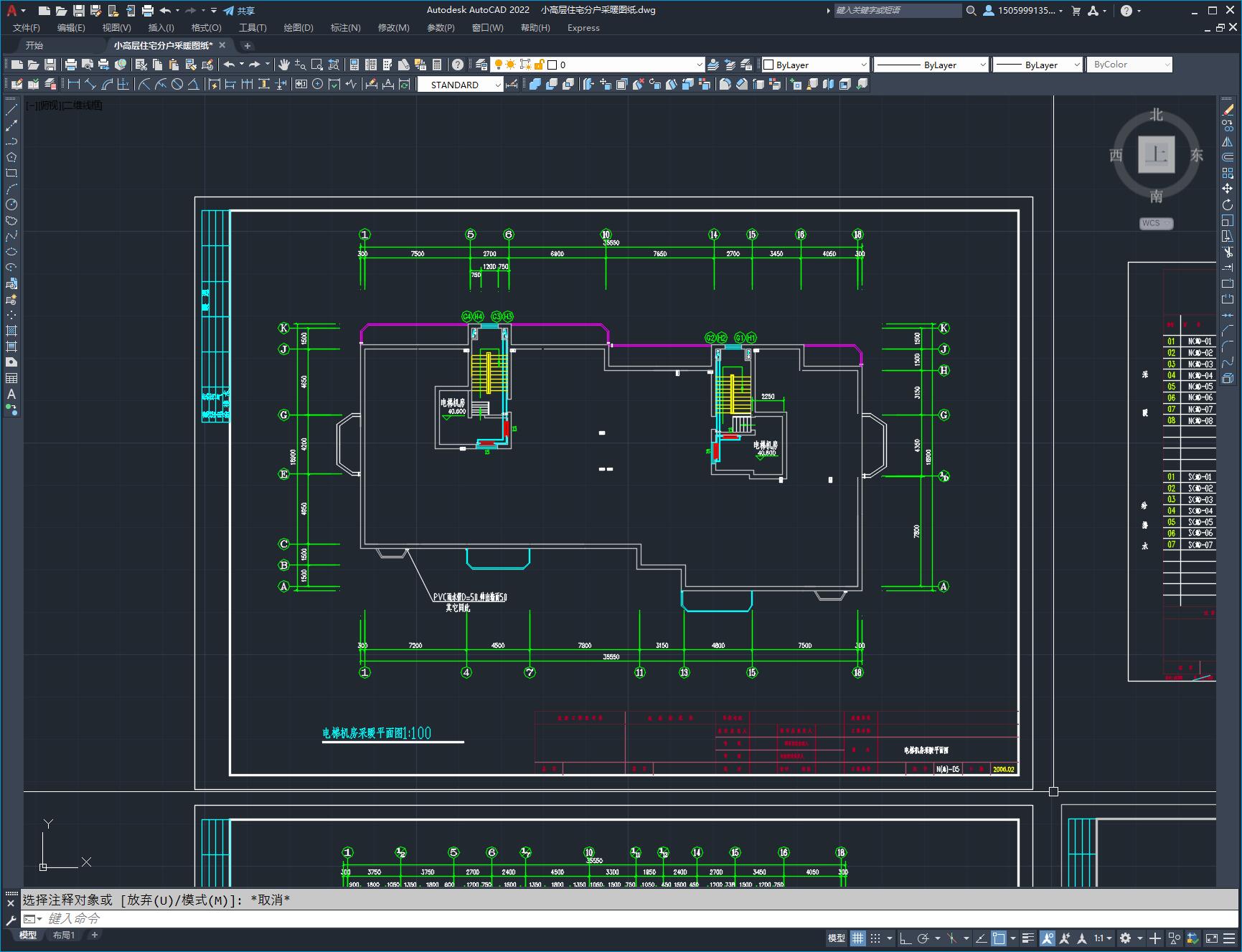

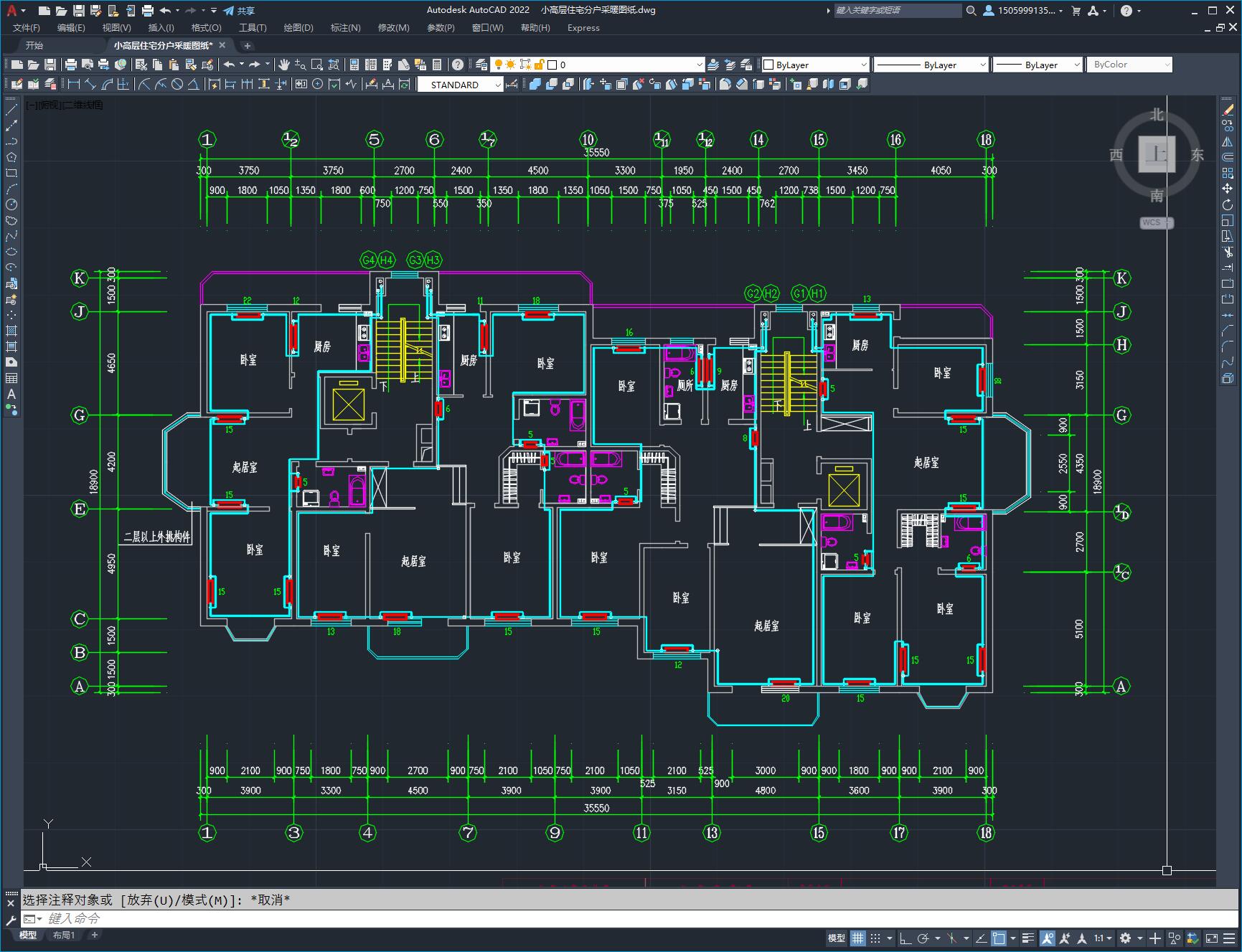

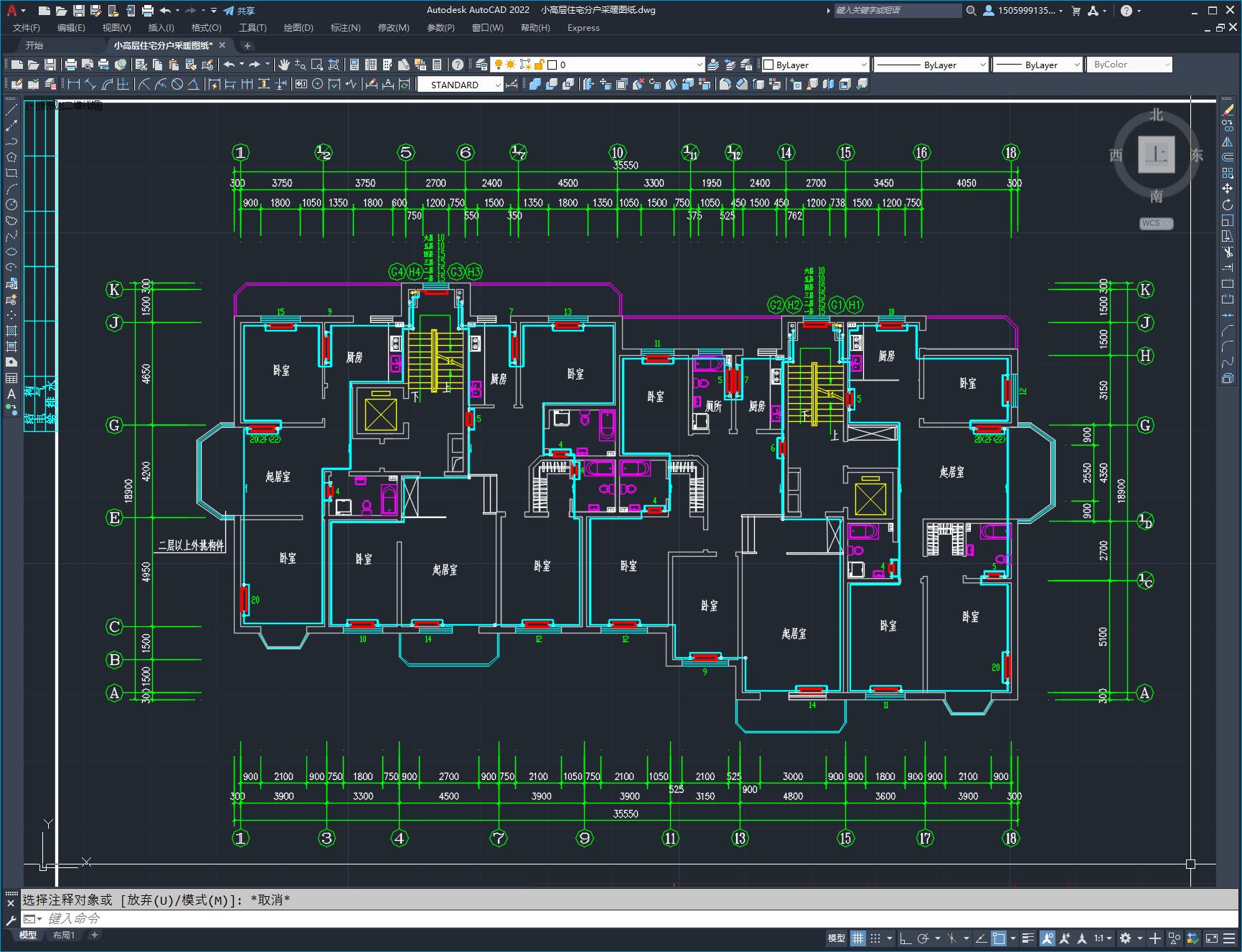

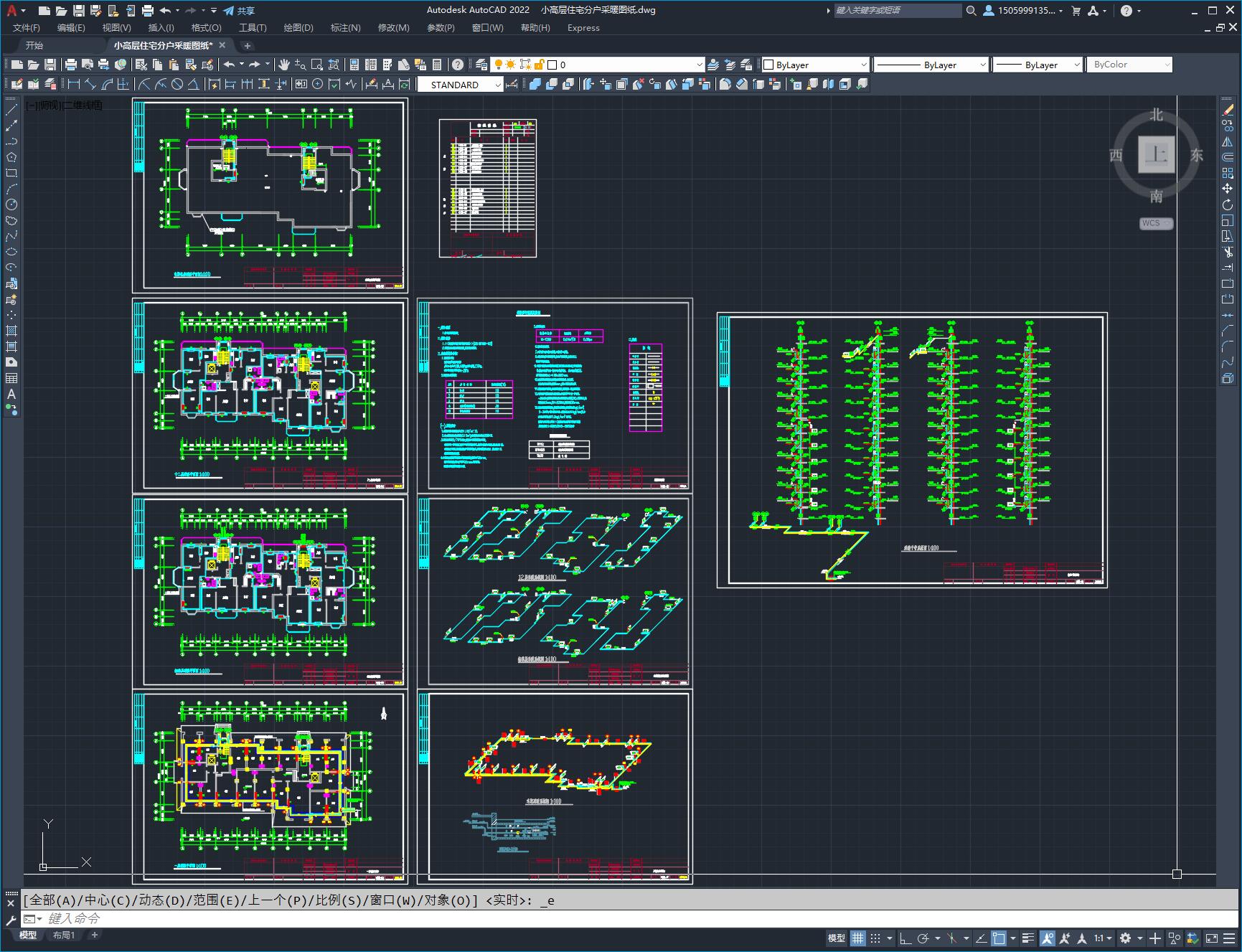

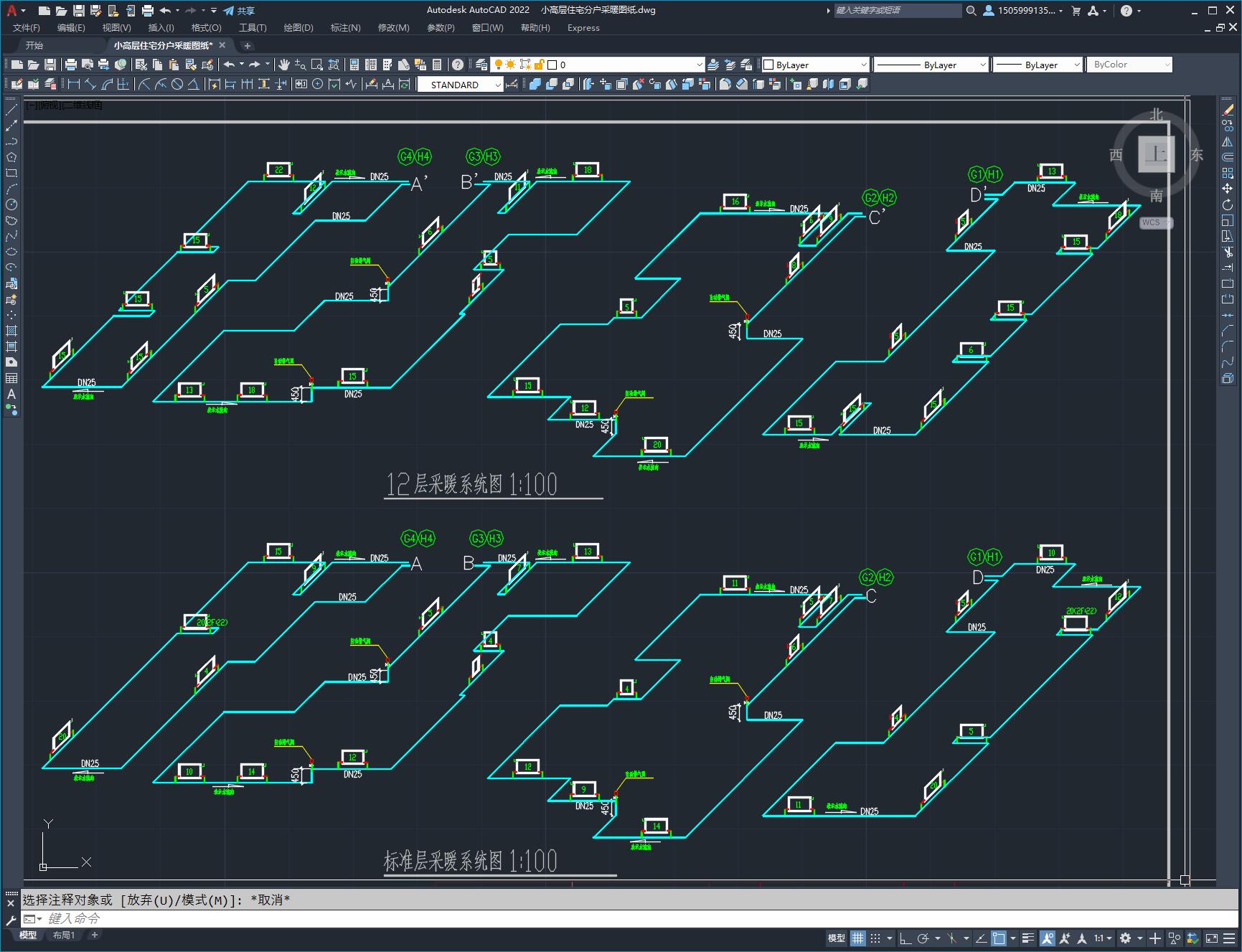

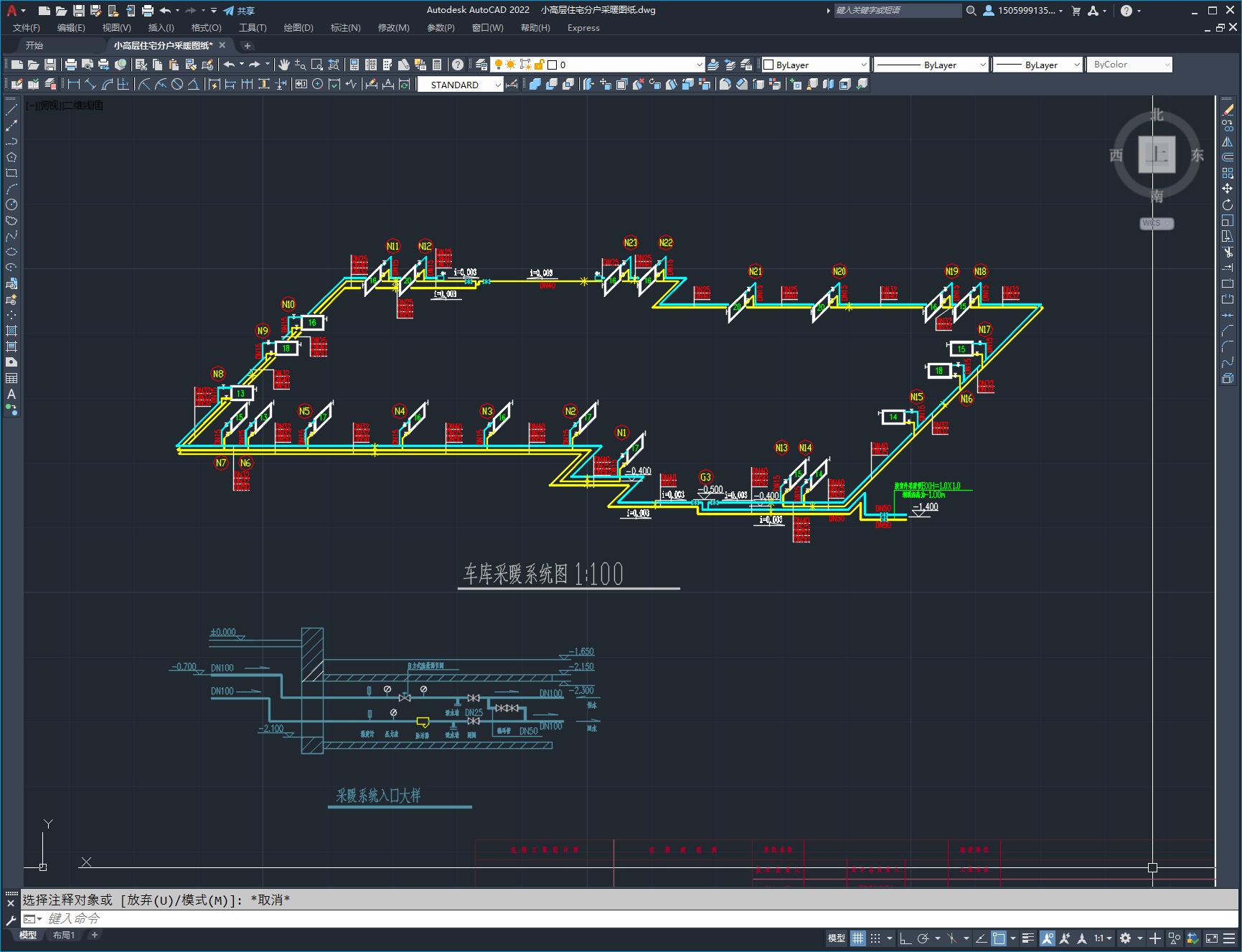

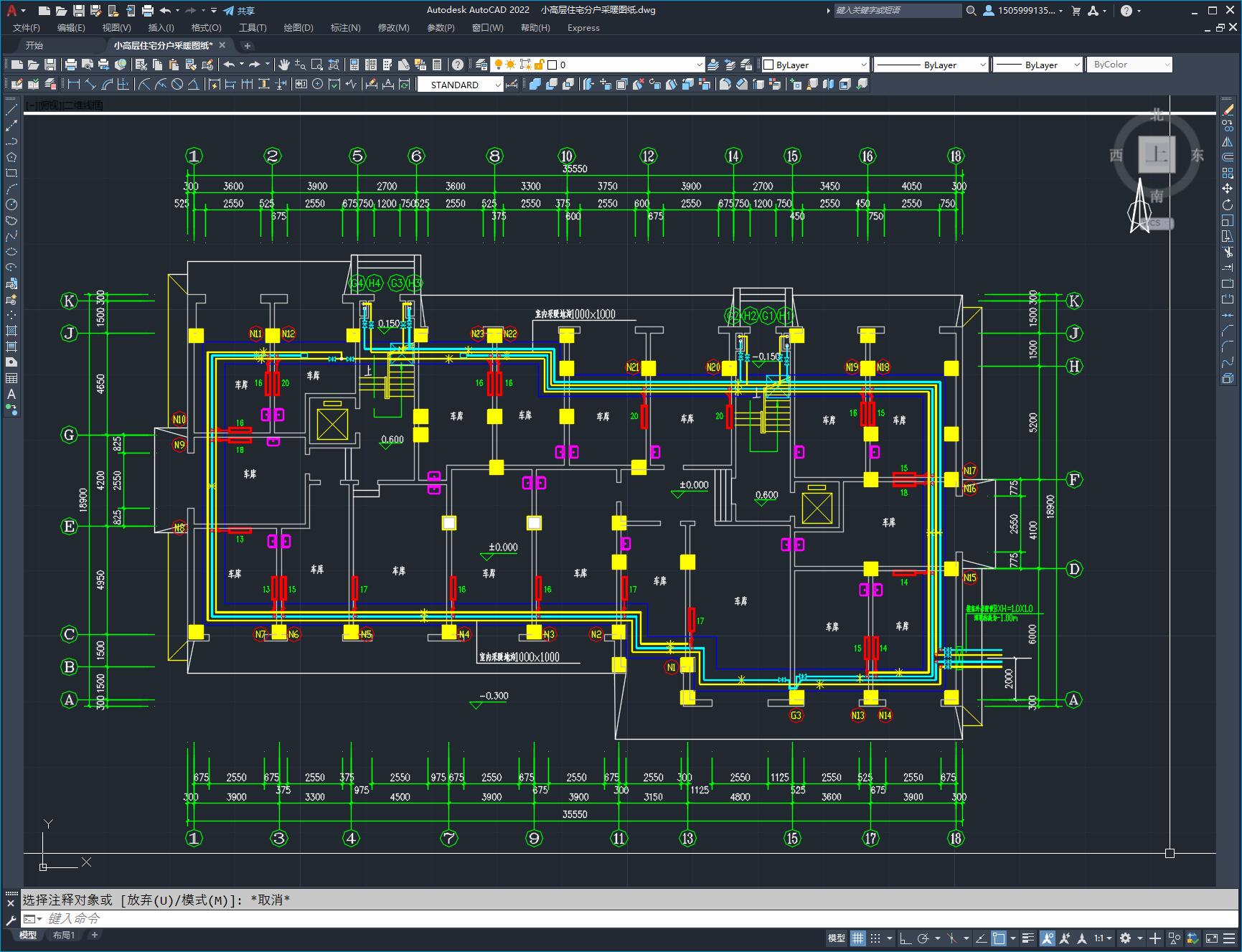

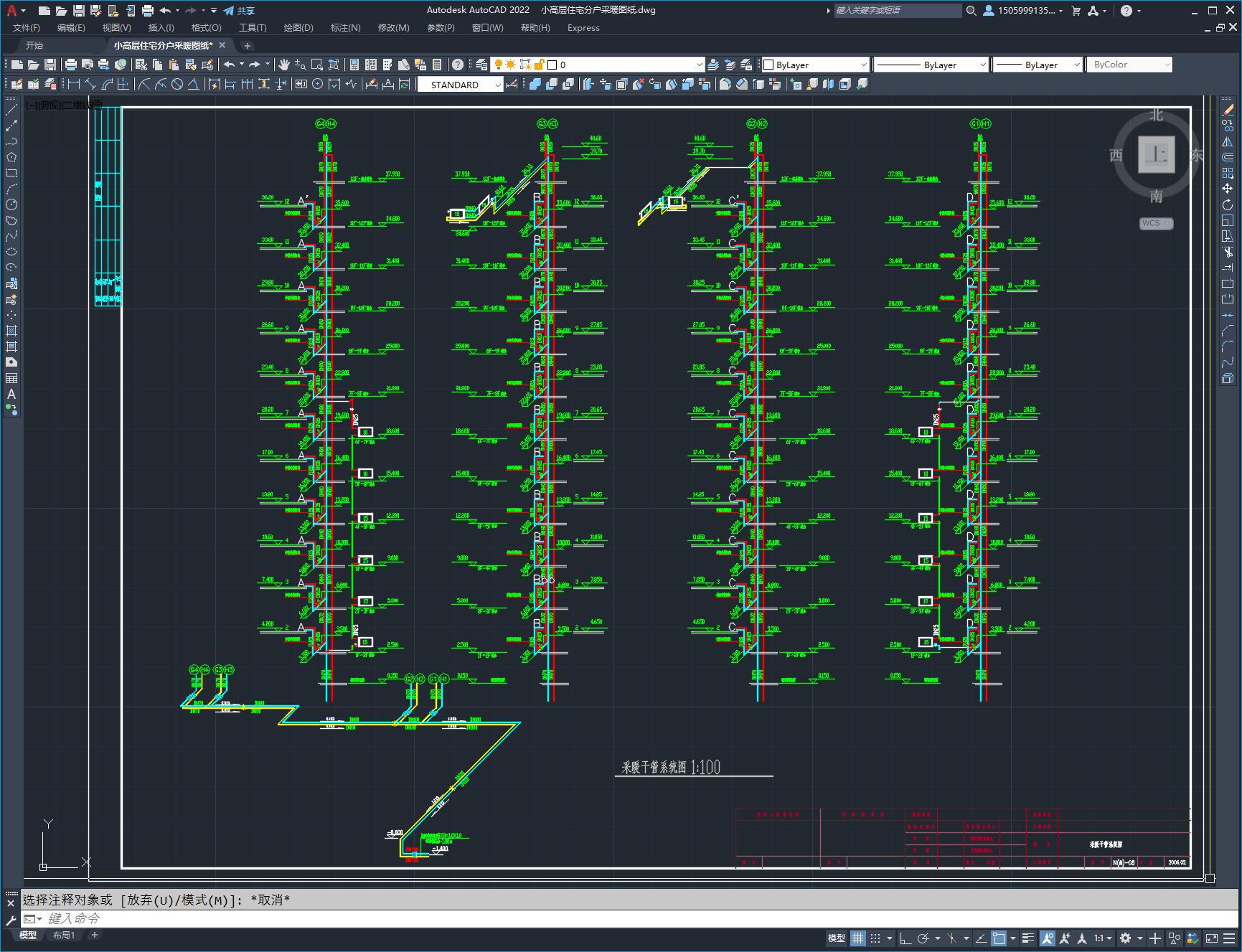

本工程总建筑面积6520.12m ,采暖设计热负荷为320KW.供暖热媒为95/70C热水;采暖由小区锅炉房集中供给;.采暖形式一层车库为上供下回单管顺流同程式.系统计算总阻力为0.8MMH O.住宅为分户控制,系统形式为水平单管跨越式.系统计算总阻力为1.0MMH O.采暖系统为连续采暖.
本设计全部采暖管段采用普通焊接钢管;管径小于32mm,采用螺纹连接;管径大于等于32mm,采用焊接.散热器串联管管径为DN40.
