某办公楼空调平面图（ID:1262314）

建筑设施 / 办公厂房 / 某办公楼空调平面图

©非原创

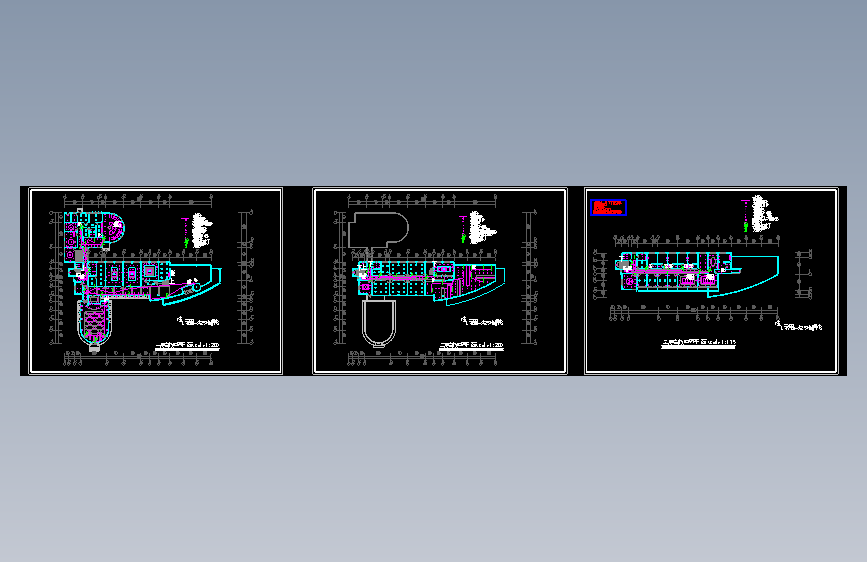

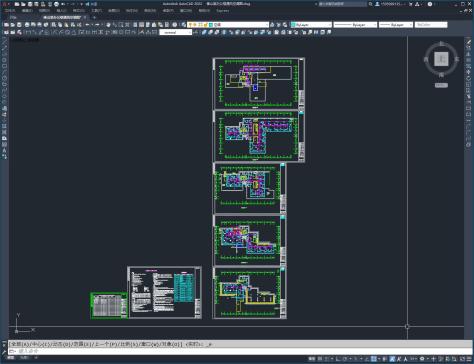

平面图

文件列表

#	文件名称	文件大小
1	17137493114469.zip	676.20K
2	某办公楼空调平面图.dwg	787.84K

此图纸下载需要40金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：692.43KB

所需金币：40

上传时间：2024-04-22 09:28:36

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

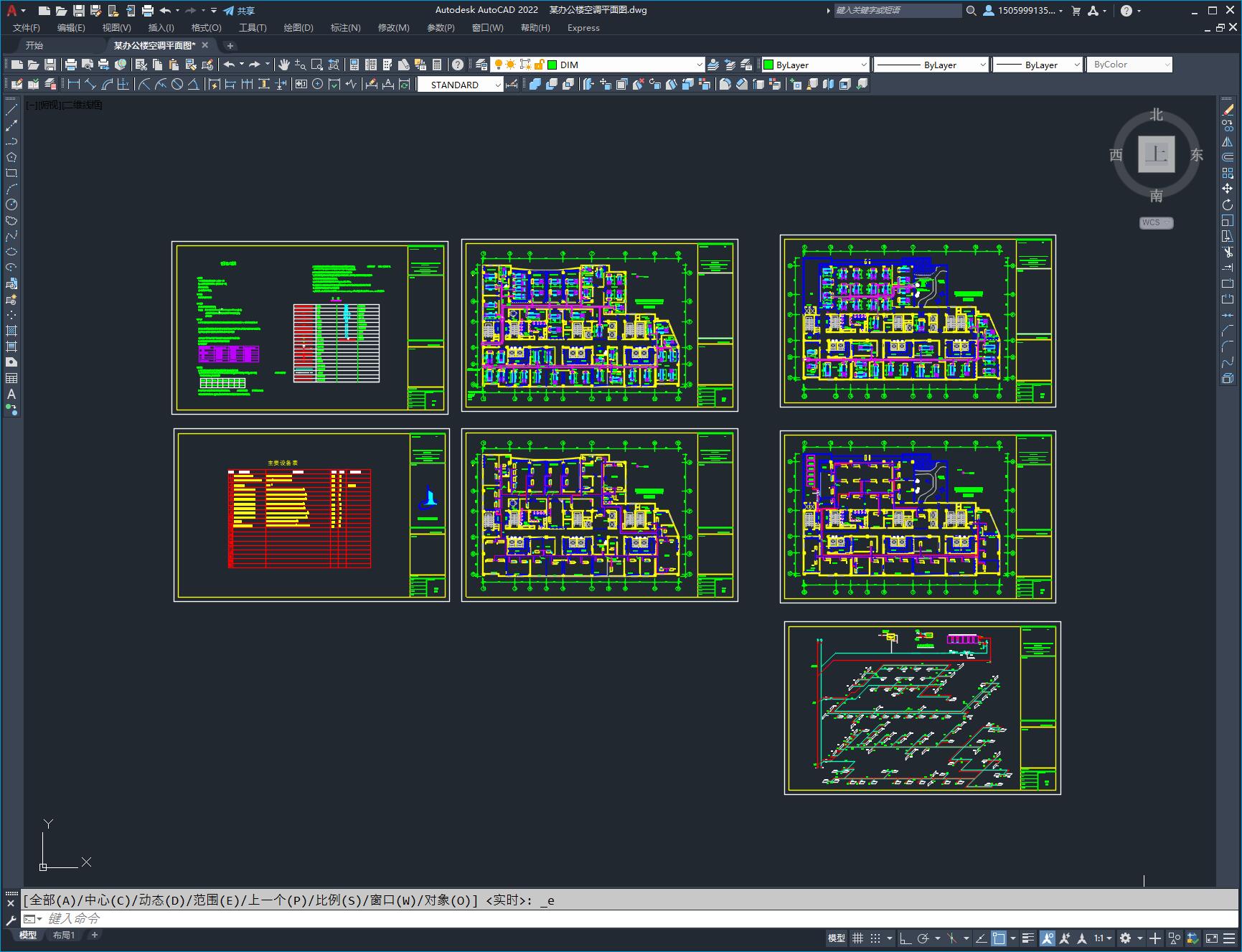

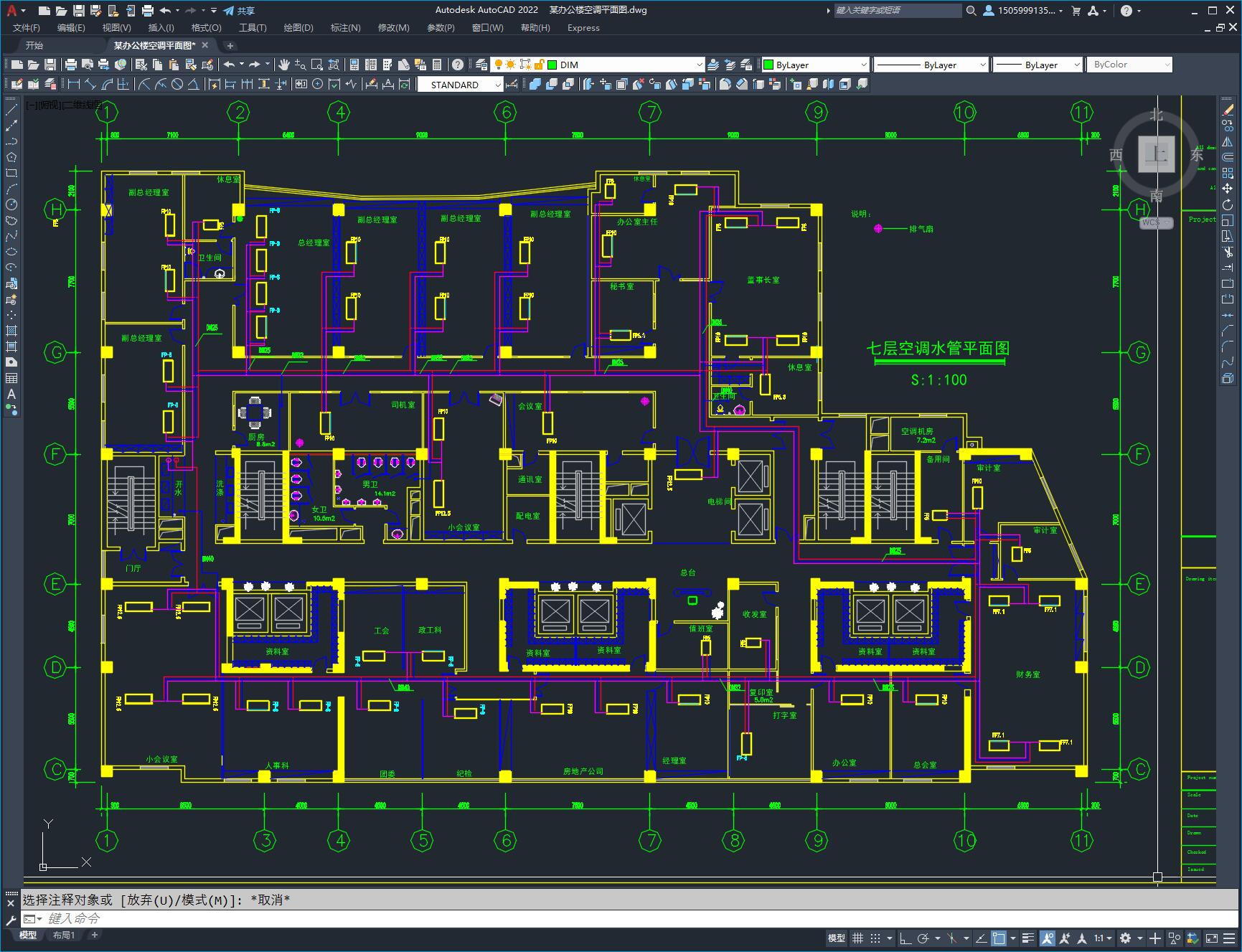

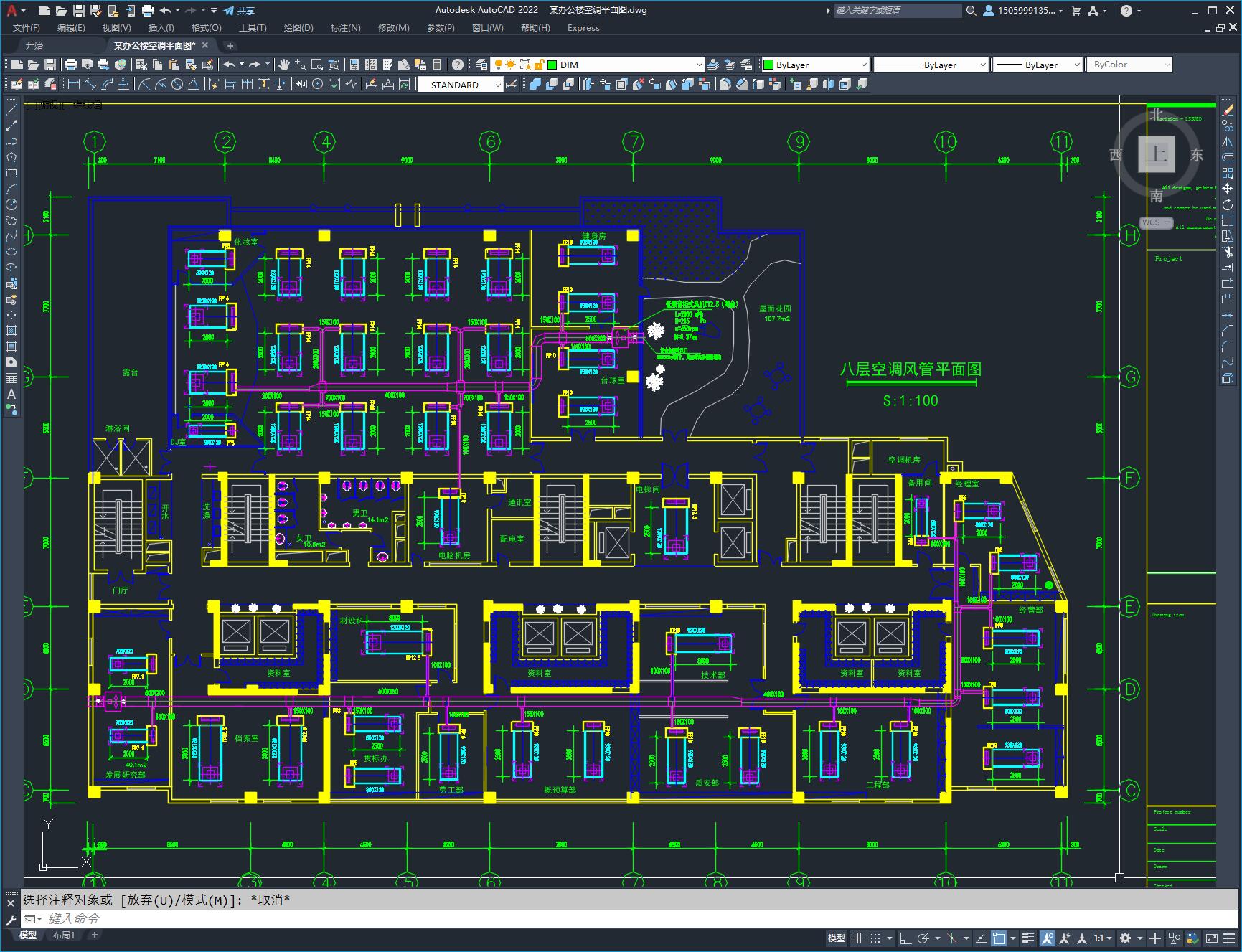

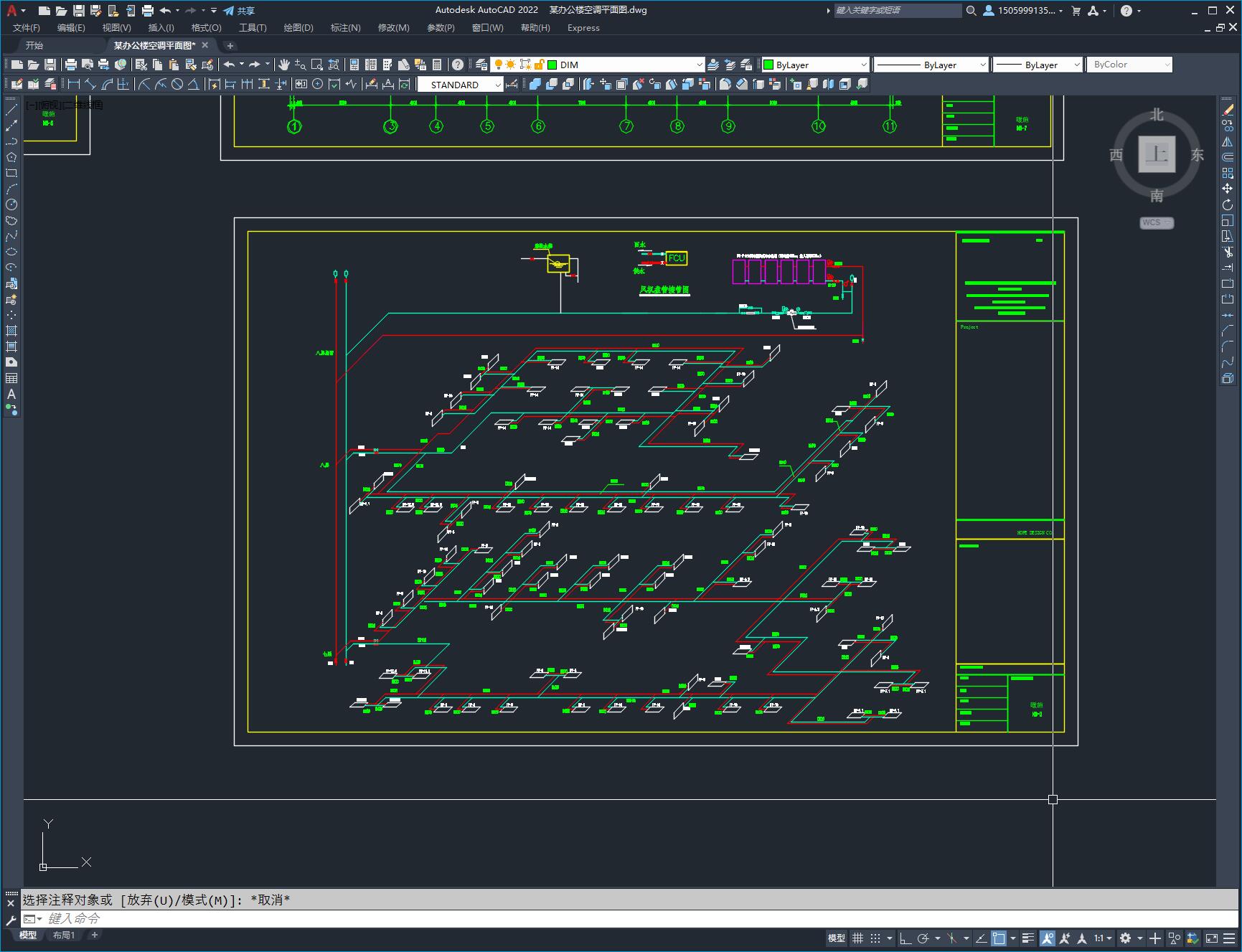

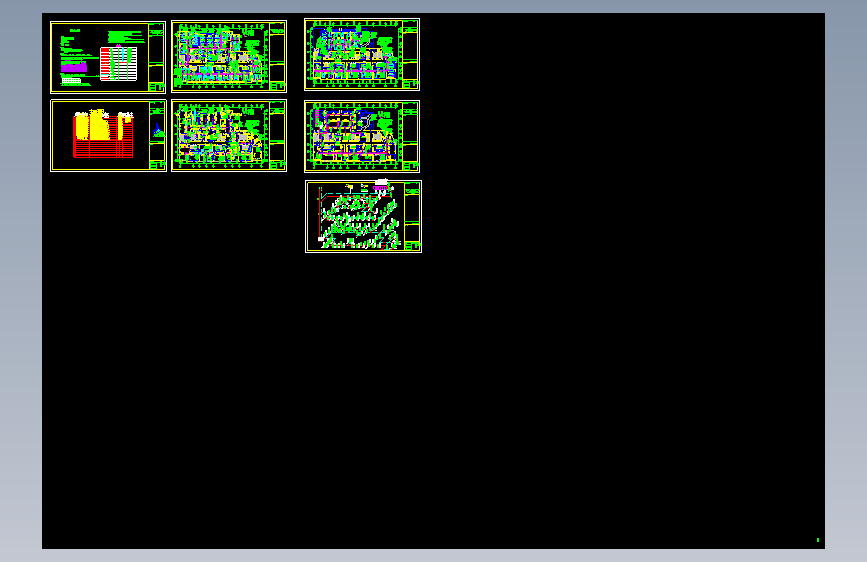

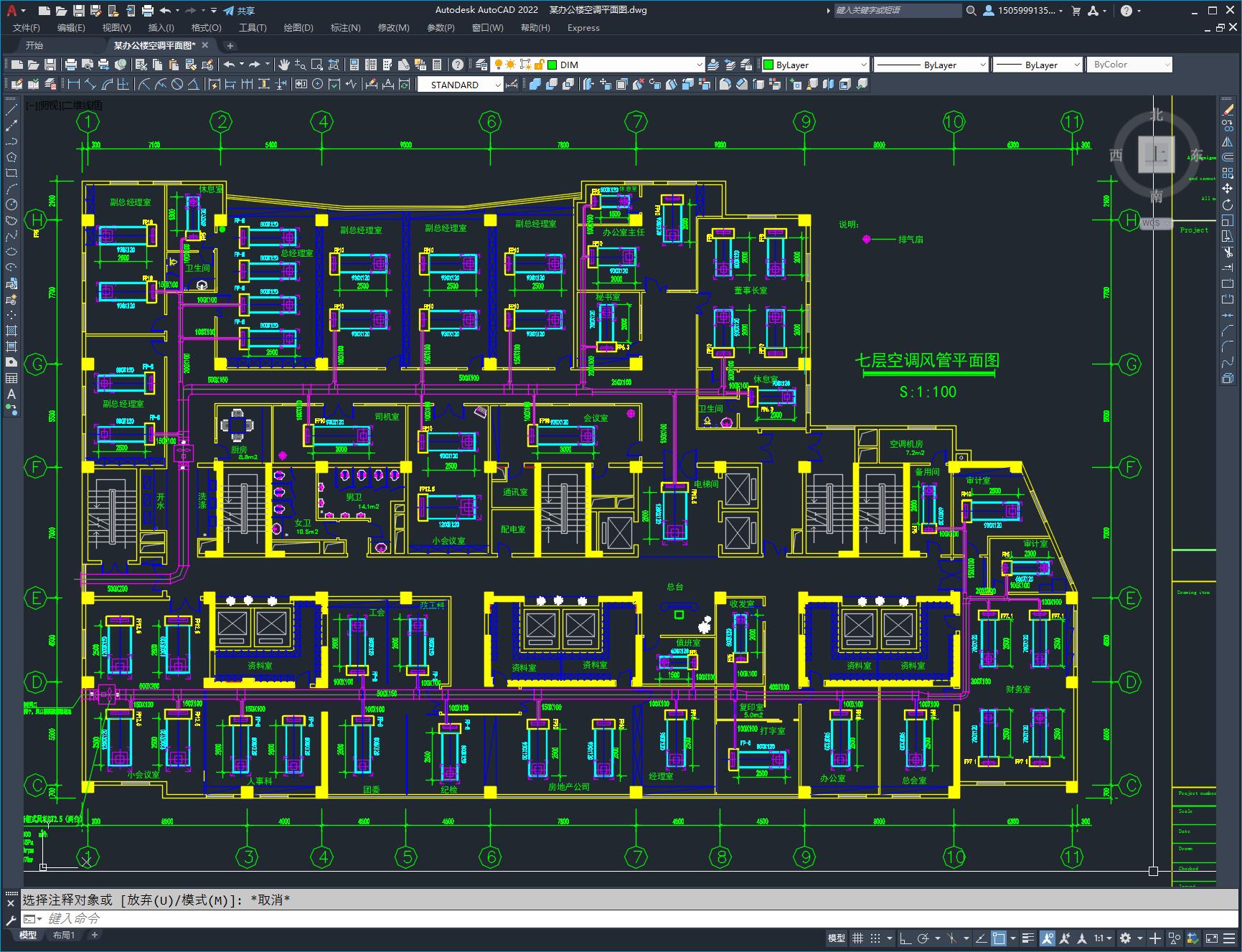

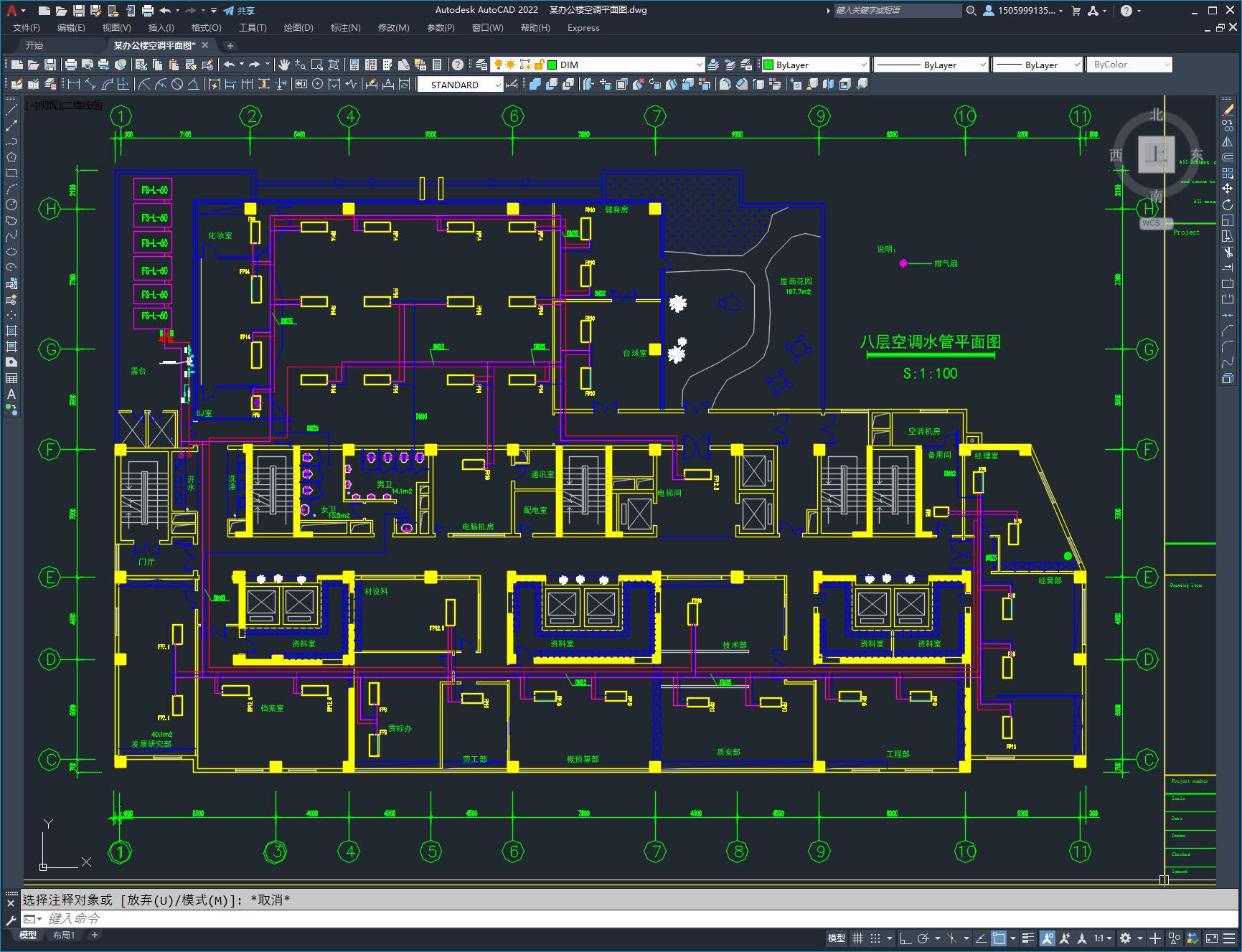

本工程7,8层为集中空调,空调总冷负荷为512KW。主机采用6台风冷模块式冷水机组FS-L-60，总制冷量408kw。末端为风机盘管系统,按国家标准配置新风。送风结合装修为顶送及侧送,回风为顶回及侧回,屋面设置膨胀水箱,冷冻水由冷冻水泵供给.冷冻水系统立管设计为异程布置,立管设分支后供至各楼层.各层水平管设计为同程布置。主机均由自配置的控制系统实现对自身的控制及保护以及和冷冻水泵的连锁。系统的最高点及主机的出水口设置自动放气阀,最低点设置泄水阀.
