二辊矫直机（ID:1277672）

机械设备 / 非标机械 / 二辊矫直机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17140346301531.zip	15.29M

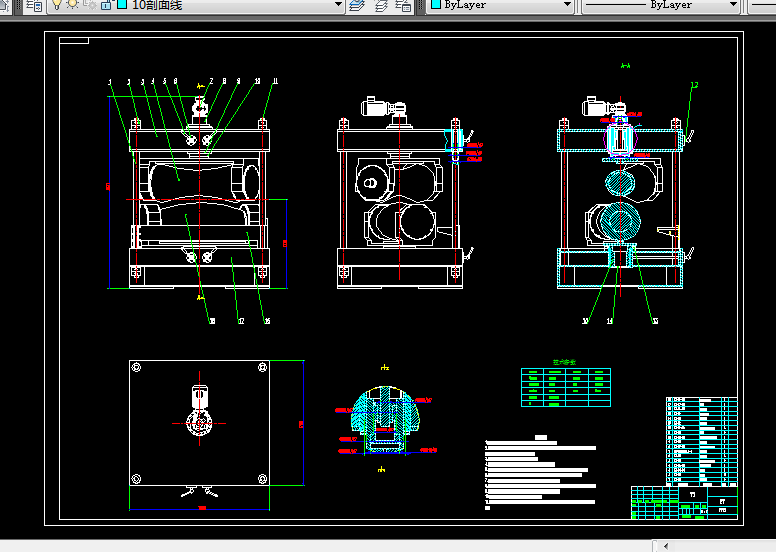

2	二辊矫直机CAD装配.PNG	43.51K

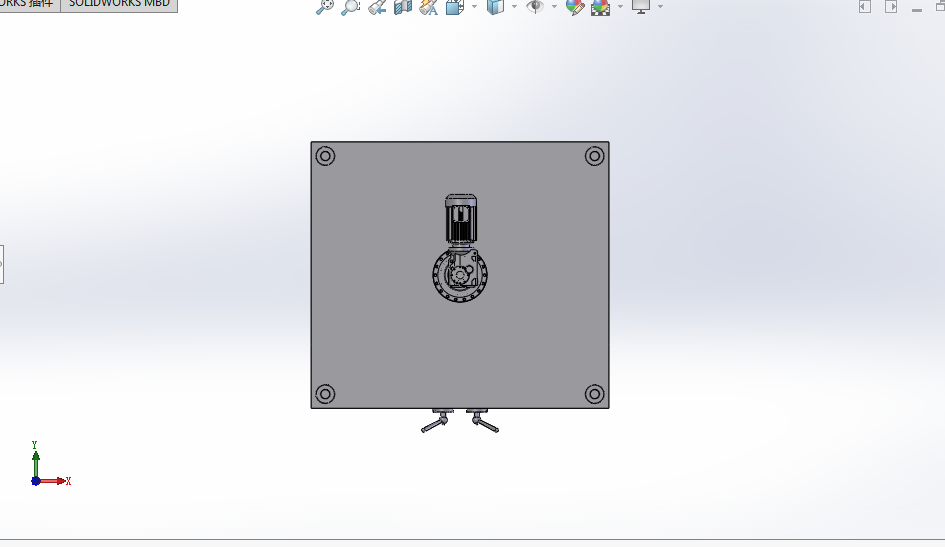

3	二辊矫直机俯视图.png	70.07K

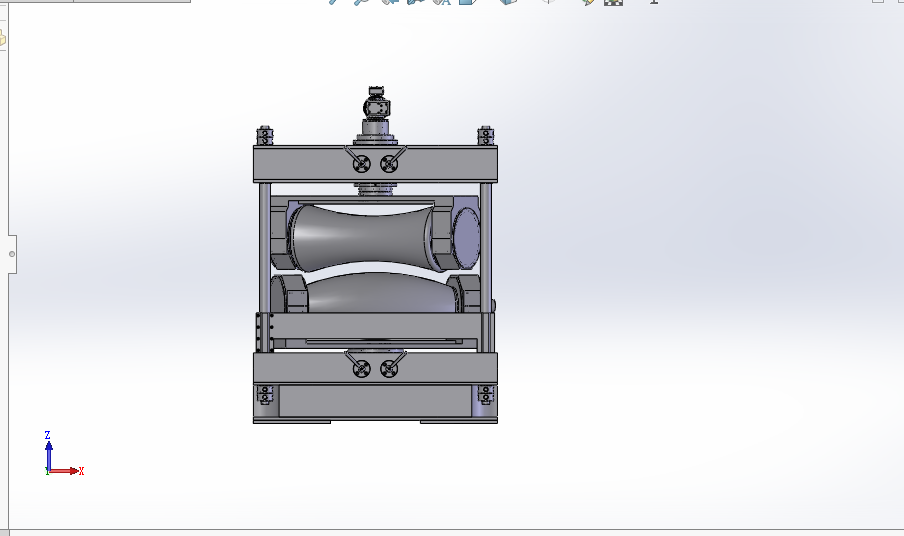

4	二辊矫直机前视图.png	82.99K

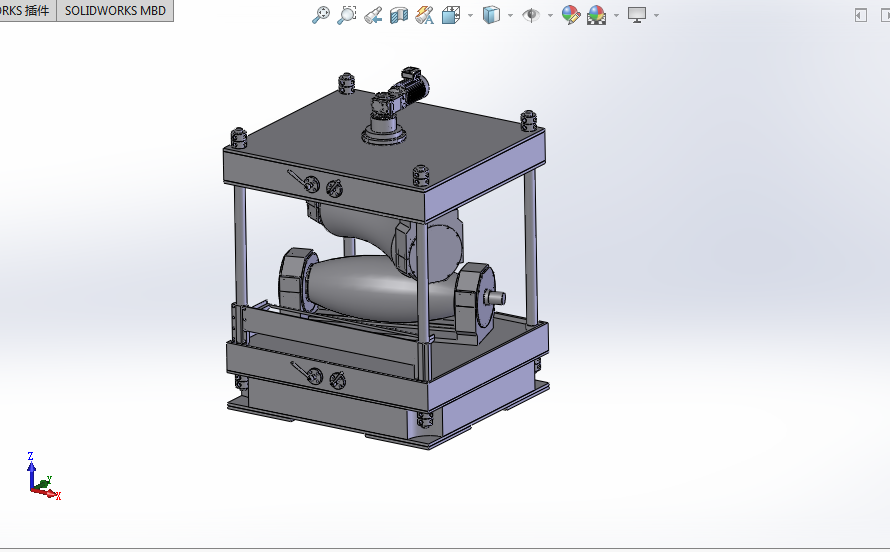

5	二辊矫直机等测视图.png	129.55K

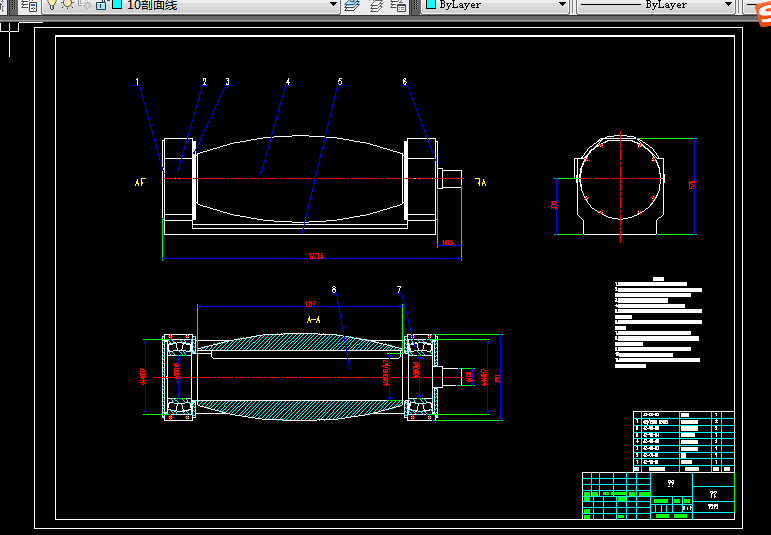

6	凸辊机构CAD装配.PNG	34.65K

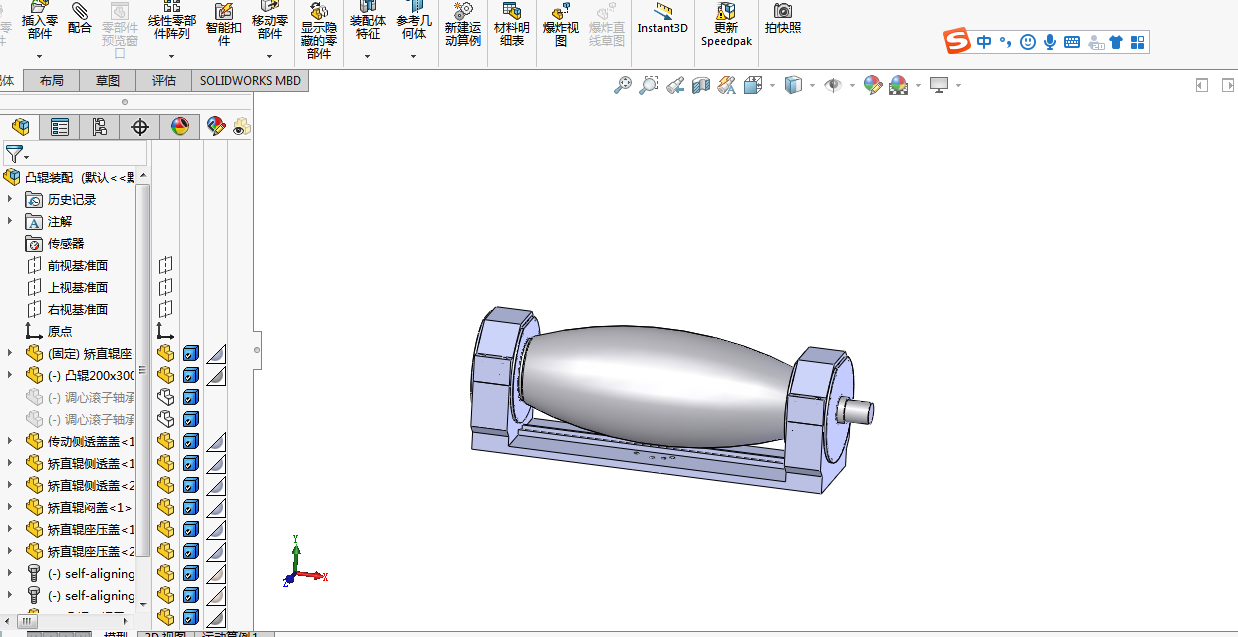

7	凸辊装配细节.PNG	157.19K

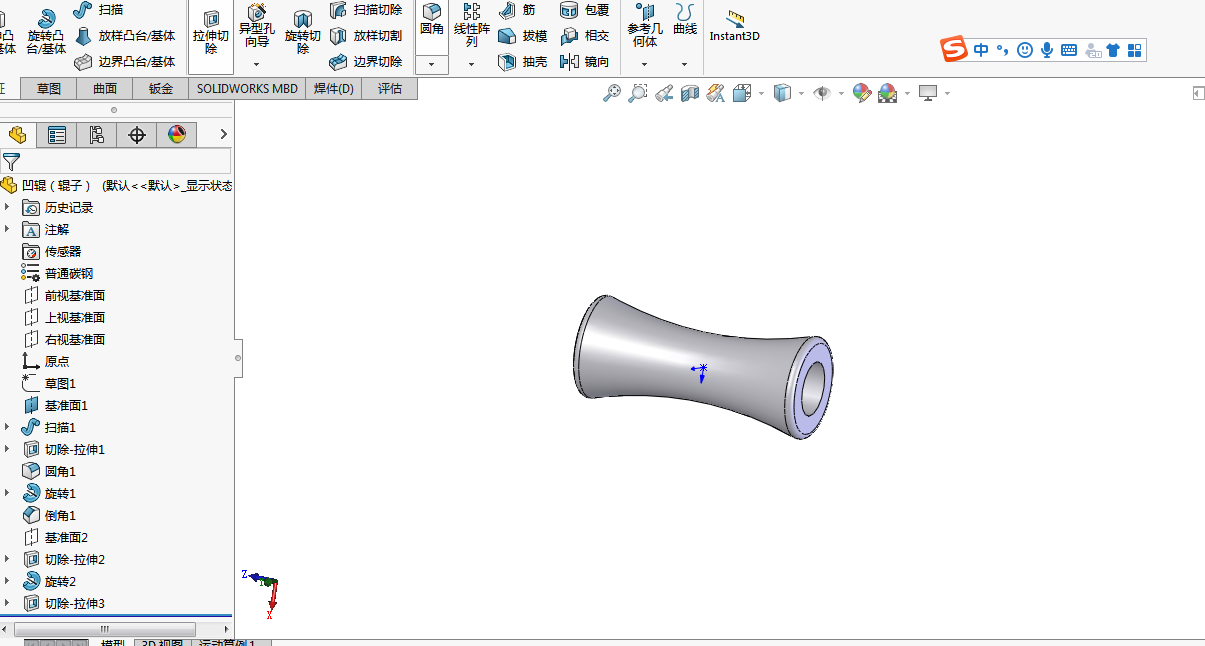

8	凹辊建模细节.PNG	114.18K
9	凹辊轴CAD零件.PNG	31.30K
10	压下机构CAD装配.PNG	17.94K

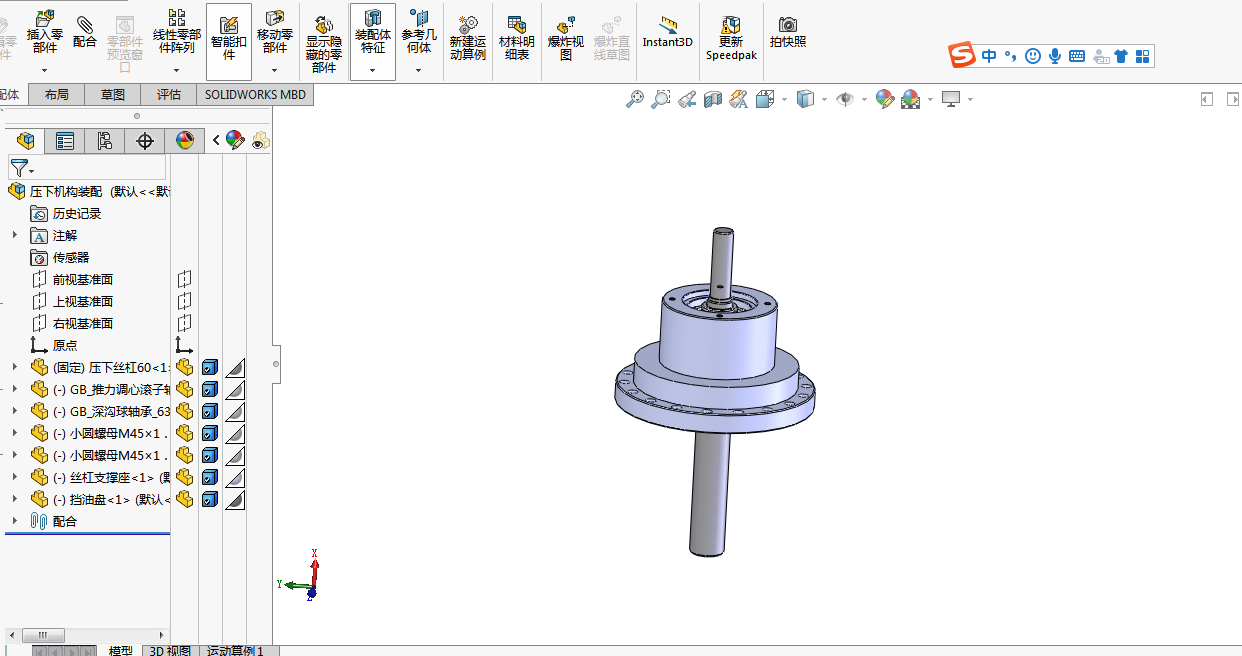

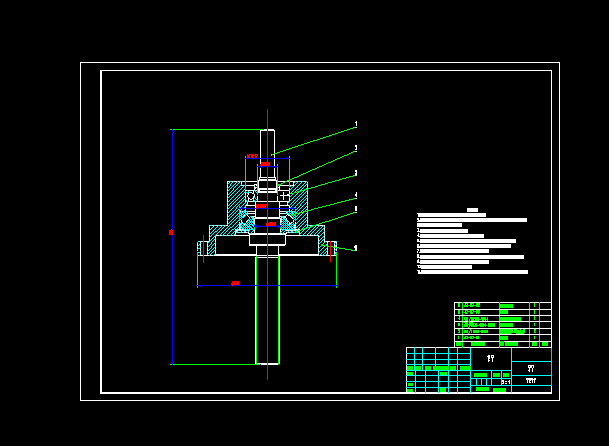

11	压下机构装配.PNG	135.02K

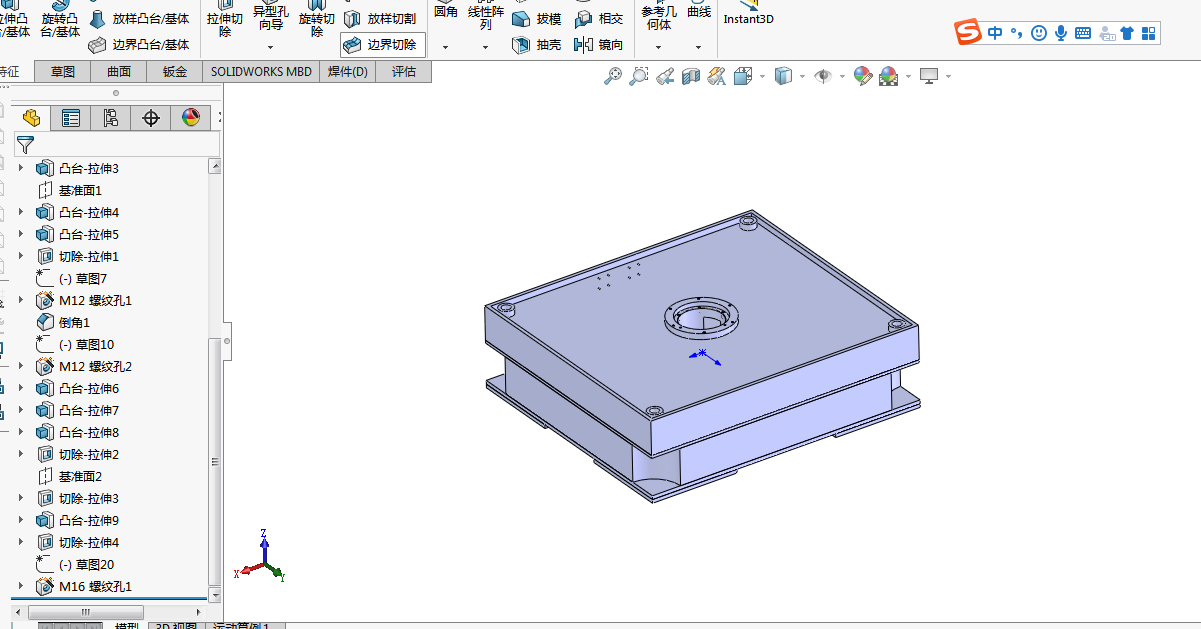

12	底座建模细节.PNG	131.43K

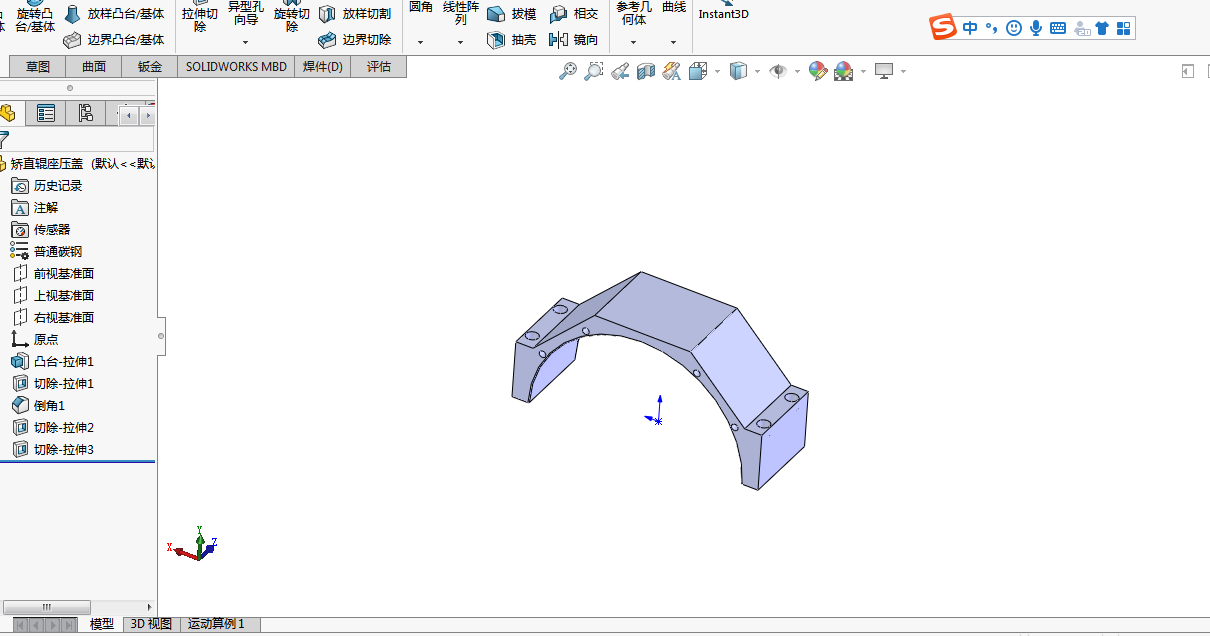

13	矫直辊座压盖建模细节.PNG	85.76K
14	23226CW33_3871f_15.SLDPRT	1.54M
15	GB_推力调心滚子轴承_29413.sldprt	319.17K
16	GB_深沟球轴承_6310.sldprt	228.91K
17	KAF47DV100L1-4.SLDPRT	782.51K
18	self-aligningrollerbearingsgb.sldprt	798.14K
19	上横梁.SLDPRT	328.84K
20	上辊滑动体装配.SLDASM	206.57K
21	上辊滑动套.SLDPRT	126.01K
22	上辊连接盘.SLDPRT	129.83K
23	上辊铜套.SLDPRT	225.65K
24	下调角套筒.SLDPRT	119.37K
25	下辊压环.SLDPRT	80.47K
26	下辊铜套.SLDPRT	226.26K
27	丝杠支撑座.SLDPRT	146.89K
28	主机装配.SLDASM	1.55M
29	传动侧透盖盖.SLDPRT	136.44K
30	凸辊200x300.SLDPRT	131.10K
31	凸辊装配.SLDASM	435.55K
32	凸辊（辊子）.SLDPRT	158.94K
33	凹辊200x300.SLDPRT	369.69K
34	凹辊装配.SLDASM	835.43K
35	凹辊（辊子）.SLDPRT	411.45K
36	压下丝杠60.SLDPRT	84.44K
37	压下机构装配.SLDASM	397.99K
38	压下螺母.SLDPRT	82.54K
39	圆头斜形方孔手柄.SLDPRT	71.23K
40	导板支架.SLDPRT	203.11K
41	小圆螺母M45×1．5[GB／T810-1988].SLDPRT	90.72K
42	底座.SLDPRT	365.04K
43	挡油盘.SLDPRT	60.80K
44	法兰盘.SLDPRT	163.79K
45	活塞.SLDPRT	99.49K
46	活塞密封L1用Y形橡胶密封圈175×200×16[GB／T10708．1-1989].SLDPRT	81.38K
47	矫直辊侧透盖.SLDPRT	127.81K
48	矫直辊座.SLDPRT	197.56K
49	矫直辊座压盖.SLDPRT	109.76K
50	矫直辊闷盖.SLDPRT	135.21K
51	立柱.SLDPRT	57.87K
52	立柱外套.SLDPRT	58.45K
53	螺母对.SLDASM	71.53K
54	调心滚子轴承22313C[GB／T288-94].SLDPRT	376.69K
55	调角滑块.SLDPRT	79.29K
56	调角螺杆装配.SLDASM	75.36K
57	调角螺柱.SLDPRT	120.12K
58	调角螺母.SLDPRT	86.90K
59	销轴.SLDPRT	64.05K
60	锁紧螺母.SLDPRT	142.70K
61	上横梁A1.bak	194.52K
62	上横梁A1.dwg	194.54K
63	主机装配A0.bak	474.23K
64	主机装配A0.dwg	474.14K
65	凸辊装配A1.bak	178.54K
66	凸辊装配A1.dwg	177.85K
67	凹辊装配A1.bak	187.04K
68	凹辊装配A1.dwg	186.41K

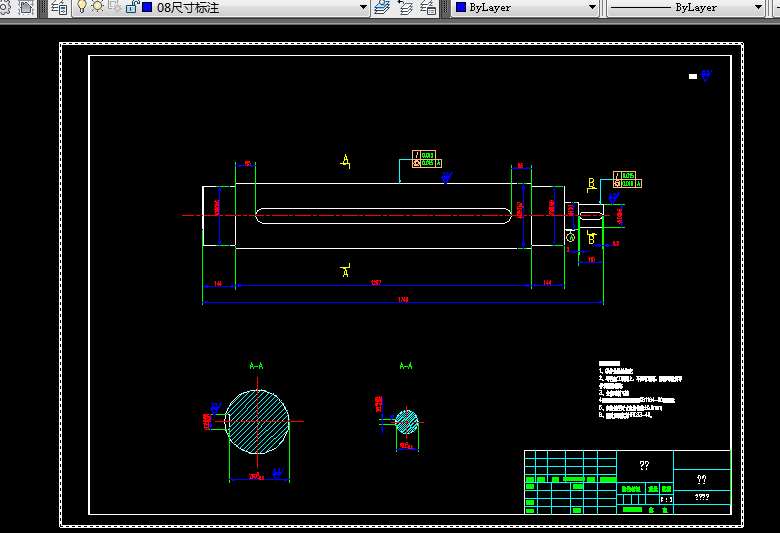

69	凹辊轴.bak	149.21K
70	凹辊轴.dwg	148.62K
71	压下机构装配A2.bak	152.96K
72	压下机构装配A2.dwg	153.46K
73	底座A1.bak	205.68K
74	底座A1.DWG	206.62K
