住宅楼地暖图（ID:1279397）

建筑设施 / 建筑房屋 / 住宅楼地暖图

©非原创

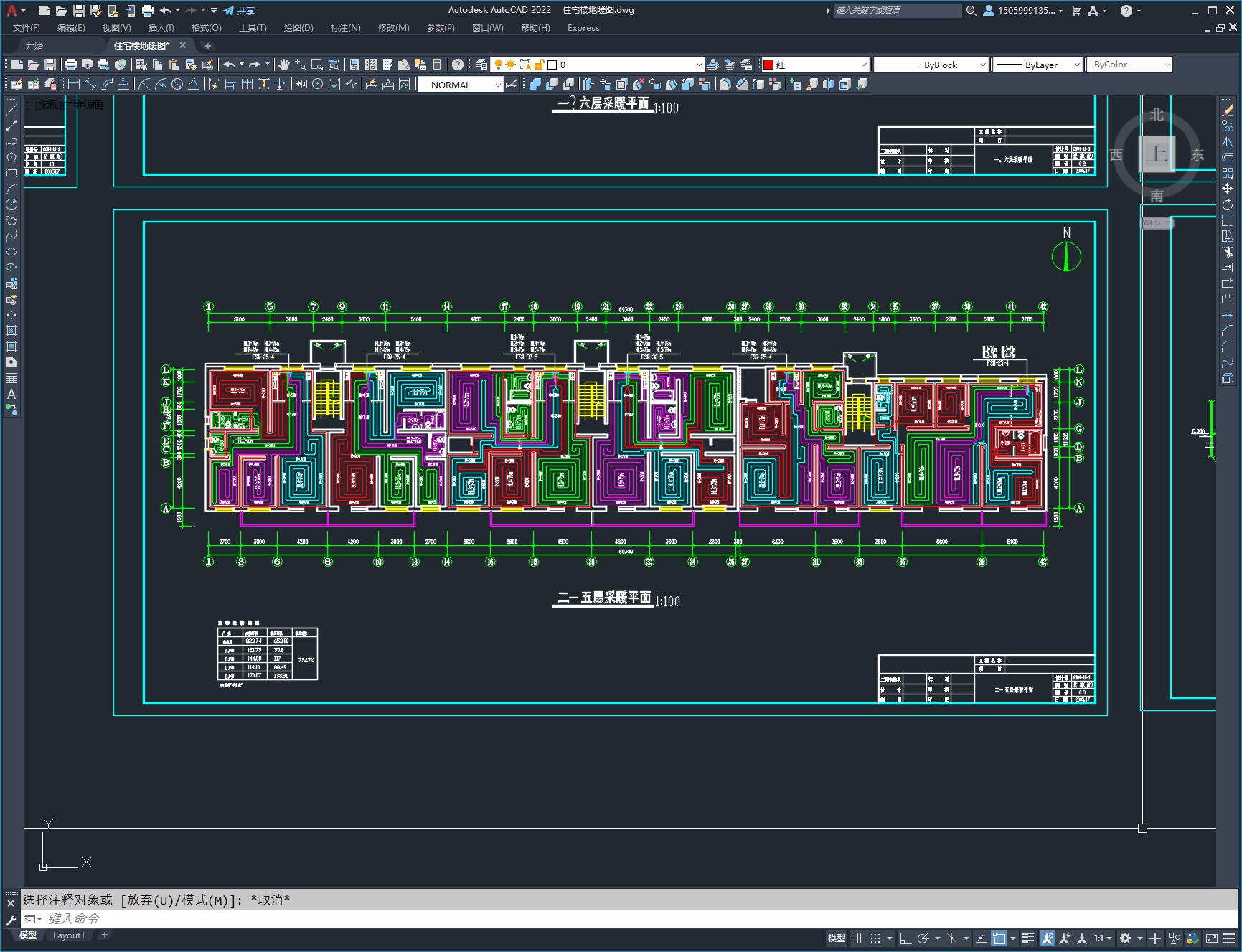

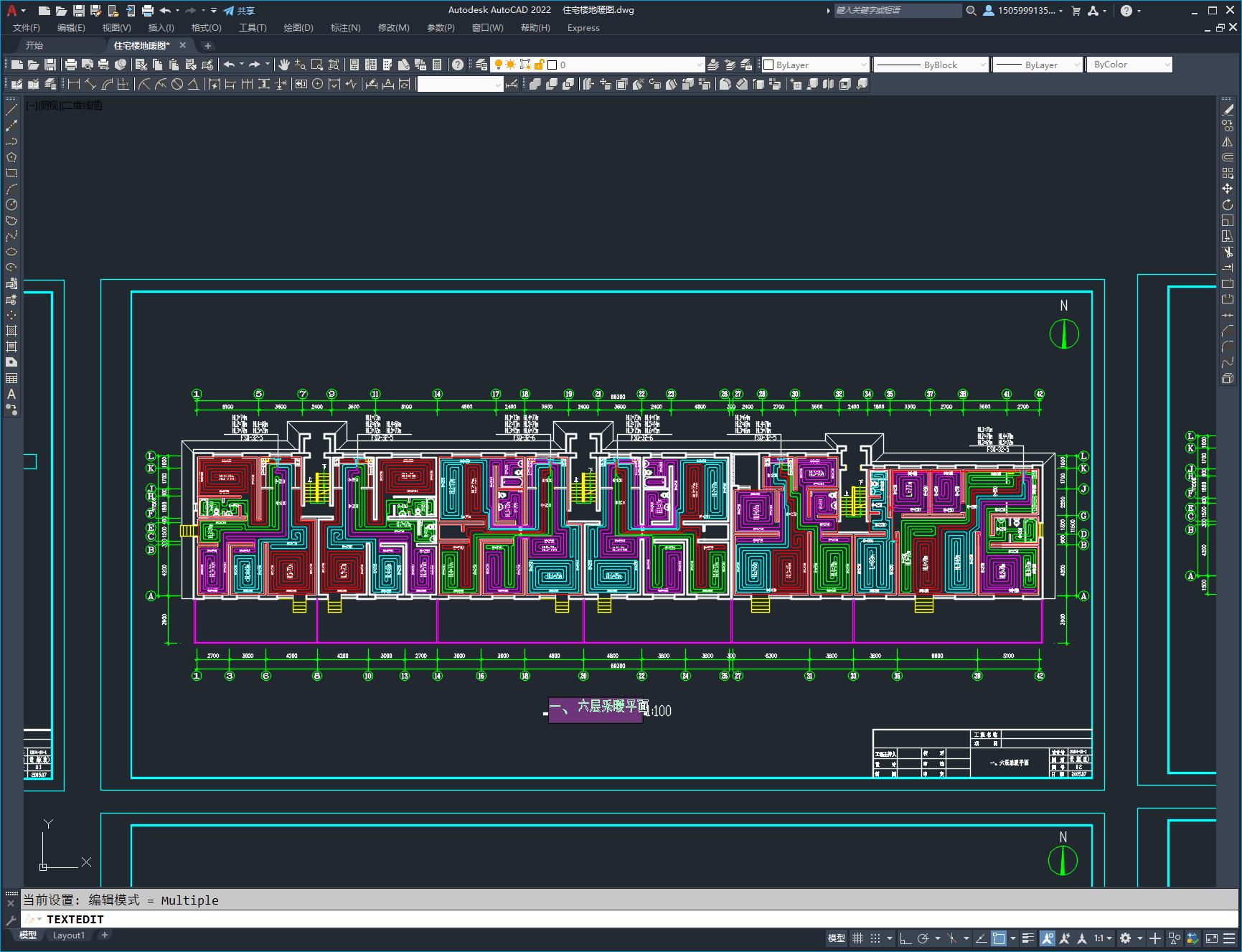

平面图

文件列表

#	文件名称	文件大小
1	17140389194279.zip	600.47K
2	住宅楼地暖图.dwg	726.34K

此图纸下载需要40金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 8

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：614.88KB

所需金币：40

上传时间：2024-04-25 17:55:20

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

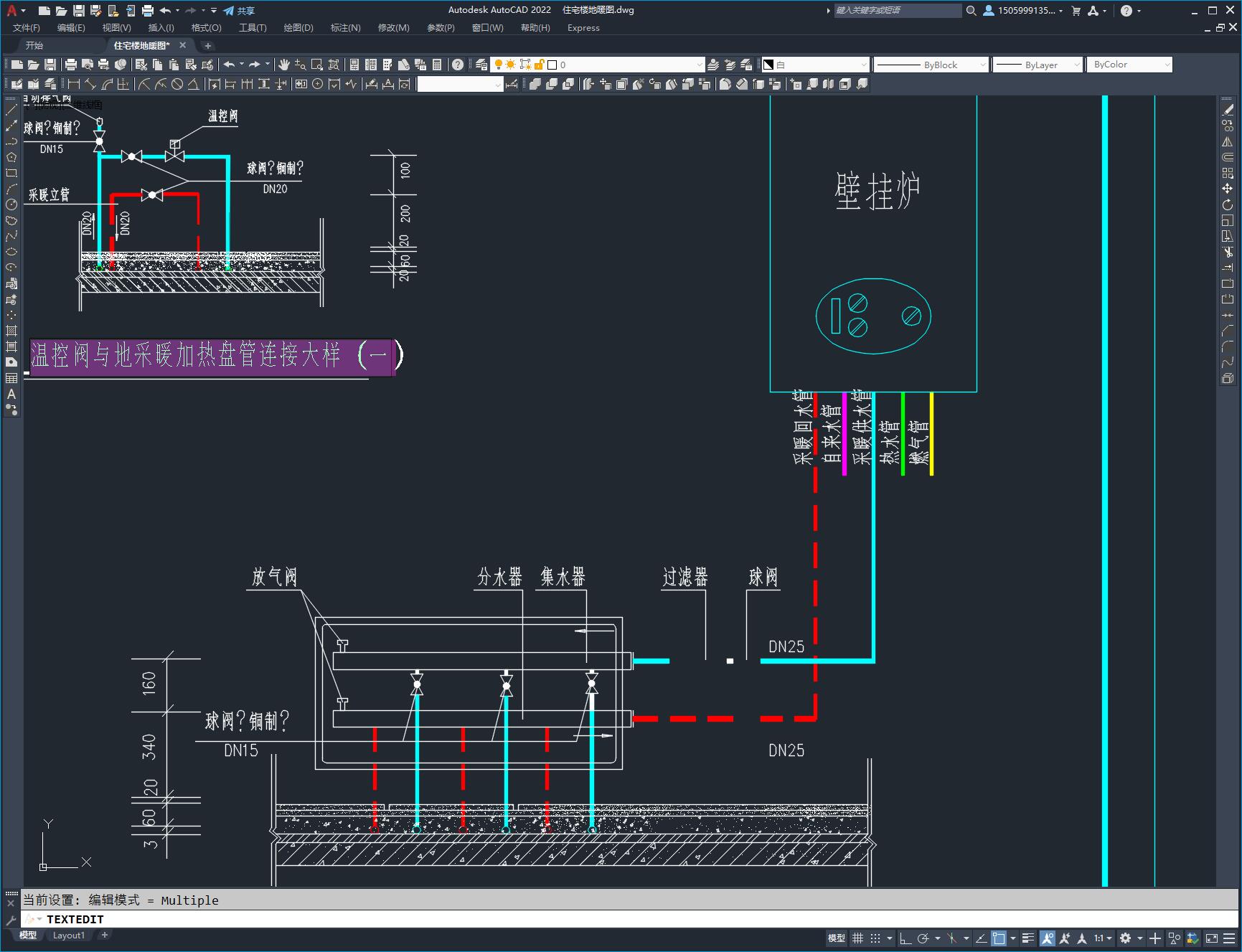

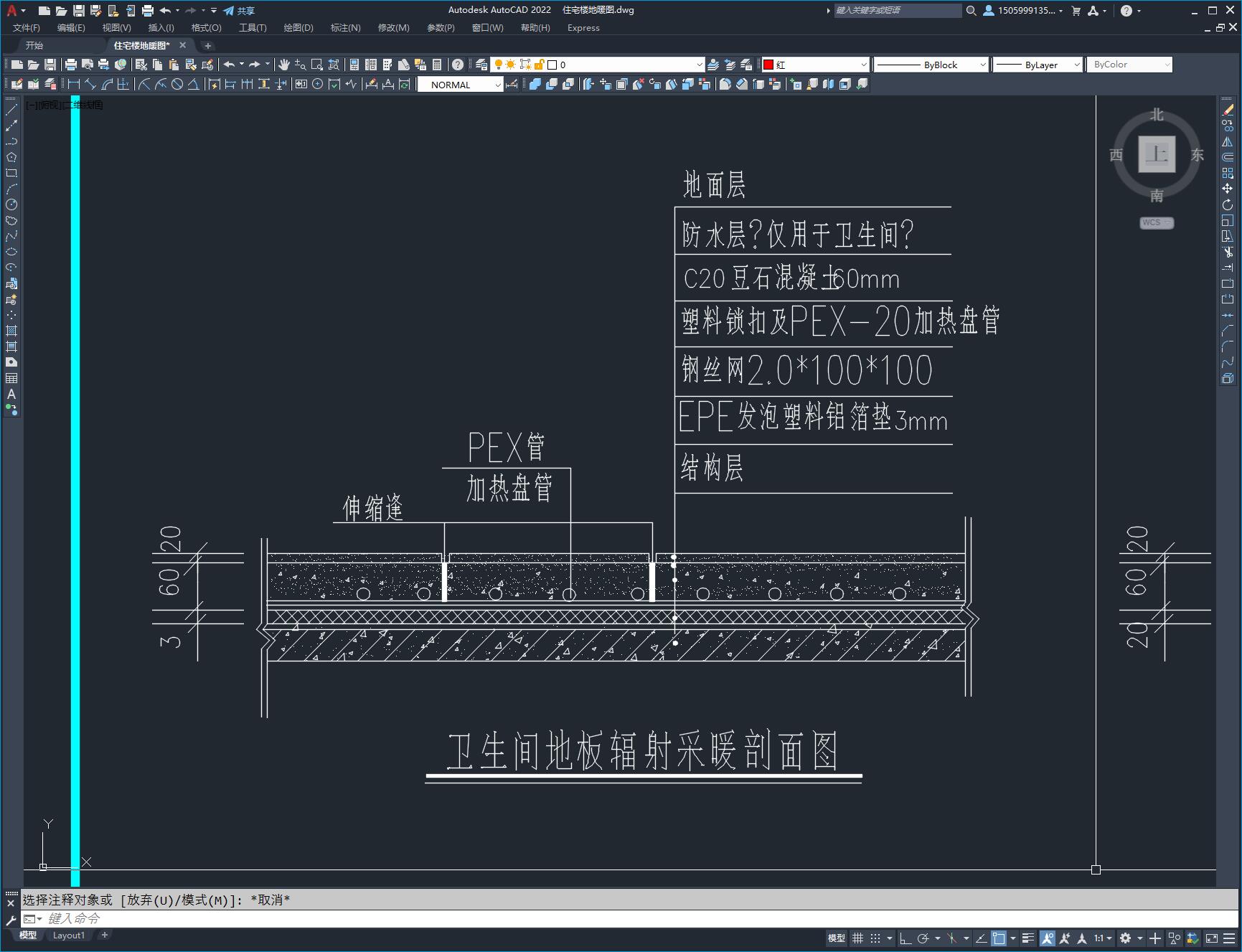

本工程建筑面积:F=4943m{2}。采用壁挂炉供暖,供水温度55℃,回水温度45℃,采暖室外计算温度-25℃,室内计算温度客厅及卧室为20℃,卫生间及餐厅为18℃,厨房为16℃,地板表面温度为24-29℃.壁挂炉连接集分水器支管均采用铝塑管卡套式连接。加热盘管全部采用DN15交联聚乙烯PEX管,盘管距墙边≥150mm的安全距离。
