某住宅楼分户采暖改造图（ID:1279597）

建筑设施 / 建筑房屋 / 某住宅楼分户采暖改造图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17140407785492.zip	265.43K
2	某住宅楼分户采暖改造图.dwg	327.81K

此图纸下载需要30金币

立即下载

发布者

辛奇迹

创作: 2458

粉丝: 7

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：271.8KB

所需金币：30

上传时间：2024-04-25 18:26:19

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

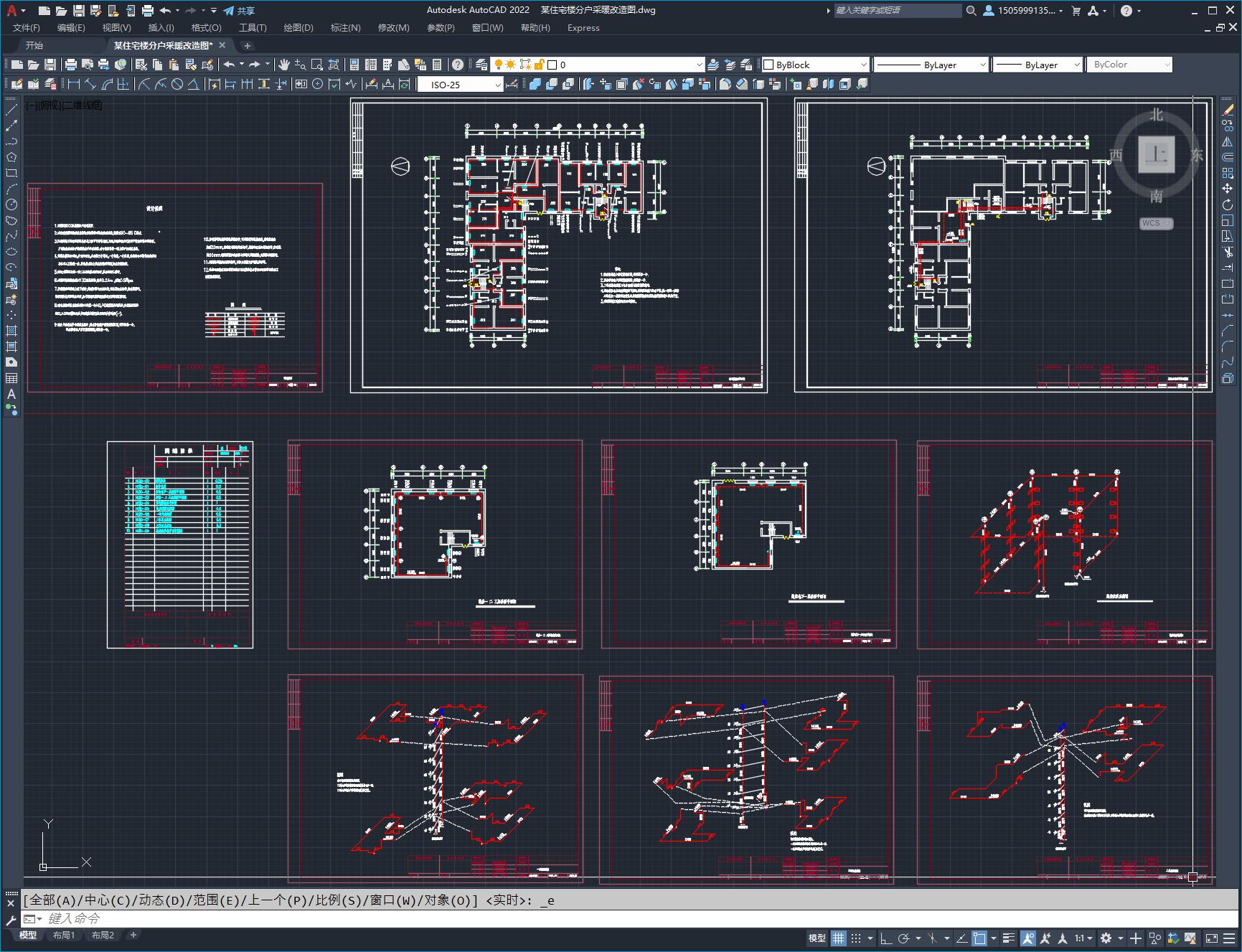

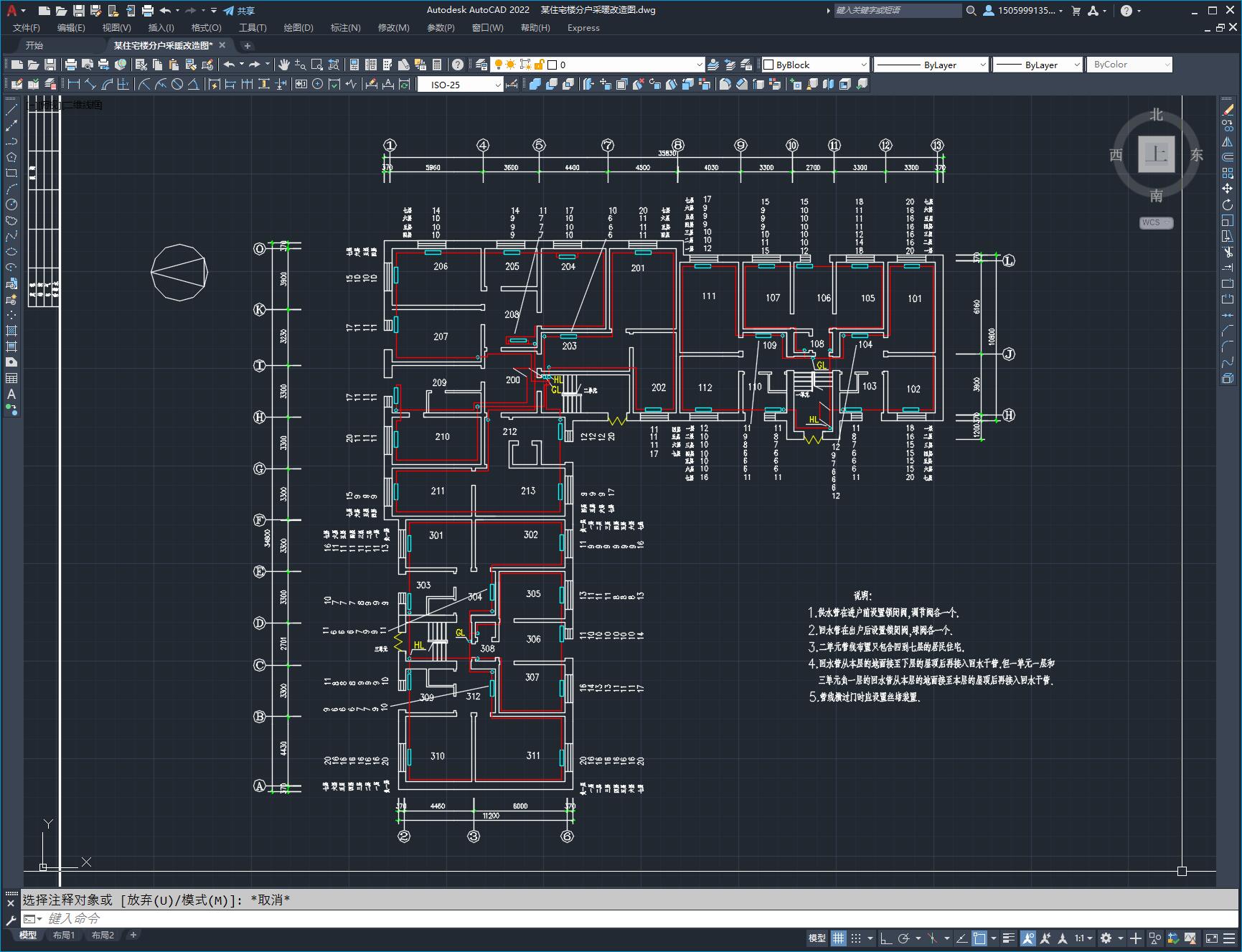

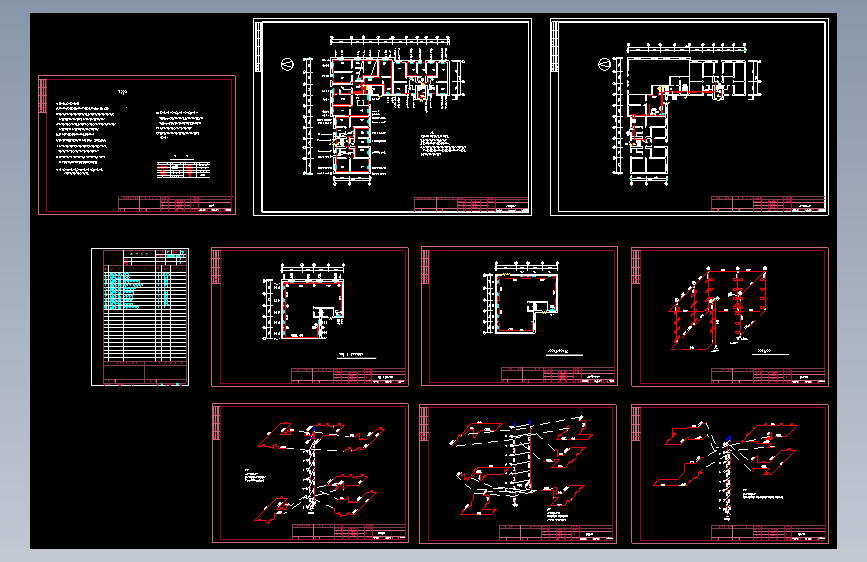

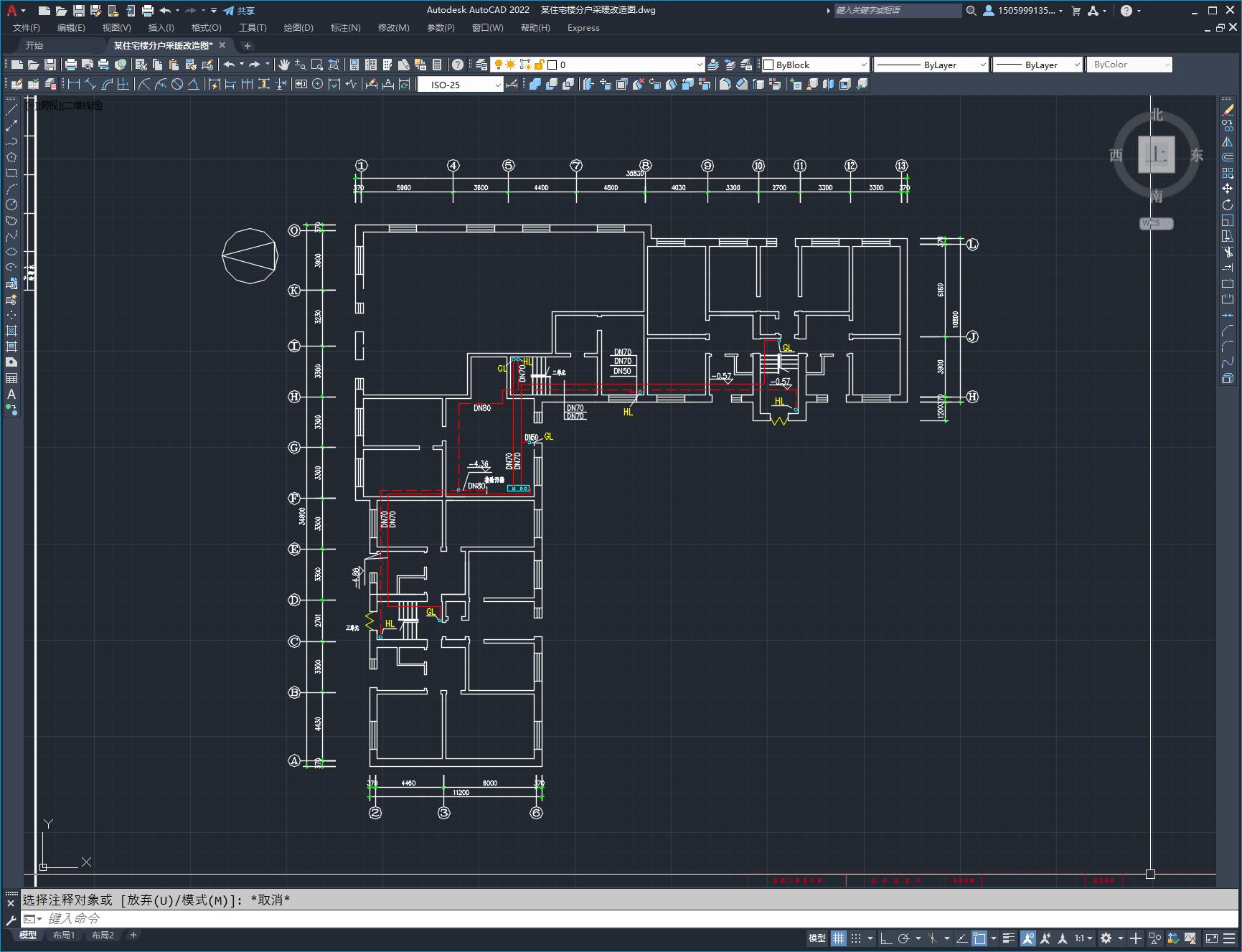

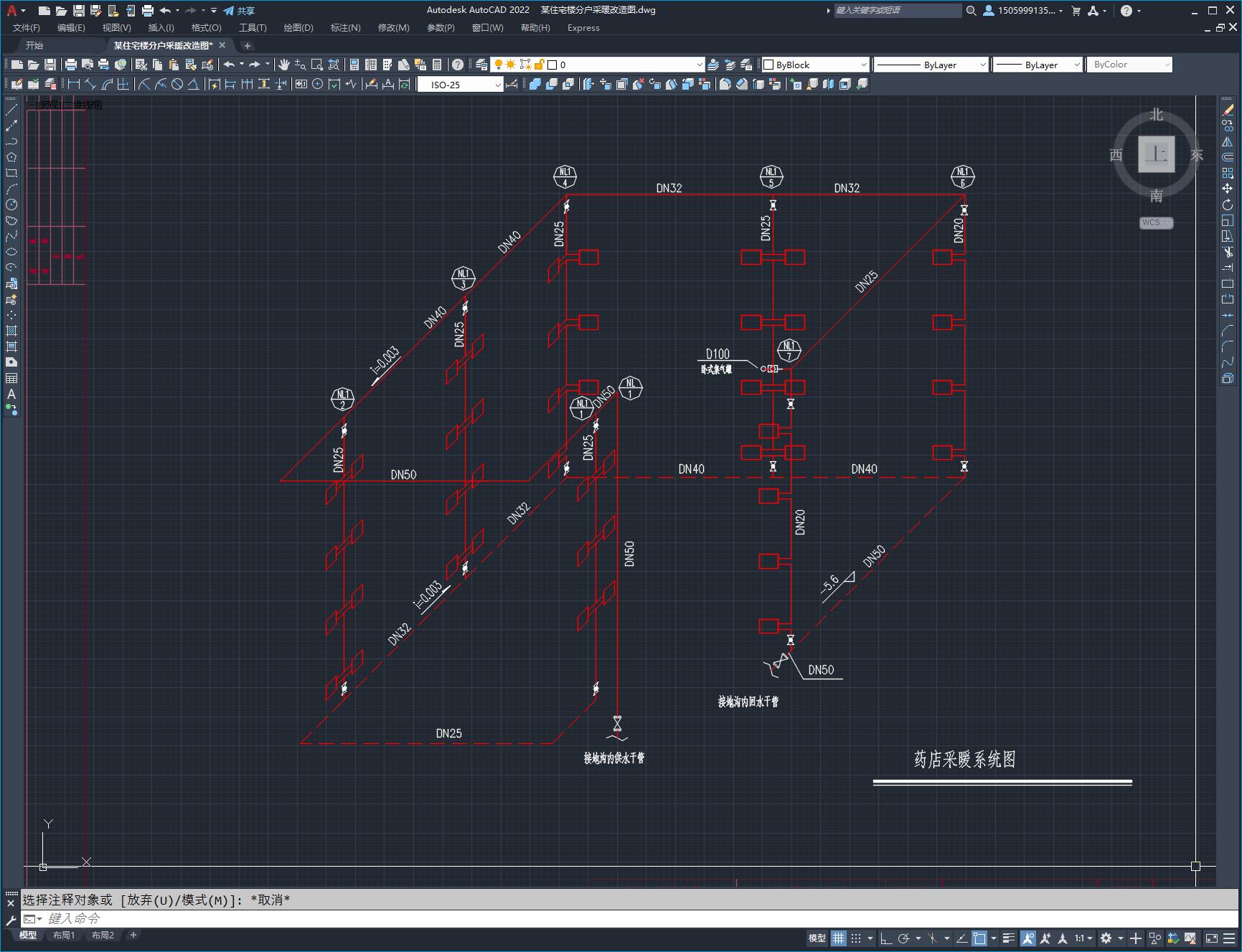

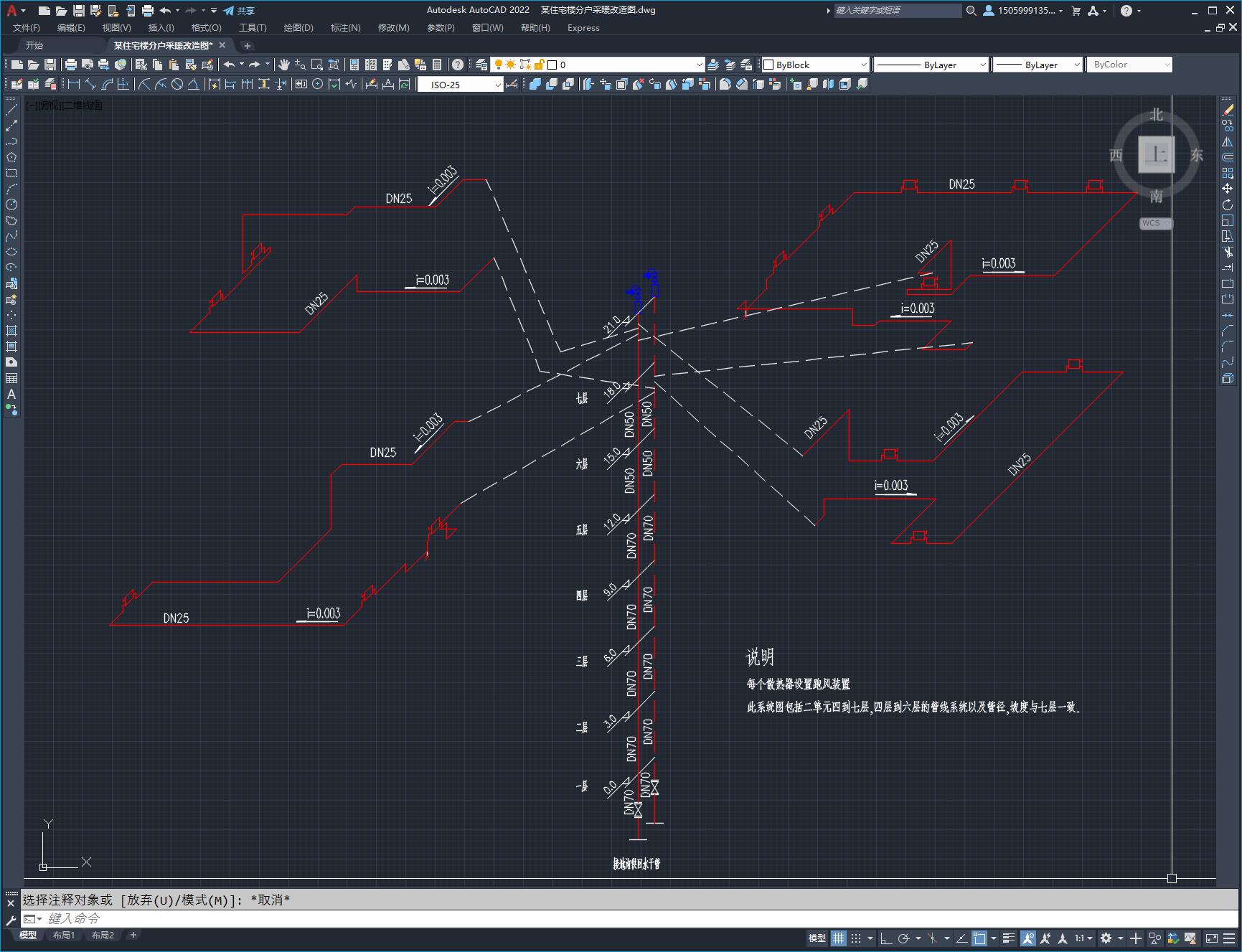

本次改造设计的采暖系统均为机械循环热水采暖系统,热媒为80-65 C热水.已建住宅工程的原采暖系统是上供下回单管系统,改造后的配管方式采用干管为双管异程系统,户内部分采用分户控制的水平串联系统.对于药店单设一套上供下回采暖系统. 　　管材:楼梯间立管一至二层用聚氨脂发泡管,其余用聚乙烯管.本设计散热器选用M132型散热器,每片0.24m ,承压0.5Mpa.
