酒店空调通风施工图纸（ID:1283604）

数码电器 / 家用电器 / 酒店空调通风施工图纸

©非原创

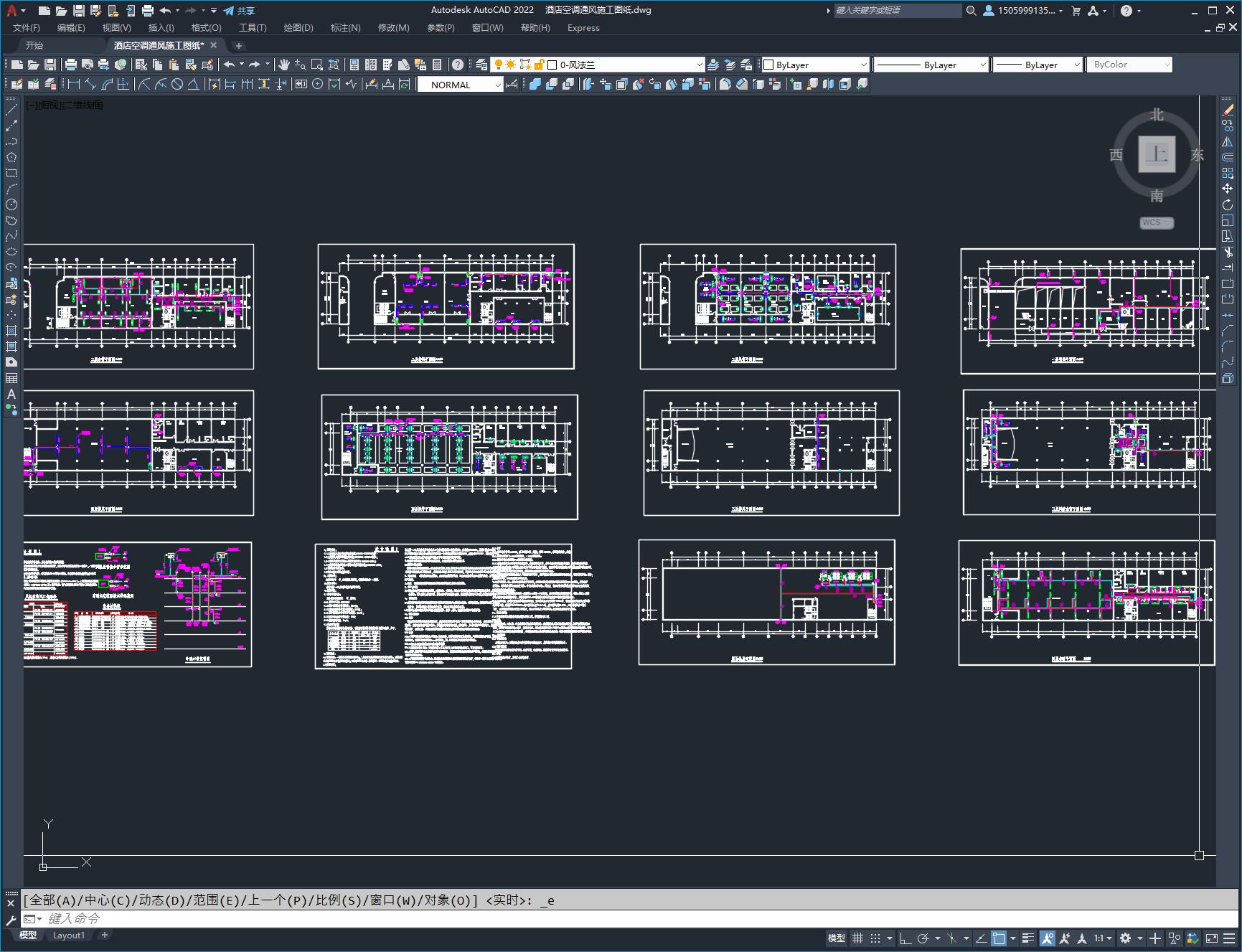

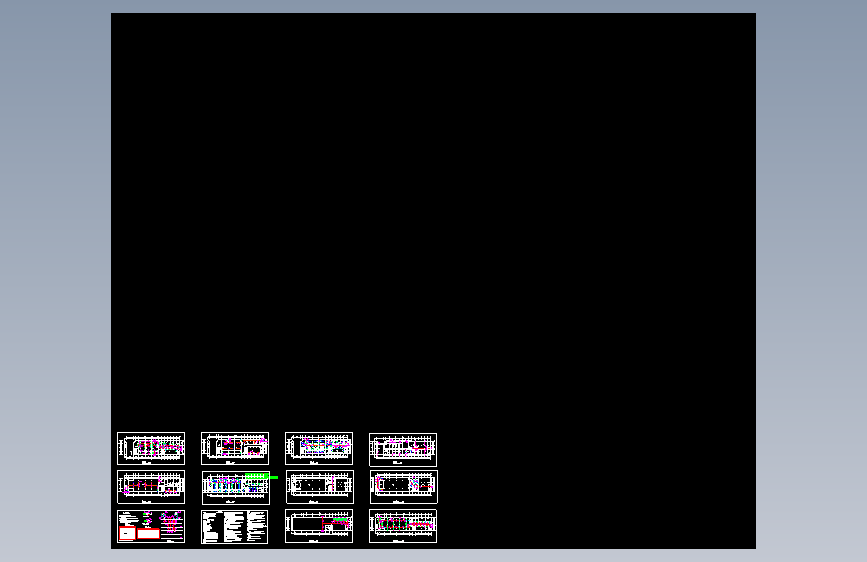

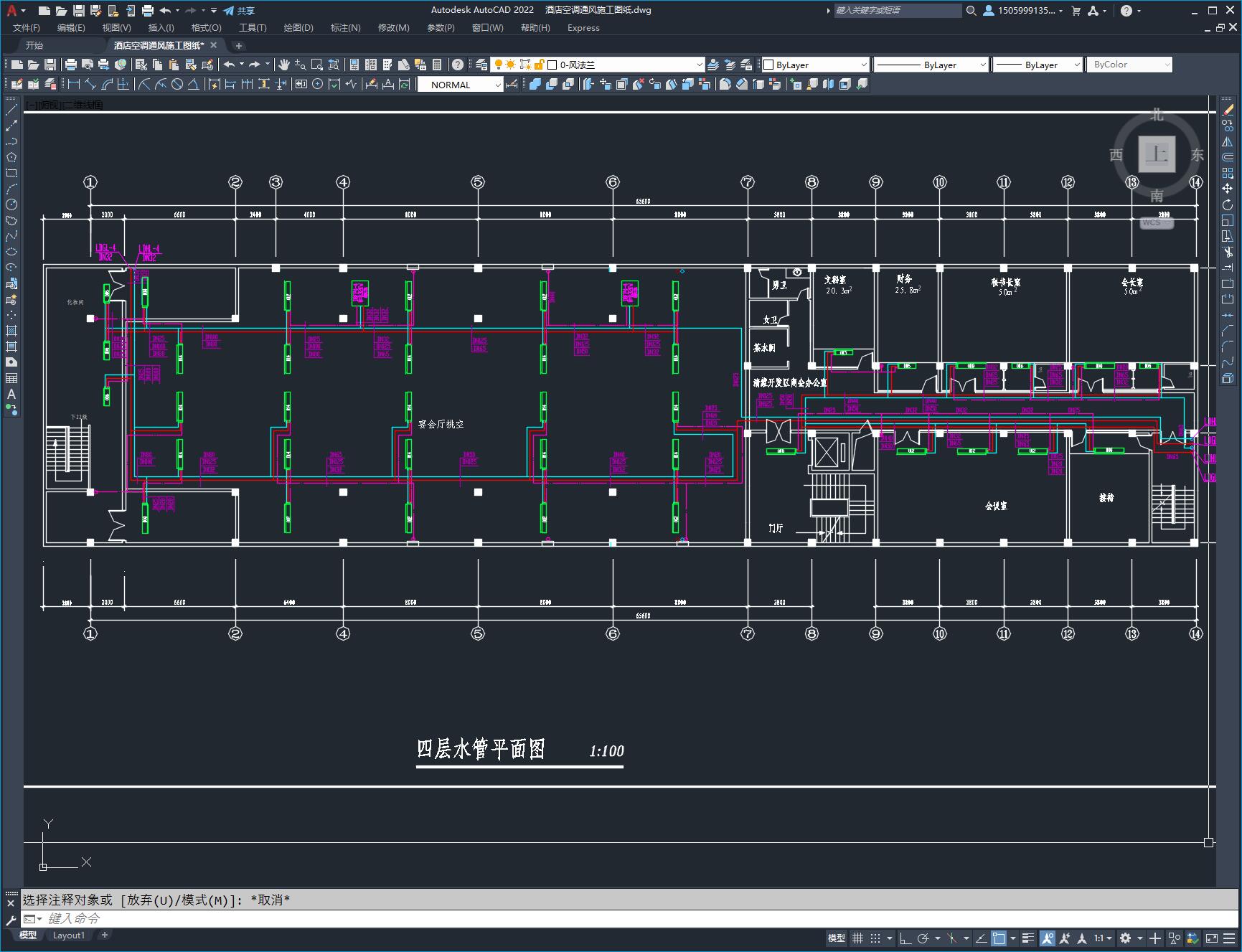

平面图

文件列表

#	文件名称	文件大小
1	17140890634008.zip	846.92K
2	酒店空调通风施工图纸.dwg	962.66K

此图纸下载需要40金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：867.24KB

所需金币：40

上传时间：2024-04-26 07:51:04

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

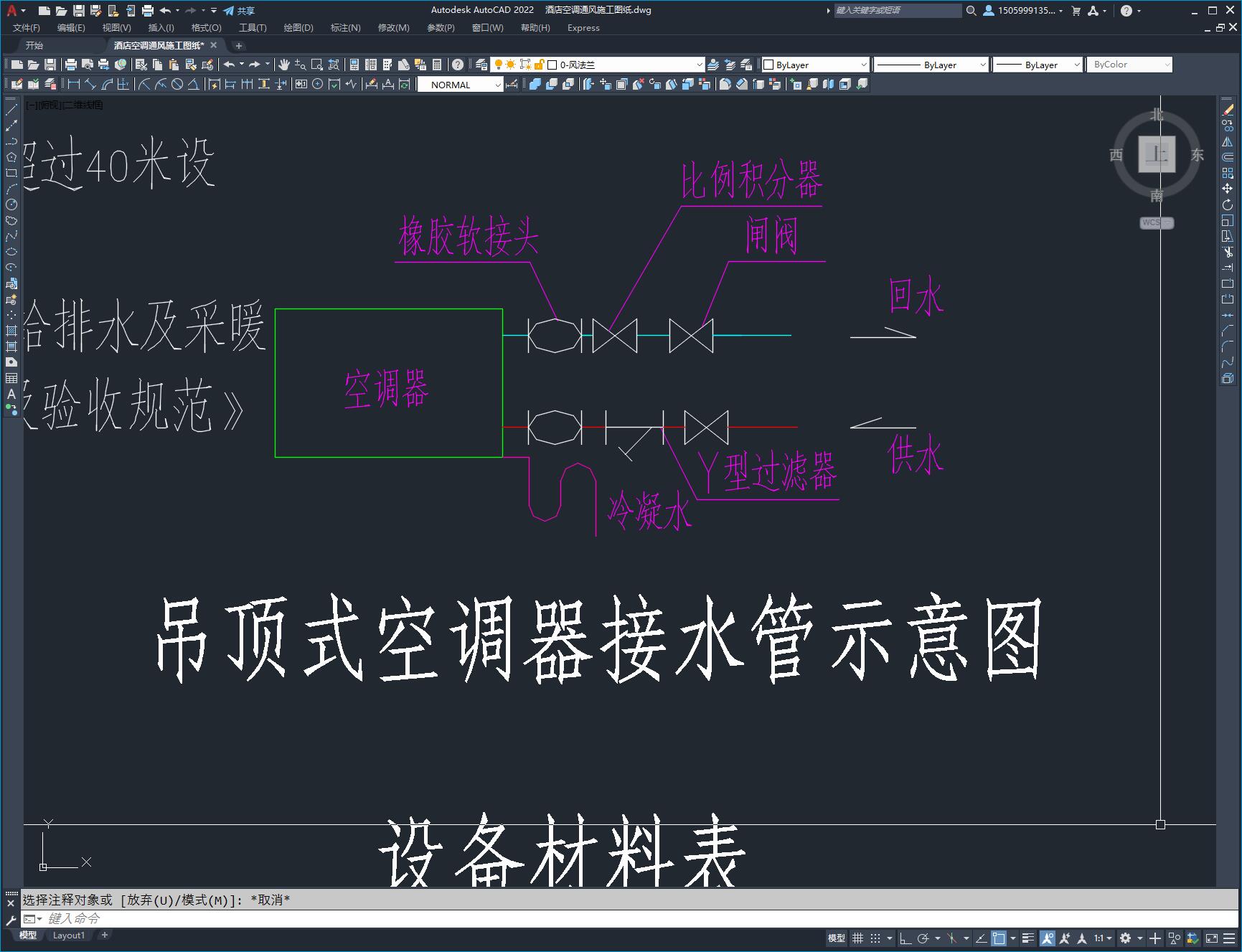

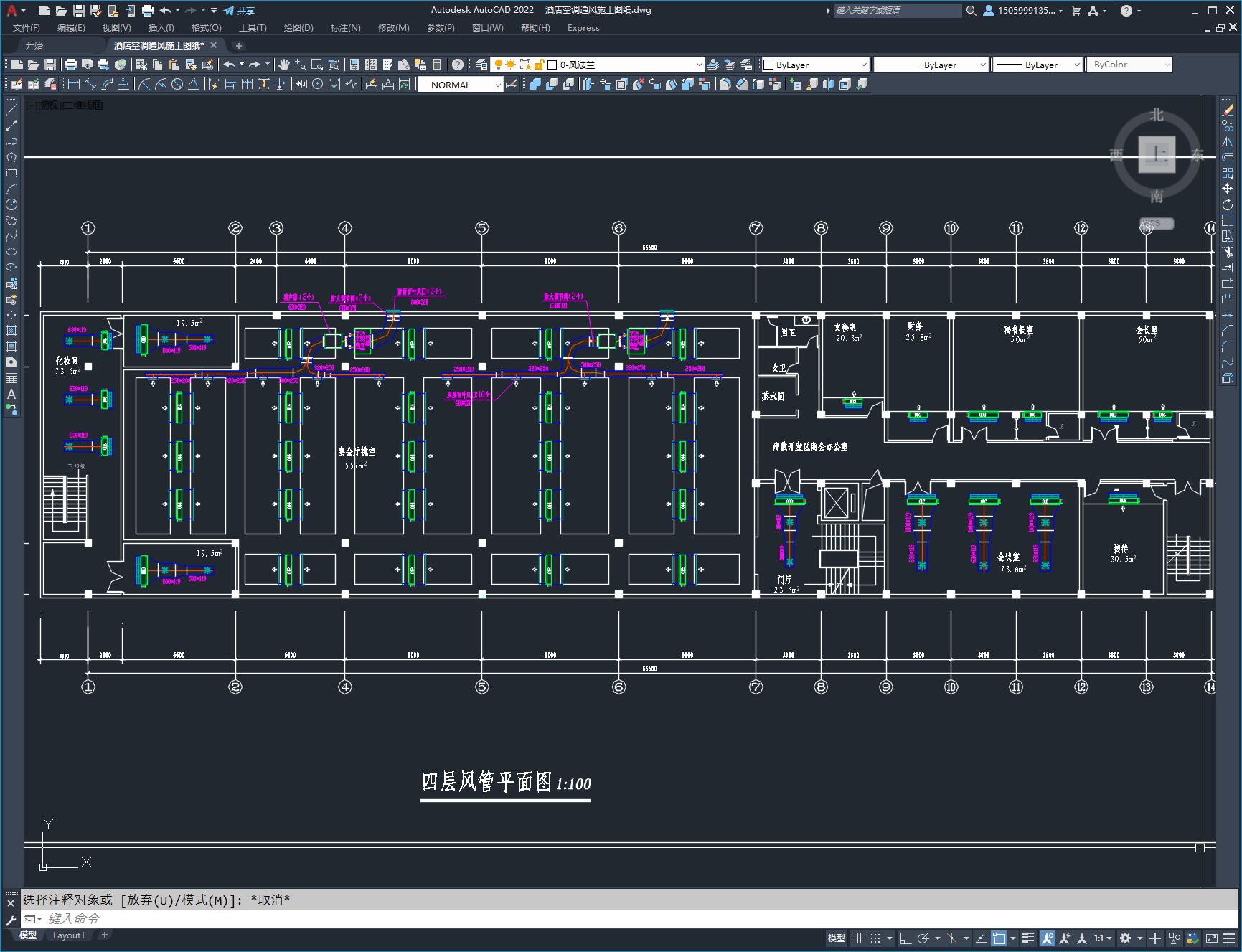

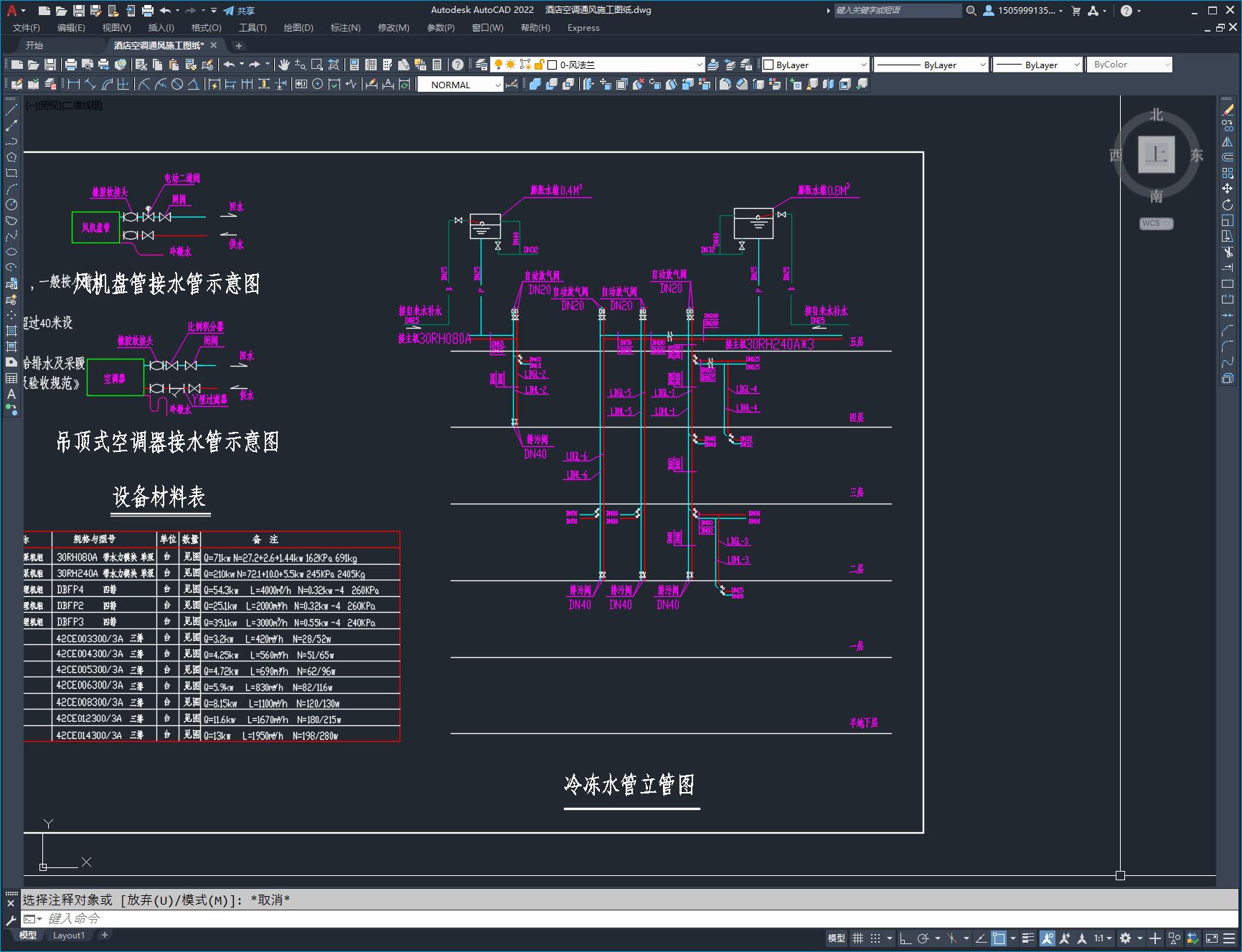

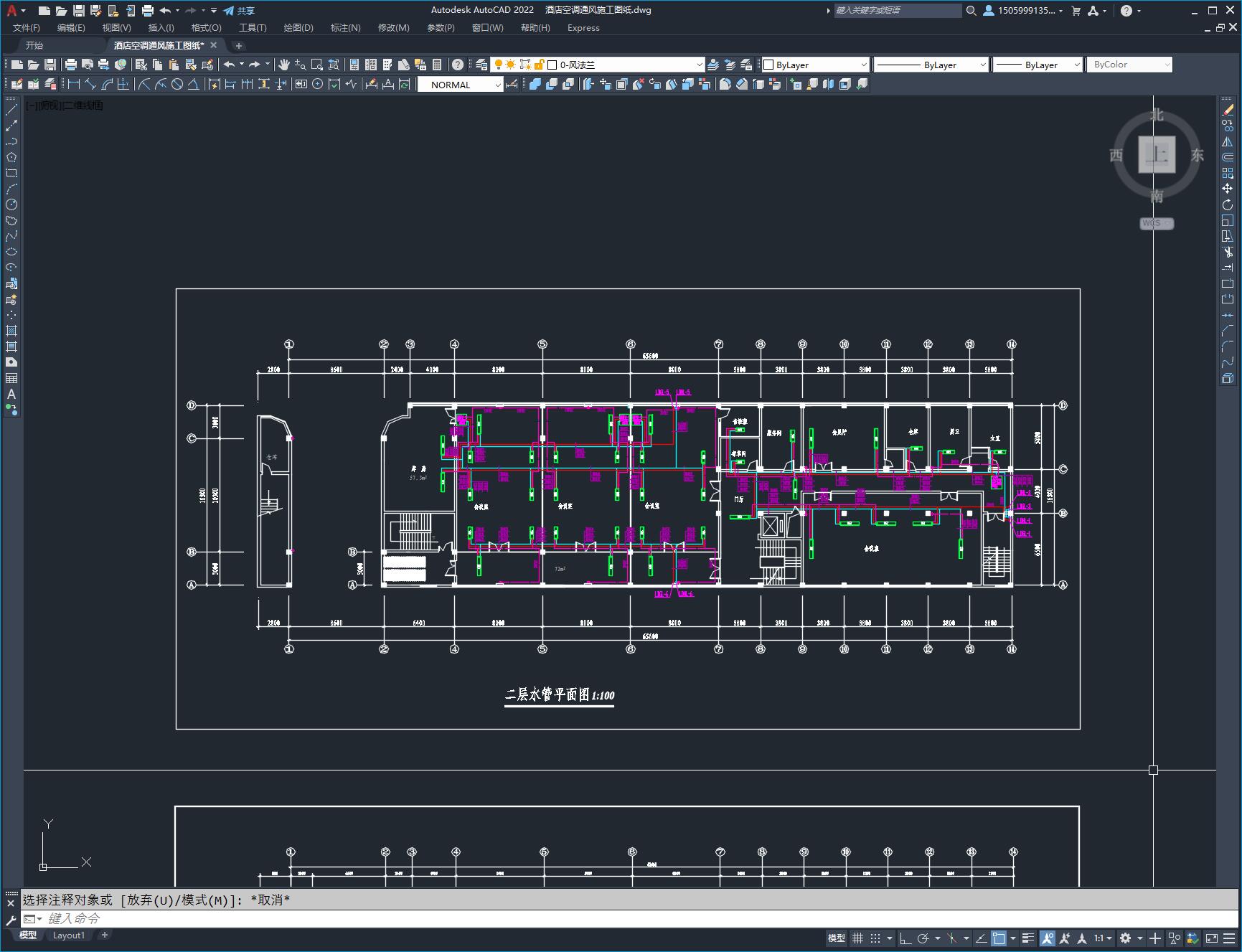

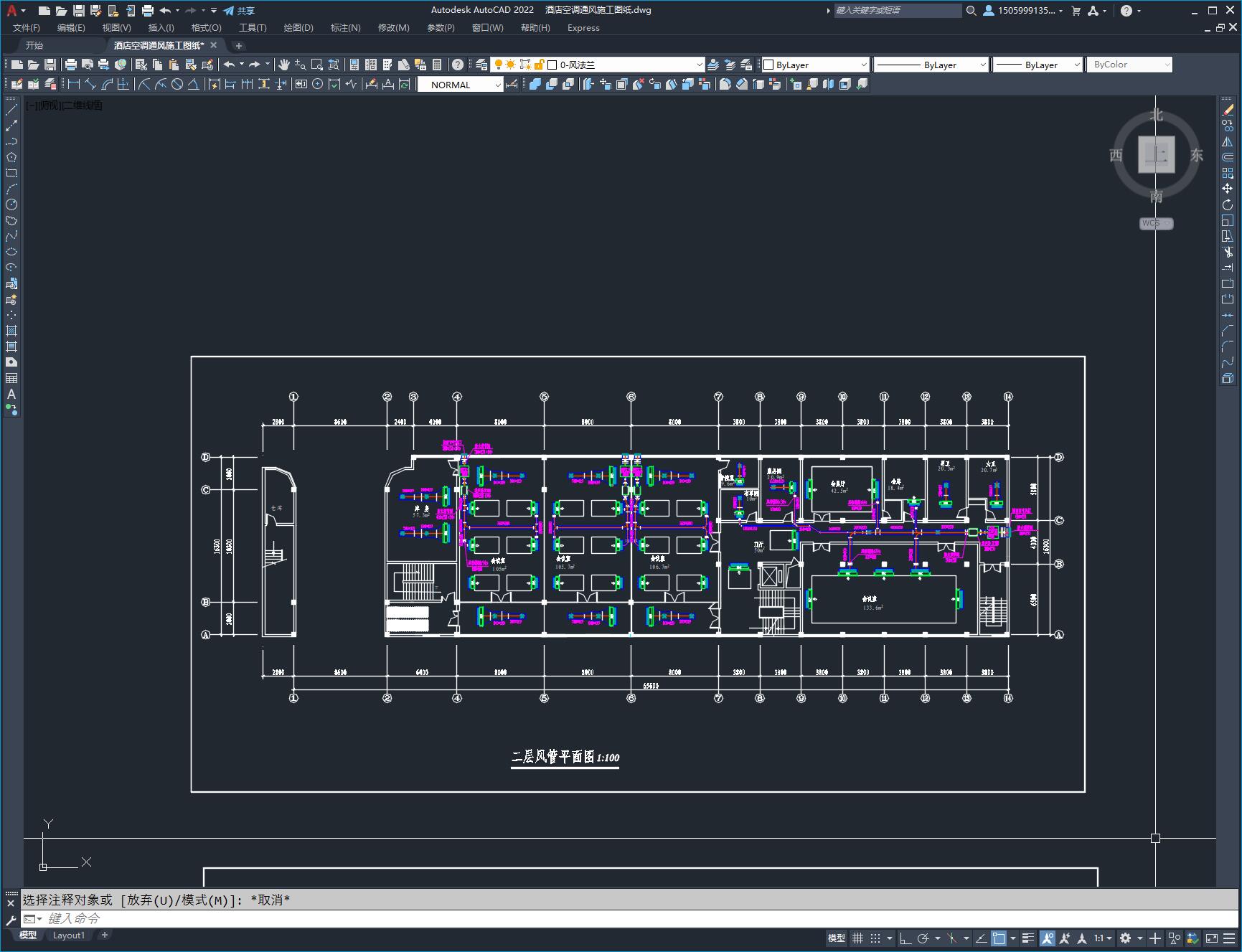

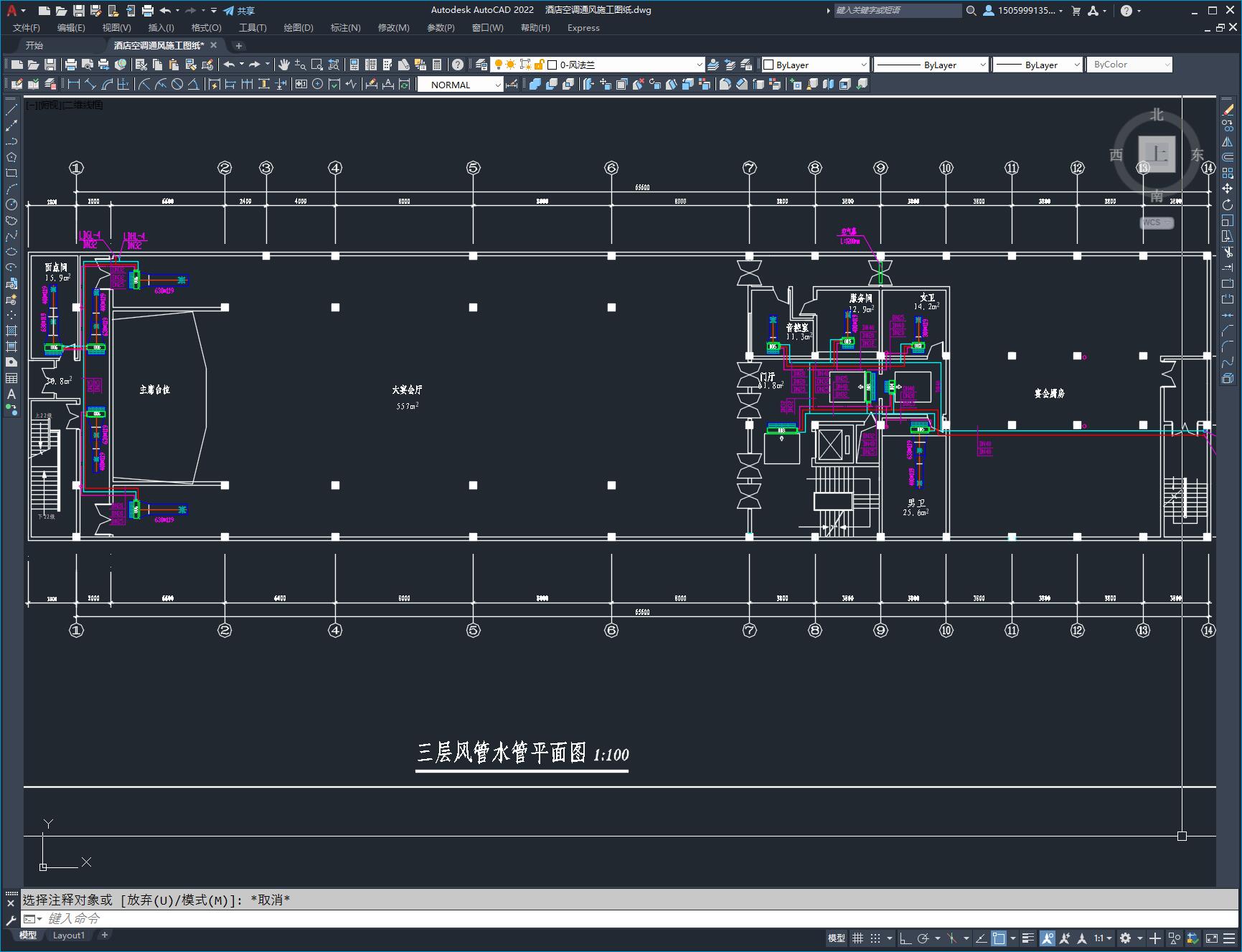

本酒楼总层四层，设空调部分为一~四层。空调方式：一层电梯厅采用风机盘管；二层会议室采用风机盘管加独立新风；三层大宴会厅采用风机盘管加独立新风；四层采用风机盘管, 单独采用一台涡旋式风冷热泵机组。本大楼一~四层大宴会厅部分采用三台开利涡旋式风冷热泵机组，型号为30RH240A，总制冷量为630KW。四层开发区商会办公室部分单独采用一台开利涡旋式风冷热泵机组，型号为30RH080A，制冷量为71KW。冷冻水管主管立管采用异程布置,水平冷冻水管采用同程布置。空调冷冻水系统膨胀水箱均设在屋面，由屋面高位水箱自动补水。本大楼采用机械排风，采用风机箱加排气扇，卫生间部分排气按10次换气次数。其它部分排气按
