山西某山庄C型住宅采暖图（ID:1286619）

建筑设施 / 建筑房屋 / 山西某山庄C型住宅采暖图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17141014819816.zip	522.56K
2	山西某山庄C型住宅采暖图.dwg	600.00K

此图纸下载需要40金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：535.11KB

所需金币：40

上传时间：2024-04-26 11:18:03

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

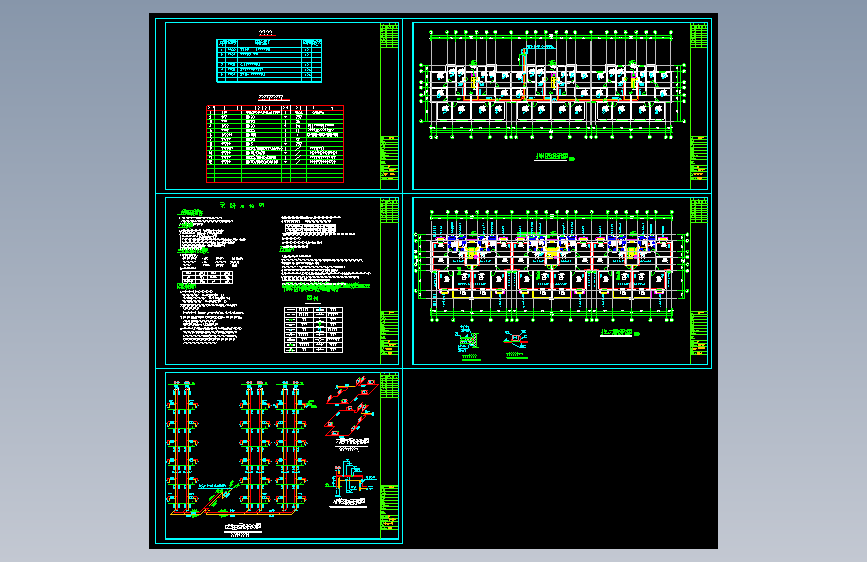

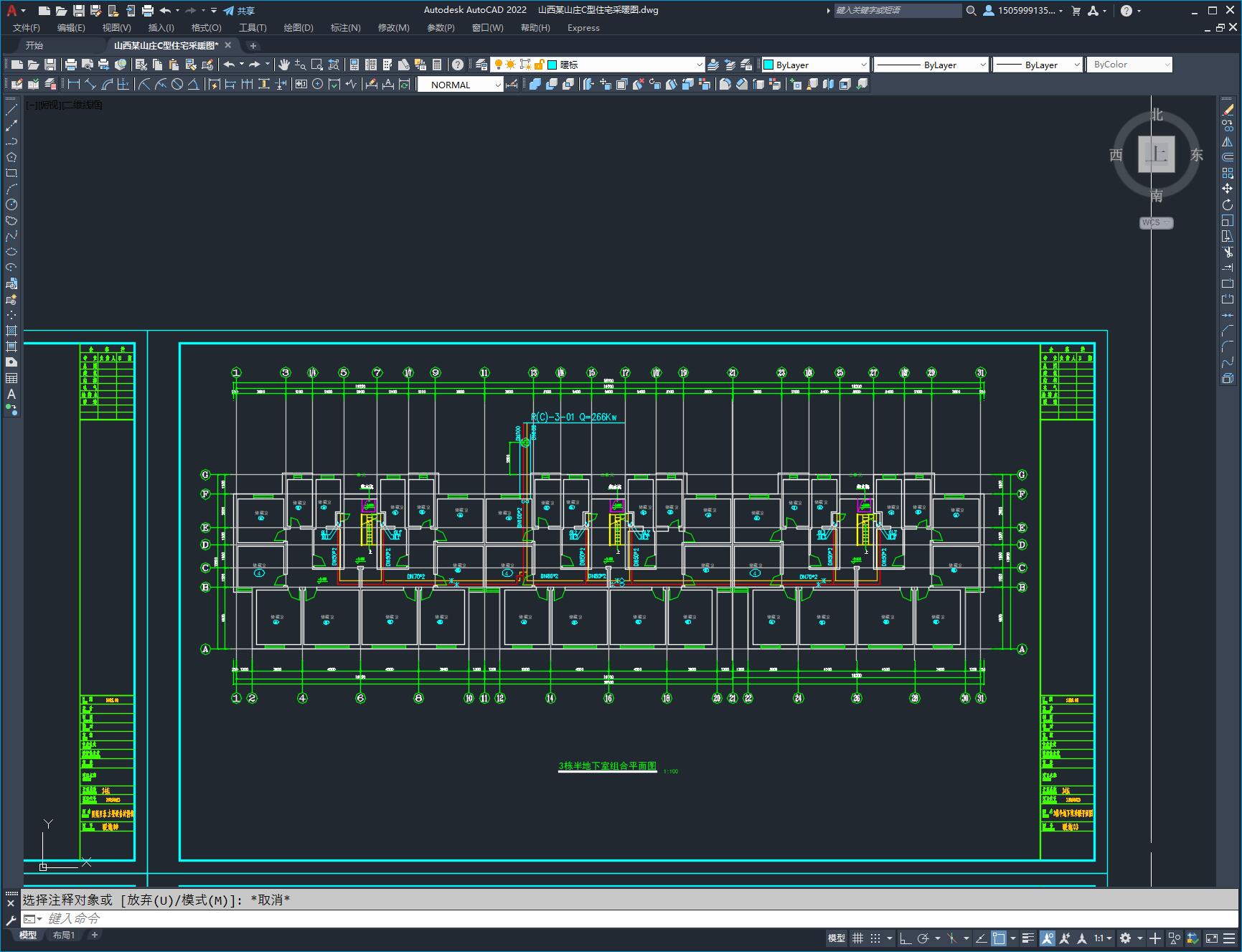

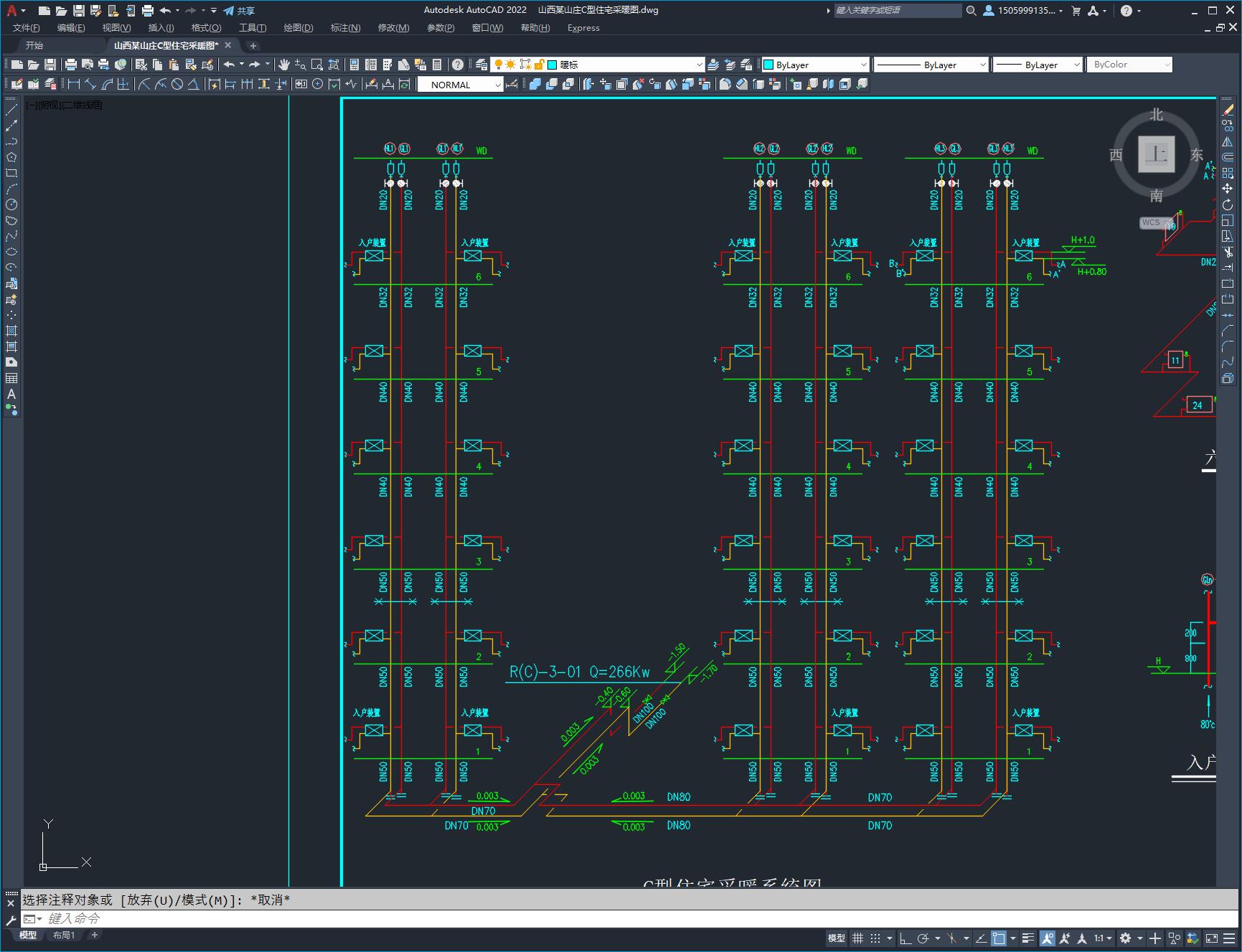

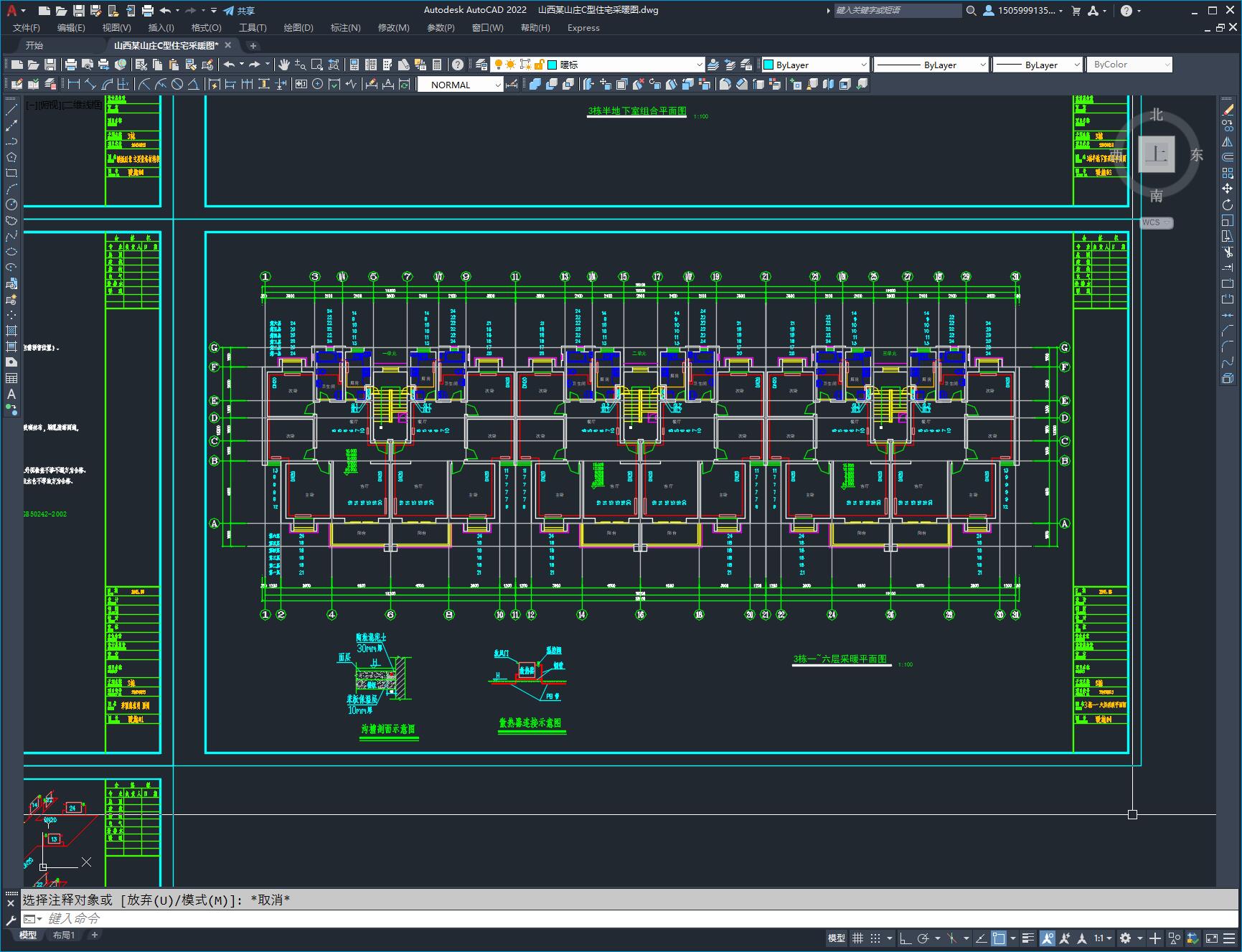

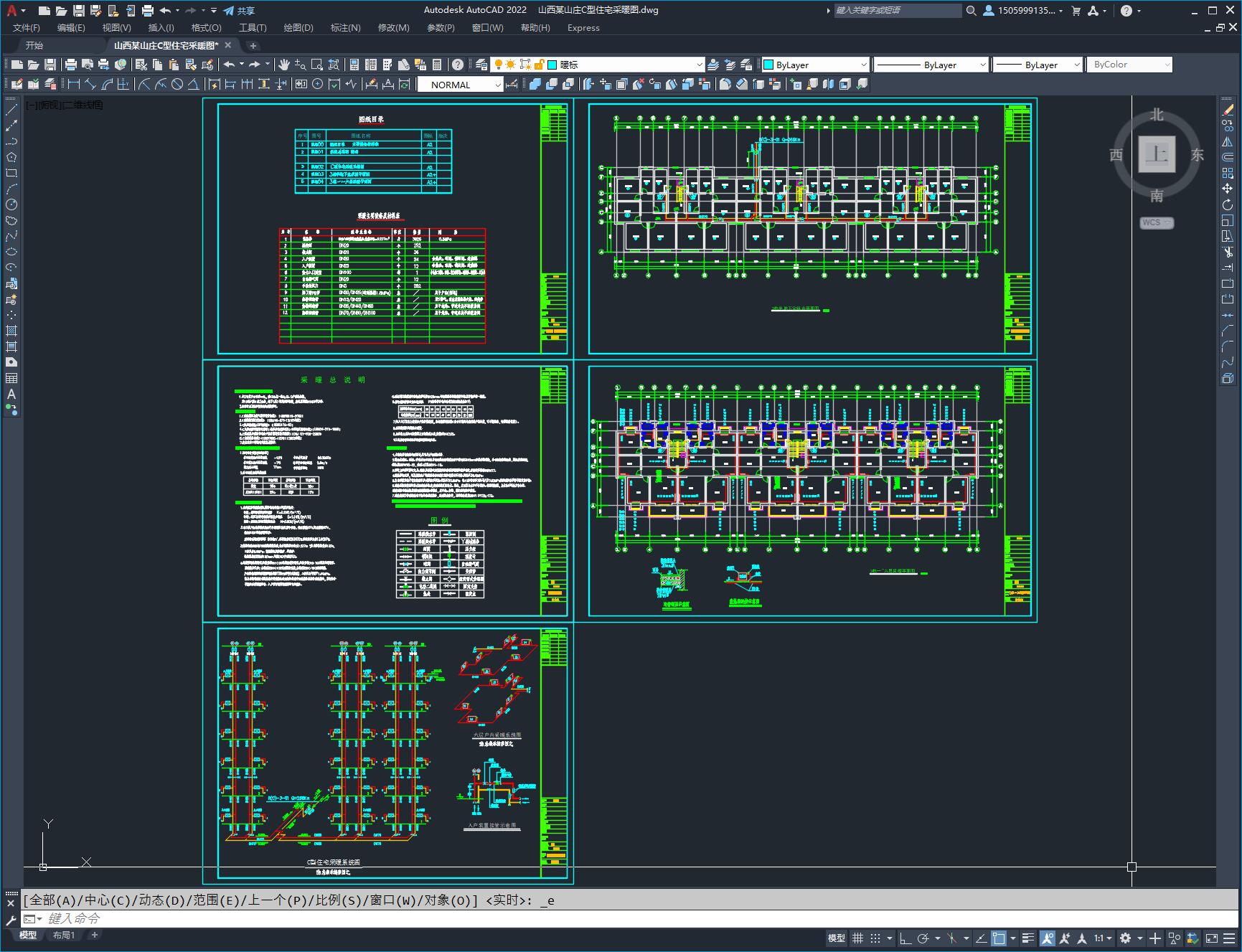

本工程位于山西省**县，为XX山庄一期A、B、C户型住宅楼，共10栋六层（地上6层，地下1层）单元式住宅楼，建筑总面积55409平方米。本设计为3栋住宅楼内的采暖设计。本工程户内采暖系统为水平串连跨跃系统,集中供热，供水温度80°c,回水温度60°c，热水由本小区锅炉房提供。建筑物:3栋建筑面积 5090m ,采暖热负荷为307Kw,系统总阻力为13.92KPa.散热器选用四柱760型铸铁散热器,每片的散热面积为0.237m ,每片的散热量为139w, 工作压力0.5MPa。
