某综合厂房采暖、通风和除尘系统设计图
（ID:1299920）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 某综合厂房采暖、通风和除尘系统设计图.dwg | 1.38M |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：1299920
图纸格式：dwg
文件大小：1.24M
所需金币：50
上传时间：2024-04-28 08:59:26
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介

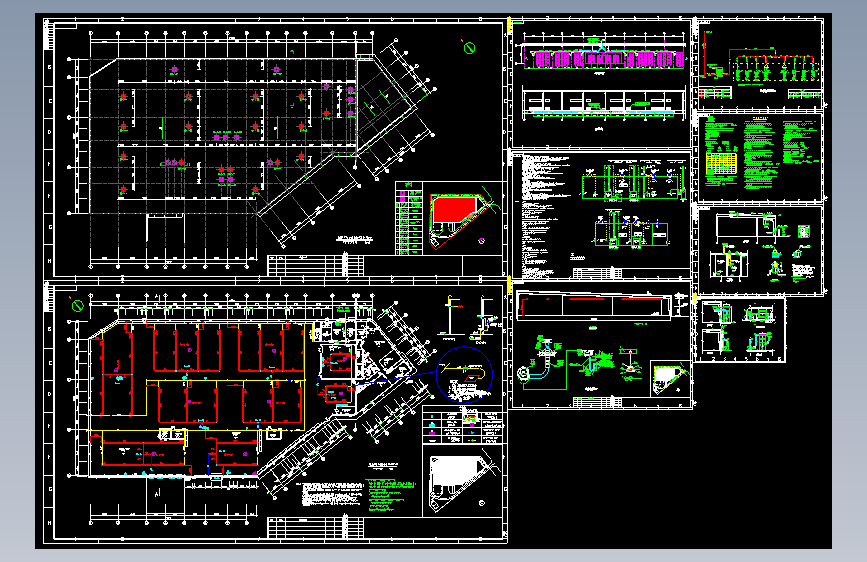

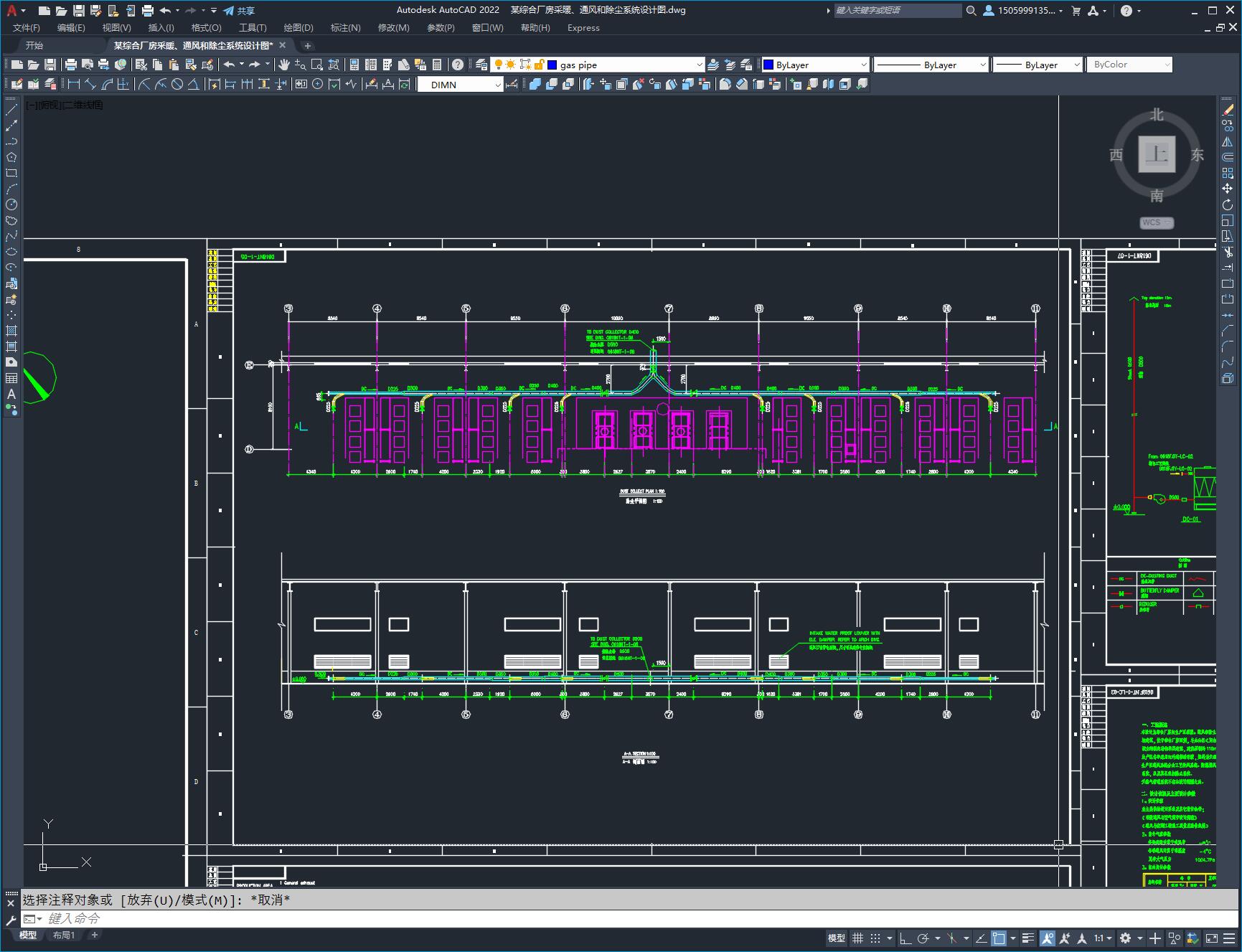

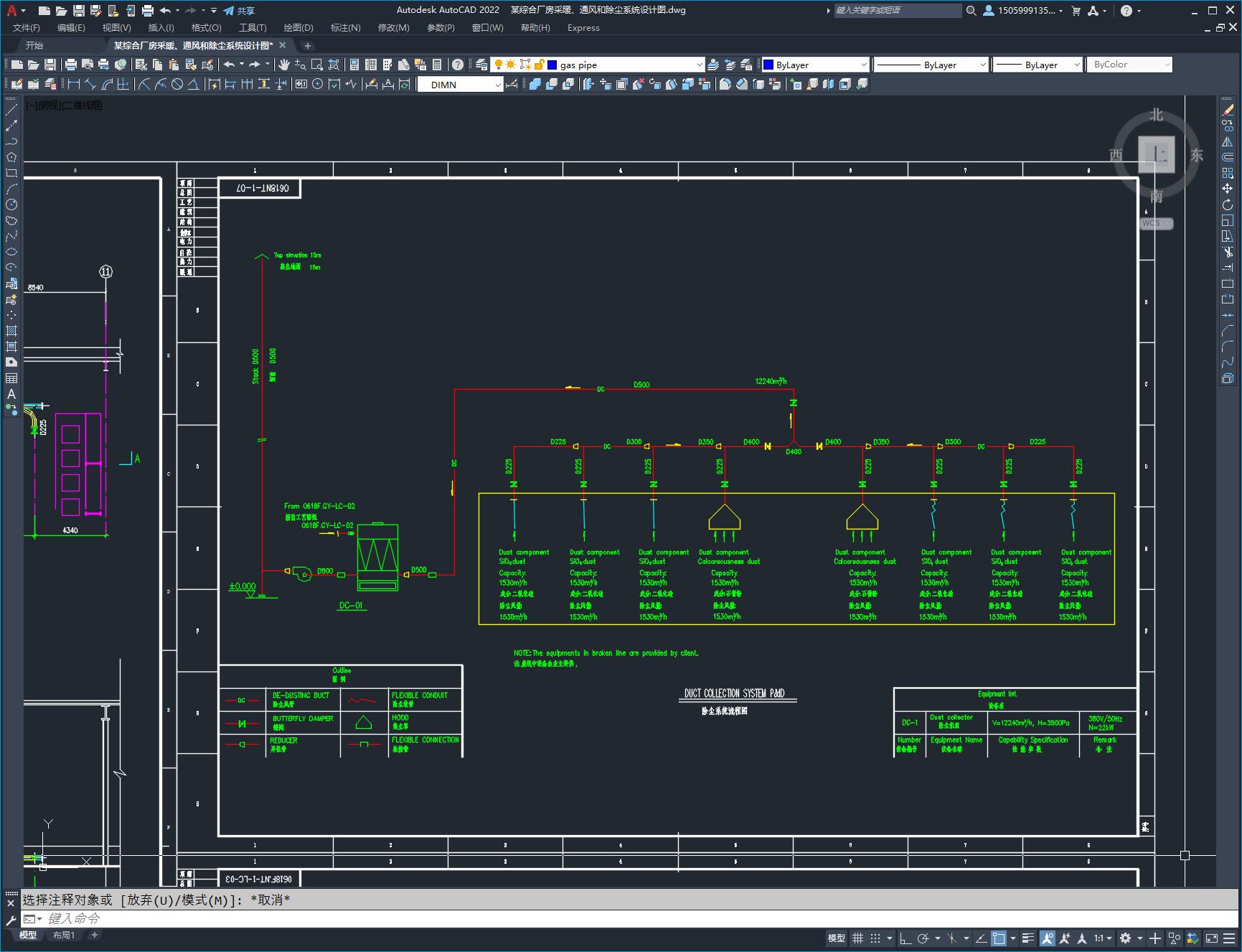

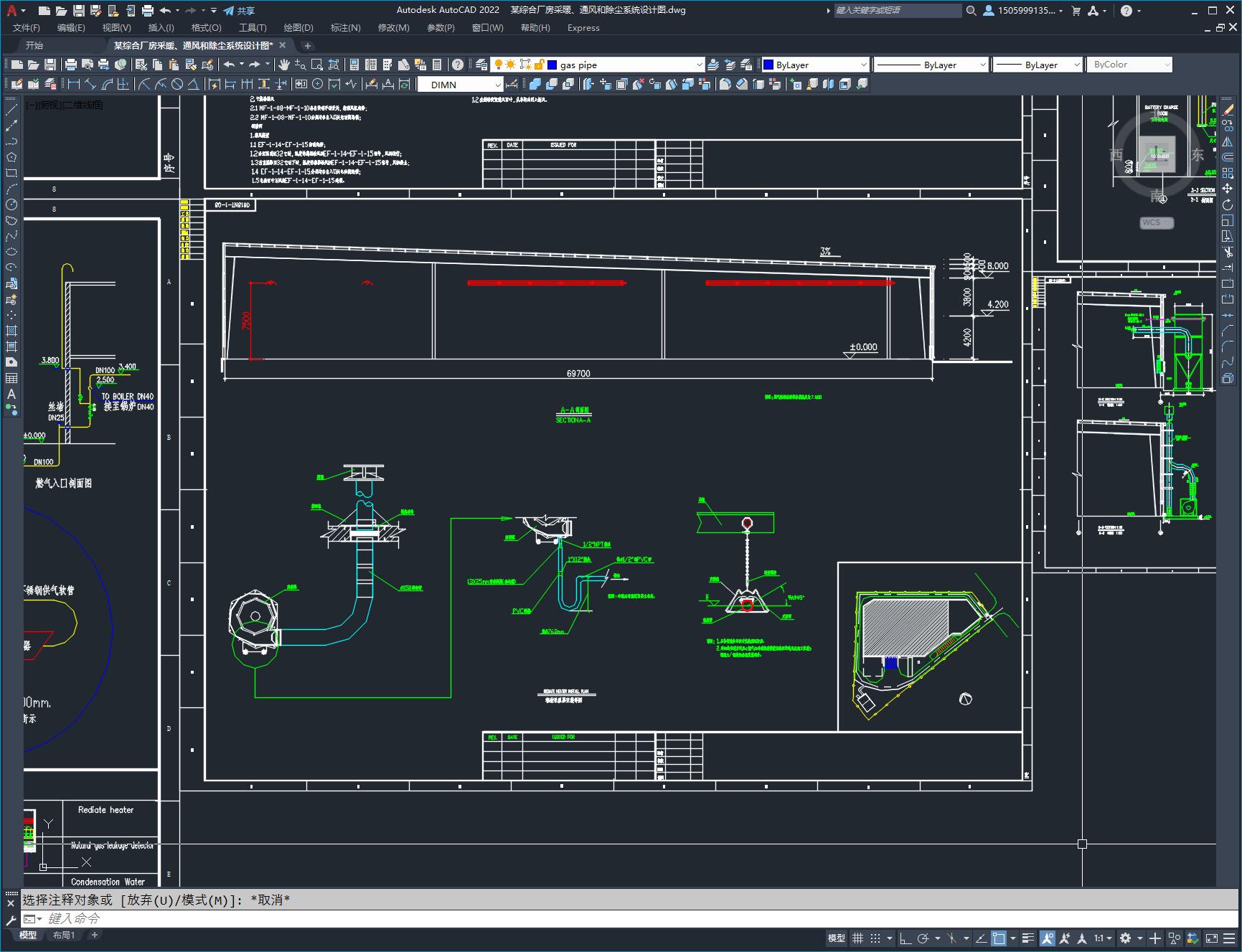

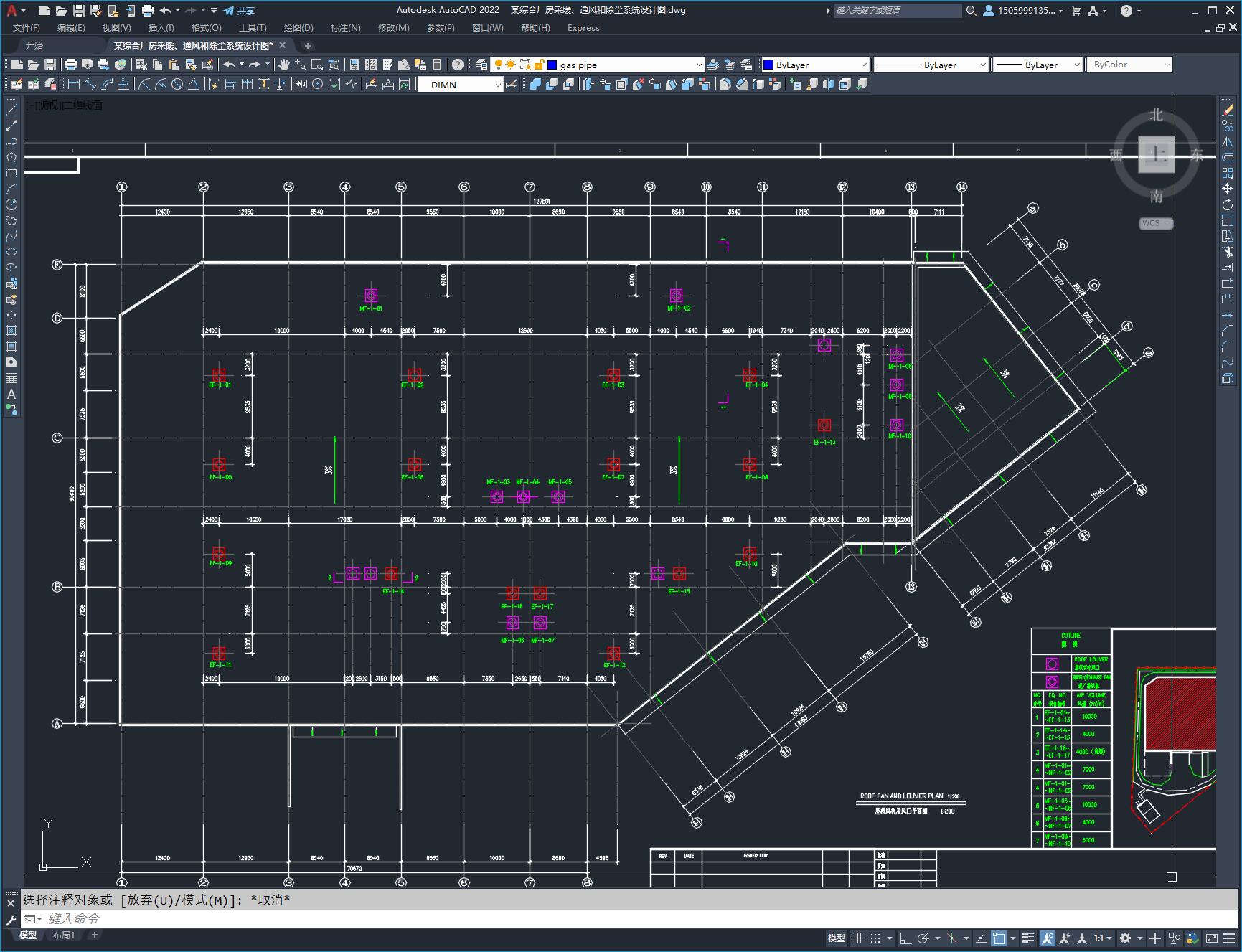

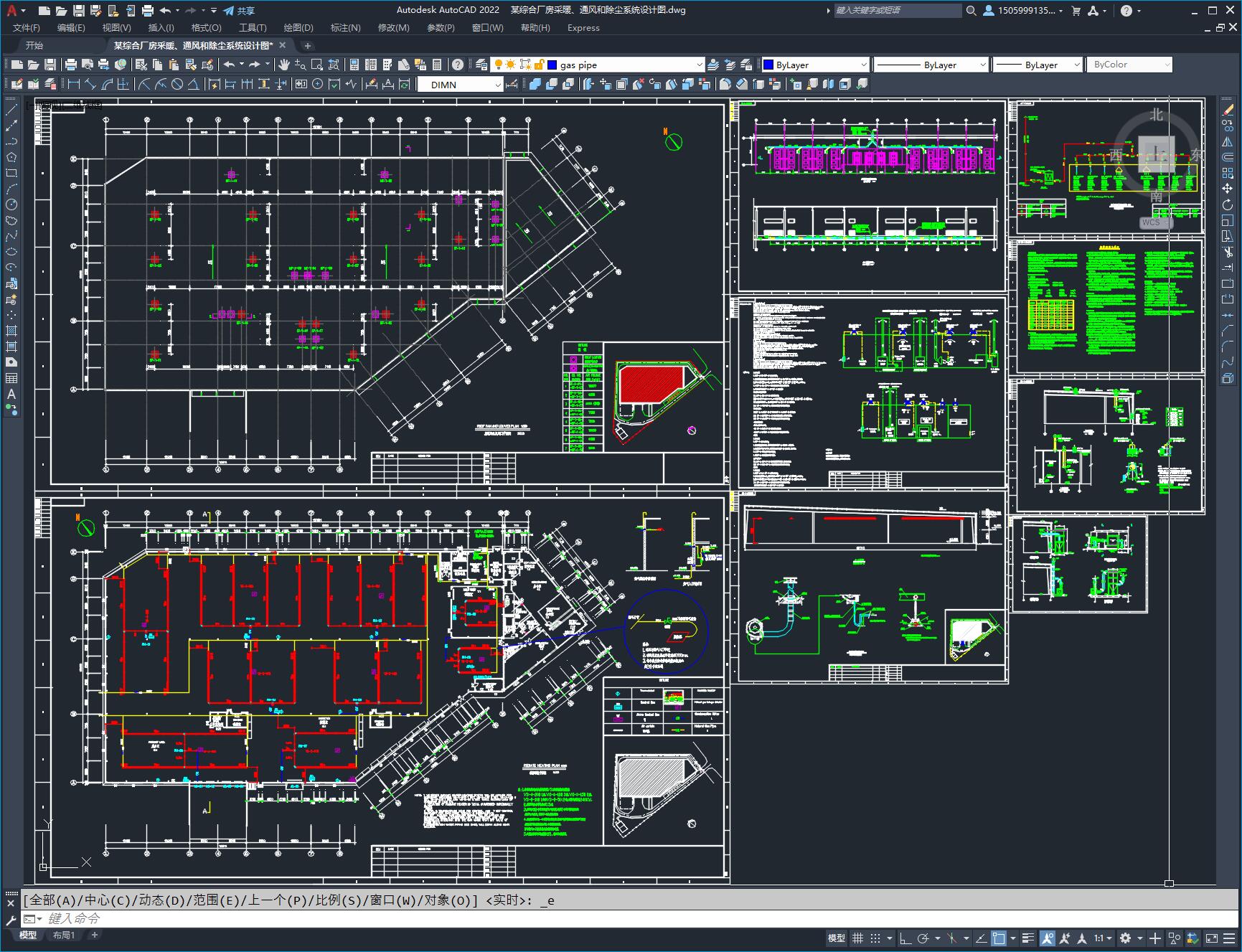

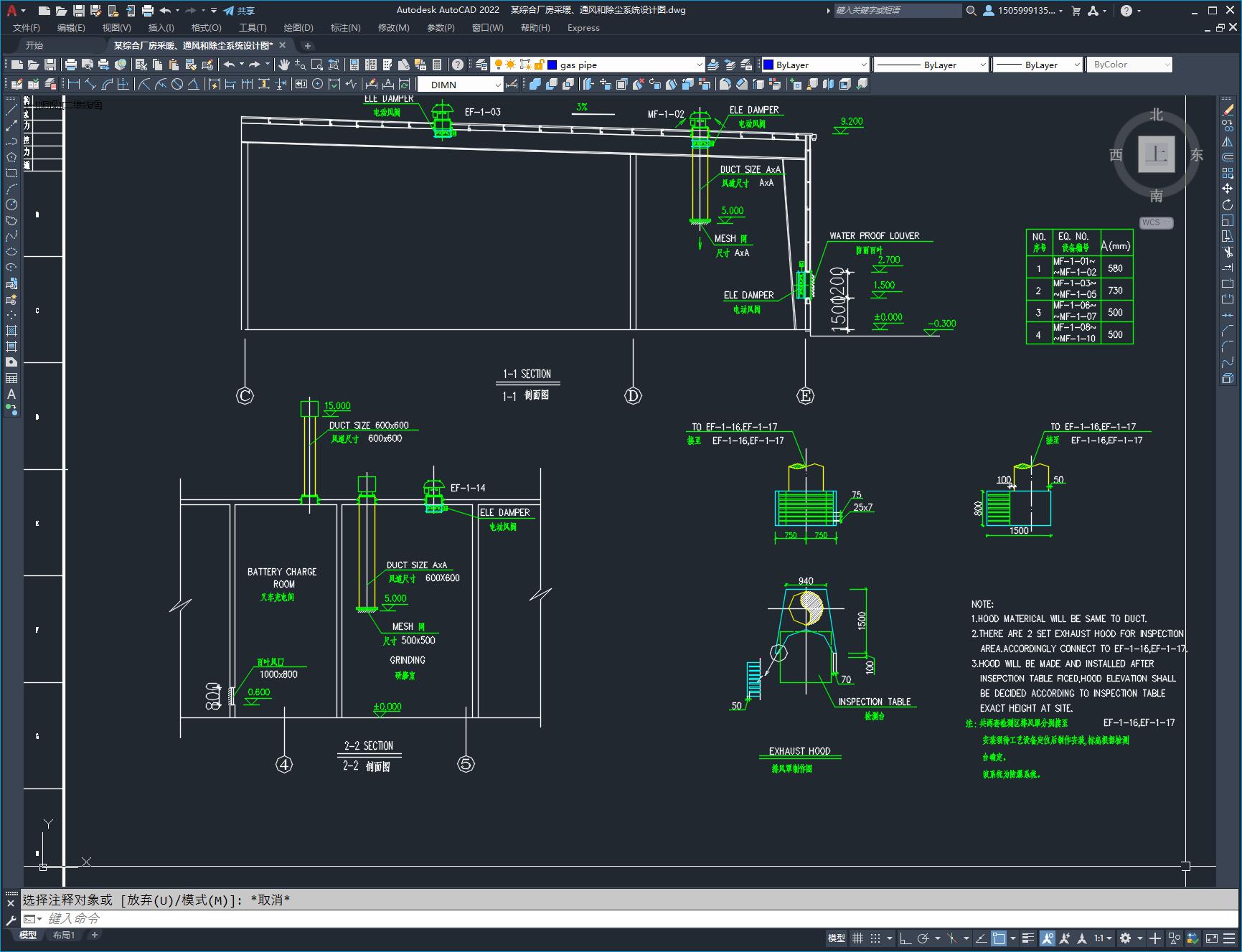

本设计为综合厂房内生产区采暖、通风和除尘系统设计及水泵房采暖设计。生产区为单层钢结构建筑，位于综合厂房西侧，与办公区之间由防火墙隔开，总建筑面积约7400m2。水泵房为独立的框架结构单层建筑，建筑面积约110m2。生产区冬季采用红外线辐射采暖，燃料为天然气。水泵房由于远离热源，冬季采用电暖气供热。生产区通风系统分为工艺补风系统、防爆排风系统、排除余热余湿的全面通风系统和事故排风系统，以及真孔吸扫除尘系统。
