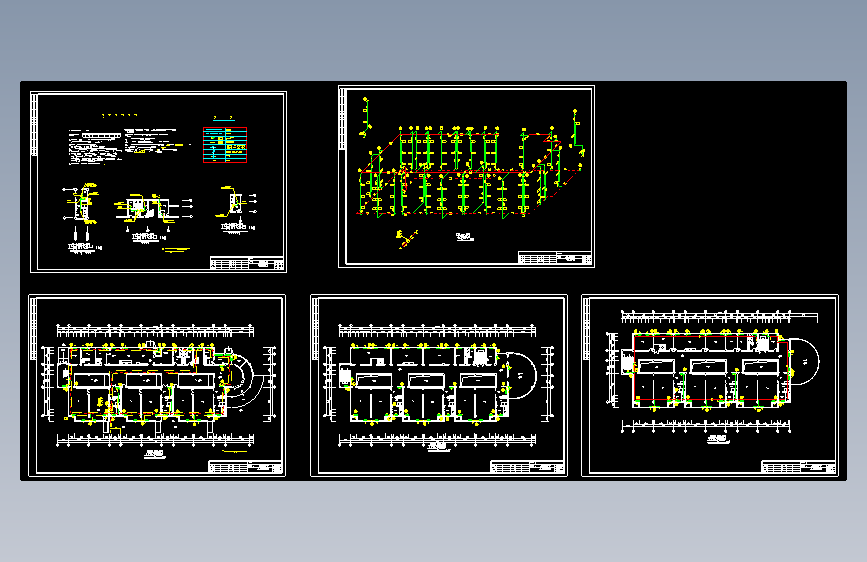

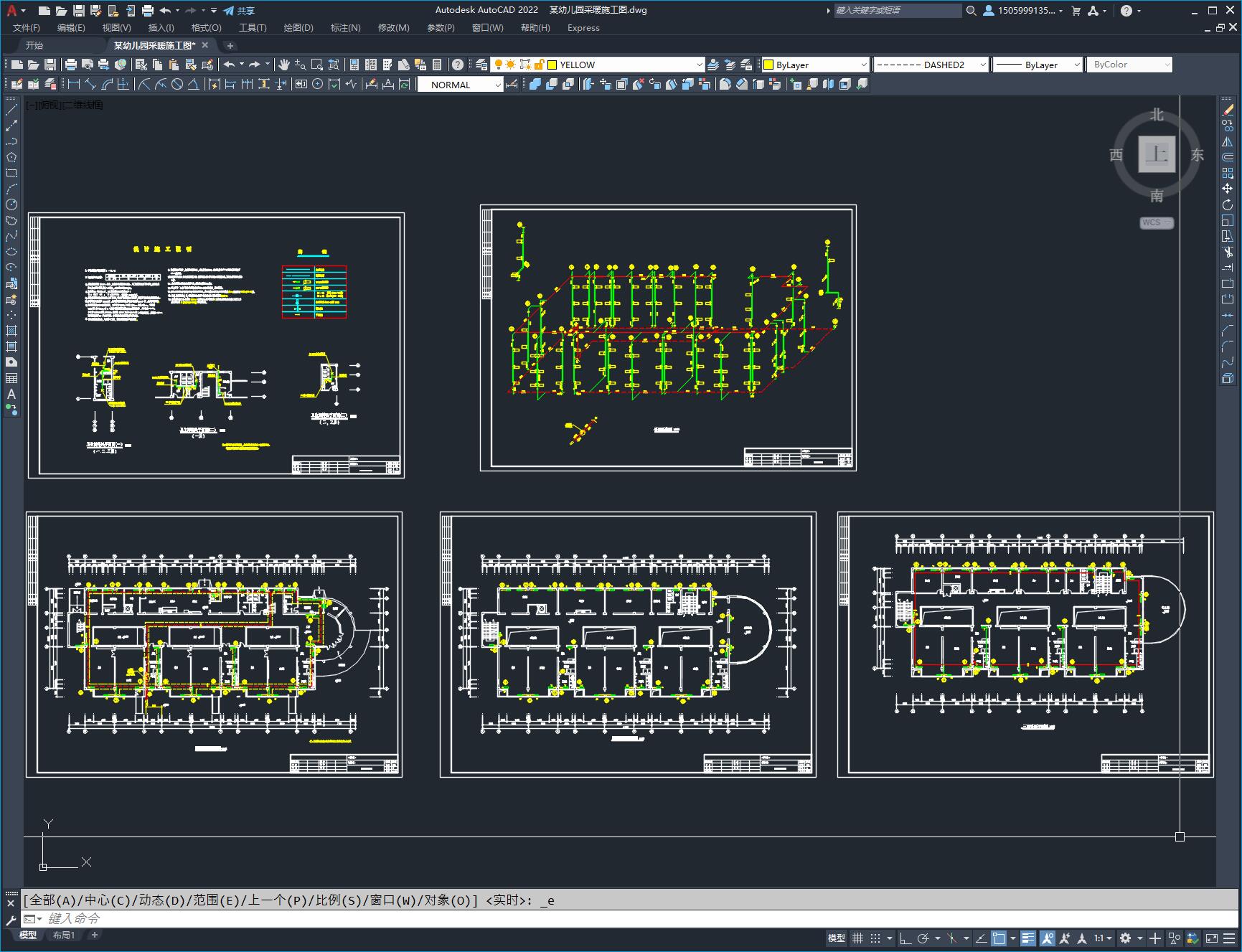

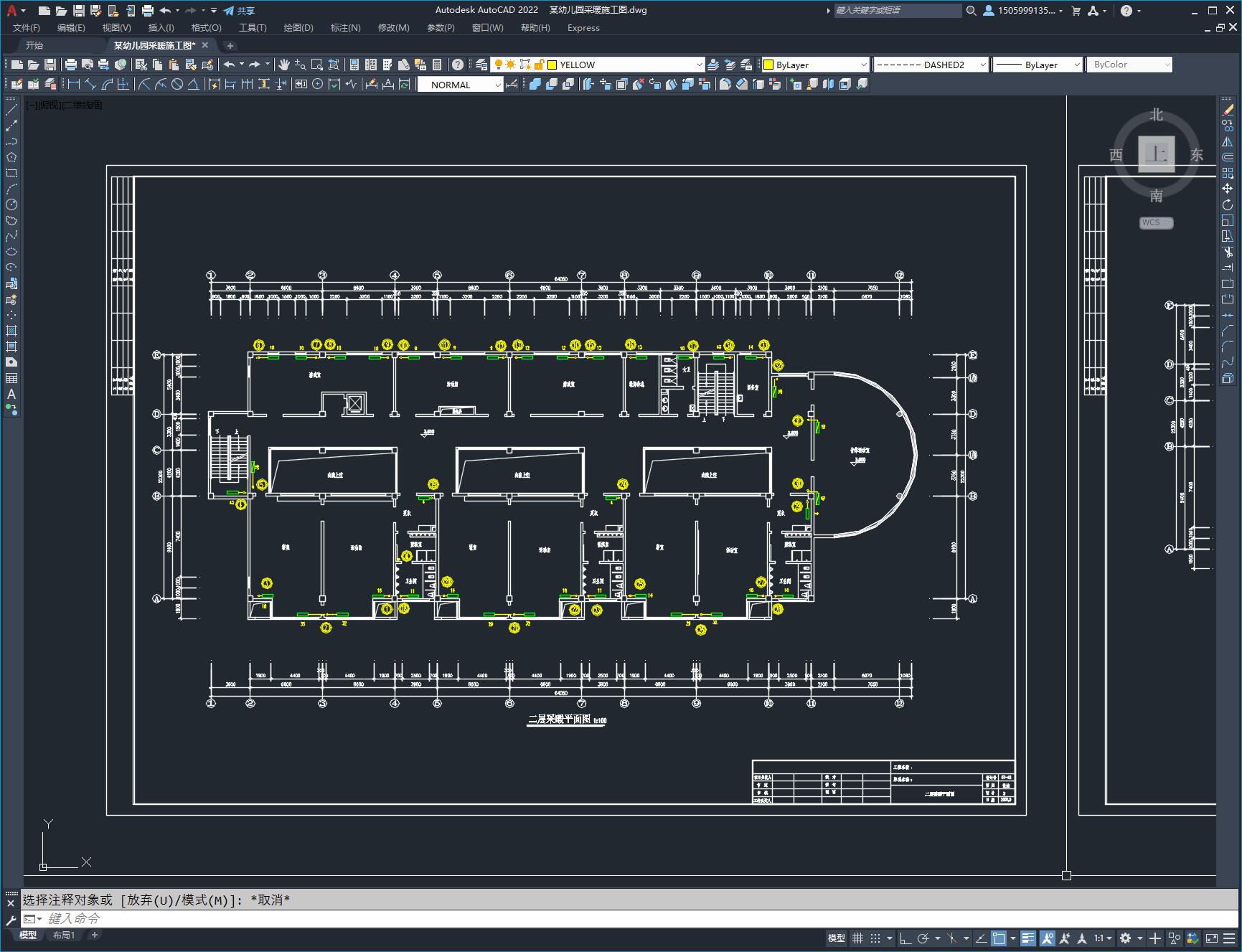

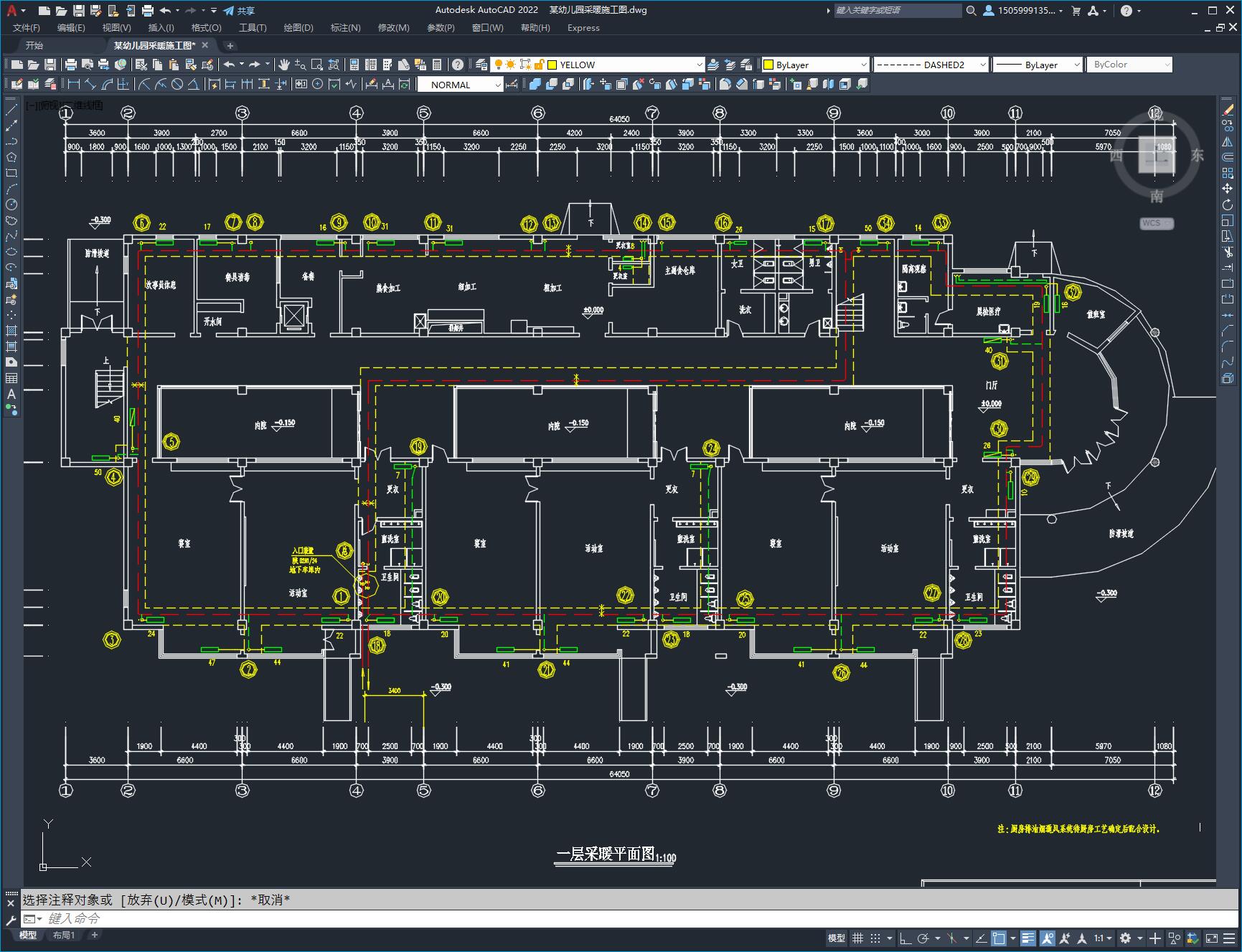

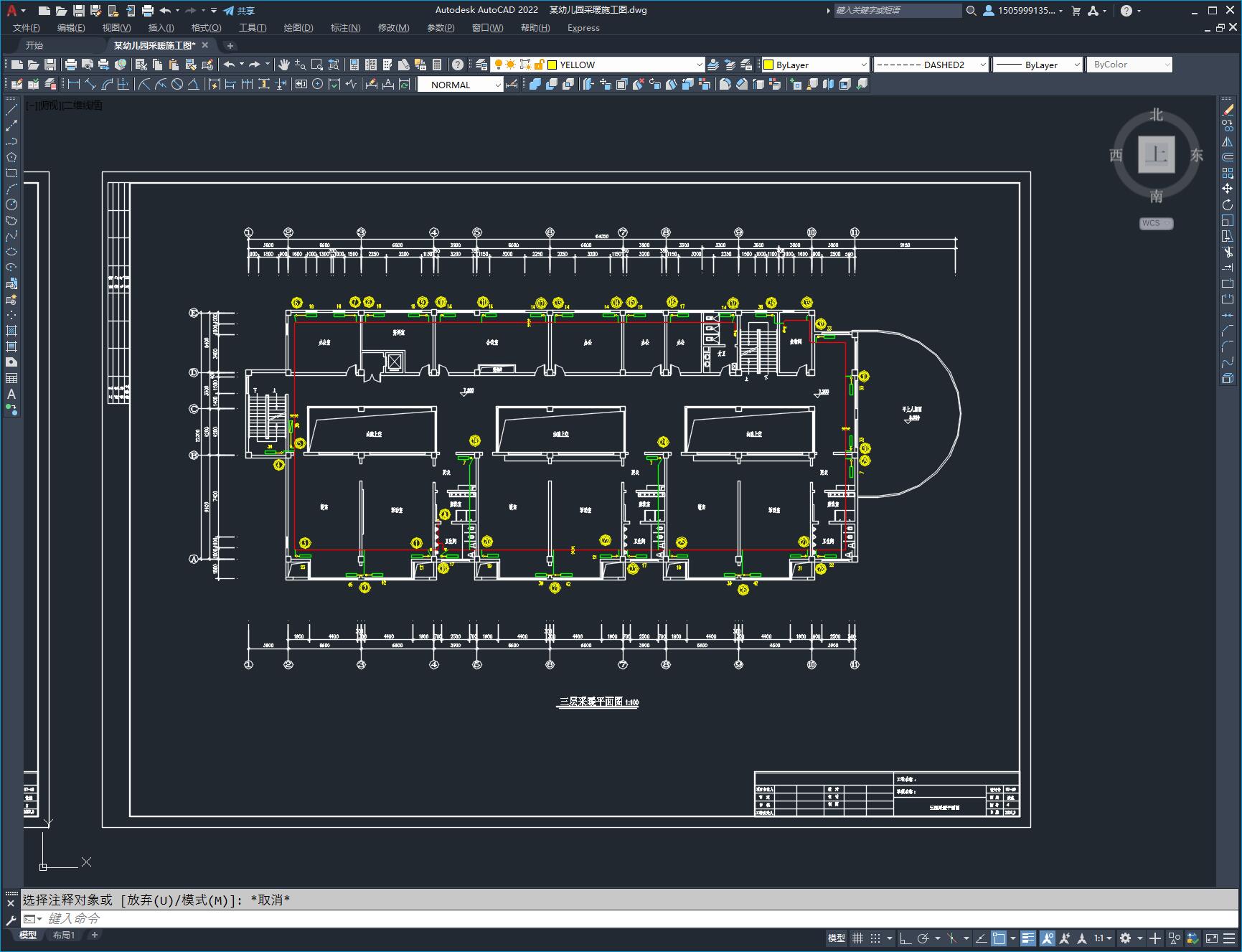

某幼儿园采暖施工图
（ID:1311211）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 某幼儿园采暖施工图.dwg | 736.31K |
此图纸下载需要35金币
立即下载
发布者
模型信息
图纸ID：1311211
图纸格式：dwg
文件大小：527.66KB
所需金币：35
上传时间：2024-04-29 12:22:56
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介
采暖热媒采用80/60 °c热水 ,由室外锅炉房集中供应。入口装置设在地下车库内,选用自力式压力控制阀带热量表入口装置，施工详见陕02N1/24。

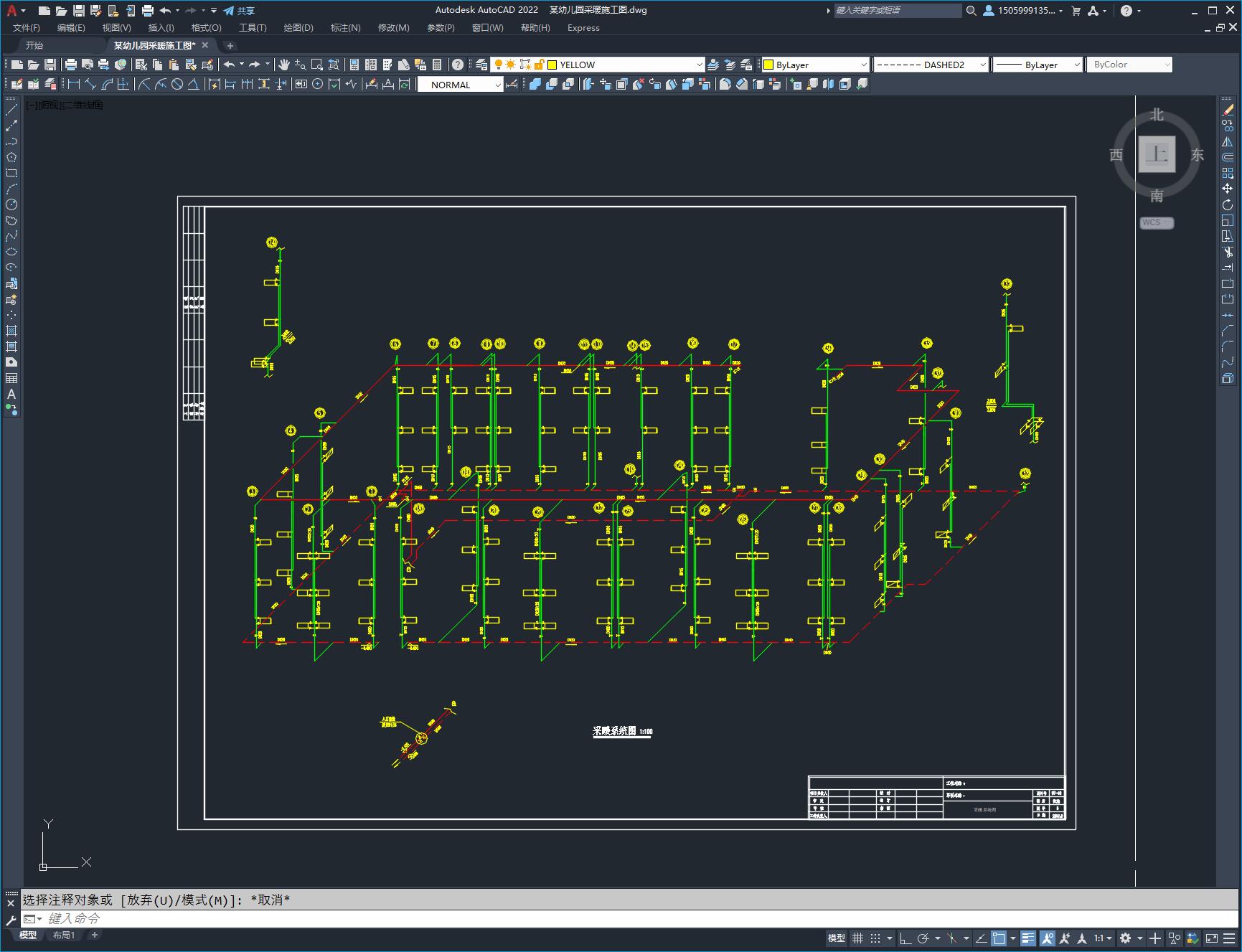

采暖系统形式为双管垂直上供下回式,供水干管敷设在三层梁下,回水干管敷设在底层地沟内。
散热器选用SGZ405型散热器，工作压力1.2MPa,中心距500mm,高度585mm。
