全套采暖热交换站设计施工图纸（ID:1311273）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17143654803326.zip | 481.81K |
| 2 | 全套采暖热交换站设计施工图纸.dwg | 749.00K |
此图纸下载需要35金币
立即下载
发布者
辛奇迹
创作: 2477
粉丝: 8
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：493.37KB
所需金币：35
上传时间：2024-04-29 12:38:01
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
图纸简介

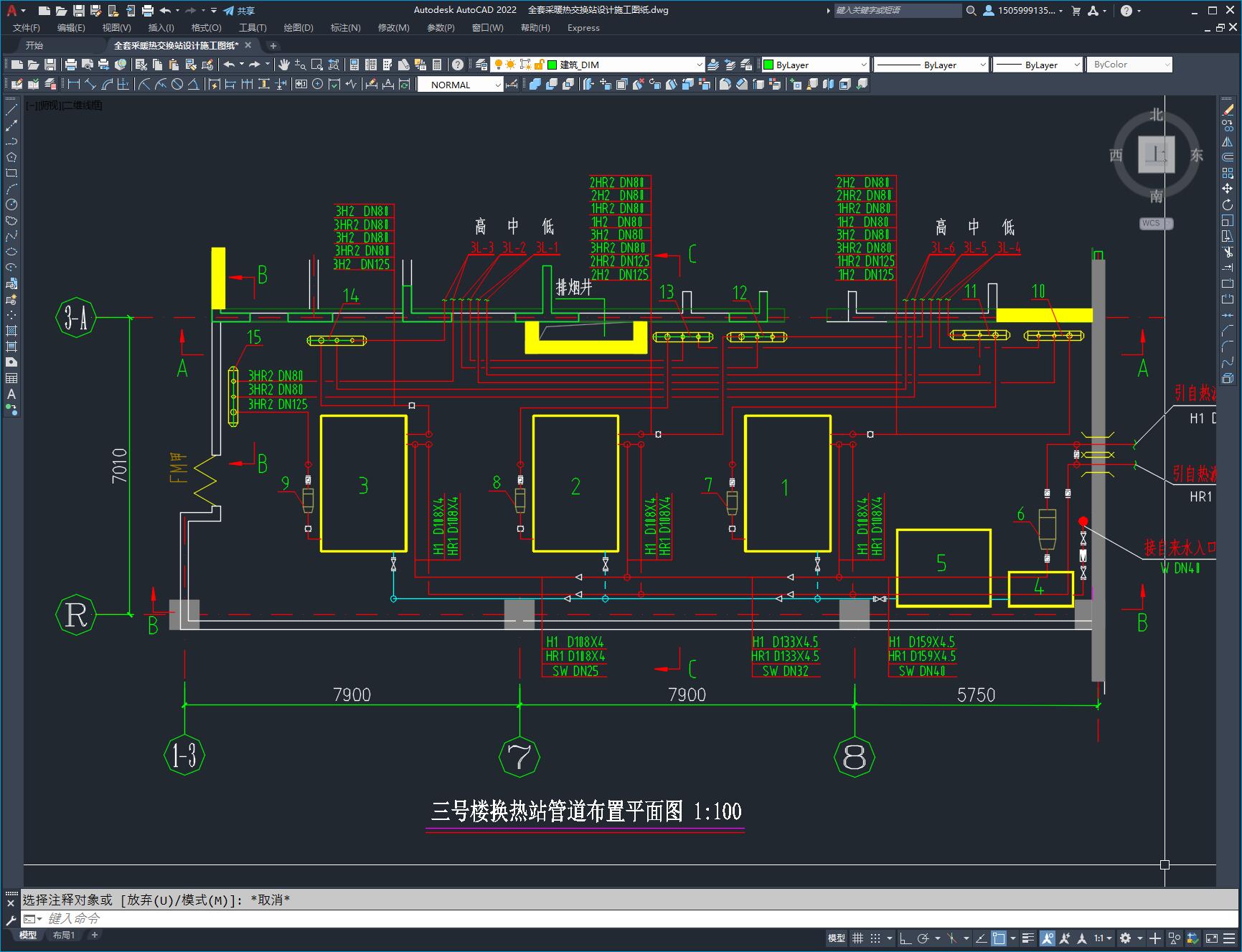

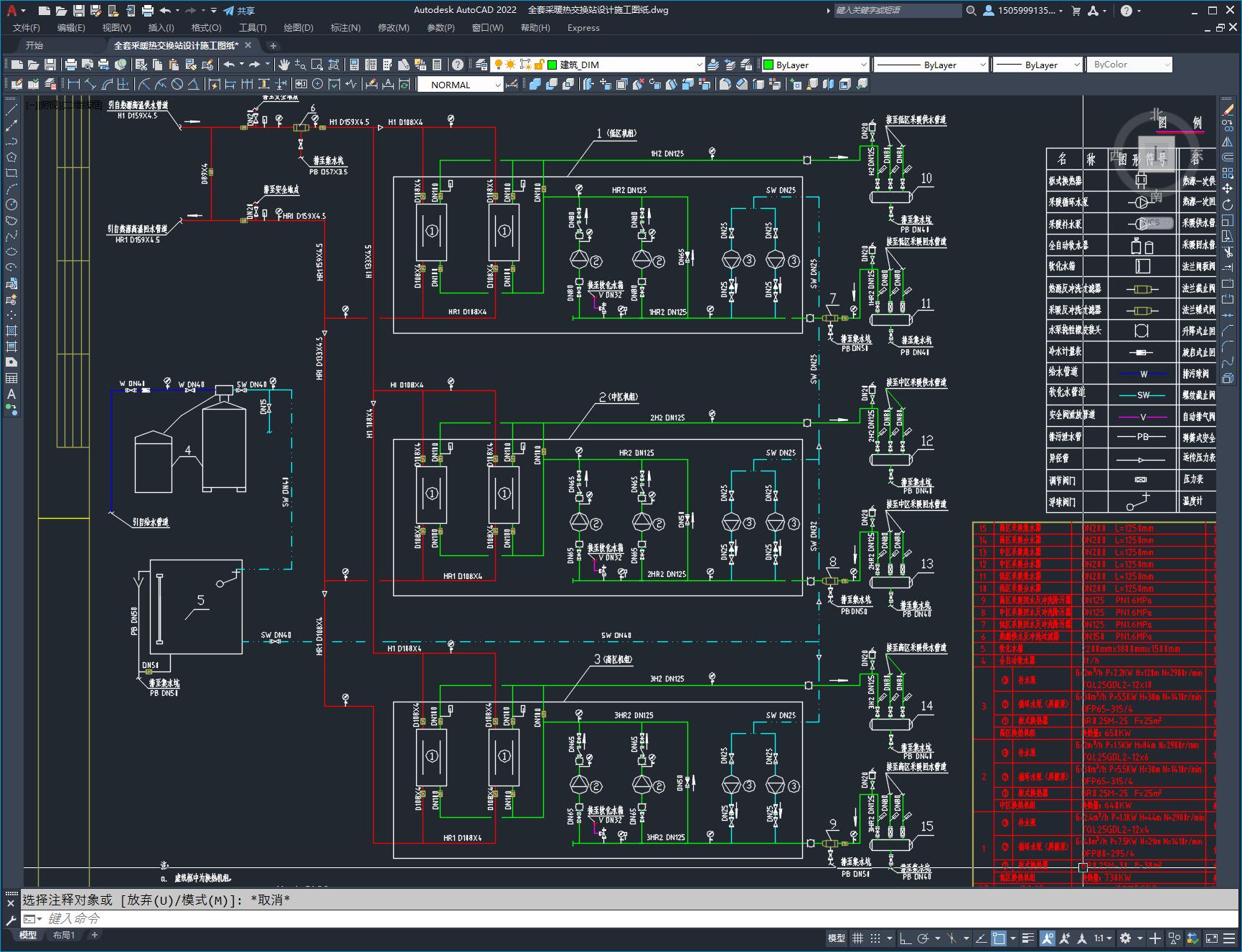

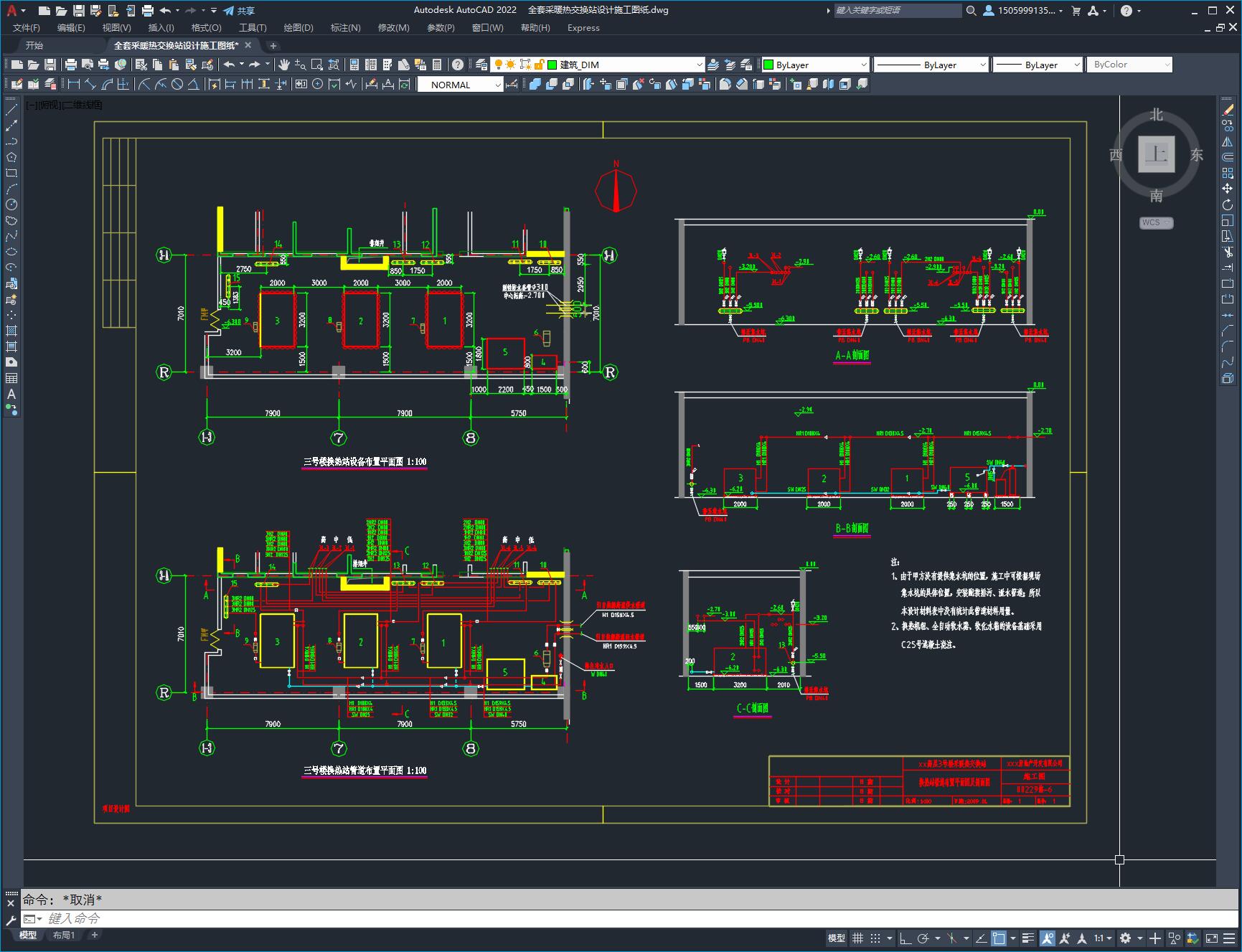

本设计图纸为一个高层住宅楼采暖热交换站的施工图纸，系统分低、中、高3个。
一次热源为热力厂集中供热管网提供的高温热水，供水温度100°C，回水温度70°C工作压力1.6MPa；通过换热设备交换后产出二次采暖低温热水，供水温度80°C，回水温度60°C。低区工作压力0.6MPa；中区工作压力0.8MPa；高区工作压力1.2MPa。
