某市农业合作联社办公楼暖通设计图
（ID:1311278）
改图/画图

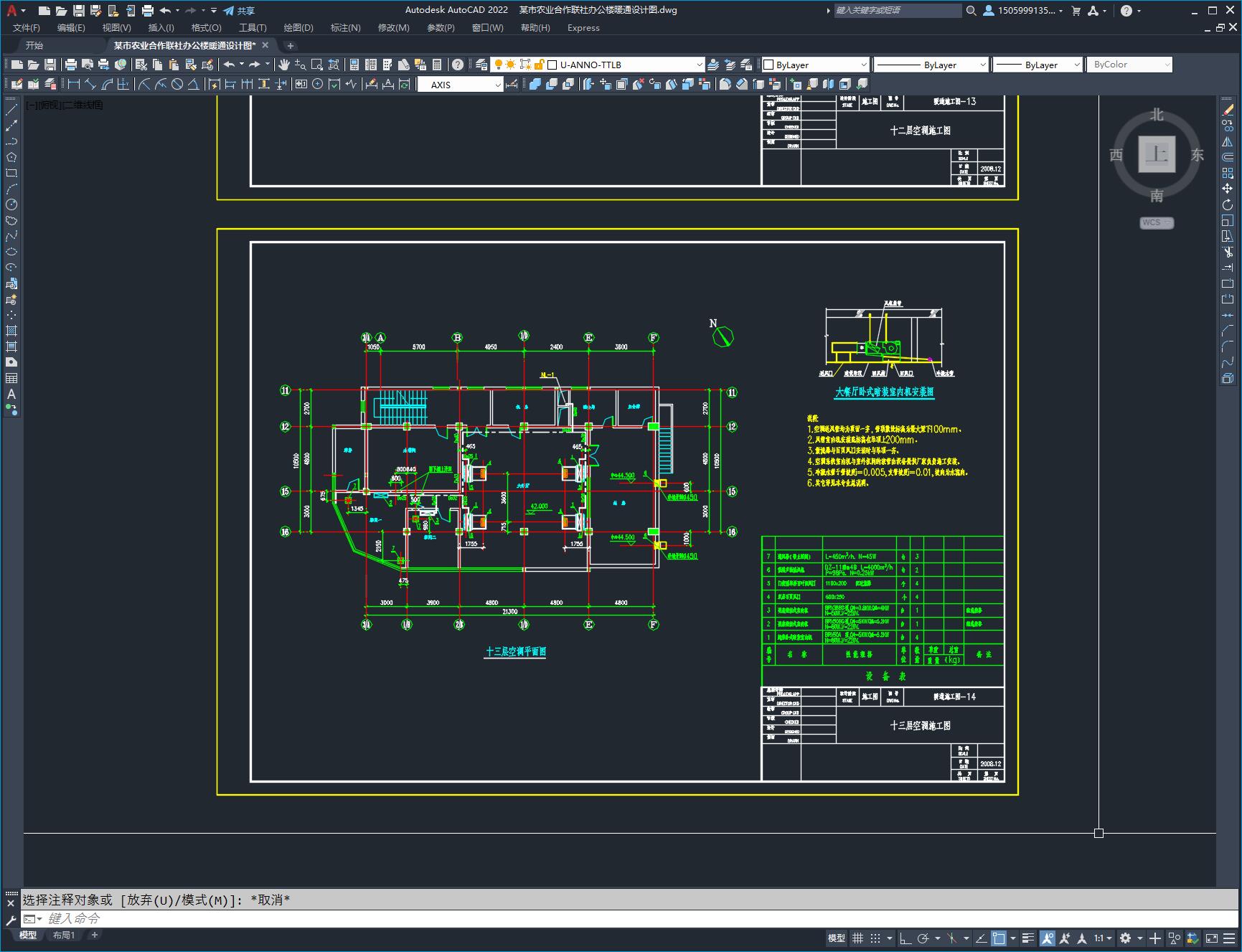

截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 某市农业合作联社办公楼暖通设计图.dwg | 2.19M |
此图纸下载需要75金币
立即下载
发布者
模型信息
图纸ID：1311278
图纸格式：dwg
文件大小：1.86M
所需金币：75
上传时间：2024-04-29 12:43:05
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介
本设计为XX市农业合作联社办公楼。设计包括配和办公楼装修改造的采暖、通风空调设计。

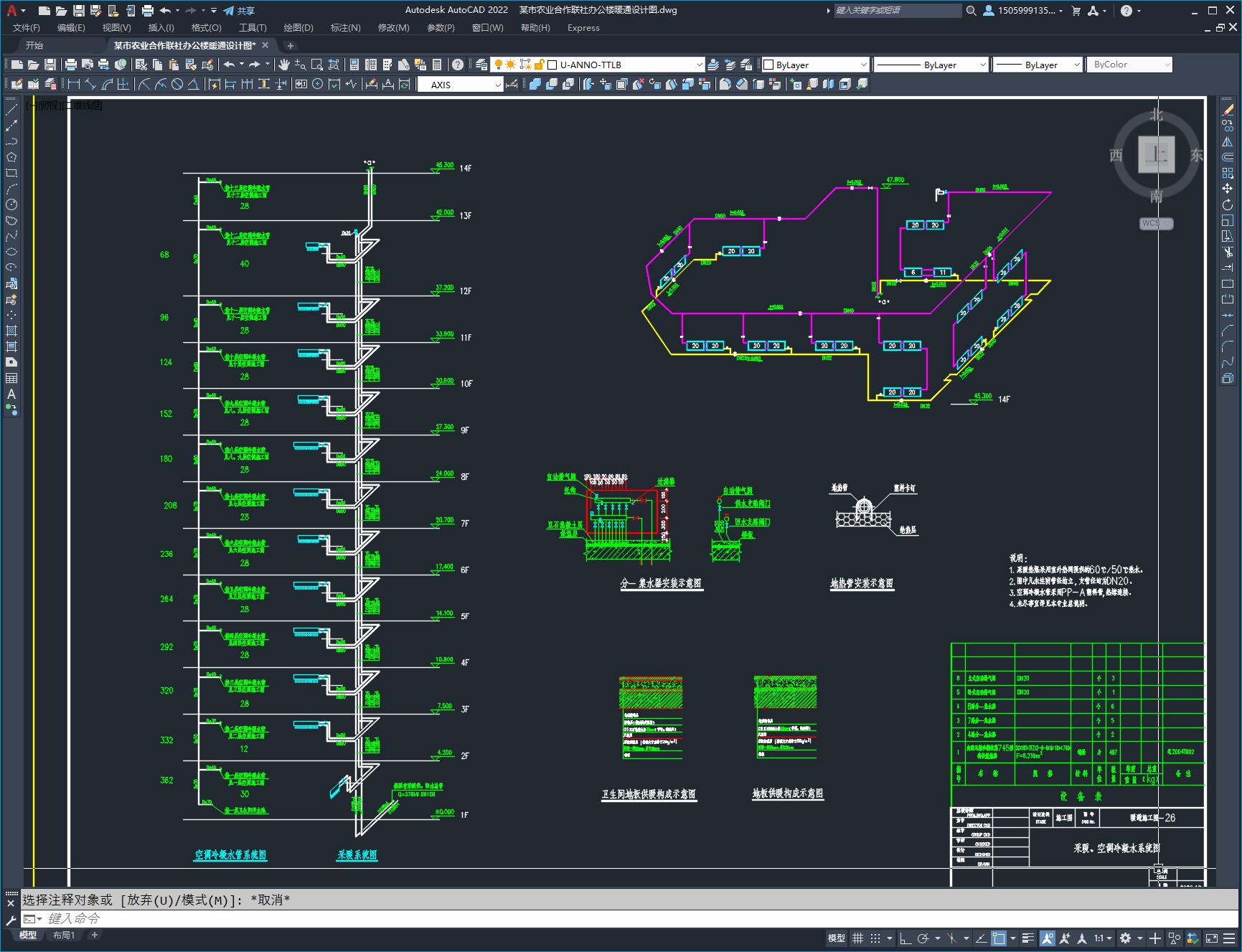

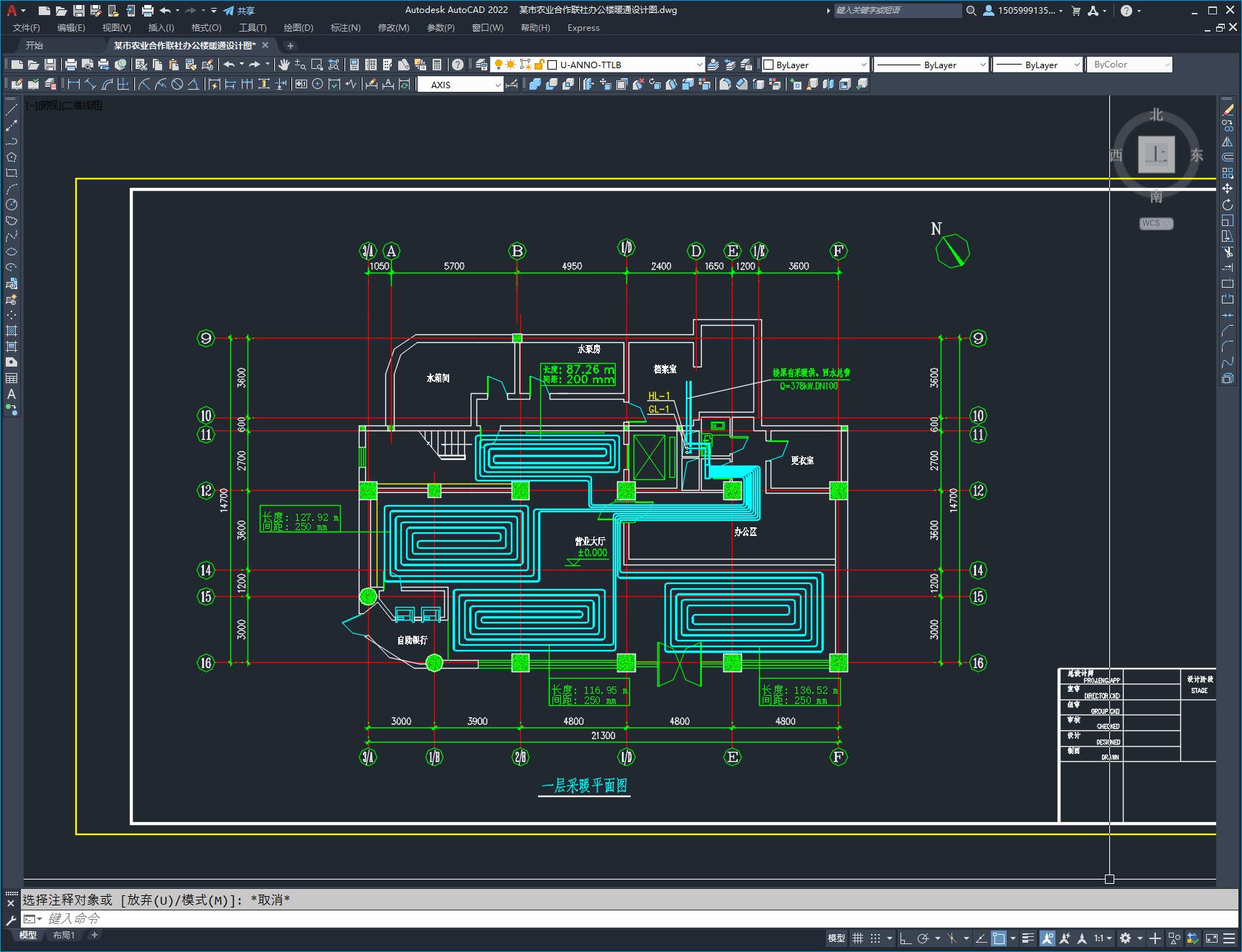

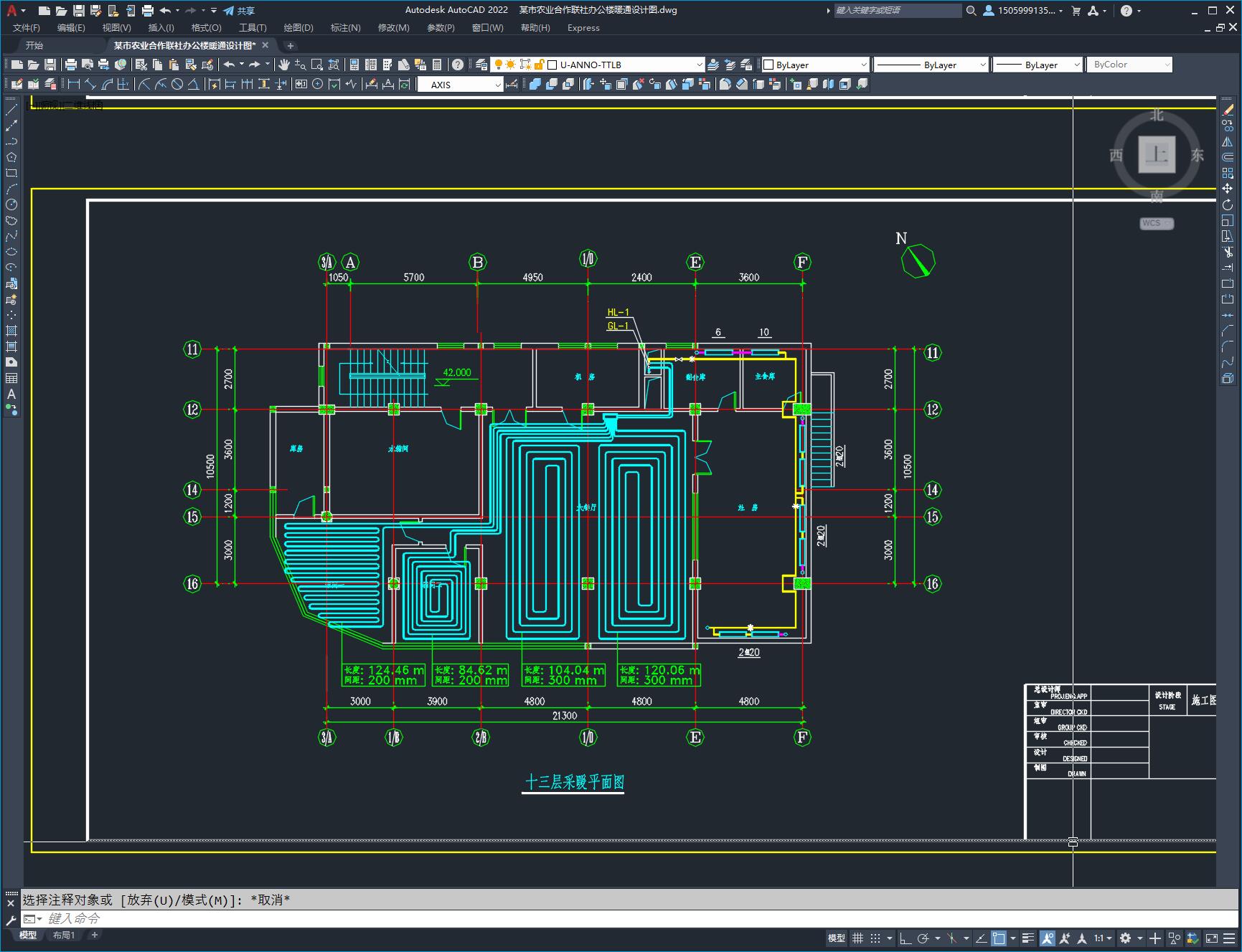

采暖系统:厨房、库房和顶层档案室采用散热器采暖；其余房间均采用低温热水地面辐射采暖。地热管采用 PE-X交联聚乙烯管,总供回水竖直立管当管径≤70采用采用热镀锌钢管,当管径＞70采用无缝钢管，埋地管道采用成品带防水层的聚胺酯保温管。

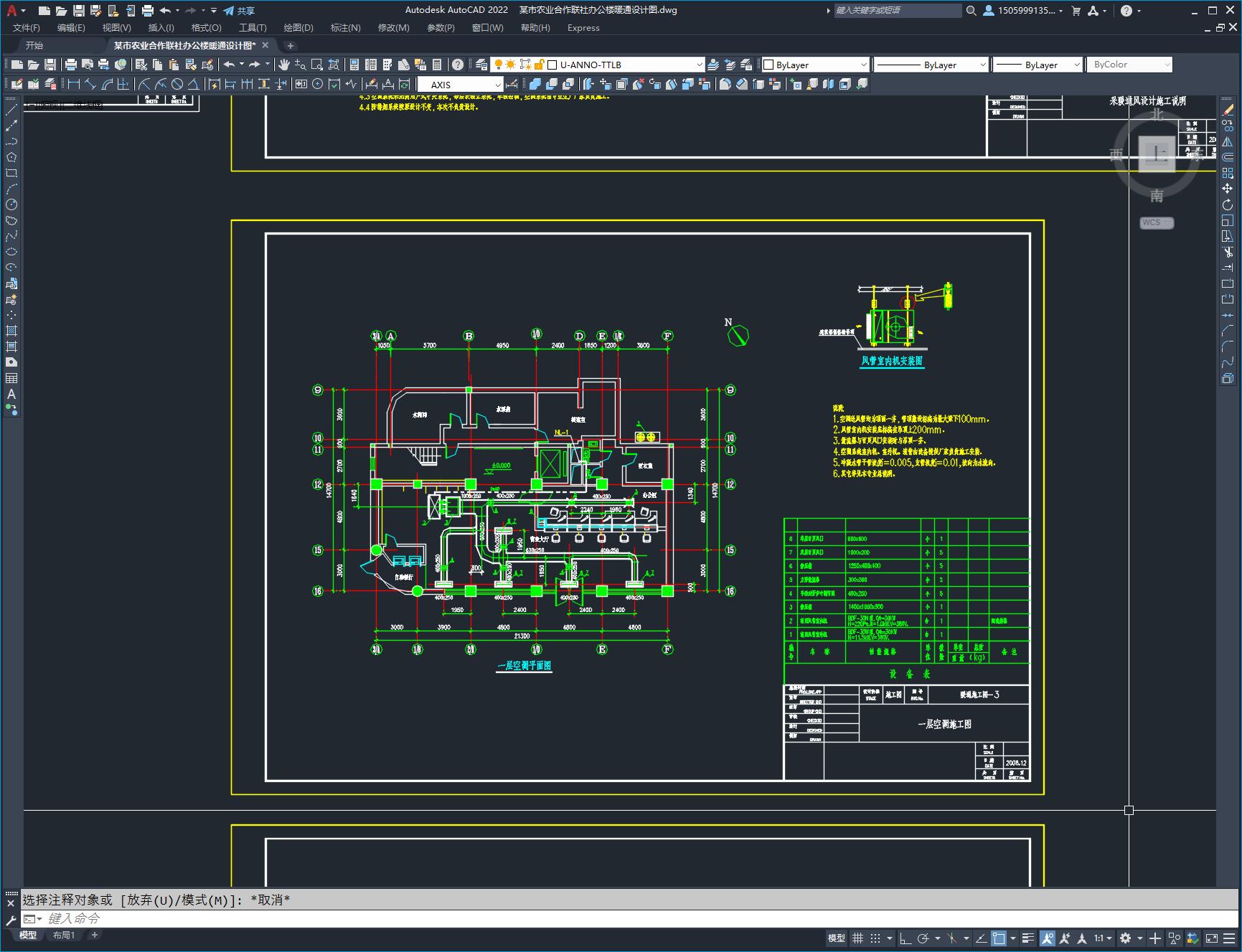

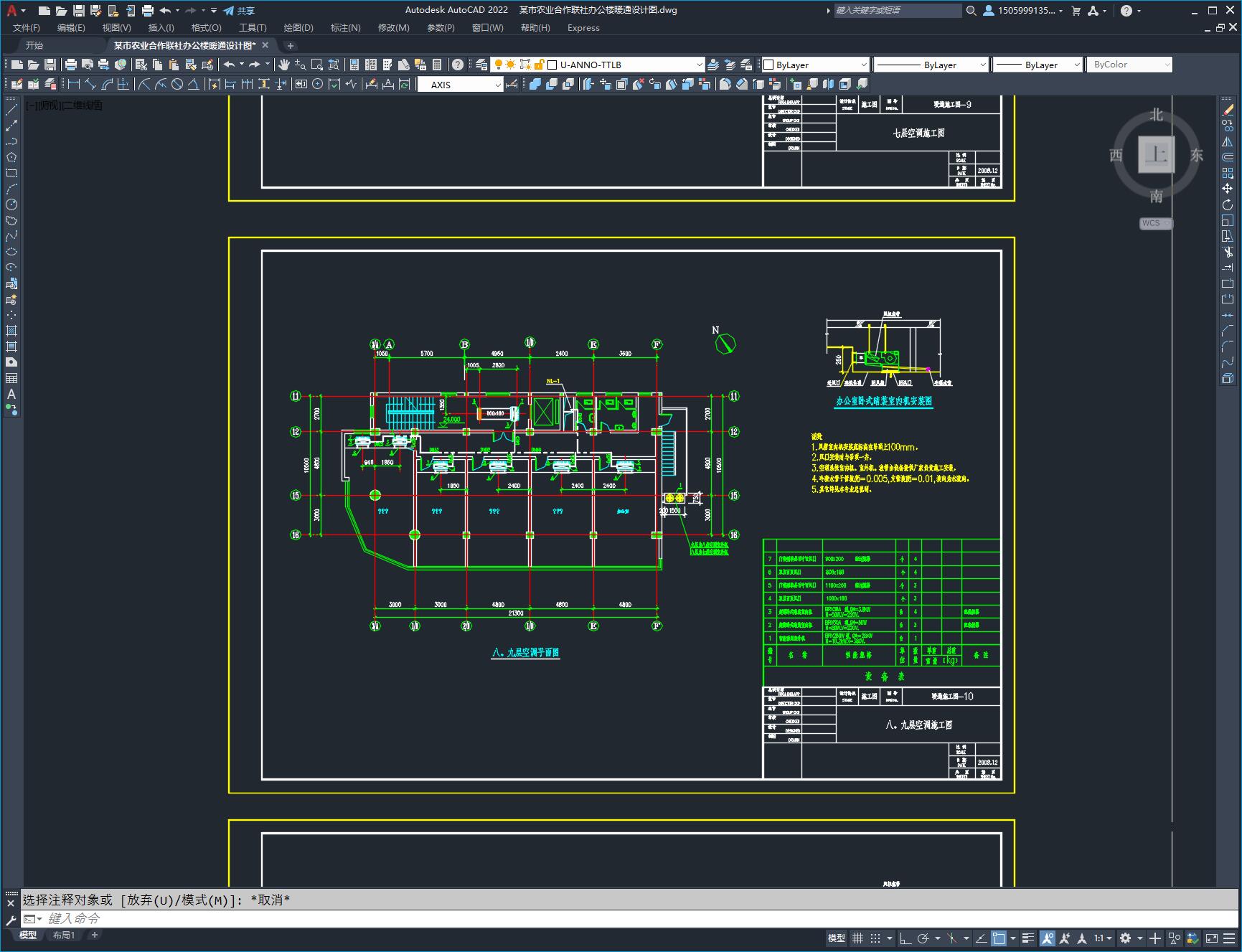

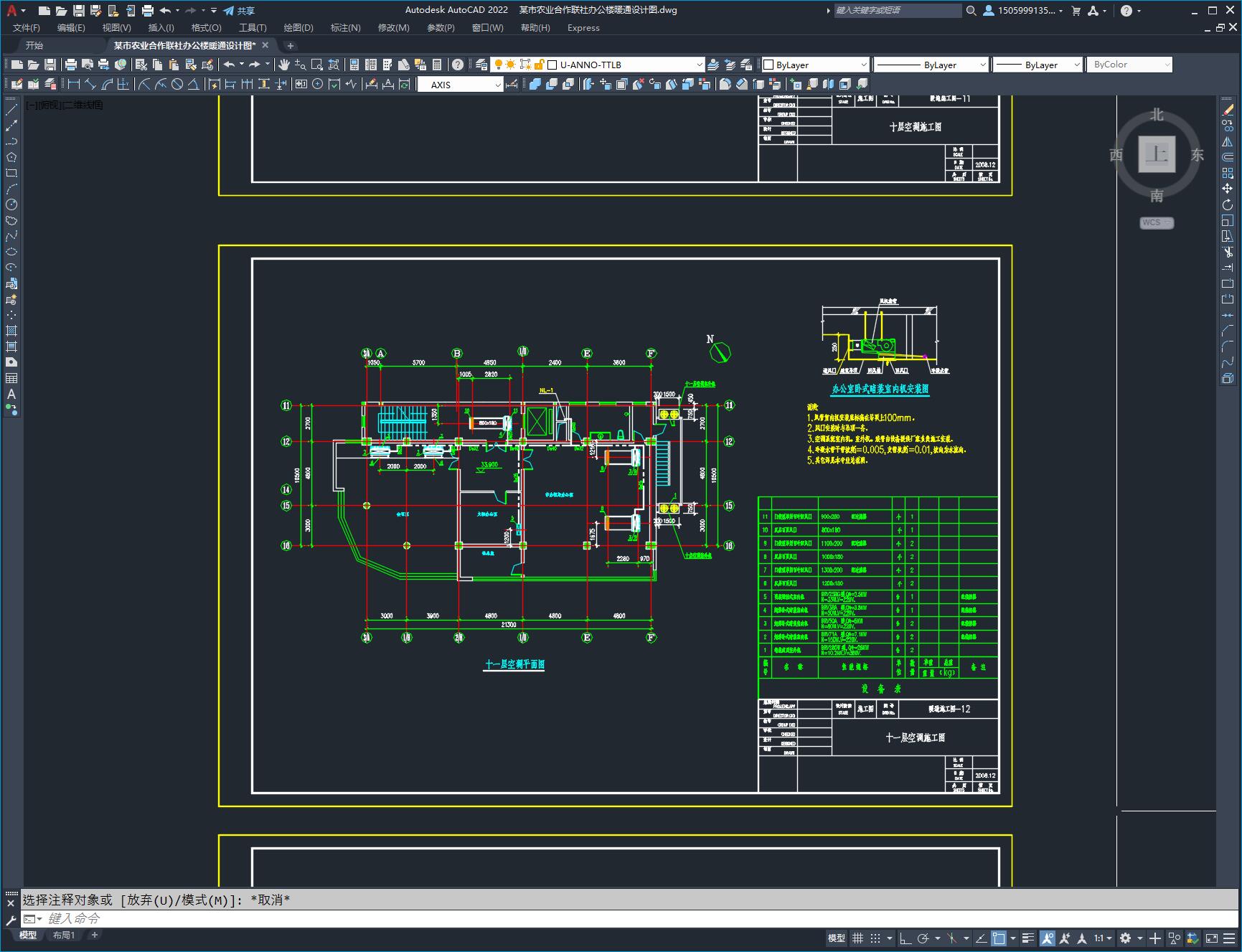

十三层厨房设有机械排风系统，灶上排风由炉灶专业生产厂家负责设计与施工。小餐厅设有机械排风系统，大餐厅通过厨房排风。空调系统采用商用户式中央系统，每层设独立系统，单独控制，空调系统由专业生产厂家负责施工。
