某部队营房小型医院采暖图（ID:1324948）

建筑设施 / 公用设施 / 某部队营房小型医院采暖图

©非原创

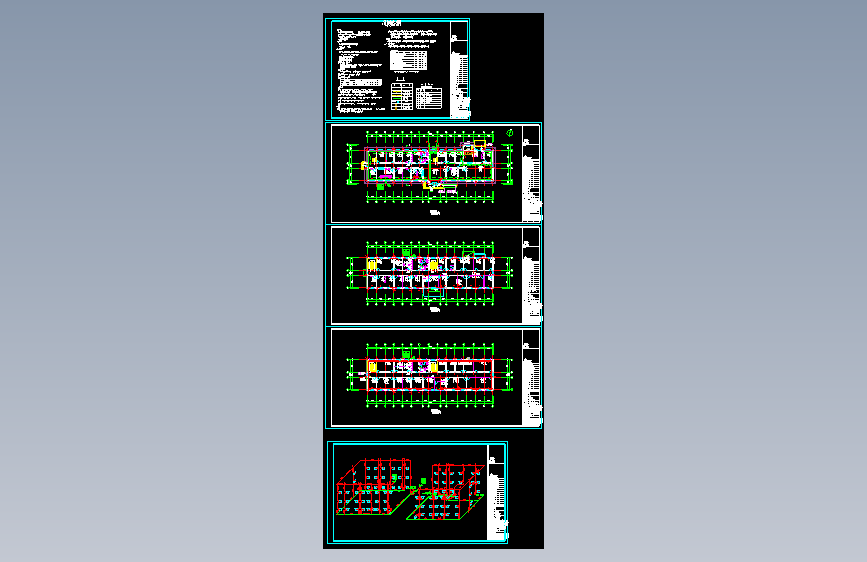

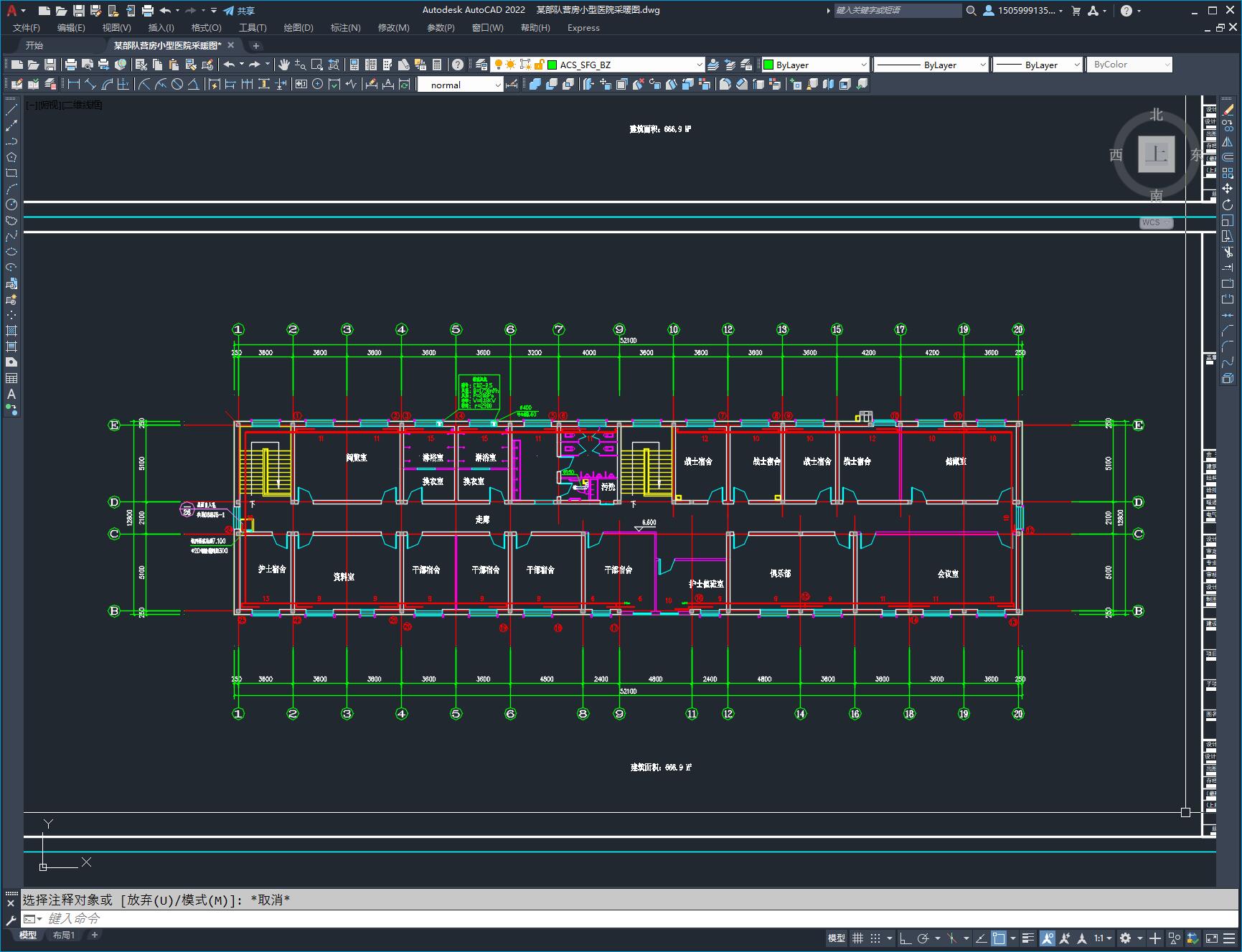

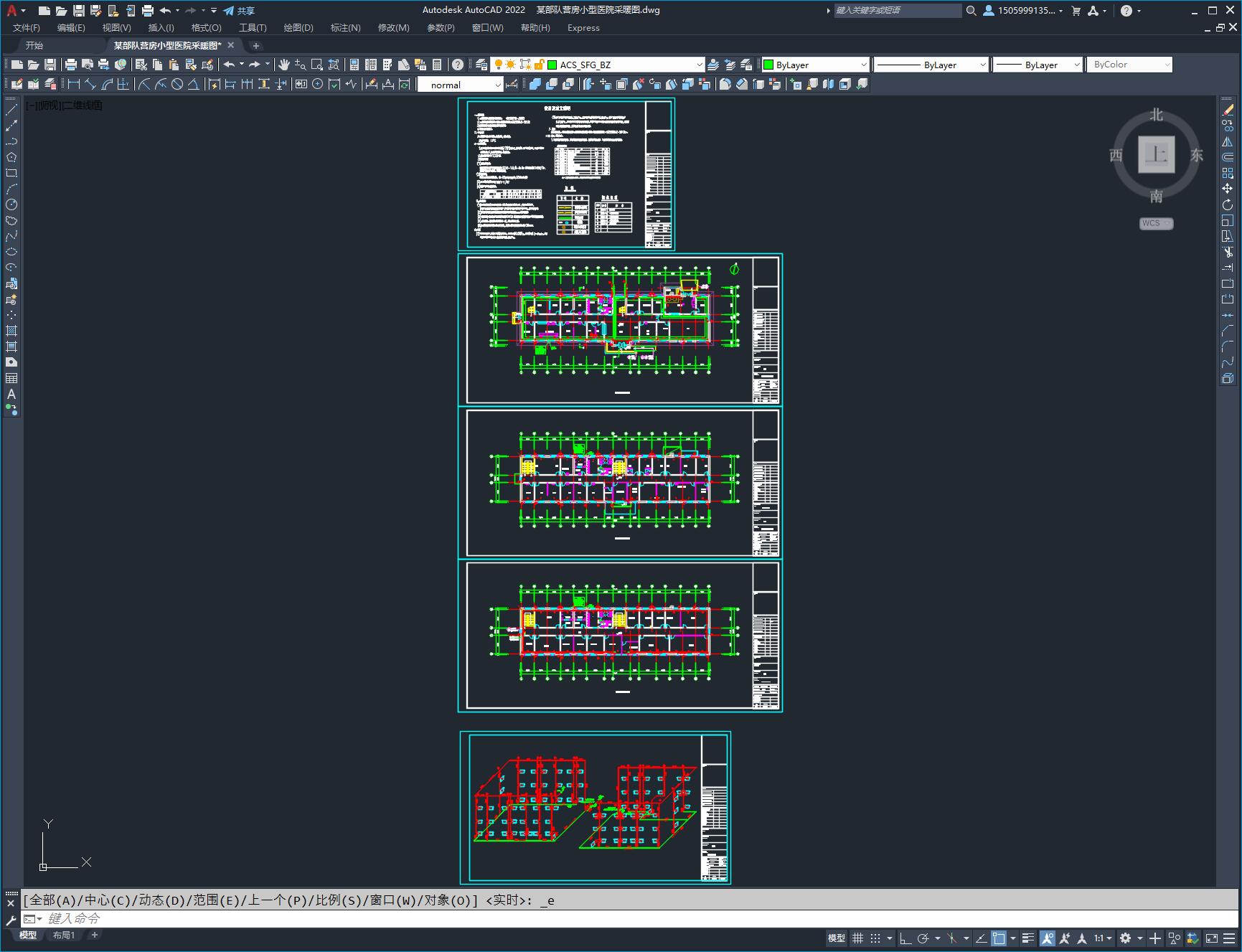

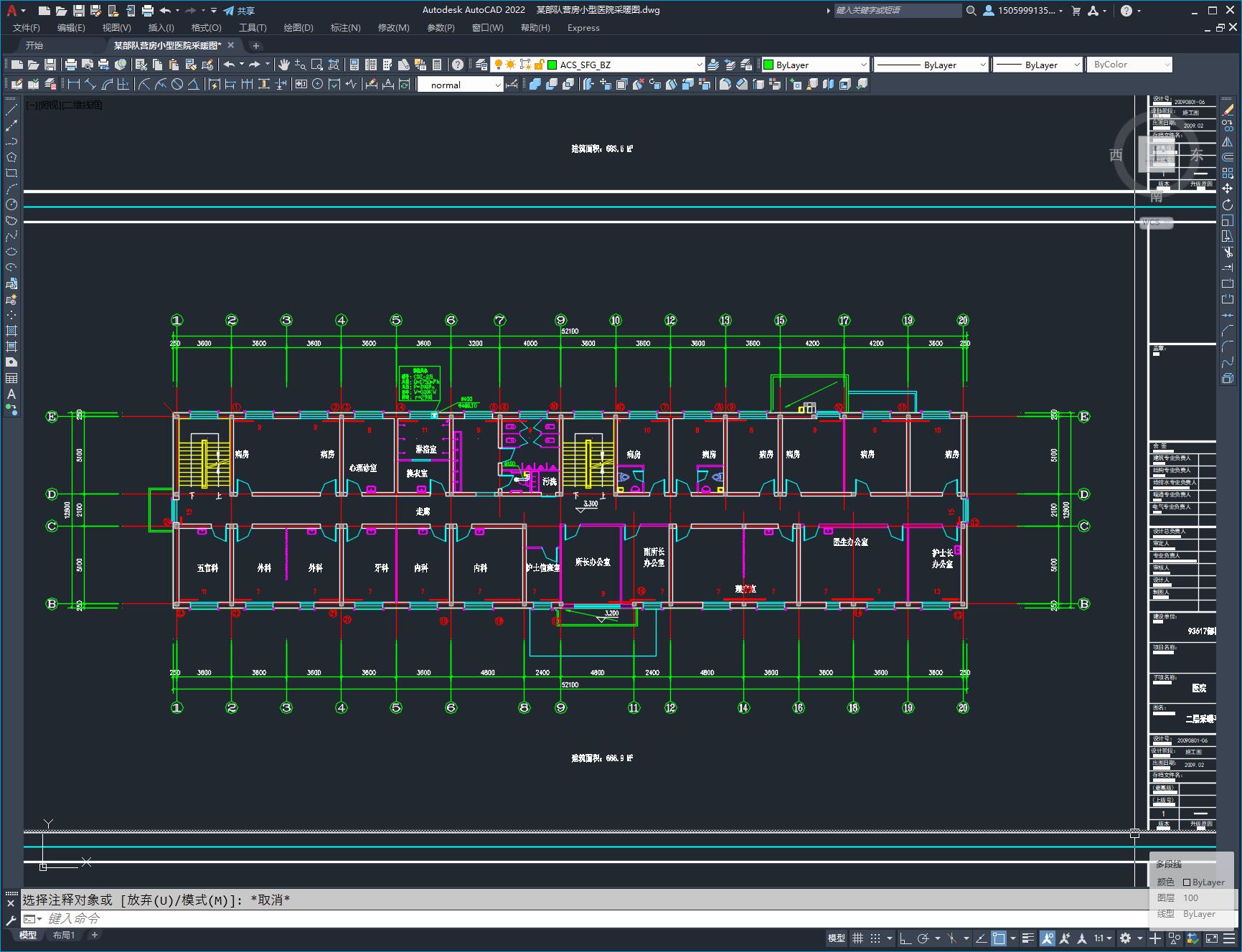

平面图

文件列表

#	文件名称	文件大小
1	17146296214152.zip	697.78K
2	某部队营房小型医院采暖图.dwg	926.84K

此图纸下载需要40金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：714.53KB

所需金币：40

上传时间：2024-05-02 14:00:21

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

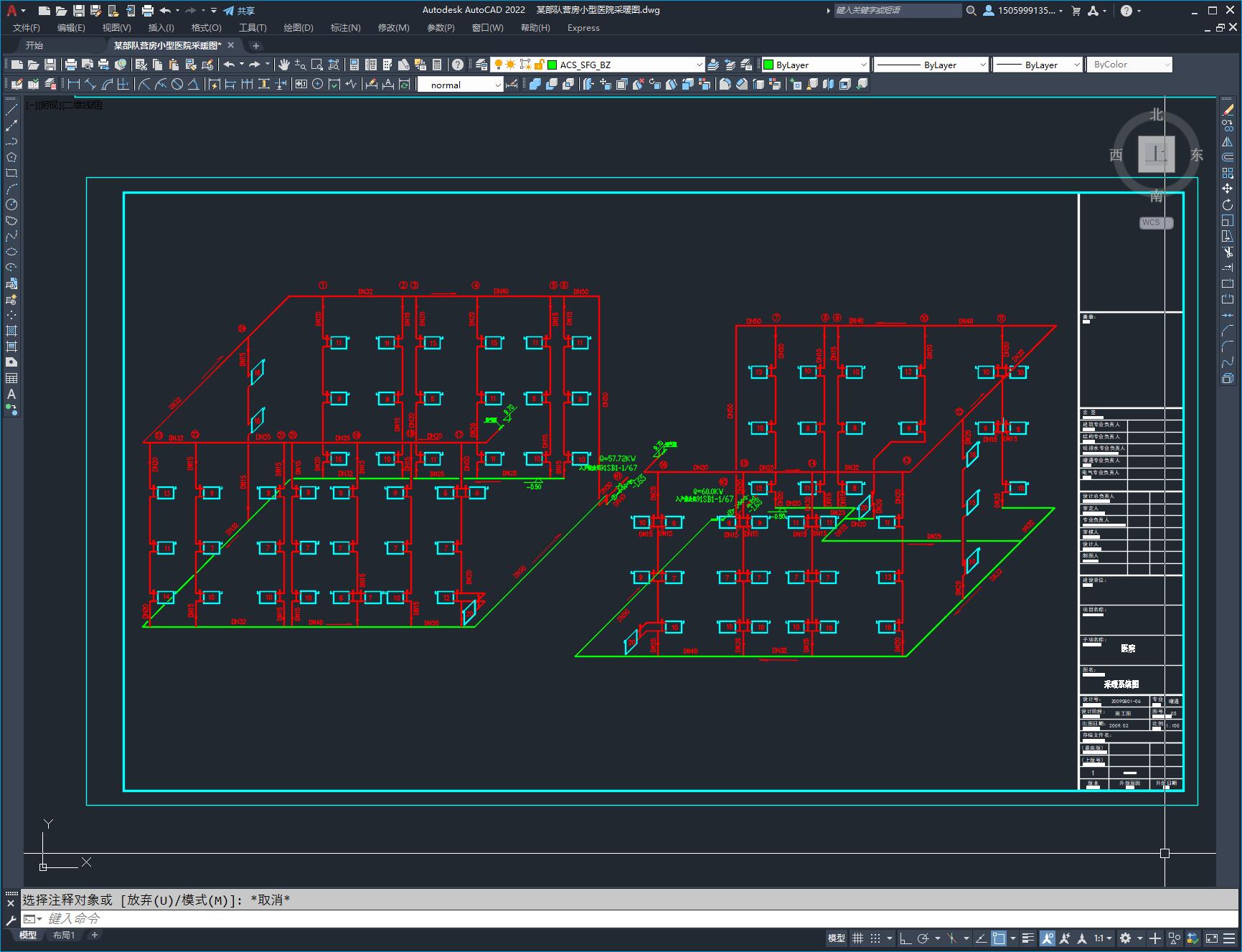

本工程采暖热源由锅炉房供给95/70°C的热水，采用单管上供下回式系统，供水干管敷设在顶层顶板下，回水干管敷设在一层暖沟内。总热负荷均为117.72KW，散热器采用内腔无沙铸铁散热器（TZY2-1.0/6-5（8）标准散热量为142W/片），每组暖气设有手动跑风。足片落地安装.供暖主立管采用焊接钢管。∅>32者焊接连接，∅
