某办公大厦暖通空调施工图（ID:1327304）

数码电器 / 家用电器 / 某办公大厦暖通空调施工图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17147801267314.zip	3.21M
2	某办公大厦暖通空调施工图.dwg	3.84M

此图纸下载需要55金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 8

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：3.29M

所需金币：55

上传时间：2024-05-04 07:48:49

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

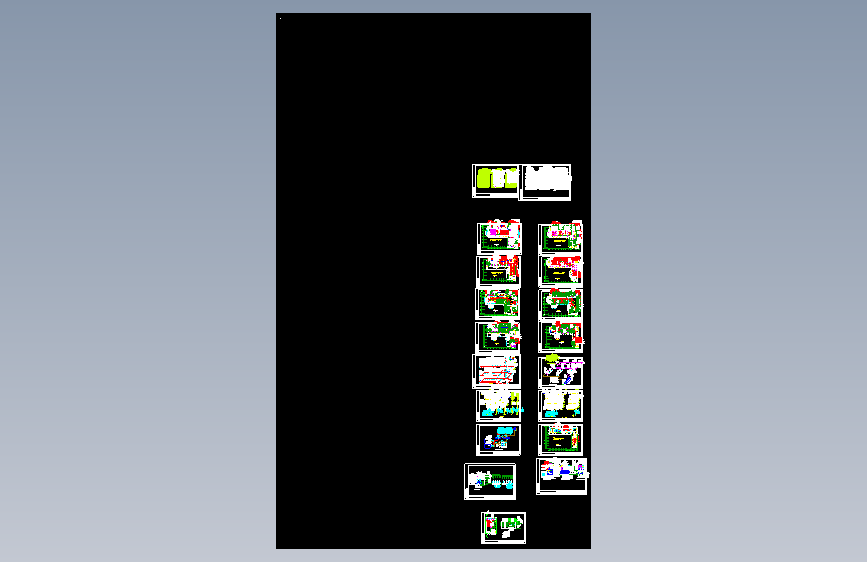

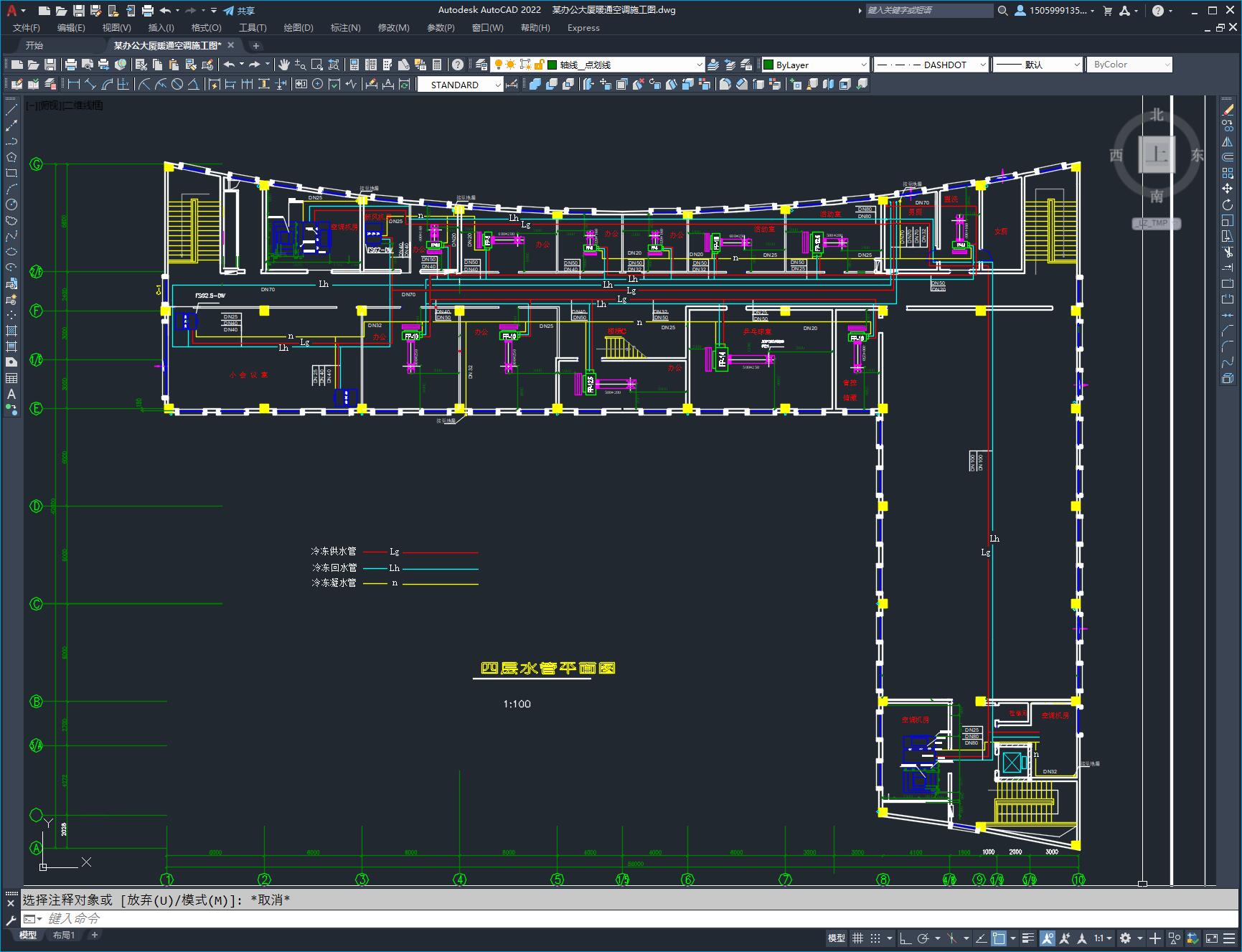

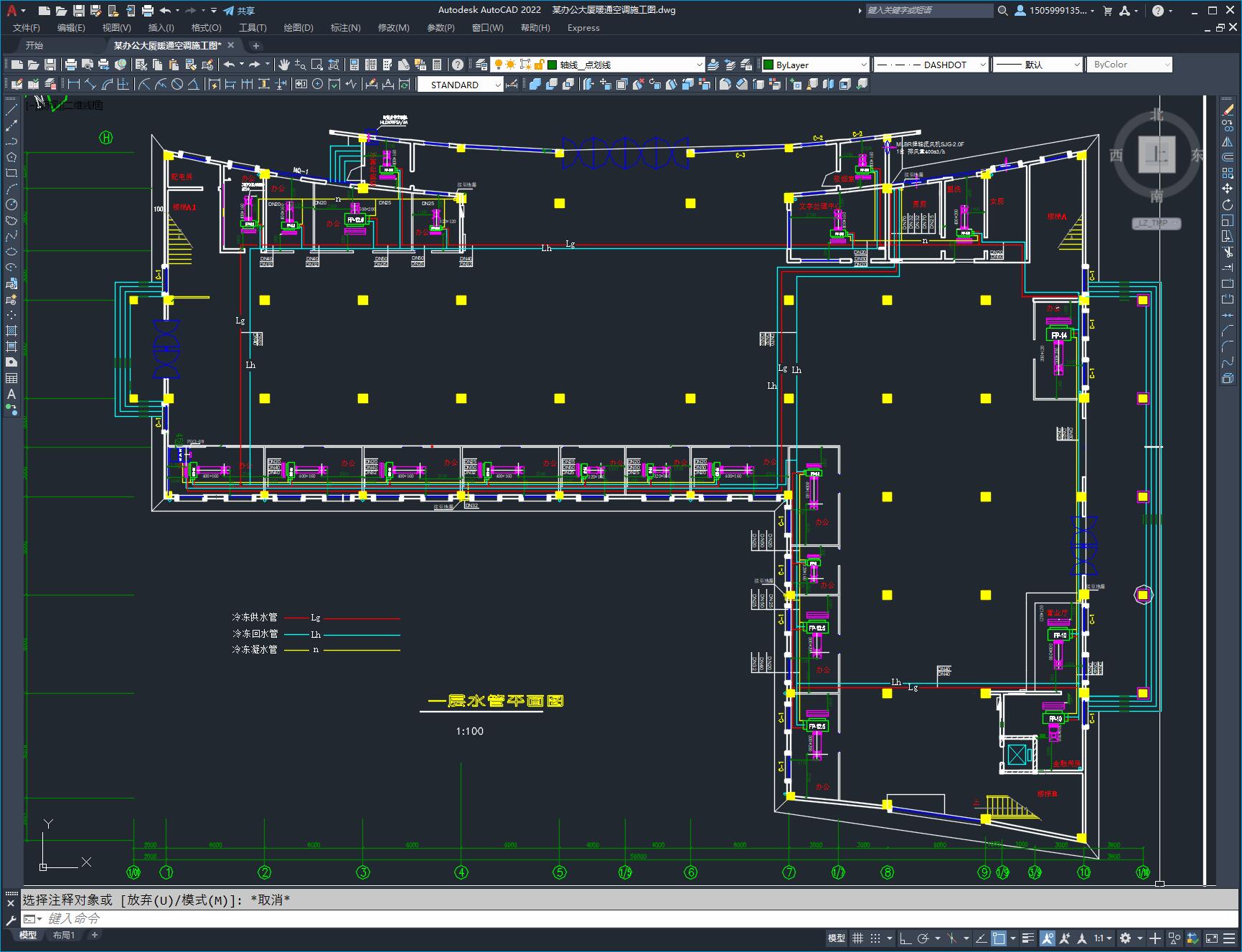

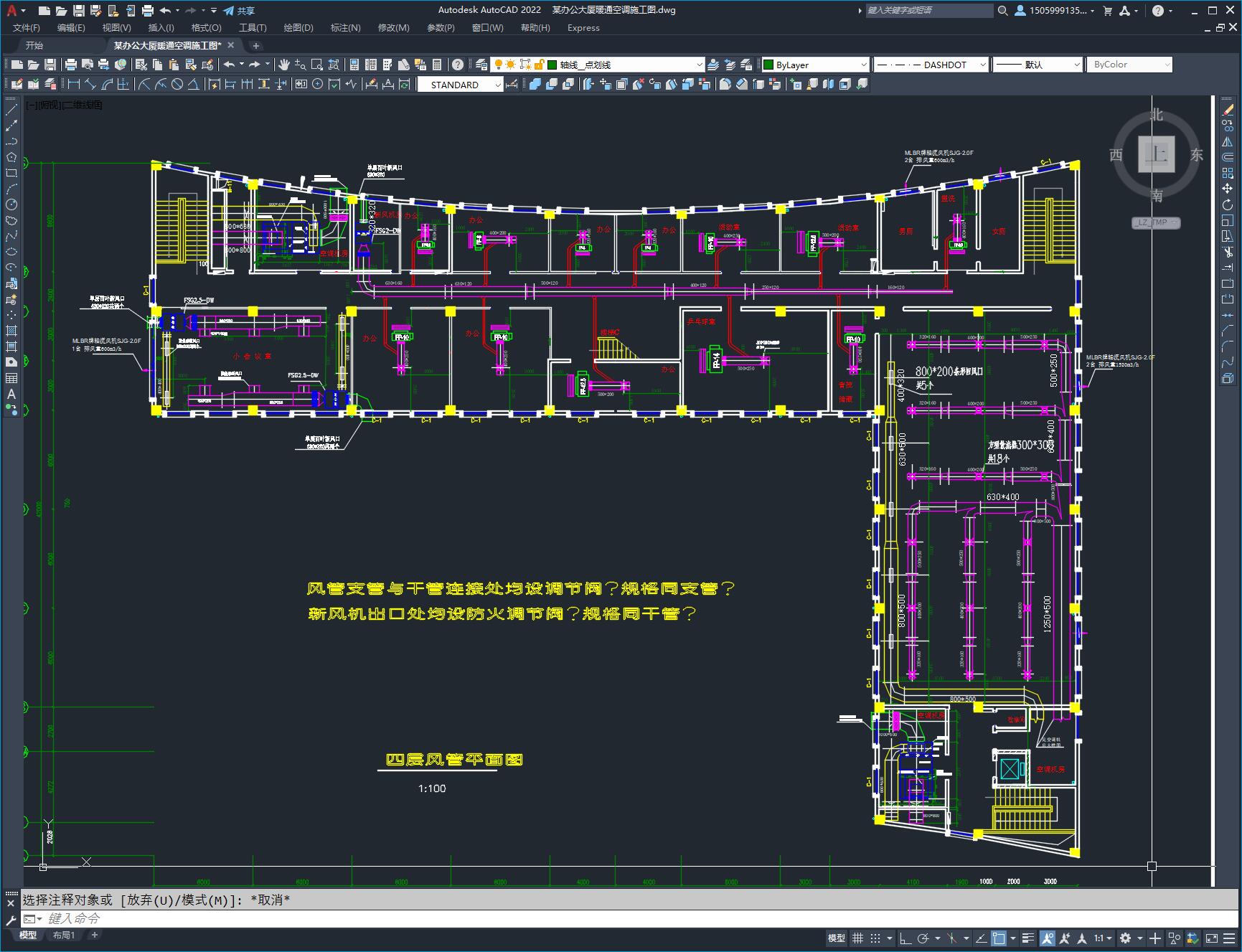

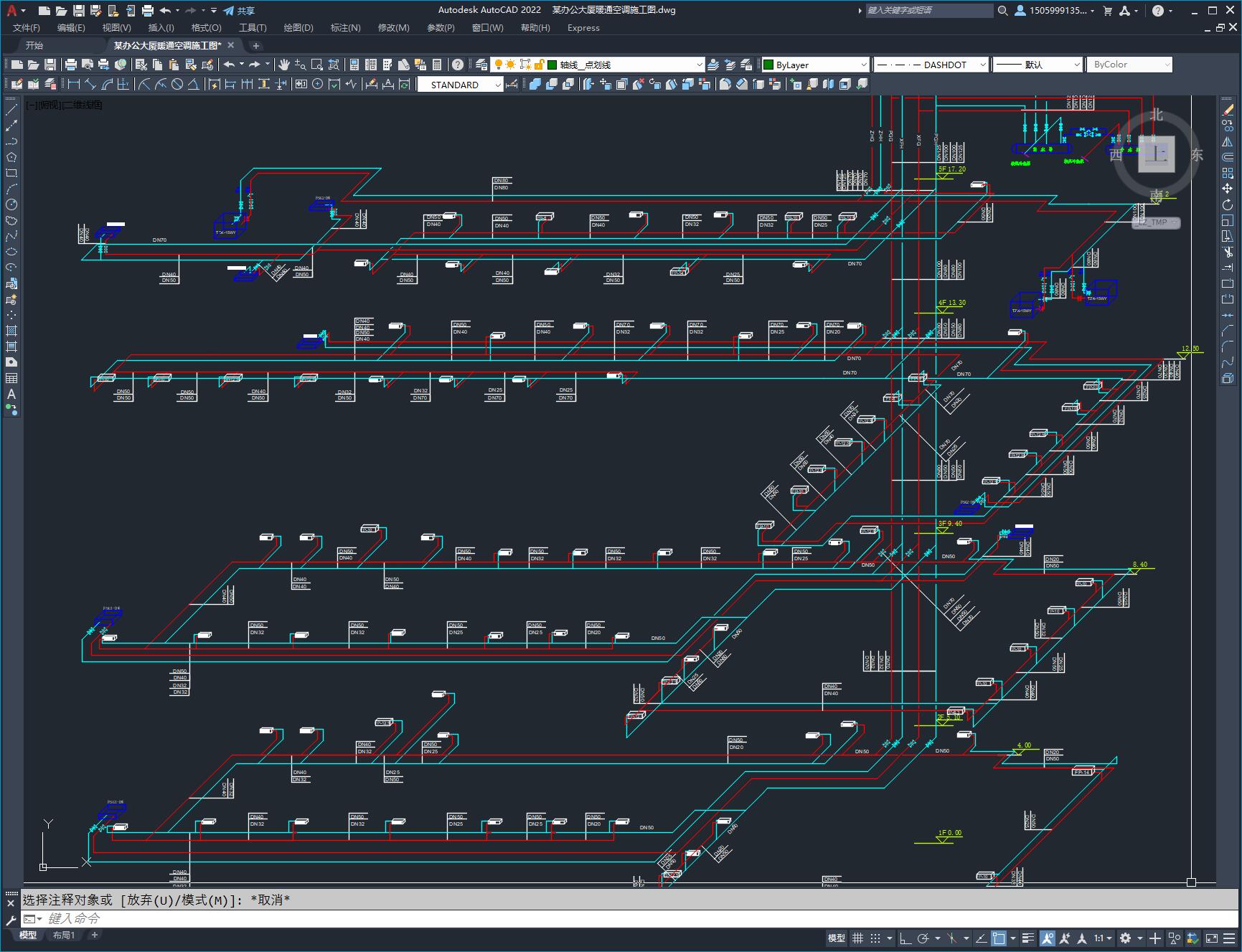

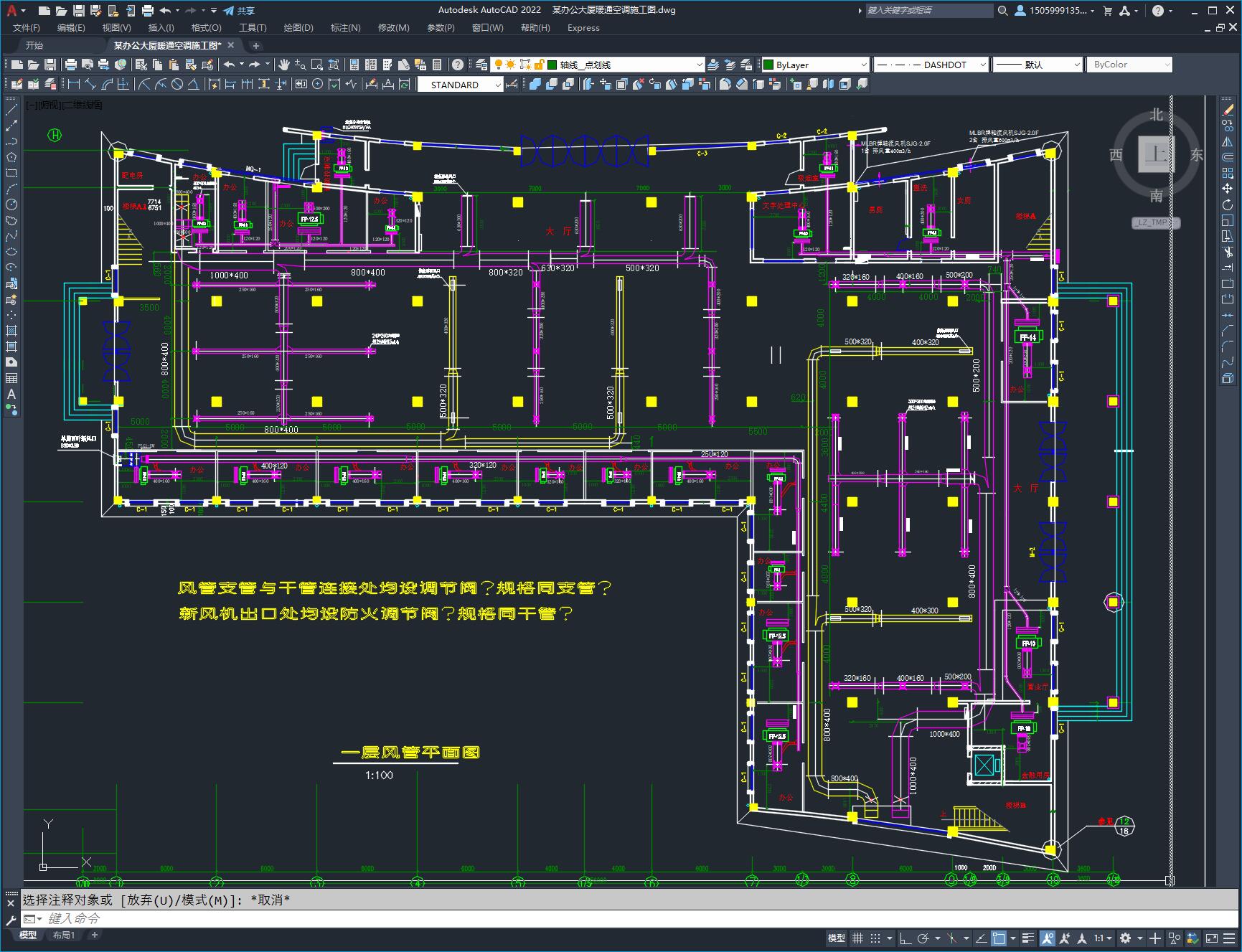

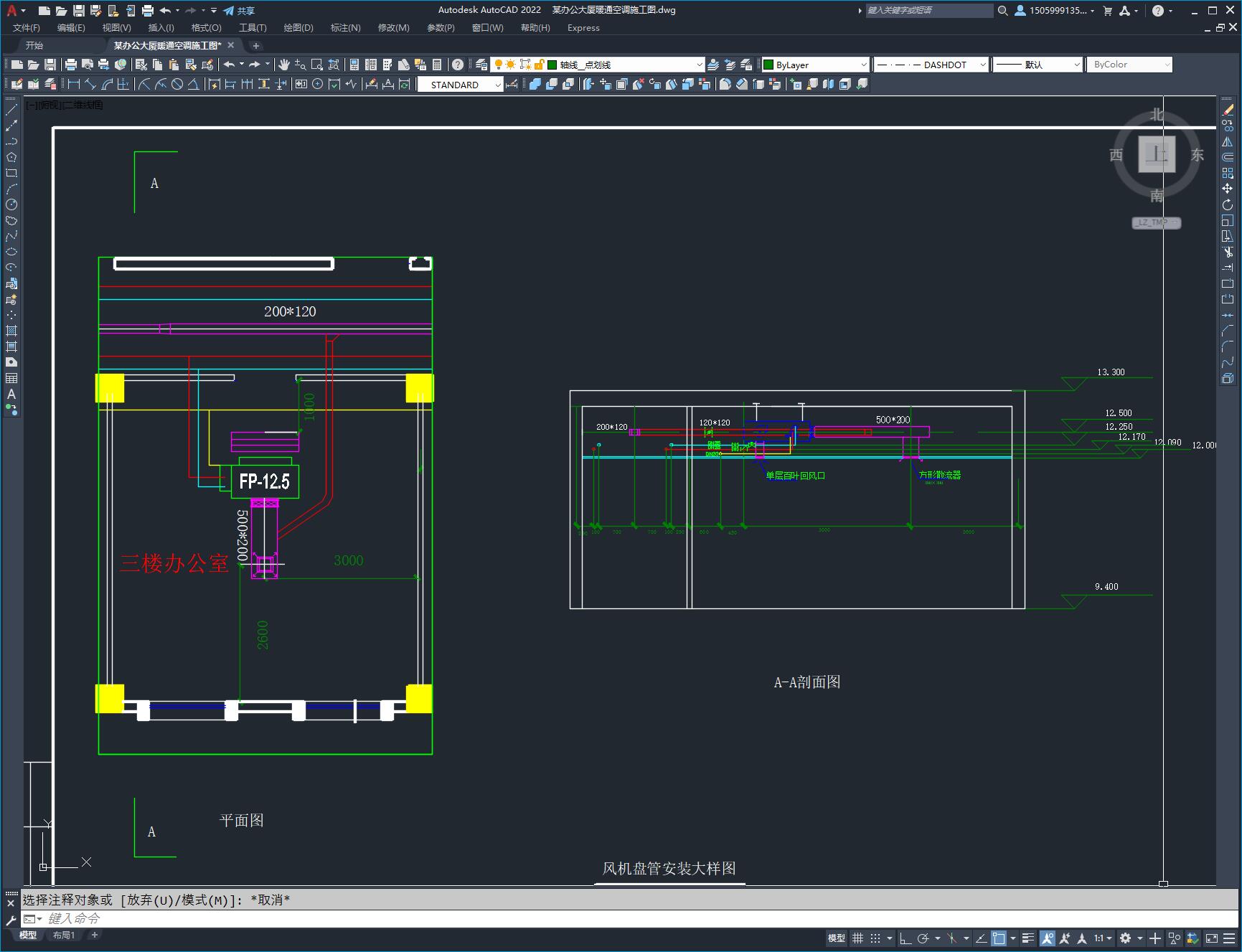

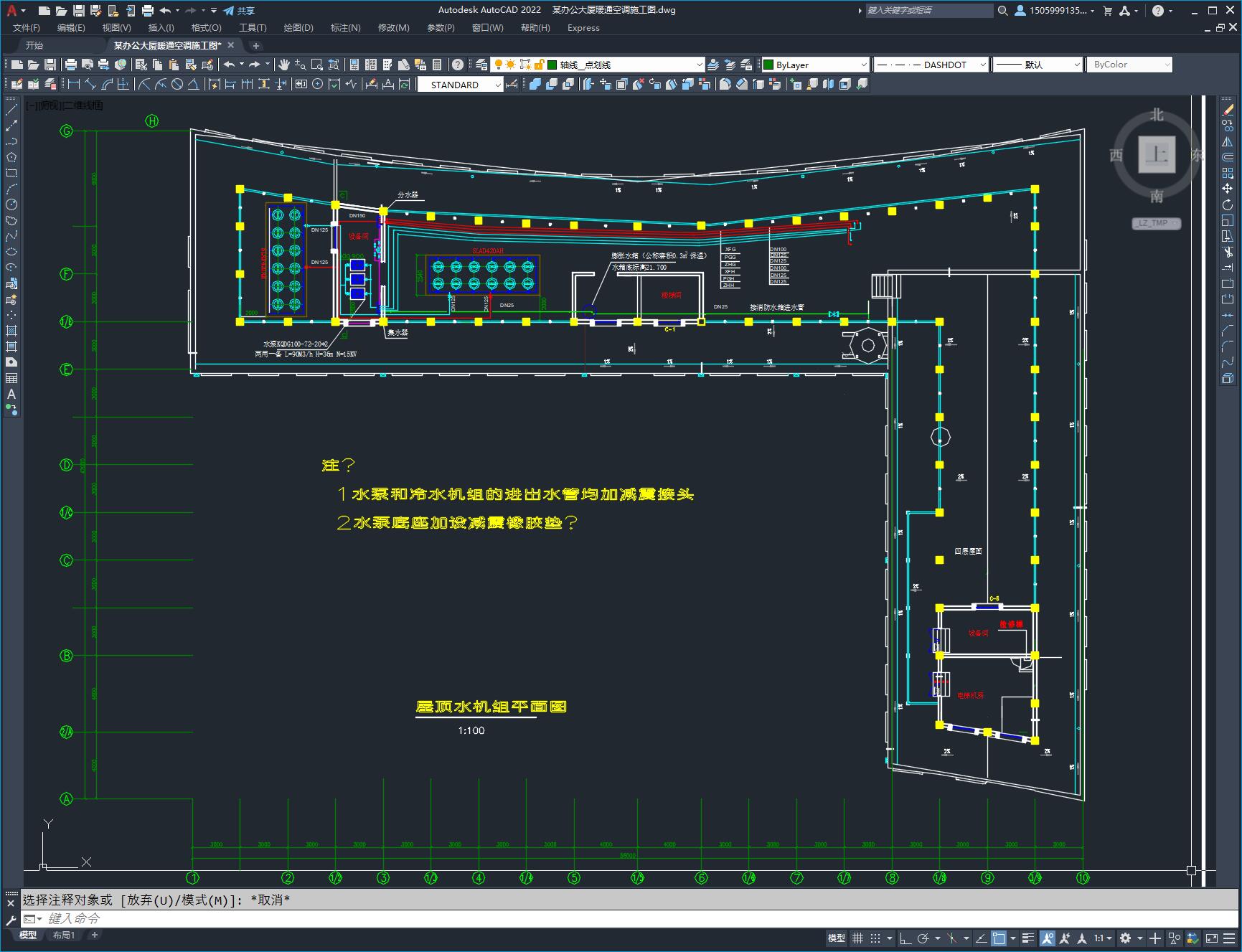

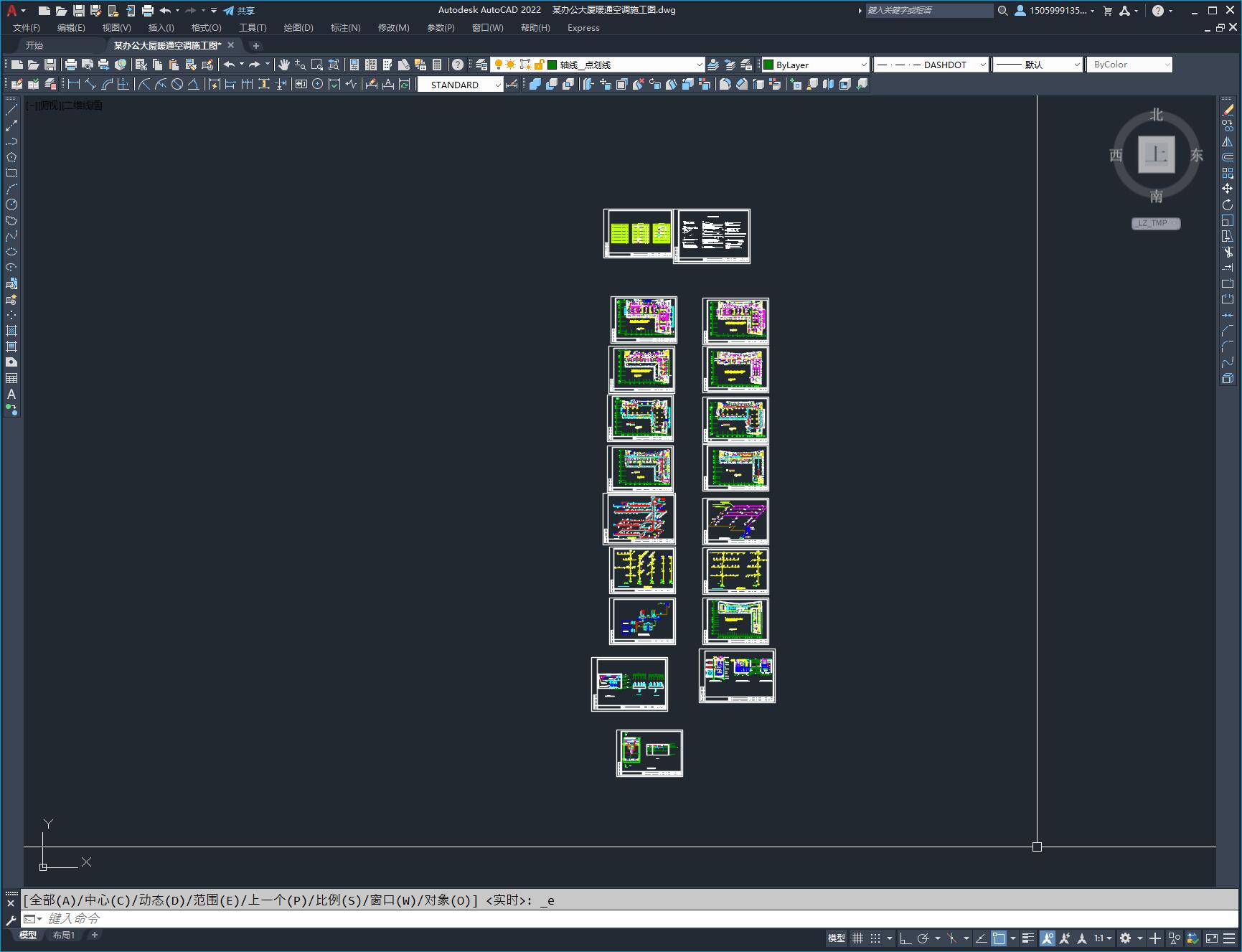

本工程为XX大厦暖通空调设计。此楼共地上四层，建筑高度为21.7m，建筑面积6900m²,空调面积5940m²。空调冷负荷794KW热负荷485KW。一二层主要为办公大厅，办公室，营业厅等，三层至四层主要为办公室，会议室，空调机房等。四层屋面放风冷冷水机组与设备间。一，二层办公大厅及大会议室采用低速单风道定风量，一次回风全空气系统一至四层办公室等房间采用风机盘管加新风系统小会议室采用吊顶机系统.吸烟室，厕所会议室根据使用情况设置了排风系统。
