生产线辊道输送机输送流水线

（ID:1328571）

改图/画图

机械设备 / 输送提升设备 / 生产线辊道输送机输送流水线

©原创

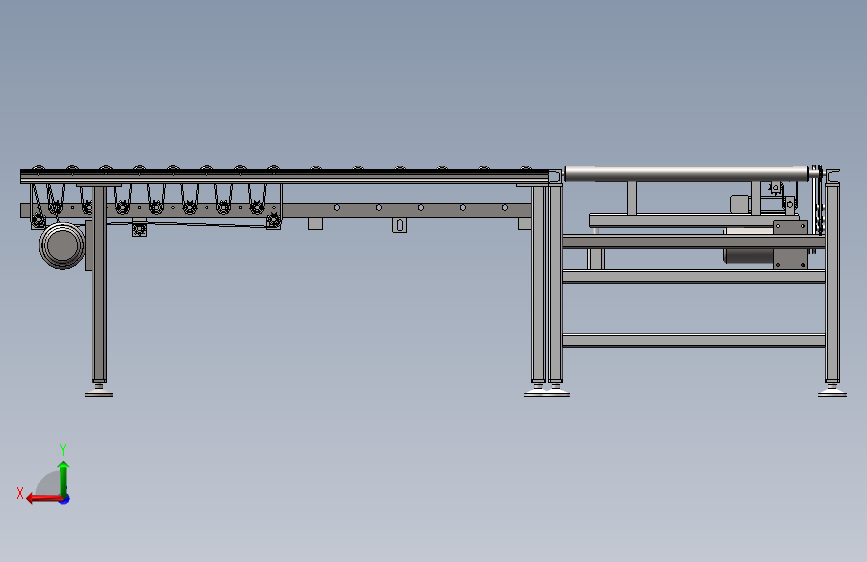

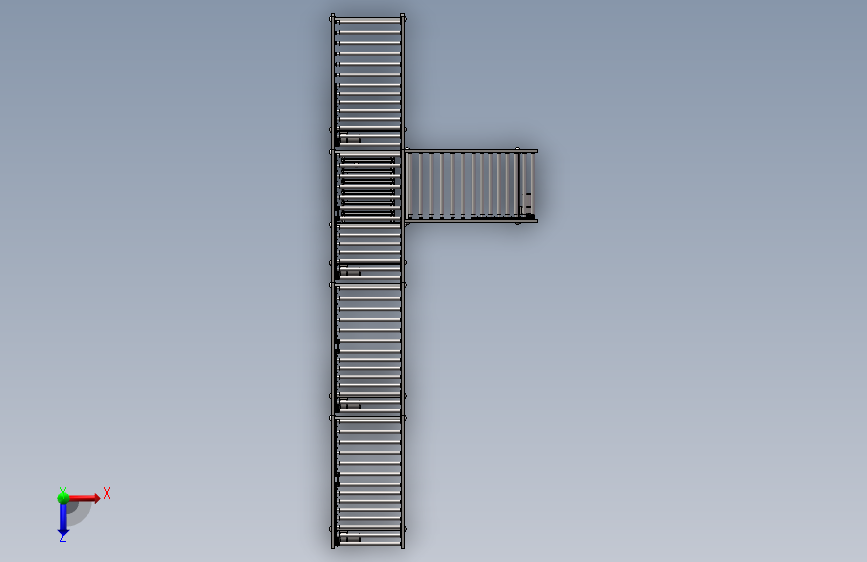

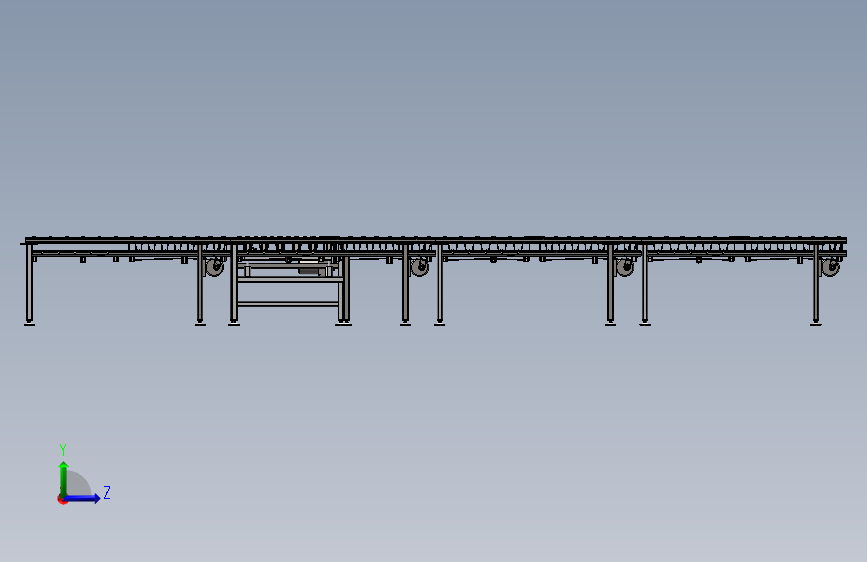

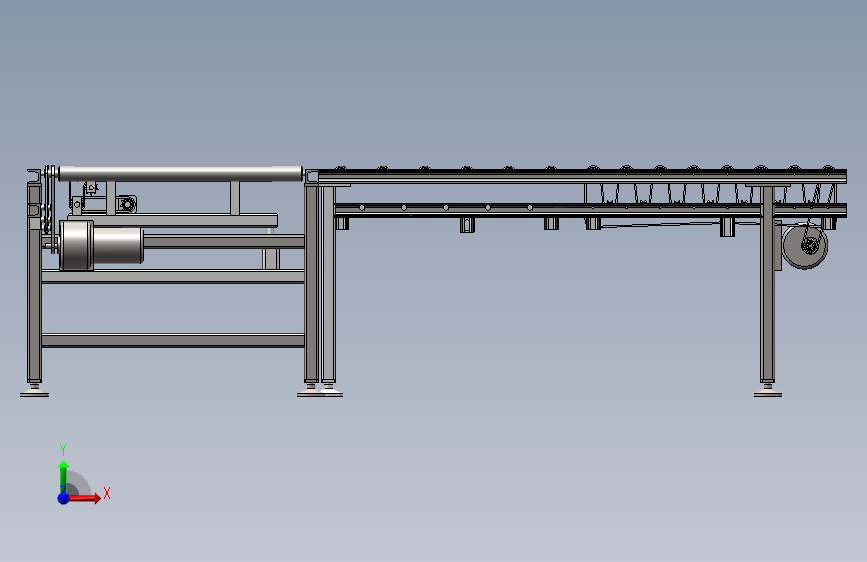

平面图

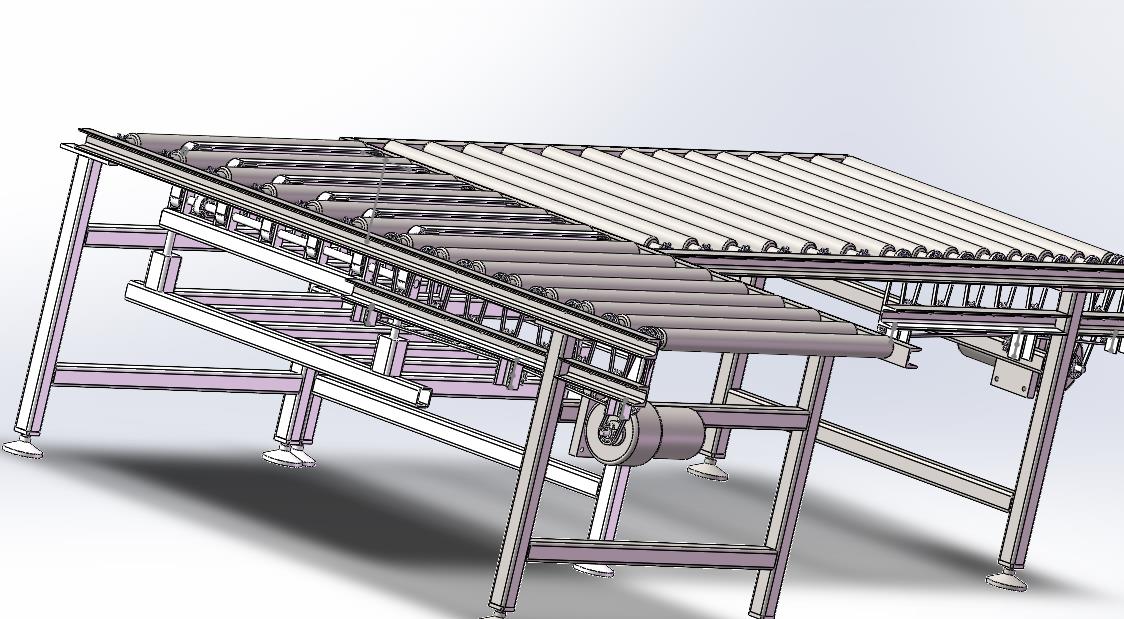

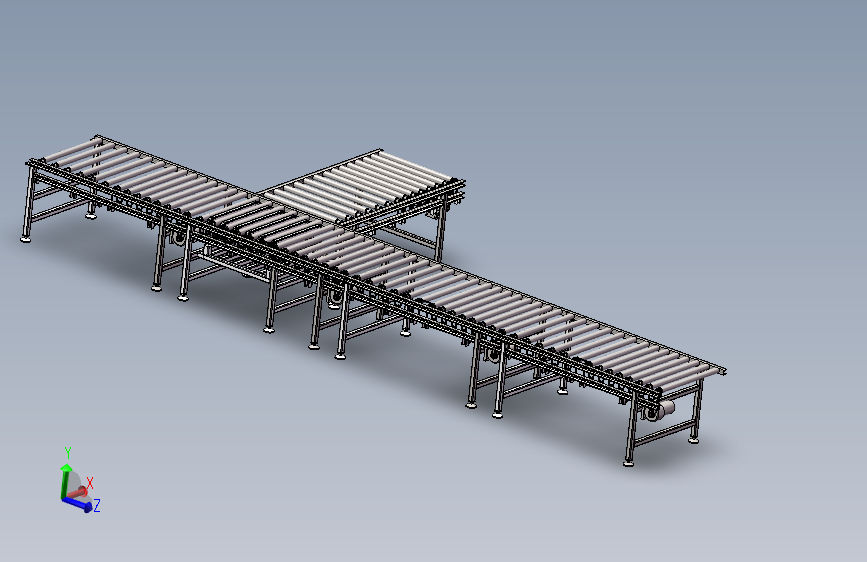

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	上传-生产线辊道输送机.doc	1.26M
2	升降台机架.DWG	149.76K
3	升降台模块.DWG	319.28K
4	直线辊道装配.DWG	613.38K
5	立柱.DWG	86.85K
6	辊.DWG	109.31K
7	辊道总装.DWG	909.75K
8	链轮.DWG	58.72K
9	10A链轮.SLDPRT	389.21K
10	12-5.1-110A链轮.SLDPRT	371.27K
11	上基座.SLDPRT	12.06M
12	升降台支撑架.SLDPRT	10.15M
13	升降台机架.SLDDRW	288.87K
14	升降台模块.SLDDRW	835.25K
15	直线辊道装配.SLDDRW	662.94K
16	翻转输送线12.SLDPRT	12.63M
17	装配体1.SLDASM	2.86M
18	辊道总装.SLDASM	7.78M
19	辊道总装.SLDDRW	1.63M
20	链条.SLDPRT	141.01K
21	链条18节.SLDPRT	79.49K
22	链条短轴.SLDPRT	59.07K

此图纸下载需要500金币

立即下载

发布者

182****2517

创作: 60

粉丝: 10

加入时间：2023-05-09

私信

关注

模型信息

图纸ID：1328571

图纸格式：dwg,sldprt,slddrw,sldasm

文件大小：51.89M

所需金币：500

上传时间：2024-05-05 09:44:31

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2020

图纸简介

设计的生产线辊道输送机由辊，辊道，回转台模块，回转台组成，有输送、分流的作用，在实际生产输送运用过程中能够起到较大的作用。本文设计的生产线辊道输送机采用锥齿轮辊道来实现输送，摒弃了传统的带式或链式输送方式，成功避免了传统输送方式存在的辊道异颤、同步带损坏严重的问题，有助于提升生产线辊道输送机的输送效率和运行稳定性。
